Динамическая подвеска автомобиля 204-05-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)




Поз.



№

Запасной

Части



Наименование



1

Поперечина пневматической
подвески в  сборе

2

Пневматическая пружина

3-

270-



Опорный кронштейн
пневматической  пружины

4

U-образные болты

5

Направляющая пластина

6

Продольный рычаг

7

Диагональная тяга

8

Опорный кронштейн
диагональной  тяги

9

Амортизатор

10

Датчик высоты подвески

11

Баллон пневматической
подвески

12

Воздушная магистраль

13

Кронштейн крепления
элементов  пневматической
подвески - автомобили с
функцией опускания
подвески

14

Осушитель компрессора
пневматической  подвески

15

Воздушный компрессор
пневматической  подвески

16

Блок электромагнитных
клапанов  пневматической
подвески

17

Кронштейн крепления
элементов  пневматической
подвески - автомобили без
функции опускания подвески





204-05-5

Динамическая подвеска автомобиля 204-05-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Динамическая подвеска автомобиля



За информацией по проблемам  механического
характера    За дополнительной информацией
обратитесь к Разделу 204-00. За  информацией по
проблемам электрического  характера, обратитесь
к WDS.

204-05-6

Динамическая подвеска автомобиля 204-05-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Компрессор пневматической подвески



Общее оборудование





Подкатные домкраты (2 шт.)

Подставки для моста



Снятие

Все автомобили
 1.  Переведите рычаг стояночного тормоза в

самое верхнее положению.

 2.  Поверните переключатель зажигания в

выключенное положение.

 3.  Закройте все двери автомобиля.
4. ПРИМЕЧАНИЕ: После подъема кузова

автомобиля,  выждите две минуты, чтобы дать
воздуху  возможность выйти из
пневматических  пружин.

    Удалите воздух из пневматических  пружин.

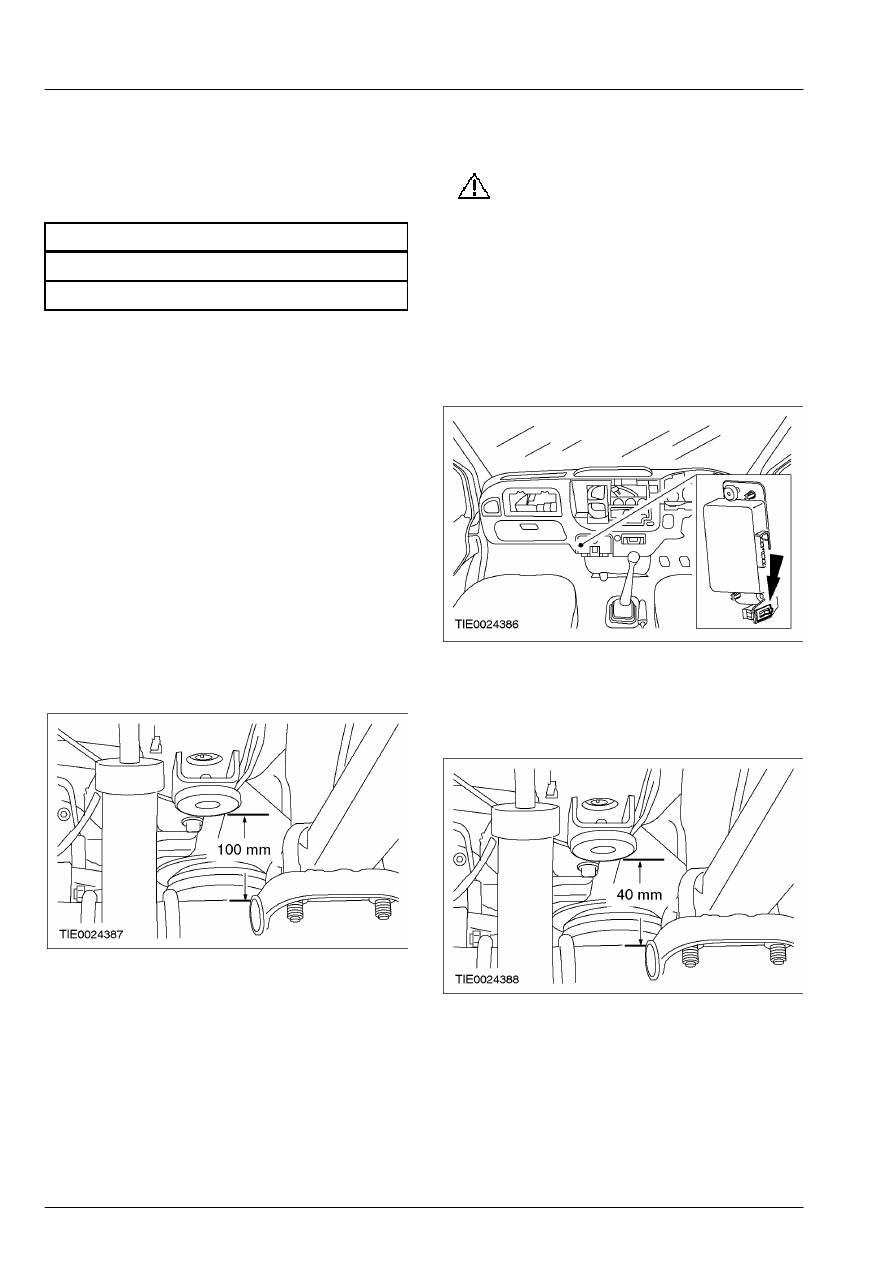

        •  Используя соответствующие    подкатные

домкраты(2  шт.), приподнимите кузов
автомобиля  настолько, чтобы ограничитель
динамического прогиба находился на
расстоянии 100 мм от моста.







5.

ПРЕДУПРЕЖДЕНИЕ: Перед работой с

элементами  пневматической подвески
следует перевести  сервисный
переключатель пневматической
подвески в выключенное положение.
Неследование этому указанию  может
привести к травматическим
последствиям.

    Переключите сервисный переключатель

пневматической подвески в выключенное
положение.









6.  Опустите кузов автомобиля настолько,

чтобы расстояние между ограничителем
динамического прогиба и мостом равнялось
40  мм.







204-05-7

Динамическая подвеска автомобиля 204-05-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



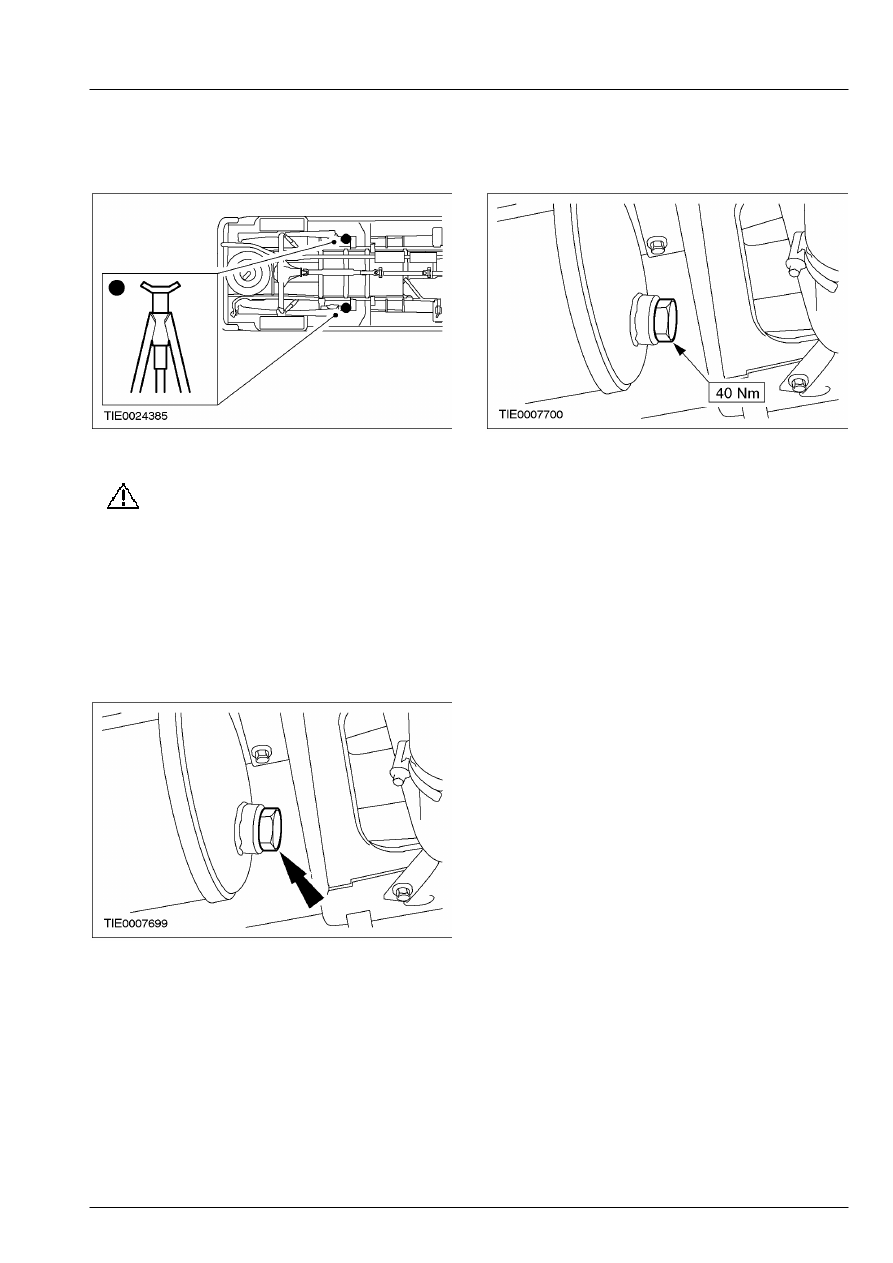

7.  Используя соответствующие подставки  для

моста, подоприте кузов автомобили.







Автомобили с функцией опускания  подвески

8.

ПРЕДУПРЕЖДЕНИЕ: При сбросе

воздушного давления из  воздушного
баллона пневматической  подвески
используйте защитные перчатки и
очки.  Неследование этому указанию
может  привести к травматическим
последствиям.

    Отпустите сливную пробку баллона

пневматической подвески на два оборота.

        •  Дайте упасть давлению воздуха.









9.  Затяните сливную пробку баллона

пневматической подвески.
