Динамическая подвеска автомобиля 204-05-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

10.

ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь

в том, что давление  воздуха в
пневматических пружинах  полностью
упало, для чего следует сжать
пневматические пружины.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: В пневматических

пружинах может  присутствовать
остаточное давление воздуха.  При
отсоединении воздушных  магистралей от
блока электромагнитных  клапанов
пневматической подвески  используйте
защитные перчатки и очки.  Неследование
этому указанию может  привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них грязи
и  воды.

ПРИМЕЧАНИЕ: Для облегчения последующей
установки  отметьте положение установки
воздушных  магистралей.

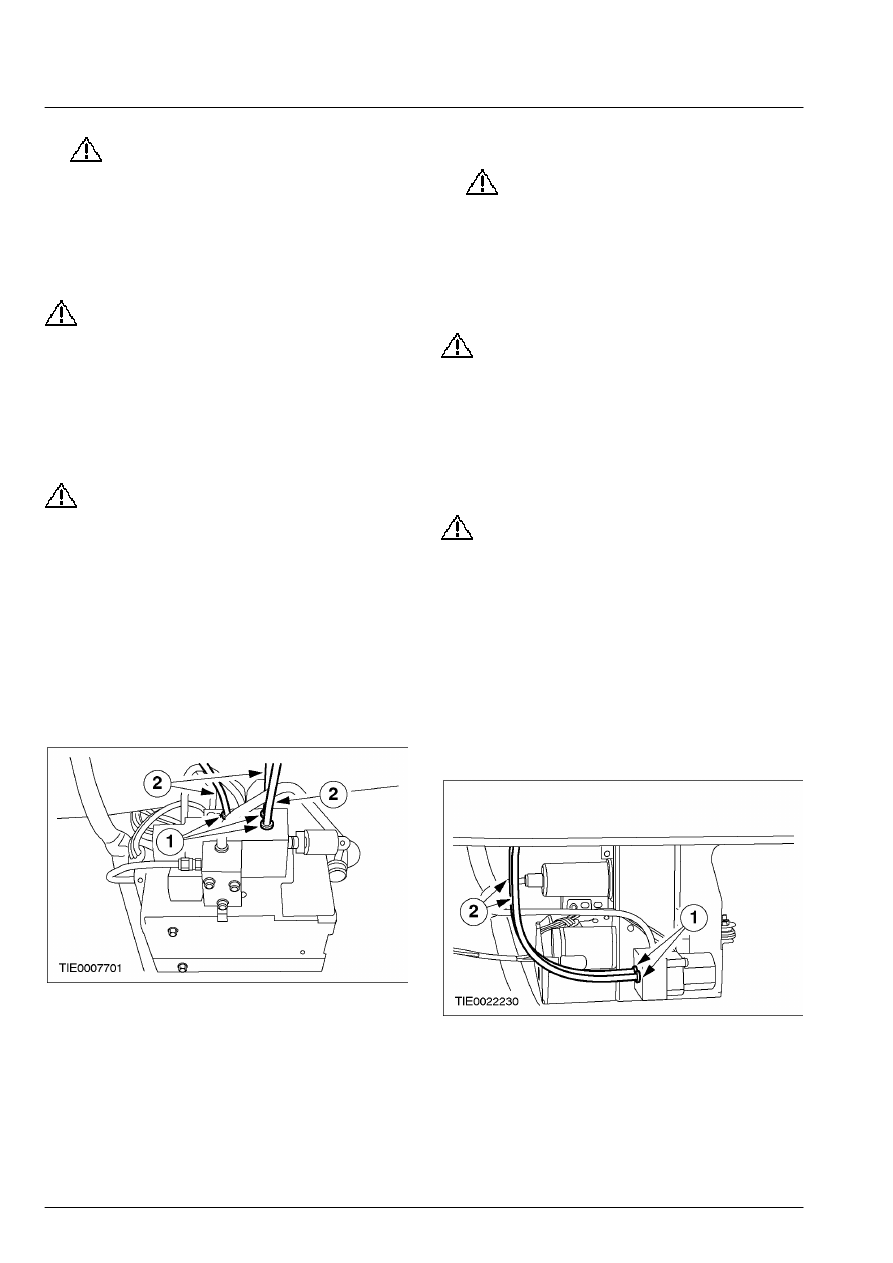

    Отсоедините воздушные магистрали от

блока электромагнитных клапанов
пневматической подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.







Автомобили без функции опускания  подвески

11.

ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь

в том, что давление  воздуха в
пневматических пружинах  полностью
упало, для чего следует сжать
пневматические пружины.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: В пневматических

пружинах может  присутствовать
остаточное давление воздуха.  При
отсоединении воздушных  магистралей от
блока электромагнитных  клапанов
пневматической подвески  используйте
защитные перчатки и очки.  Неследование
этому указанию может  привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них грязи
и  воды.

ПРИМЕЧАНИЕ: Для облегчения последующей
установки  отметьте положение установки
воздушных  магистралей.
    Отсоедините воздушные магистрали от

блока электромагнитных клапанов
пневматической подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.







204-05-9

Динамическая подвеска автомобиля 204-05-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили

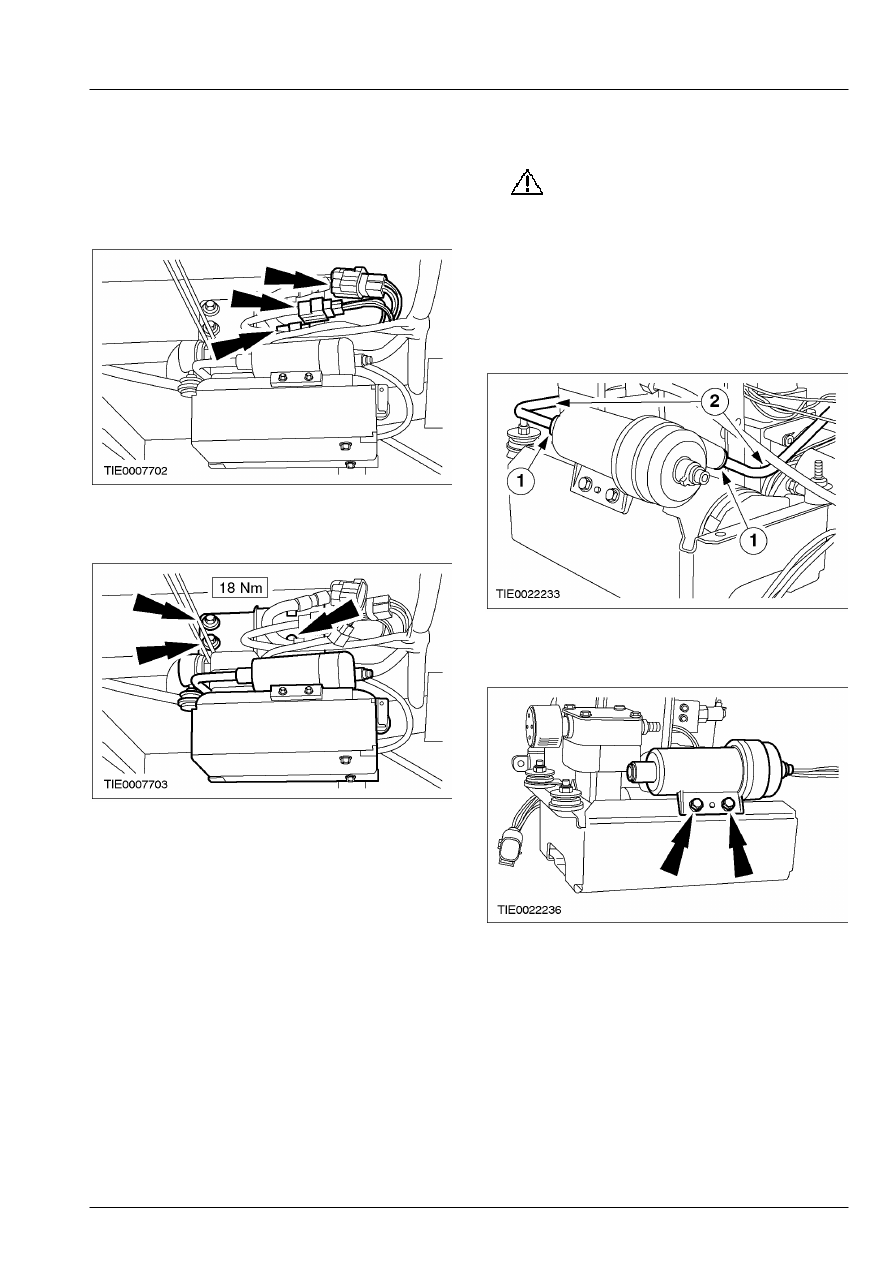

  12.  Рассоедините электрические разъемы

воздушный компрессора пневматической
подвески и блока электромагнитных
клапанов  пневматической подвески.









13.  Снимите кронштейн крепления элементов

пневматической подвески.







Автомобили с функцией опускания  подвески

14.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них
грязи и  воды.

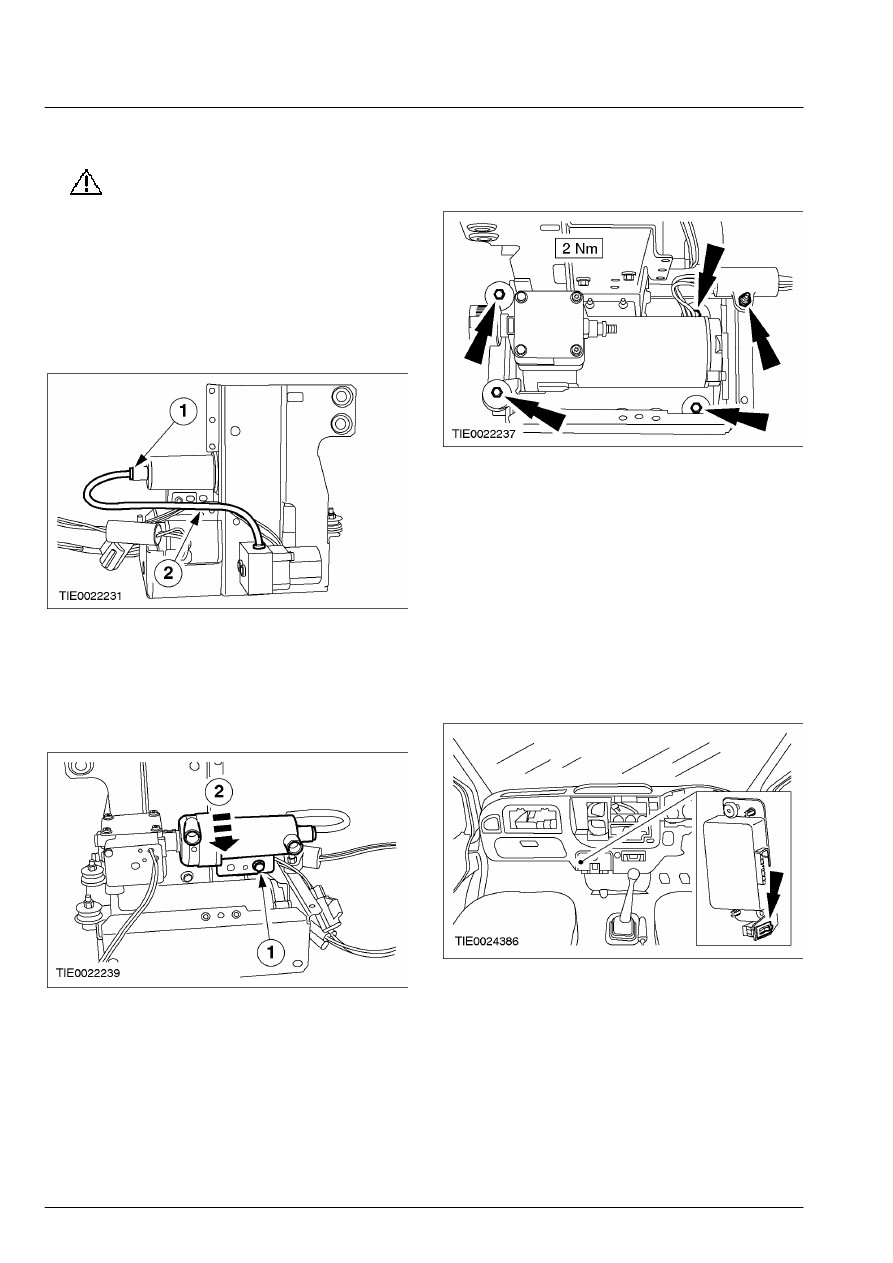

    Отсоедините воздушные магистрали от

осушителя компрессора пневматической
подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.









15.  Снимите осушитель компрессора

пневматической подвески.







204-05-10

Динамическая подвеска автомобиля 204-05-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили без функции опускания  подвески

16.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них
грязи и  воды.

    Отсоедините воздушные магистрали от

осушителя компрессора пневматической
подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.









17.  Снимите осушитель компрессора

пневматической подвески.

       1. Выверните болт.
       2. Поверните осушитель против часовой

стрелки.







Все автомобили
  18.  Снимите воздушный компрессор

пневматической подвески.







Установка

ПРИМЕЧАНИЕ: Проверьте воздушные
магистрали на  наличие повреждений и пи
необходимости  перед их установкой на
соединительные  элементы подрежьте концы.
 1.  При установке повторите процедуру  снятия

в обратной последовательности.

 2.  Переключите сервисный переключатель

пневматической подвески во включенное
положение.







204-05-11

Динамическая подвеска автомобиля 204-05-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

3. ПРИМЕЧАНИЕ: Если пневматические

пружины не  принимают полностью рабочее
состояние в  соответствии с требуемой высотой
дорожного  просвета в течение восьми минут,
воздушный  компрессор подвески выключится.
Чтобы включить компрессор,  поверните
переключатель зажигания в  выключенное и
затем во рабочее положение,  что позволит
перенастроиться модулю  управления
пневматической подвеской.  Если пружины
полностью не  раздуваются после
перенастройки модуля  управления
пневматической подвеской,  проверьте систему
на наличие протечек  воздуха.

    Поверните переключатель зажигания в

рабочее положение, чтобы включить
воздушный компрессор пневматической
подвески для зарядки пневматической
системы.
