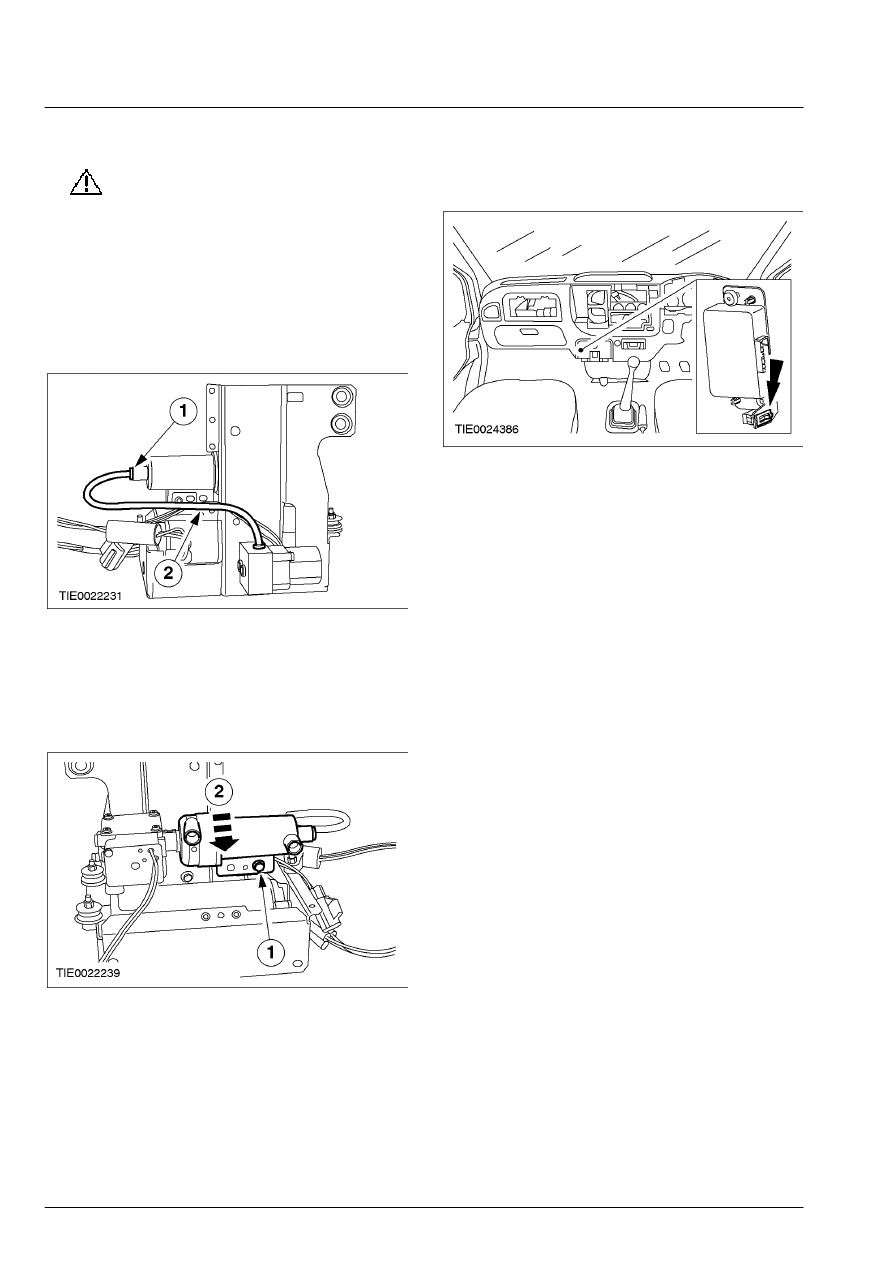

204-05-16

Динамическая подвеска автомобиля 204-05-16



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили без функции опускания  подвески

16.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них
грязи и  воды.

    Отсоедините воздушные магистрали от

осушителя компрессора пневматической
подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушные магистрали.









17.  Снимите осушитель компрессора

пневматической подвески.

       1. Выверните болт.
       2. Поверните осушитель против часовой

стрелки.







Установка

ПРИМЕЧАНИЕ: Проверьте воздушные
магистрали на  наличие повреждений и перед их
установкой  на соединительные элементы при
необходимости подрежьте их концы.
 1.  При установке повторите процедуру  снятия

в обратной последовательности.

 2.  Переключите сервисный переключатель

пневматической подвески во включенное
положение.







3. ПРИМЕЧАНИЕ: Если пневматические

пружины не  принимают полностью рабочее
состояние в  соответствии с требуемой высотой
дорожного  просвета в течение восьми минут,
воздушный  компрессор подвески выключится.
Чтобы включить компрессор,  поверните
переключатель зажигания в  выключенное и
затем во рабочее положение,  что позволит
перенастроиться модулю  управления
пневматической подвеской.  Если пружины
полностью не  раздуваются после
перенастройки модуля  управления
пневматической подвеской,  проверьте систему
на наличие протечек  воздуха.

    Поверните переключатель зажигания в

рабочее положение, чтобы включить
воздушный компрессор пневматической
подвески для зарядки пневматической
системы.

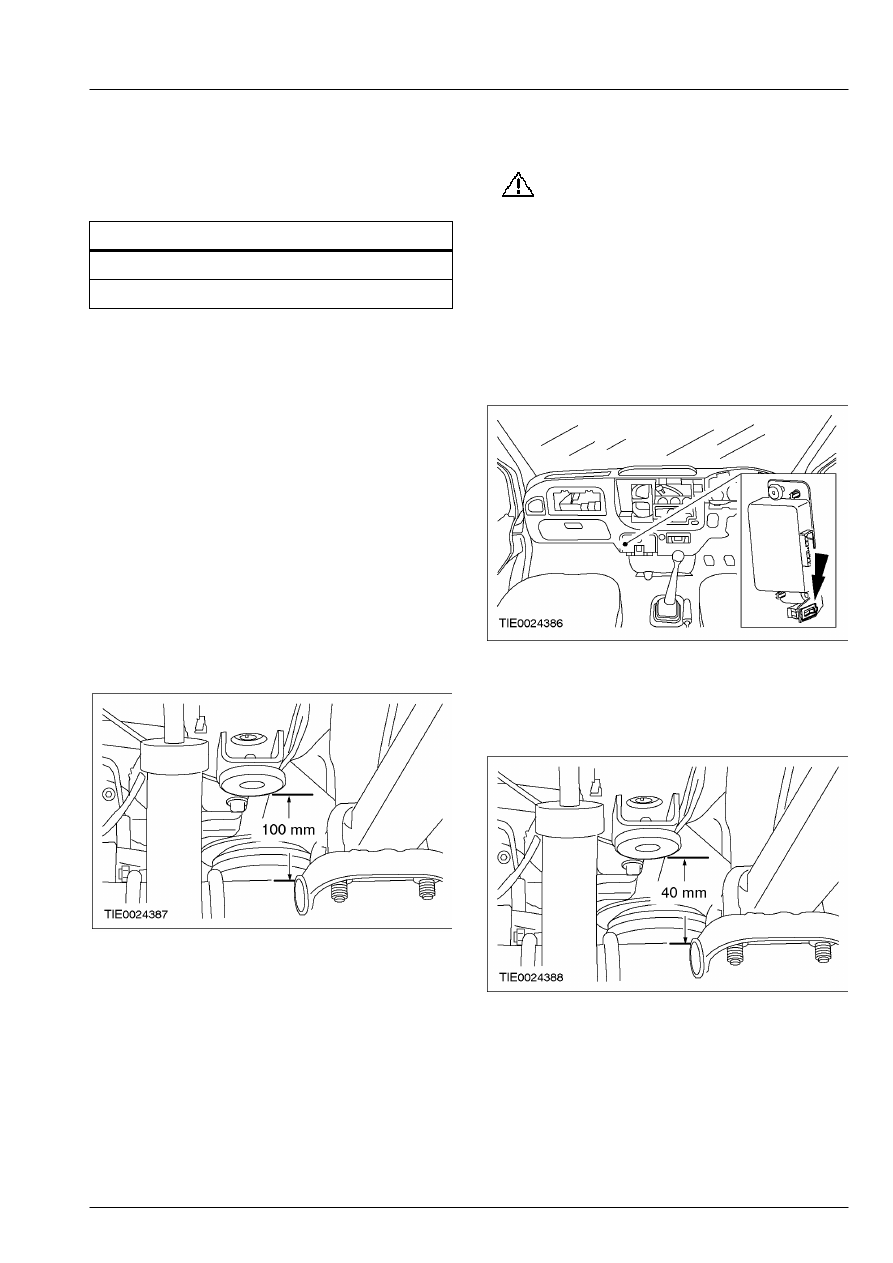

204-05-17

Динамическая подвеска автомобиля 204-05-17



СНЯТИЕ И УСТАНОВКА



Баллон пневматической подвески



Общее оборудование





Подкатные домкраты (2 шт.)

Подставки для моста



Снятие



1.  Переведите рычаг стояночного тормоза в

самое верхнее положению.

 2.  Поверните переключатель зажигания в

выключенное положение.

 3.  Закройте все двери автомобиля.
4. ПРИМЕЧАНИЕ: После подъема кузова

автомобиля,  выждите две минуты, чтобы дать
воздуху  возможность выйти из
пневматических  пружин.

    Удалите воздух из пневматических  пружин.
        •  Используя соответствующие    подкатные

домкраты(2  шт.), приподнимите кузов
автомобиля  настолько, чтобы ограничитель
динамического прогиба находился на
расстоянии 100 мм от моста.







5.

ПРЕДУПРЕЖДЕНИЕ: Перед работой с

элементами  пневматической подвески
следует перевести  сервисный
переключатель пневматической
подвески в выключенное положение.
Неследование этому указанию  может
привести к травматическим
последствиям.

    Переключите сервисный переключатель

пневматической подвески в выключенное
положение.









6.  Опустите кузов автомобиля настолько,

чтобы расстояние между ограничителем
динамического прогиба и мостом равнялось
40  мм.







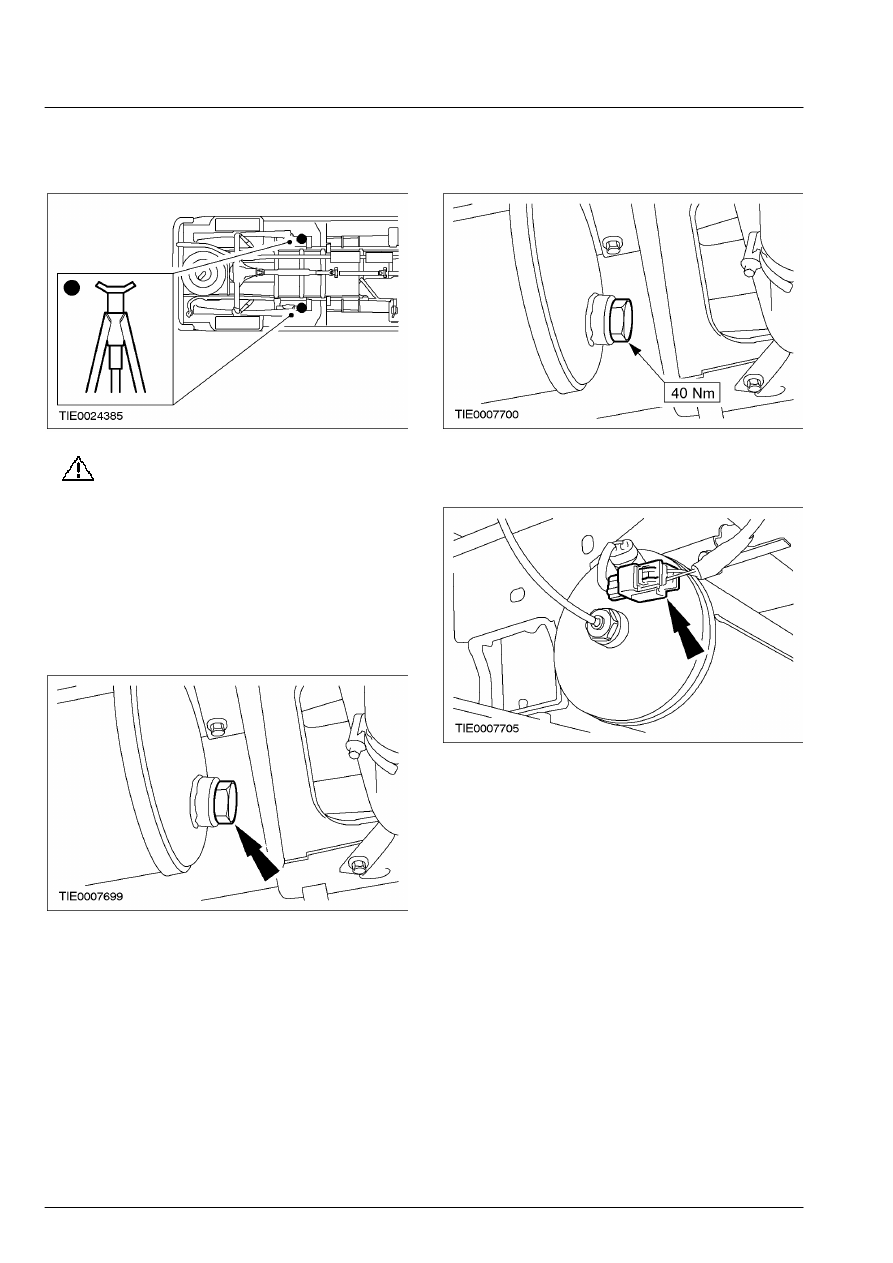

204-05-18

Динамическая подвеска автомобиля 204-05-18



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Используя соответствующие подставки  для

моста, подоприте кузов автомобили.







8.

ПРЕДУПРЕЖДЕНИЕ: При сбросе

воздушного давления из  воздушного
баллона пневматической  подвески
используйте защитные перчатки и
очки.  Неследование этому указанию
может  привести к травматическим
последствиям.

    Отпустите сливную пробку баллона

пневматической подвески на два оборота.

        •  Дайте упасть давлению воздуха.









9.  Затяните сливную пробку баллона

пневматической подвески. -









10.  Рассоедините штекерный разъем реле

давления воздуха.







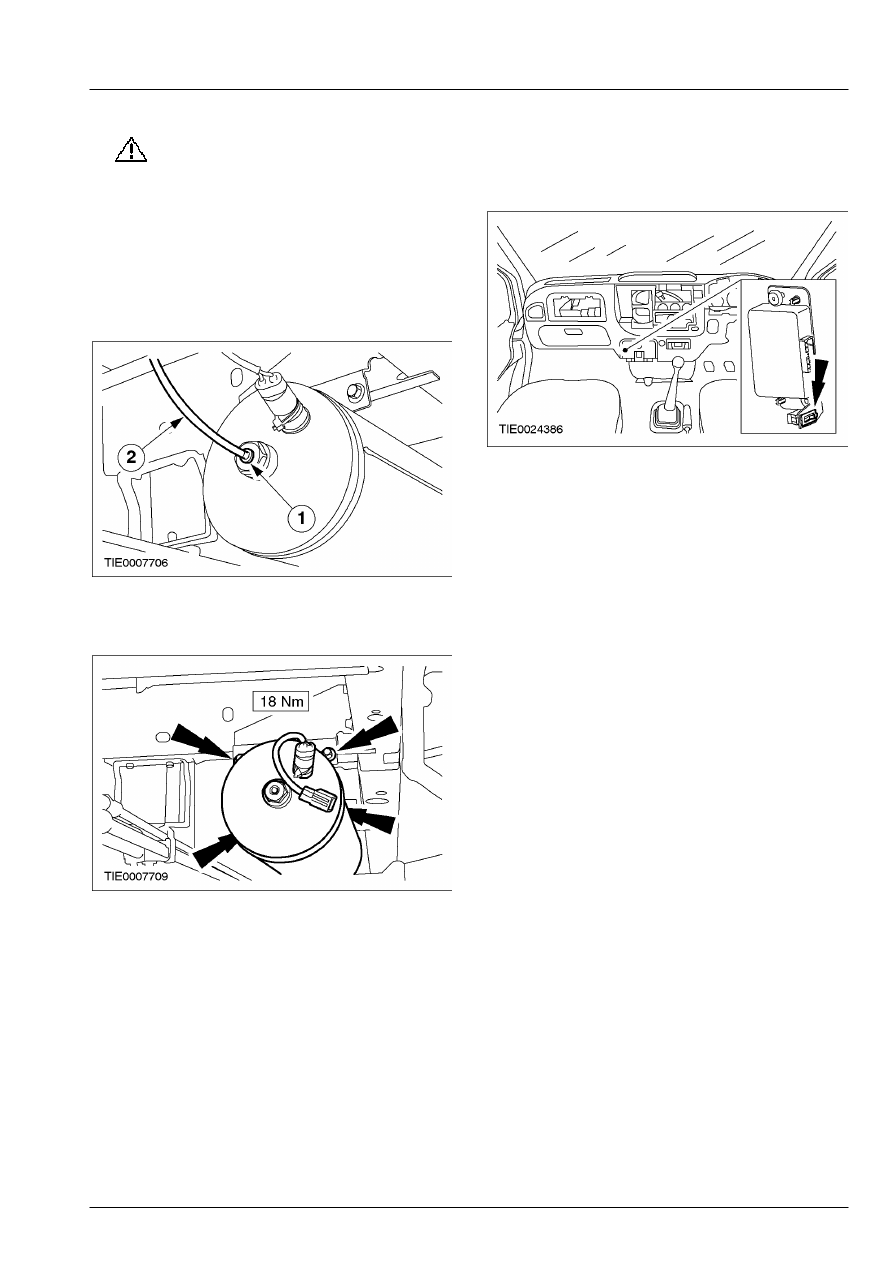

204-05-19

Динамическая подвеска автомобиля 204-05-19



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

11.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

воздушные магистрали, чтобы
предотвратить проникновение в них
грязи и  воды.

    Отсоедините воздушные магистрали от

воздушного баллона пневматической
подвески.

       1. Нажмите на стопорные элементы.
       2. Отсоедините воздушную магистраль.









12.  Снимите воздушный баллон

пневматической подвески.







Установка

ПРИМЕЧАНИЕ: Проверьте воздушные
магистрали на  наличие повреждений и перед их
установкой  на соединительные элементы при
необходимости подрежьте их концы.
 1.  При установке повторите процедуру  снятия

в обратной последовательности.

 2.  Переключите сервисный переключатель

пневматической подвески во включенное
положение.







3. ПРИМЕЧАНИЕ: Если пневматические

пружины не  принимают полностью рабочее
состояние в  соответствии с требуемой высотой
дорожного  просвета в течение восьми минут,
воздушный  компрессор подвески выключится.
Чтобы включить компрессор,  поверните
переключатель зажигания в  выключенное и
затем во рабочее положение,  что позволит
перенастроиться модулю  управления
пневматической подвеской.  Если пружины
полностью не  раздуваются после
перенастройки модуля  управления
пневматической подвеской,  проверьте систему
на наличие протечек  воздуха.

    Поверните переключатель зажигания в

рабочее положение, чтобы включить
воздушный компрессор пневматической
подвески для зарядки пневматической
системы.
