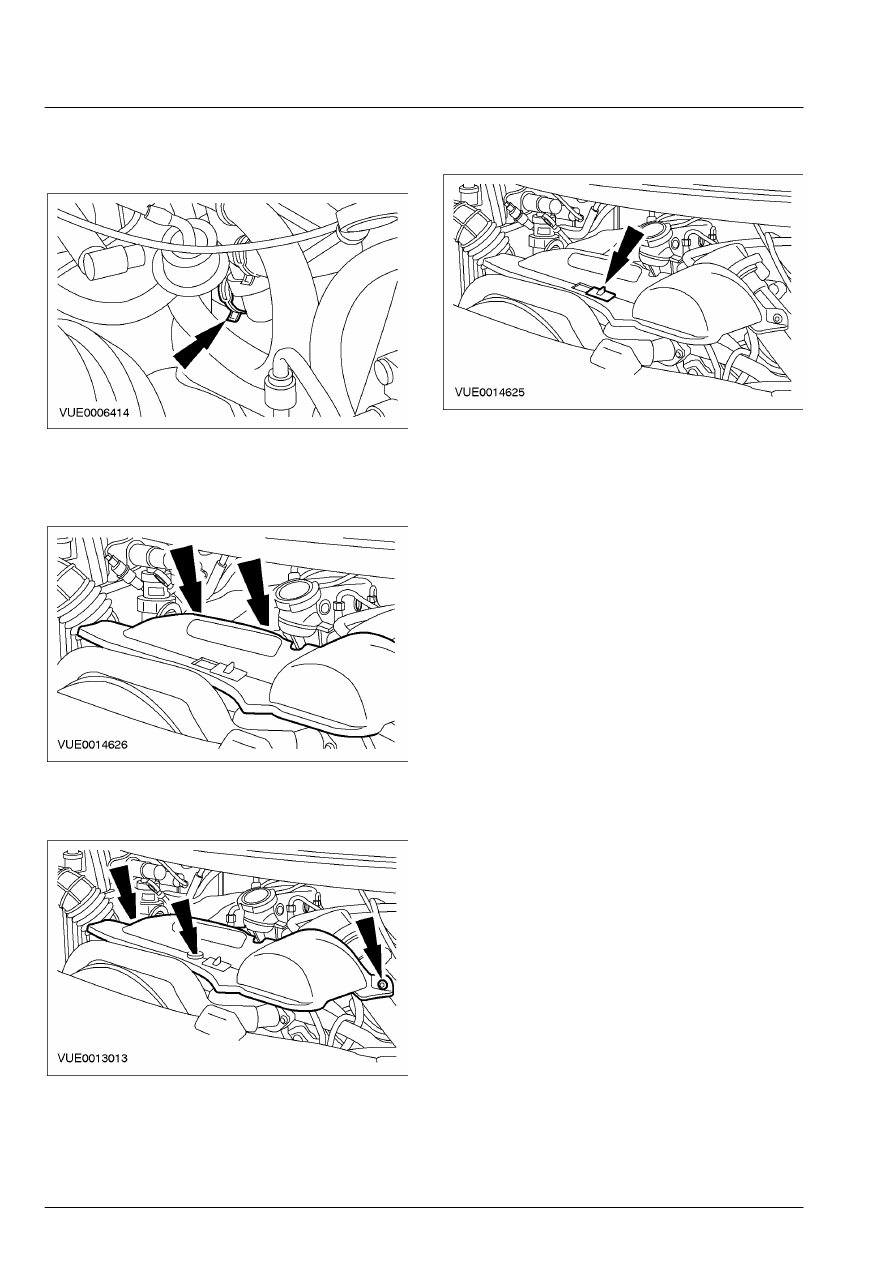

303-08-20

Понижение токсичности выхлопа 303-08-20



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 14.  Подсоедините шланг охлаждающей

жидкости к охладителю EGR.









15.  Свободно установите крышку ремня

привода аксессуаров и подсоедините жгут
электропроводки системы подачи топлива.









16.  Установите болты крепления крышки

ремня привода аксессуаров.









17.  Закройте крышку болта.

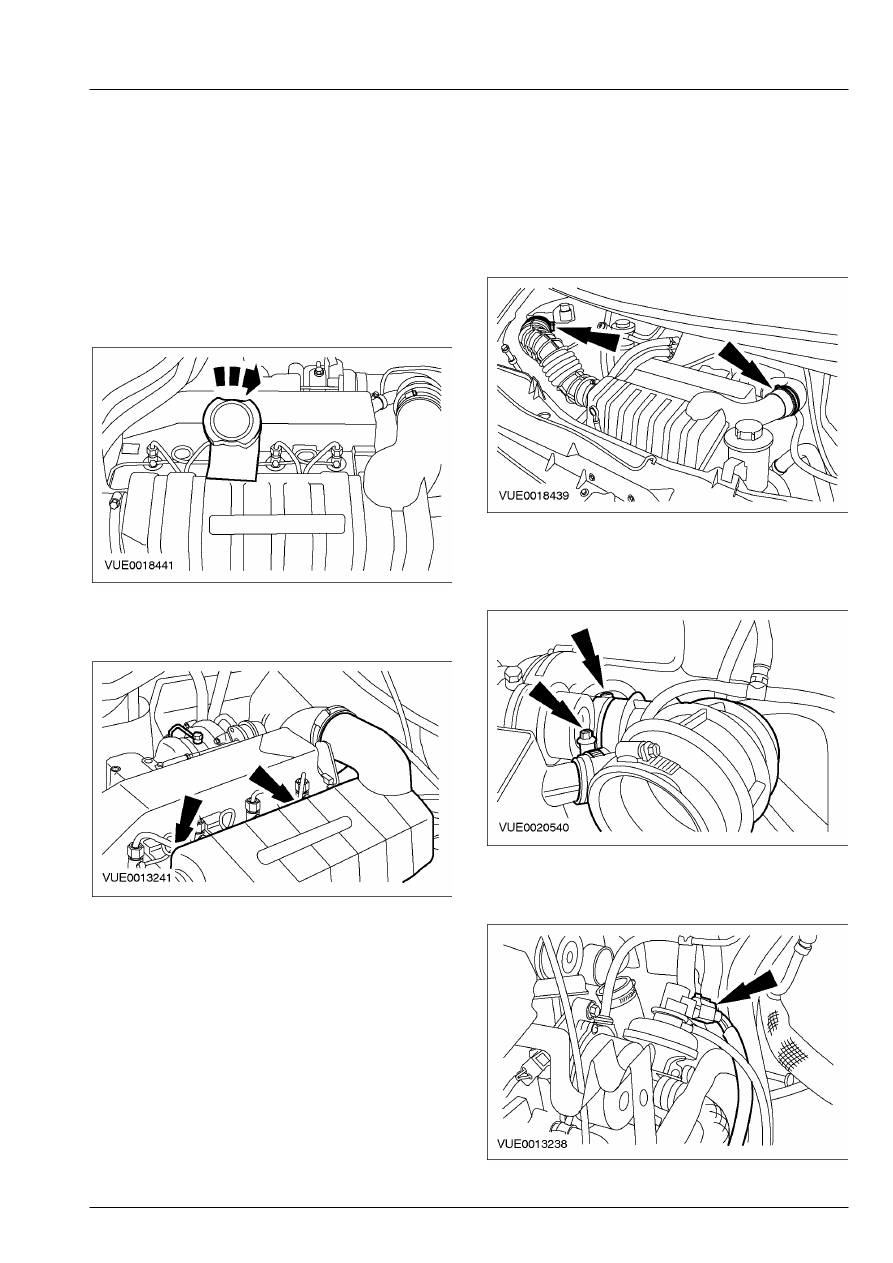

303-08-21

Понижение токсичности выхлопа 303-08-21



СНЯТИЕ И УСТАНОВКА



Охладитель системы рециркуляции отработавших газов (EGR) — 2.0 л дизель



Снятие



1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Снимите трубопровод маслозаливной

горловины двигателя.









3.  Выверните болты крепления резонатора

системы воздухозабора.









4.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









5.  Снимите трубопровод, идущий от

резонатора системы воздухозабора к
турбокомпрессору.









6.  Рассоедините штекерный разъем клапана

EGR.

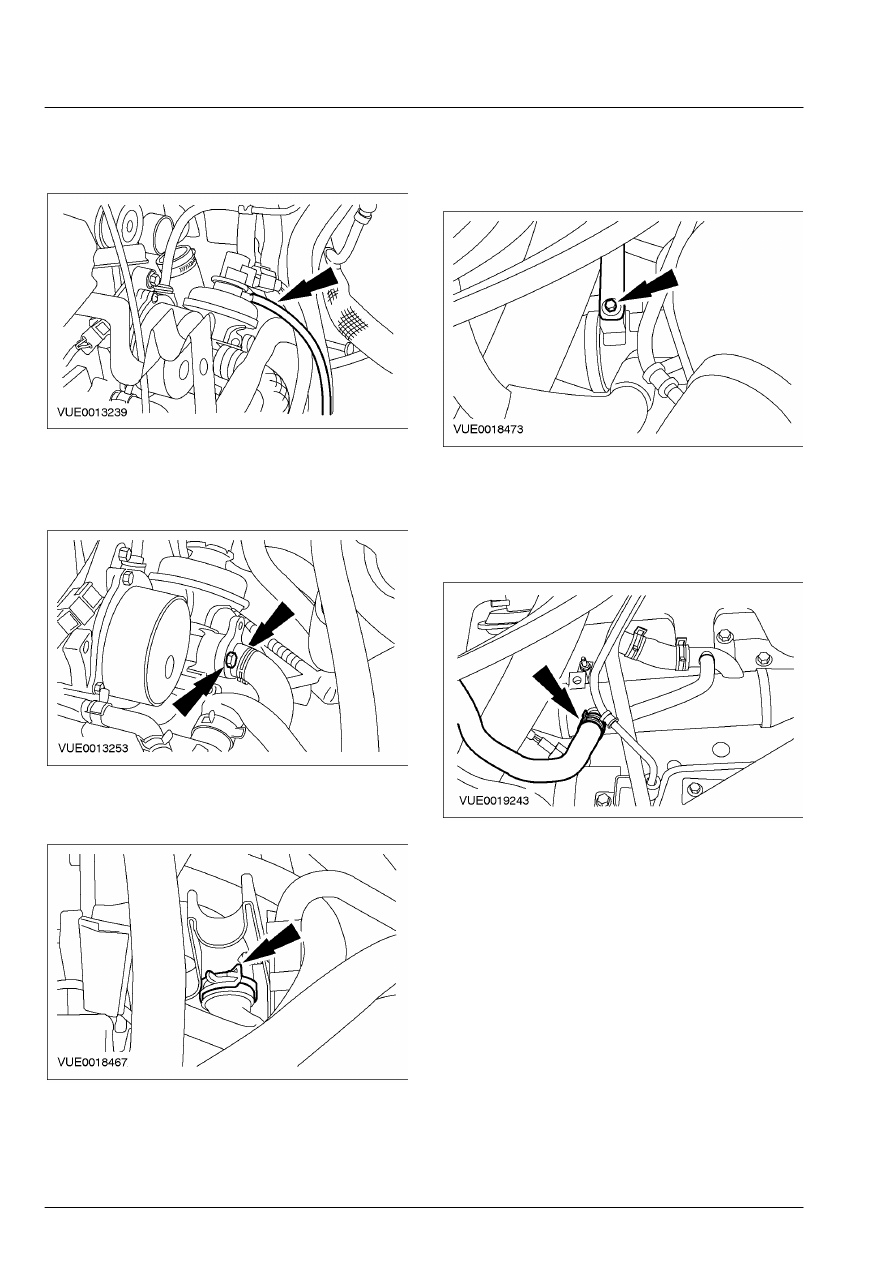

303-08-22

Понижение токсичности выхлопа 303-08-22



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Отсоедините вакуумную магистраль от

клапана EGR.









8.  Выверните болты крепления  трубопровода

клапана EGR к клапану EGR.

        •  Отбракуйте прокладку за  ненадобностью.









9.  Отсоедините шланг охлаждающей

жидкости от охладителя EGR.









10.  Выверните болт крепления кронштейна

шланга охлаждающей жидкости
охладителя  EGR.









11.  Отсоедините шланг охлаждающей

жидкости от охладителя EGR (для
наглядности  каталитический
нейтрализатор показан в  снятом
положении).

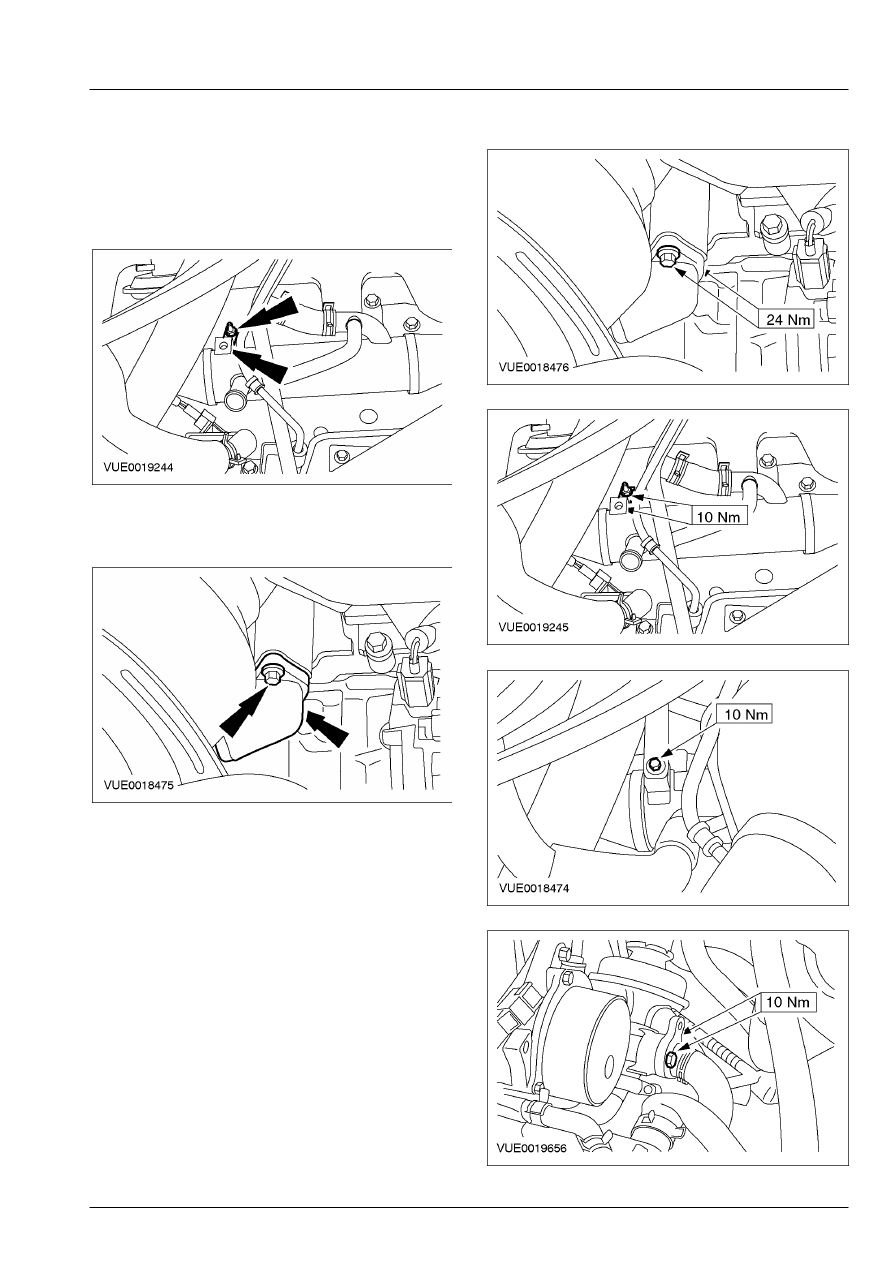

303-08-23

Понижение токсичности выхлопа 303-08-23



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



12.  Выверните болт крепления охладителя

EGR  к выпускному коллектору (для
наглядности  каталитический
нейтрализатор показан в  снятом
положении).









13.  Снимите охладитель EGR.

        •  Отбракуйте прокладку за  ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новую прокладку

между  трубопроводом клапана EGR и
клапаном EGR и  новую прокладку между
охладителем EGR и  выпускным коллектором.

    Установите элементы на место, действуя  в

обратной последовательности.
