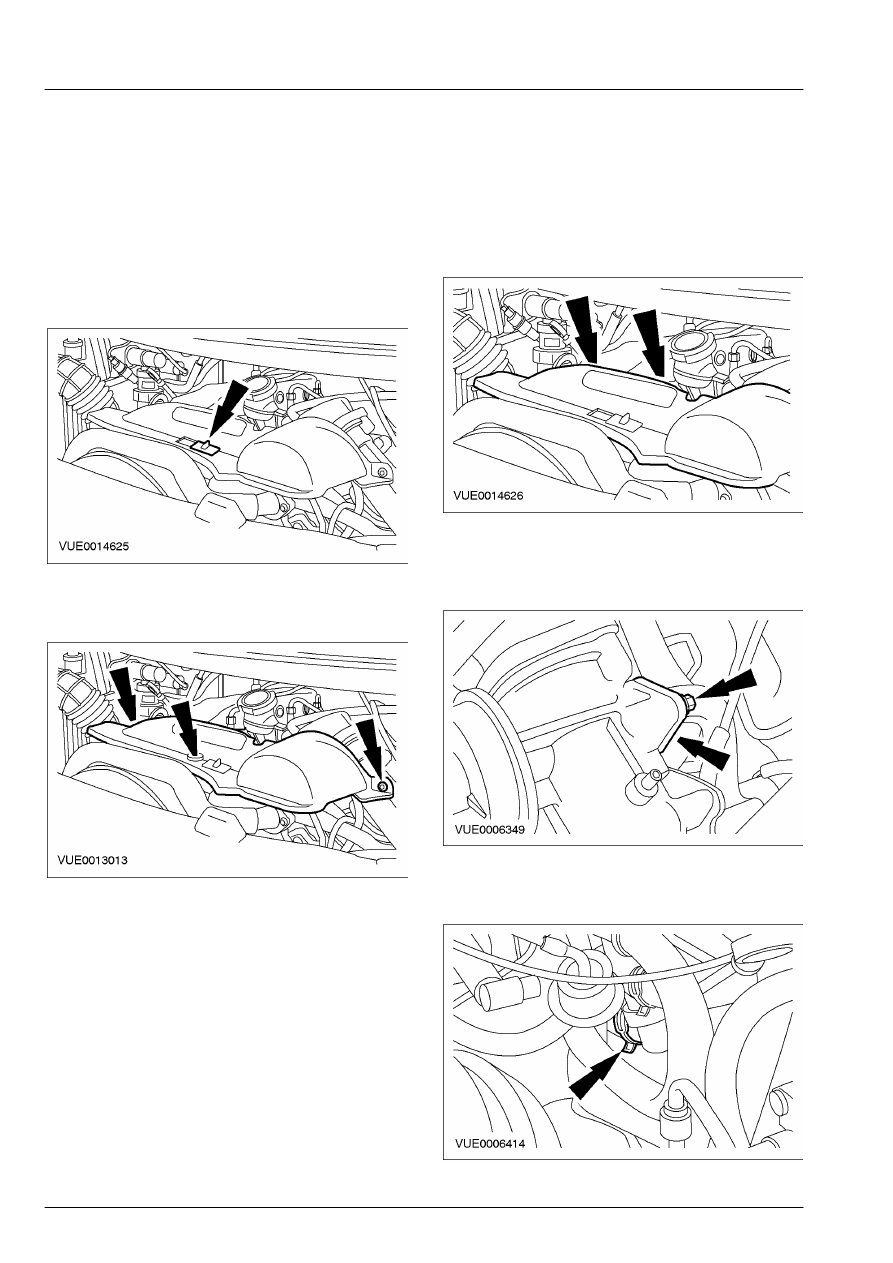

303-08-16

Понижение токсичности выхлопа 303-08-16



СНЯТИЕ И УСТАНОВКА



Охладитель системы рециркуляции отработавших газов (EGR) — 2.4 л дизель



Снятие



1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Снимите крышку болта.









3.  Снимите болты крепления крышки ремня

привода аксессуаров.









4.  Отсоедините жгут электропроводки

системы подачи топлива и снимите крышку
ремня привода аксессуаров.









5.  Выверните из клапана EGR болты

крепления  трубопровода, идущего от
охладителя EGR к  клапану EGR.









6.  Отсоедините шланг охлаждающей

жидкости от охладителя EGR.







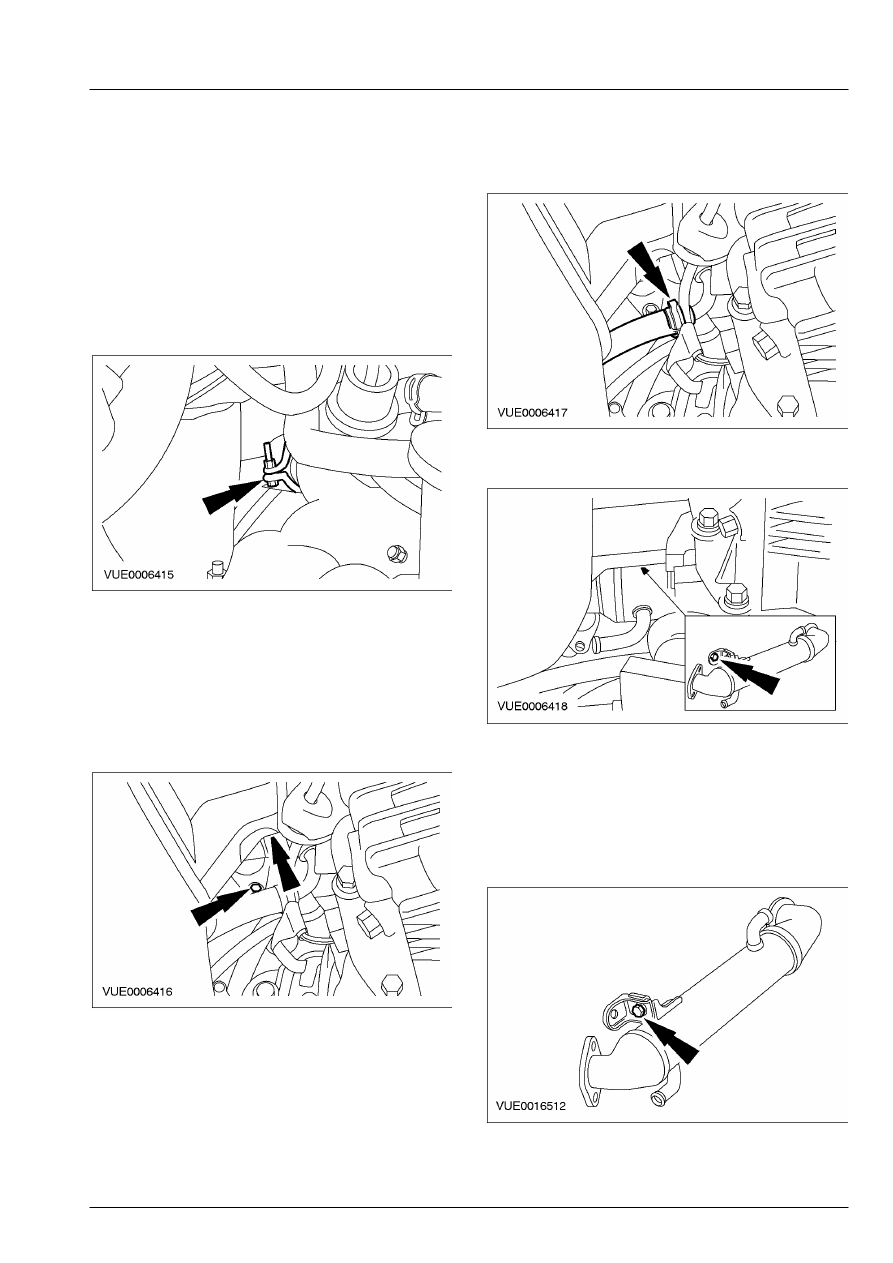

303-08-17

Понижение токсичности выхлопа 303-08-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

7. ПРИМЕЧАНИЕ: Отметьте положение зажима

крепления  охладителя EGR к выпускному
коллектору,  чтобы обеспечить его установку в
то же  самое положение.

    Снимите зажим крепления охладителя EGR

к  выпускному коллектору (для наглядности
выпускной трубопровод воздушного
фильтра  показан в снятом положении).

        •  Отбракуйте прокладку и зажим за их

дальнейшей ненадобностью.









8.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 9.  Снимите трубопровод, идущий от

охладителя EGR к клапану EGR.

        •  Отбракуйте трубопровод за его  дальнейшей

ненадобностью.









10.  Отсоедините шланг охлаждающей

жидкости от охладителя EGR.









11.  Снимите охладитель EGR.







Установка



1.  Опустите автомобиль.

 2.  Отпустите болт крепления опорного

кронштейна к охладителю EGR.







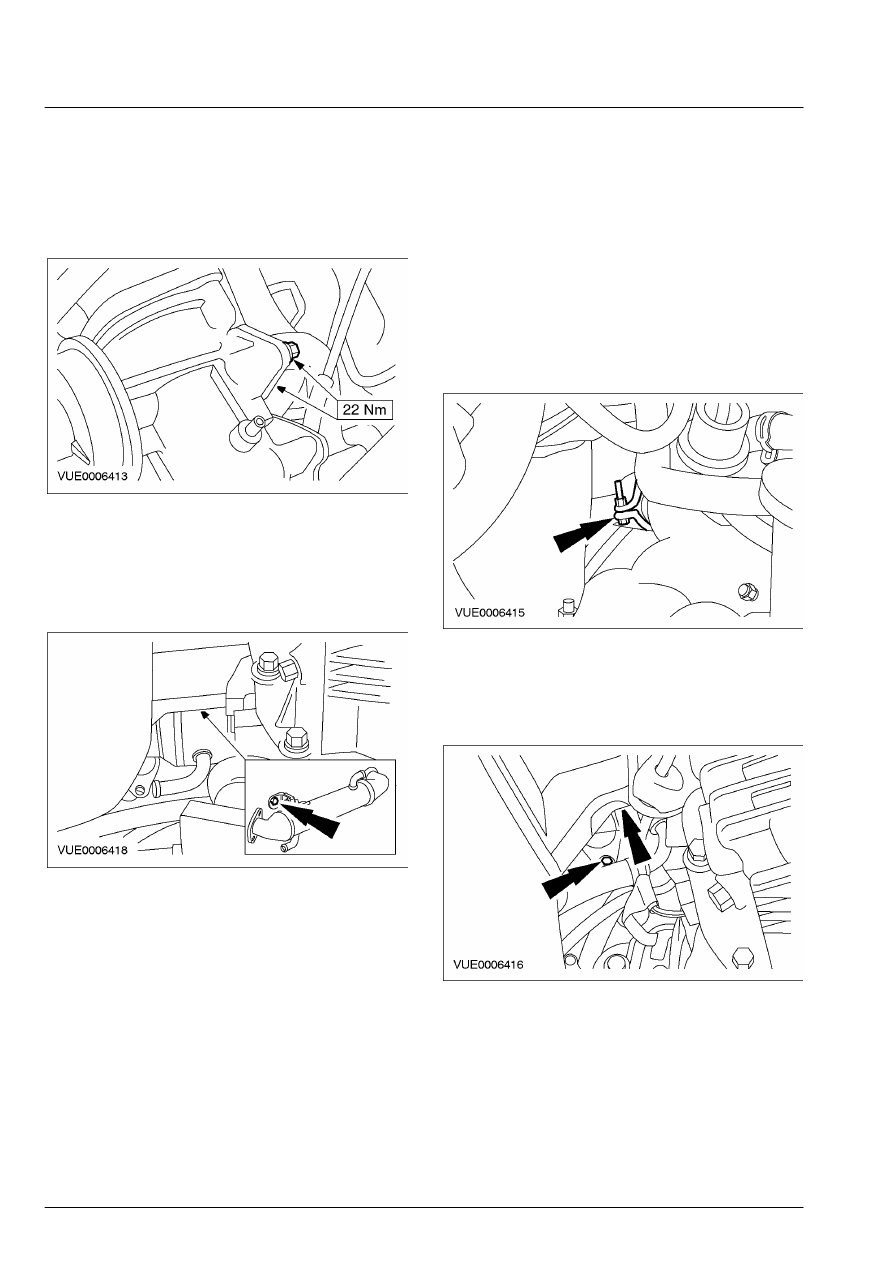

303-08-18

Понижение токсичности выхлопа 303-08-18



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

3. ПРИМЕЧАНИЕ: Установите новый

трубопровод, идущий  от охладителя EGR к
клапану EGR.

    Подсоедините к клапану EGR трубопровод,

идущий от охладителя EGR к клапану EGR.









4.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 5.  Установите охладитель EGR на головку

цилиндров, но не затягивайте болты.







6. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

зажим  крепления охладителя EGR к
выпускному  коллектору с установлен в то же
самое  положение, из которого был снят.

ПРИМЕЧАНИЕ: Установите новые прокладку и
зажим  крепления охладителя EGR к выпускному
коллектору.
    Свободно установите зажим крепления

охладителя EGR к выпускному коллектору
(для  наглядности выпускной трубопровод
воздушного фильтра показан в снятом
положении).









7.  Установите на охладитель EGR болты

крепления трубопровода, идущего от
охладителя EGR к клапану EGR, но не
затягивайте  эти болты.







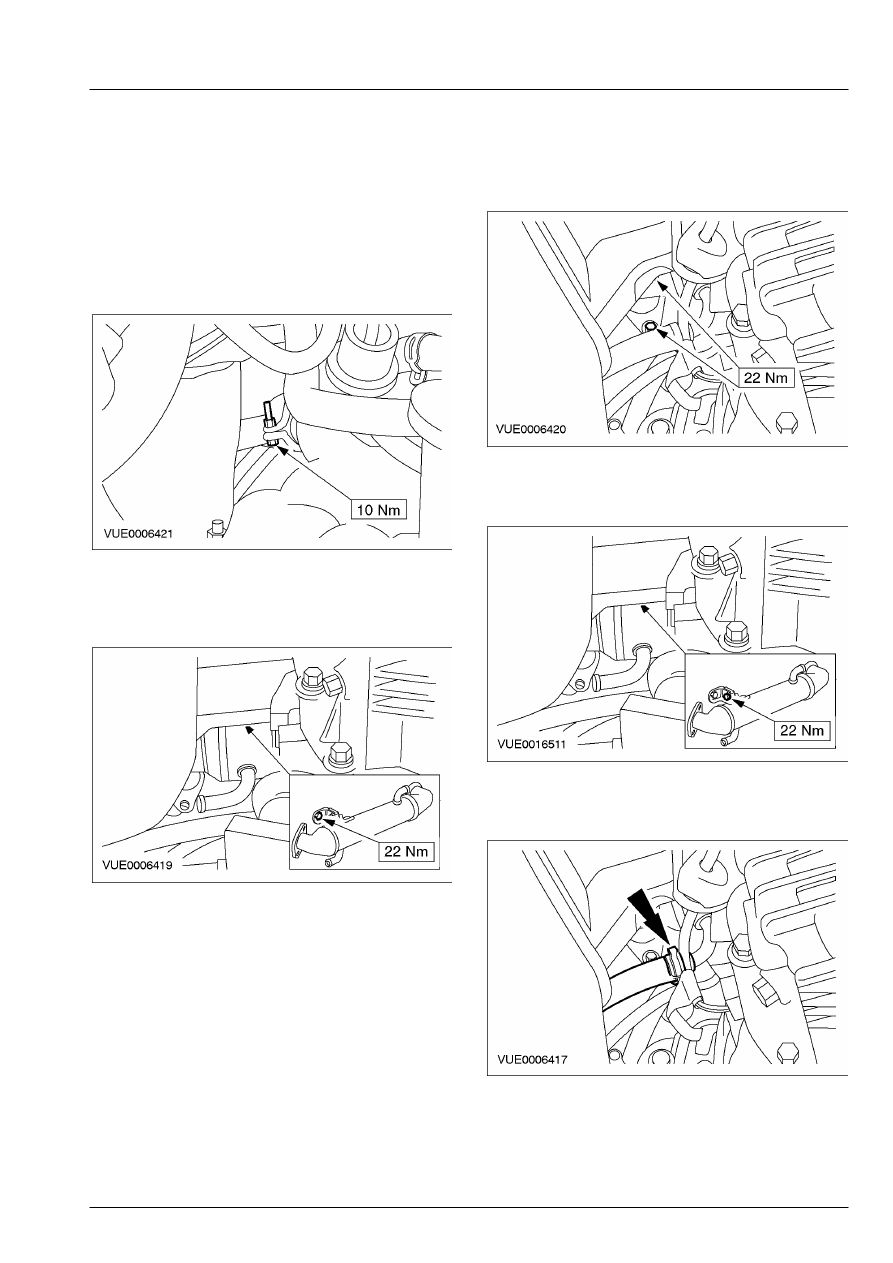

303-08-19

Понижение токсичности выхлопа 303-08-19



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

8. ПРИМЕЧАНИЕ: Чтобы обеспечить

равномерность сжатия  прокладки,
устанавливаемой между  охладителем EGR и
выпускным коллектором,  перемещение
охладителя EGR не должно быть  ограничено
никакими болтами.

    Затяните зажим крепления охладителя EGR

к выпускному коллектору.









9.  Затяните болт крепления опорного

кронштейна охладителя EGR к головке
цилиндров.









10.  Затяните на охладителе EGR болты

крепления трубопровода, идущего от
охладителя EGR к клапану EGR.









11.  Затяните болт крепления опорного

кронштейна к охладителю EGR.









12.  Подсоедините шланг охлаждающей

жидкости к охладителю EGR.









13.  Опустите автомобиль.
