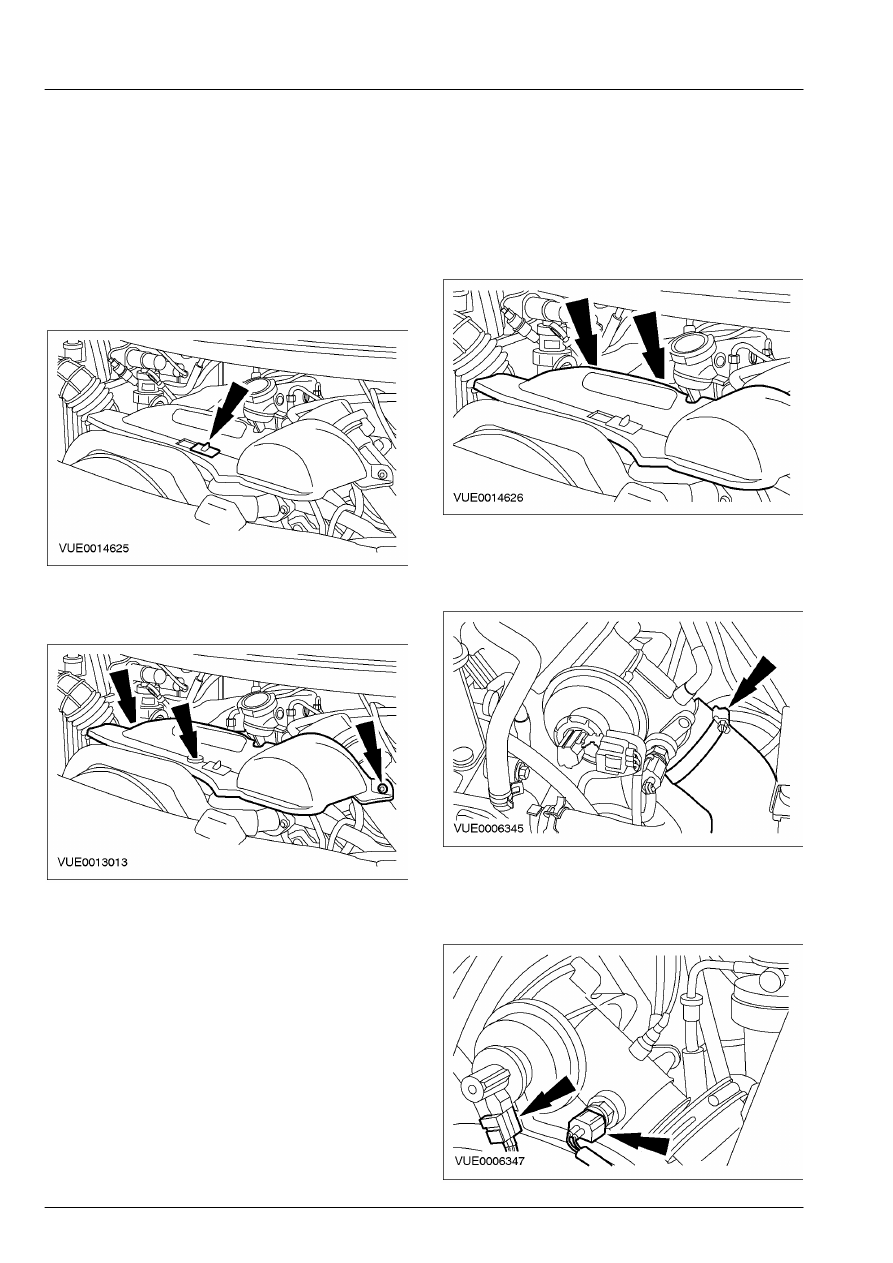

303-08-8

Понижение токсичности выхлопа 303-08-8



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Клапан рециркуляции отработавших газов (EGR) — 2.4 л дизель (23 312 0)



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите крышку болта.









3.  Выверните болты крепления крышки ремня

привода аксессуаров.









4.  Отсоедините жгут электропроводки

системы подачи топлива и снимите крышку
ремня привода аксессуаров.









5.  Отсоедините выпускной трубопровод

охладителя наддувочного воздуха от
клапана  EGR.









6.  Рассоедините штекерные разъемы  клапана

EGR и датчика температуры  воздухозабора
(IAT).







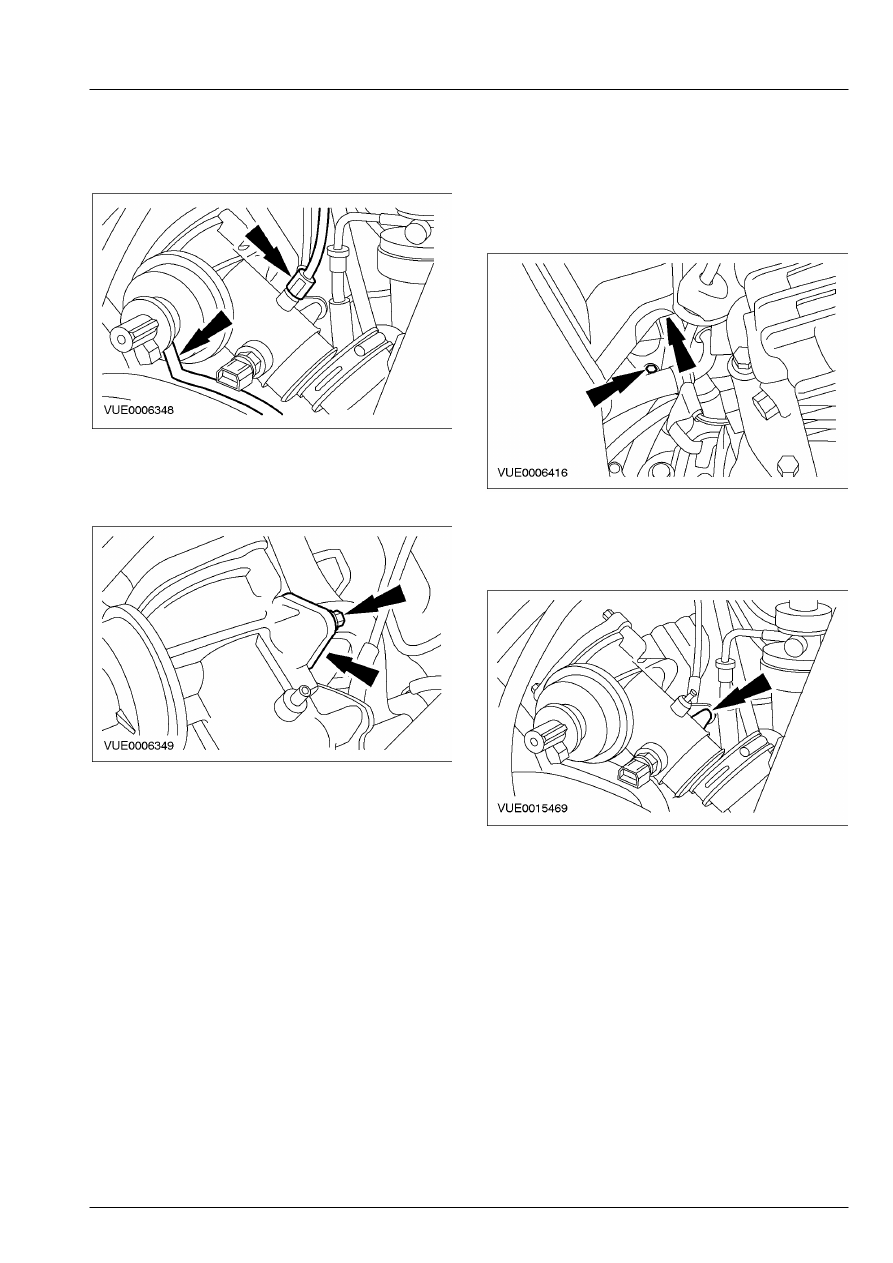

303-08-9

Понижение токсичности выхлопа 303-08-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Отсоедините вакуумные магистрали от

клапана EGR.









8.  Выверните из клапана EGR болты

крепления  трубопровода, идущего от
охладителя EGR к  клапану EGR.









9.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 10.  Снимите трубопровод, идущий от

охладителя EGR к клапану EGR.

        •  Отбракуйте за дальнейшей  ненадобностью

трубопровод, идущий от  охладителя EGR к
клапану EGR.









11.  Опустите автомобиль.

 12.  Отсоедините жгут электропроводки

системы подачи топлива от клапана EGR.







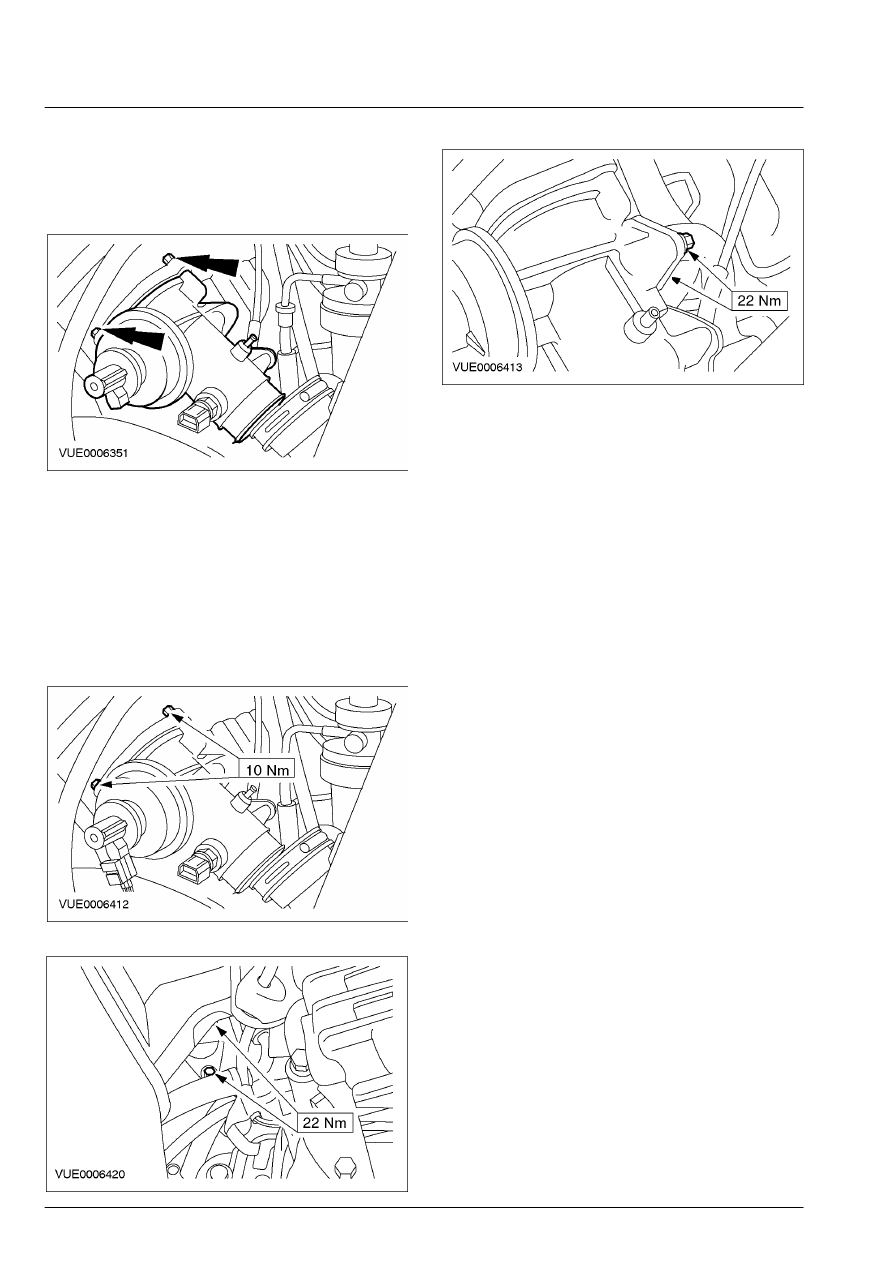

303-08-10

Понижение токсичности выхлопа 303-08-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



13.  Снимите клапан EGR.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.







Установка

ПРИМЕЧАНИЕ: Установите новое
уплотнительное  кольцо круглого сечения клапана
EGR и новый  трубопровод, идущий от охладителя
EGR к  клапану EGR.
 1.  Установите элементы на место, действуя  в

обратной последовательности.











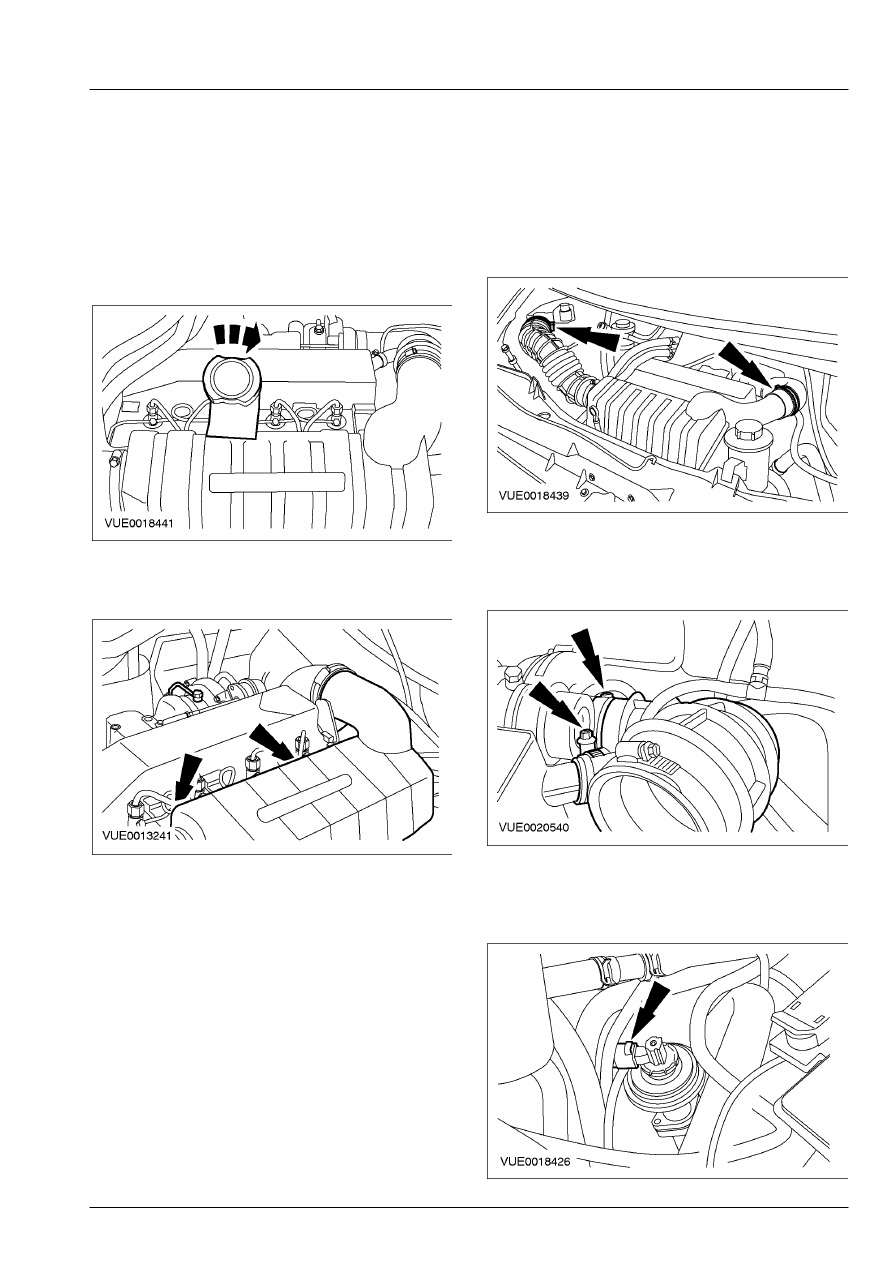

303-08-11

Понижение токсичности выхлопа 303-08-11



СНЯТИЕ И УСТАНОВКА



Клапан рециркуляции отработавших газов (EGR) — 2.0 л дизель (23 312 0)



Снятие

Все автомобили
 1.  Снимите трубопровод маслозаливной

горловины двигателя.









2.  Снимите болты крепления резонатора

системы воздухозабора.









3.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









4.  Снимите трубопровод, идущий от

резонатора системы воздухозабора к
турбокомпрессору







Автомобили с двигателем 75 л.с.
 5.  Рассоедините штекерный разъем клапана

EGR.
