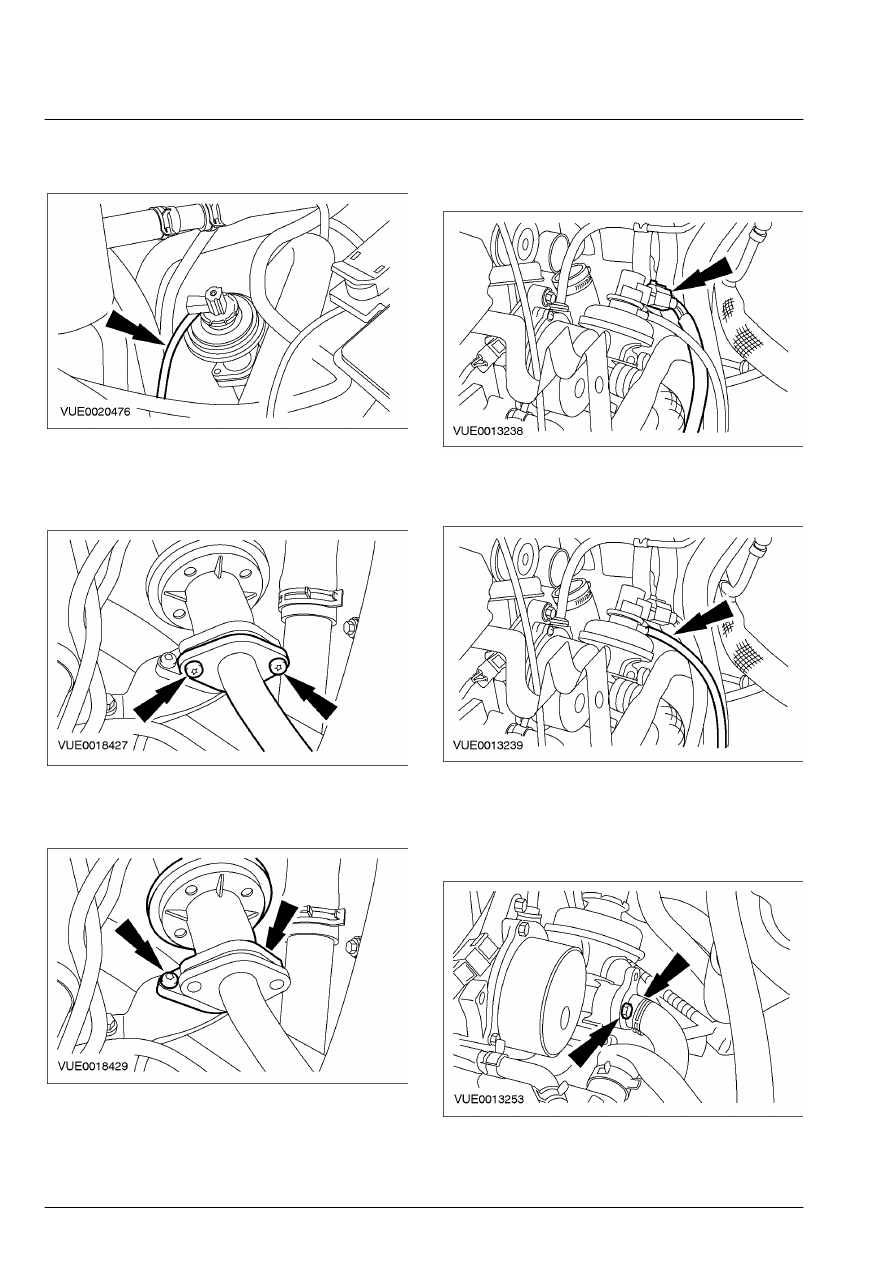

303-08-12

Понижение токсичности выхлопа 303-08-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Отсоедините вакуумную магистраль от

клапана EGR.









7.  Выверните болты крепления  трубопровода

клапана EGR к клапану EGR.

        •  Отбракуйте прокладку за  ненадобностью.









8.  Снимите клапан EGR.

        •  Отбракуйте прокладку за  ненадобностью.







Автомобили с двигателем 100 л.с.
 9.  Рассоедините штекерный разъем клапана

EGR.









10.  Отсоедините вакуумную магистраль от

клапана EGR.









11.  Выверните болты крепления

трубопровода клапана EGR к клапану
EGR.

        •  Отбракуйте прокладку за  ненадобностью.







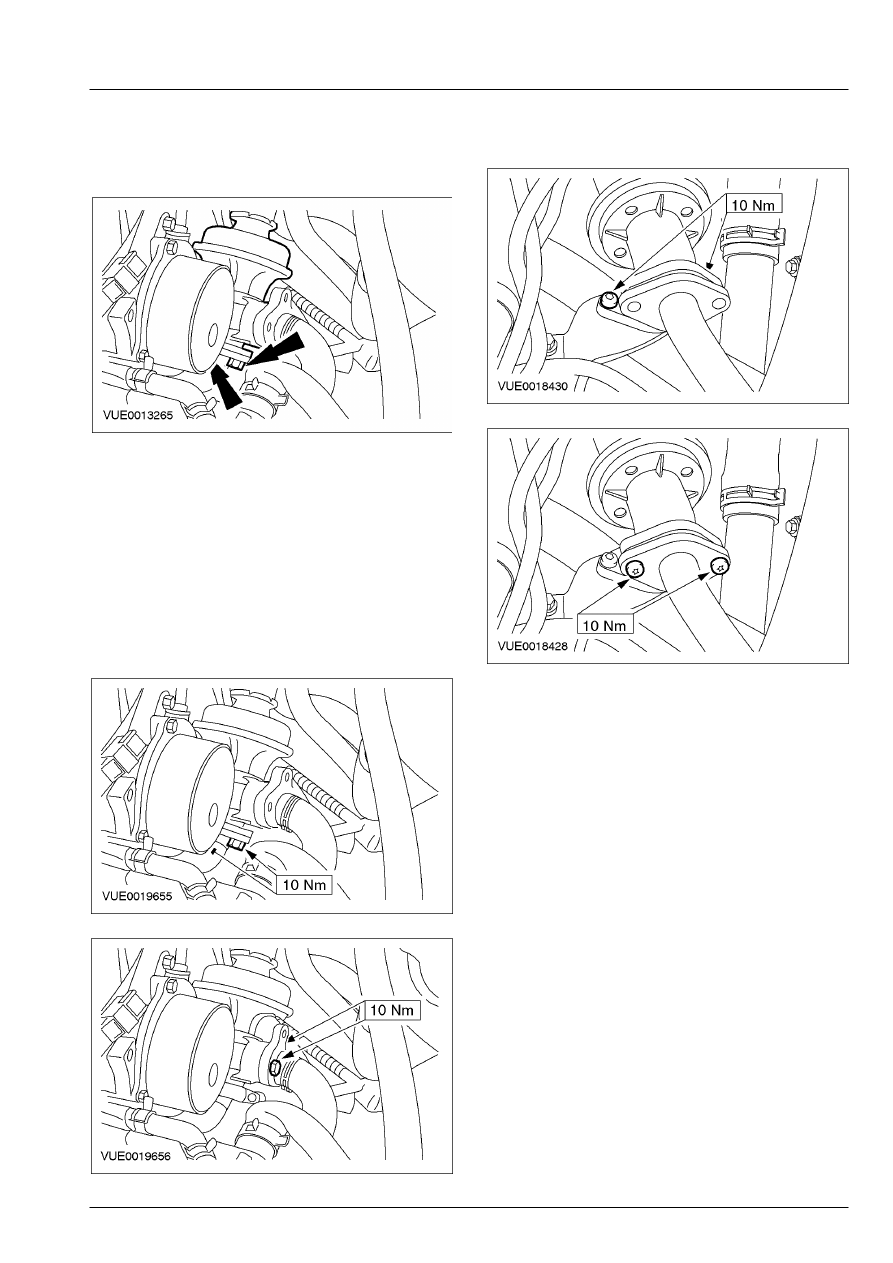

303-08-13

Понижение токсичности выхлопа 303-08-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



12.  Снимите клапан EGR.

        •  Отбракуйте прокладку за  ненадобностью.







Установка

Все автомобили
1. ПРИМЕЧАНИЕ: Установите новую прокладку

клапана EGR и  новую прокладку трубопровода
клапана EGR.

    При установке выполните процедуру

снятия в обратной последовательности.

Автомобили с двигателем 100 л.с.





Автомобили с двигателем 75 л.с.





303-08-14

Понижение токсичности выхлопа 303-08-14



СНЯТИЕ И УСТАНОВКА



Клапан рециркуляции отработавших газов (EGR) — 2.3L (23 312 0)



Снятие



1.  Снимите трубопровод, идущий от

выпускного коллектора к клапану EGR.

За дополнительной информацией
обратитесь к главе Трубопровод, идущий от
выпускного коллектора к клапану
рециркуляции отработавших газов (EGR)
имеющейся в этом разделе.



 2.  Отсоедините вакуумную магистраль от

клапана EGR.









3.  Снимите клапан EGR в сборе с опорным

кронштейном (для наглядности клапан EGR
в  сборе с опорным кронштейном показан в
снятом положении).









4.  Снимите клапан EGR.

        •  Отбракуйте прокладку за  ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новую прокладку

клапана  EGR.

    Установите элементы на место, действуя  в

обратной последовательности.

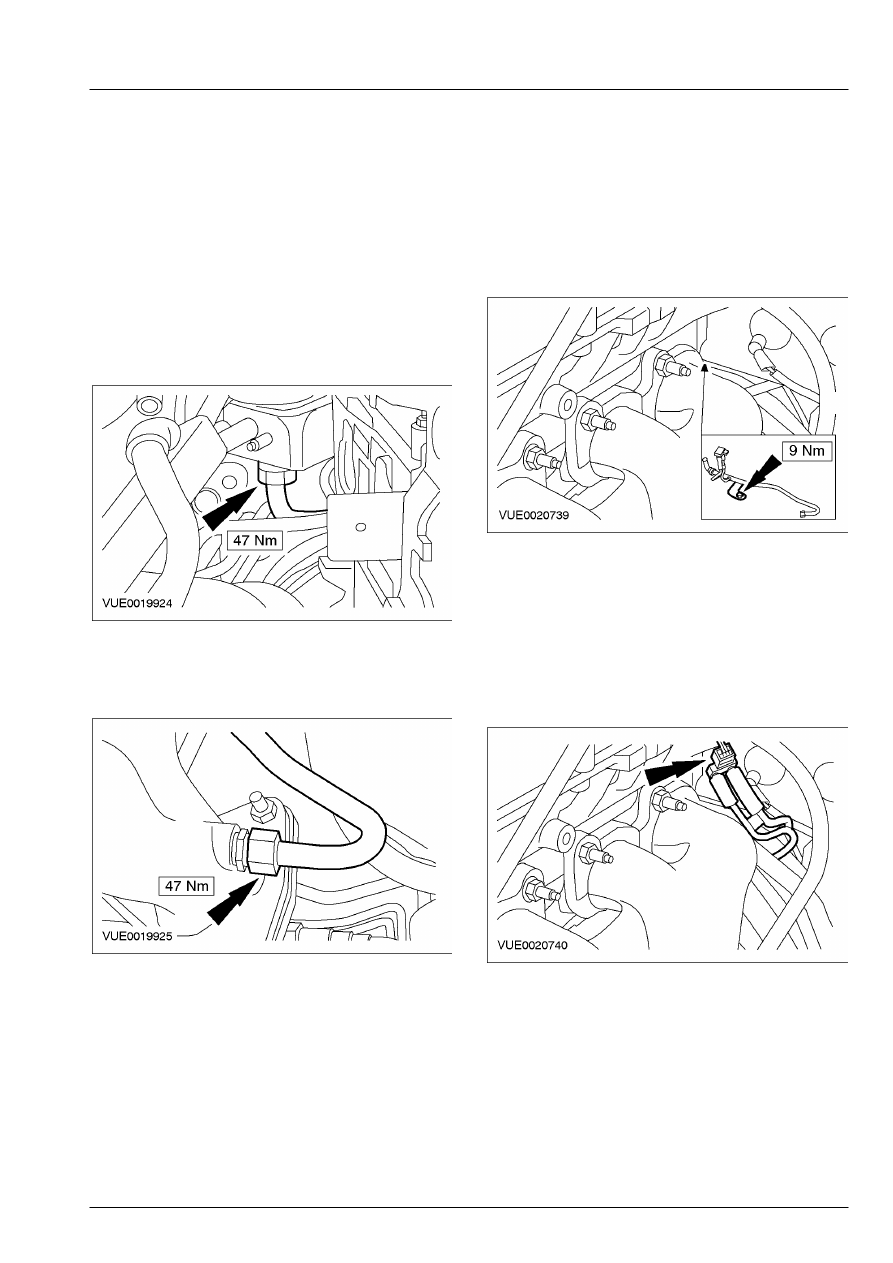

303-08-15

Понижение токсичности выхлопа 303-08-15



СНЯТИЕ И УСТАНОВКА



Трубопровод, идущий от выпускного коллектора к клапану рециркуляции

отработавших газов (EGR) — 2.3L (23 301 0)



Снятие



1.  Снимите впускной коллектор.    За

дополнительной информацией обратитесь к
Разделу 303-01A / 303-01B / 303-01C.

 2.  Отсоедините от клапана EGR трубопровод,

идущий от выпускного коллектора к
клапану  EGR.









3.  Отсоедините от выпускного коллектора

трубопровод, идущий от выпускного
коллектора к клапану EGR.









4.  Отсоедините от головки цилиндров

трубопровод, идущий от выпускного
коллектора к клапану EGR.









5.  Рассоедините штекерный разъем системы

EGR с обратной связью по
дифференциальному  давлению и снимите
трубопровод, идущий от  выпускного
коллектора к клапану EGR.

        •  Отбракуйте за дальнейшей  ненадобностью

трубопровод, идущий от  выпускного
коллектора к клапану EGR.







Установка

1. ПРИМЕЧАНИЕ: Установите новый

трубопровод, идущий  от выпускного
коллектора к клапану EGR.

    Установите элементы на место, действуя  в

обратной последовательности.
