303-08-4

Понижение токсичности выхлопа 303-08-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



3

Вакуумный регулирующий
электромагнитный клапан
EGR

Поз.



№

Запасной

Части



Наименование



4

Клапан EGR



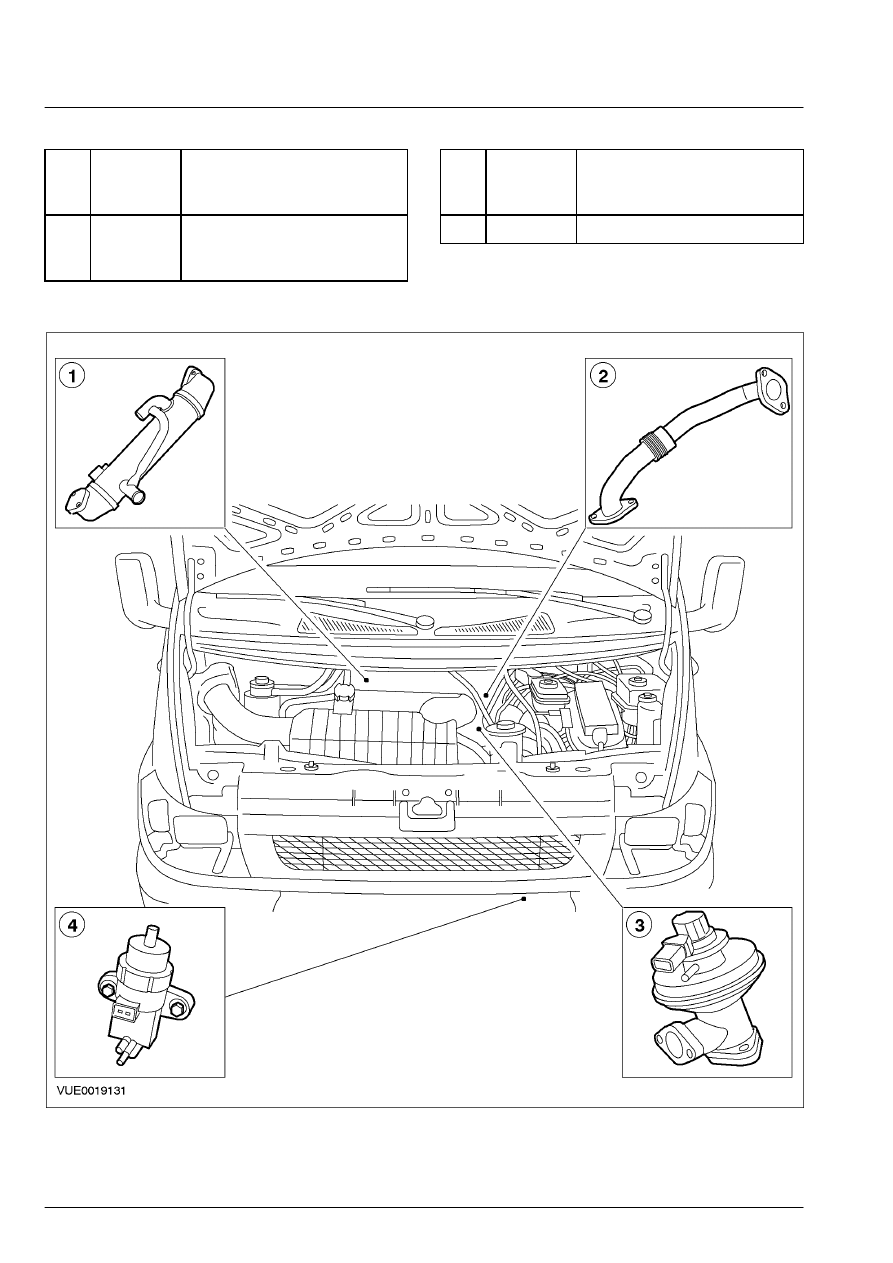

Автомобили с двигателем 2.0L Diesel






303-08-5

Понижение токсичности выхлопа 303-08-5



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



1

Охладитель рециркуляции
отработавших  газов (EGR)

2

Трубопровод, идущий от
охладителя EGR к  клапану
EGR

Поз.



№

Запасной

Части



Наименование



3

Клапан EGR

4

Вакуумный регулирующий
электромагнитный клапан
EGR



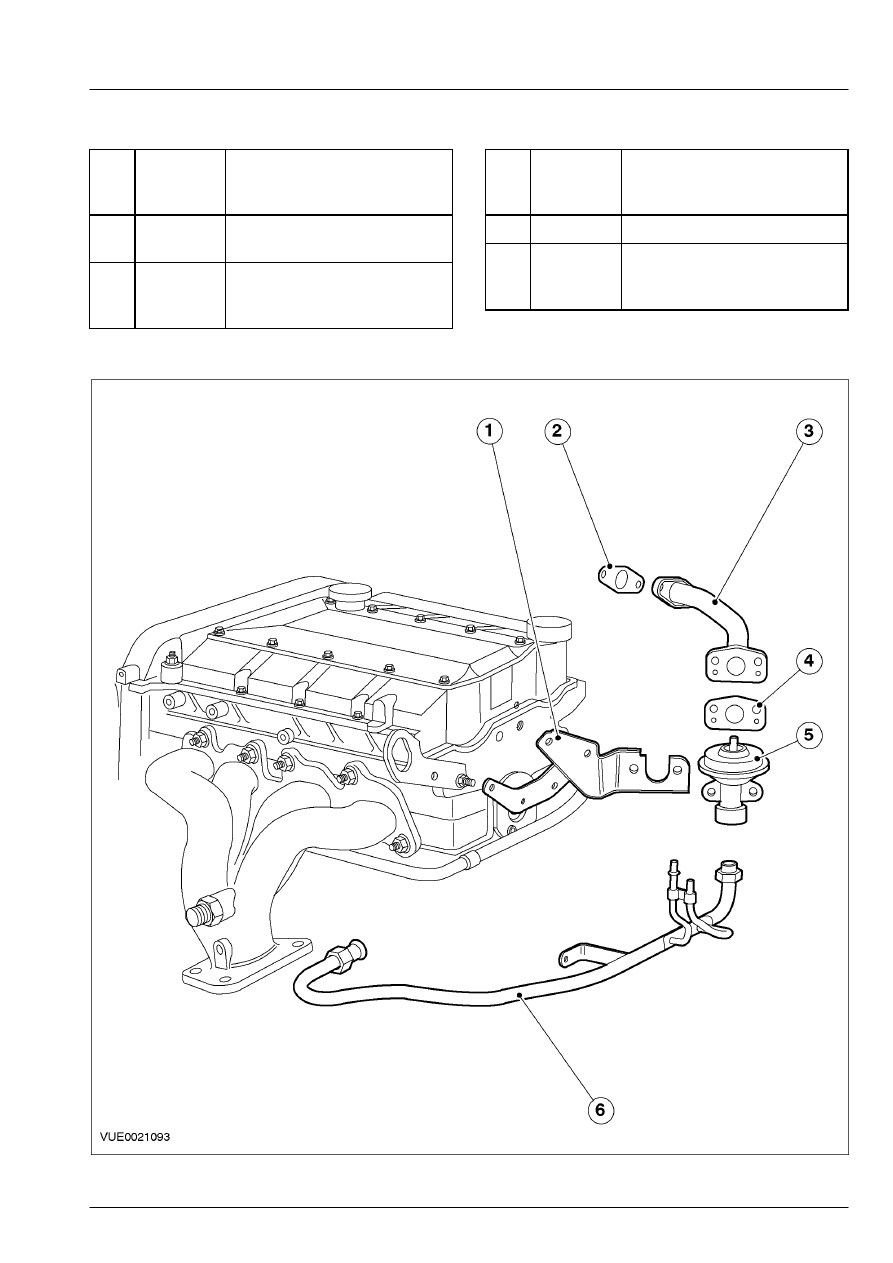

Автомобили с двигателем 2.3L






303-08-6

Понижение токсичности выхлопа 303-08-6



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



1

Опорный кронштейн клапана
рециркуляции отработавших
газов (EGR)

2

Прокладка трубопровода,
идущего от  клапана EGR к
впускному коллектору

3

Трубопровод, идущий от
клапана EGR к  впускному
коллектору

4

Прокладка клапана EGR

5

Клапан EGR

6

Трубопровод, идущий от
выпускного  коллектора к
клапану EGR



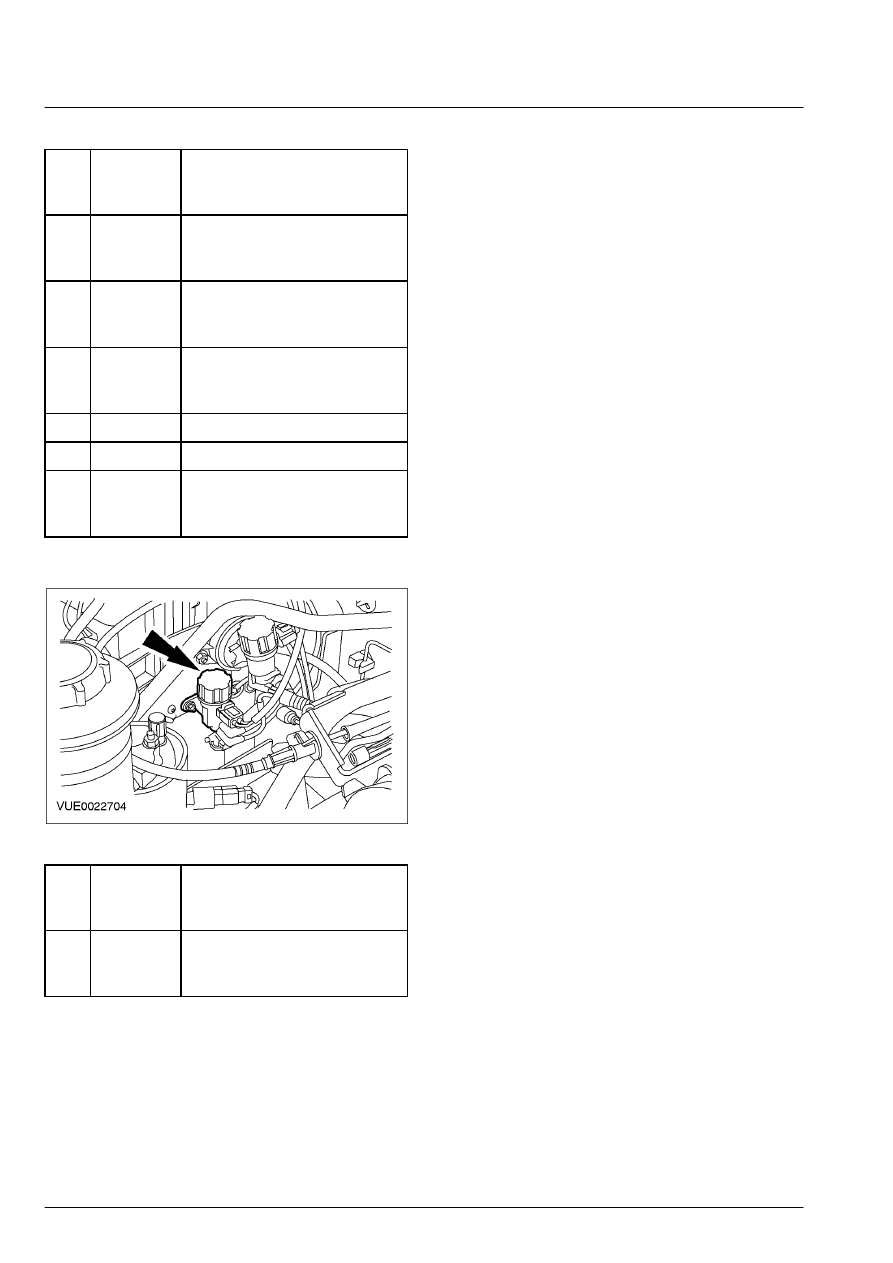

Автомобили с двигателем 2.3L





Поз.



№

Запасной

Части



Наименование



1

Вакуумный регулирующий
электромагнитный клапан
EGR


Все автомобили

Система EGR возвращает отмеренное  количество
отработавших газов обратно в  двигатель, где они
смешиваются с входящей  воздушно-топливной
смесью.  Модуль управления силовым  агрегатом
(PCM) посредством импульсов  заземления
управляет вакуумным  регулирующим
электромагнитным клапаном.  Он регулирует
количество и  продолжительность сигнала
вакуума,  подаваемого к клапану EGR, таким

образом  регулируя высоту подъема клапана и
время  его открывания.

Автомобили с дизельным двигателем

На автомобилях с двигателями 90 л.с., 100  л.с. или
120 л.с. система EGR включает в себя  охладитель
EGR.  Охладитель EGR подсоединен к системе
охлаждения двигателя.  Охладитель EGR
охлаждает  рециркулирующие отработавшие газы,
таким  образом понижая температуру горения, что
в  результате приводит к уменьшению уровня
оксидов азота (NOx) в выпускной трубе.

303-08-7

Понижение токсичности выхлопа 303-08-7



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Понижение токсичности выхлопа



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





•  Электромагнитный

регулирующий
клапан
рециркуляции
отработавших газов
(EGR)

  •  Клапан EGR
  •  Трубопровод EGR
  •  Охладитель EGR
  •  Вакуумные

магистрали

  •  Прокладки/

уплотнения

  •  Шланг (и)/

соединения шлангов



•  Электромагнитный

регулирующий
клапан  EGR

  •  Плавкий

предохранитель (и)

  •  Жгут

электропроводки

  •  Электрический

разъем (ы)

  •  Реле
  •  Датчик (и)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и для
выполнения диагностики системы обратитесь
к WDS.
