Система зажигания двигателя — 2.3L 303-07C-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления катушки зажигания 10

-

89

Болты крепления крышки свечей  зажигания 5 - 44
Свечи зажигания 18

13

-



303-07C-3

Система зажигания двигателя — 2.3L 303-07C-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Система зажигания двигателя





303-07C-4

Система зажигания двигателя — 2.3L 303-07C-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

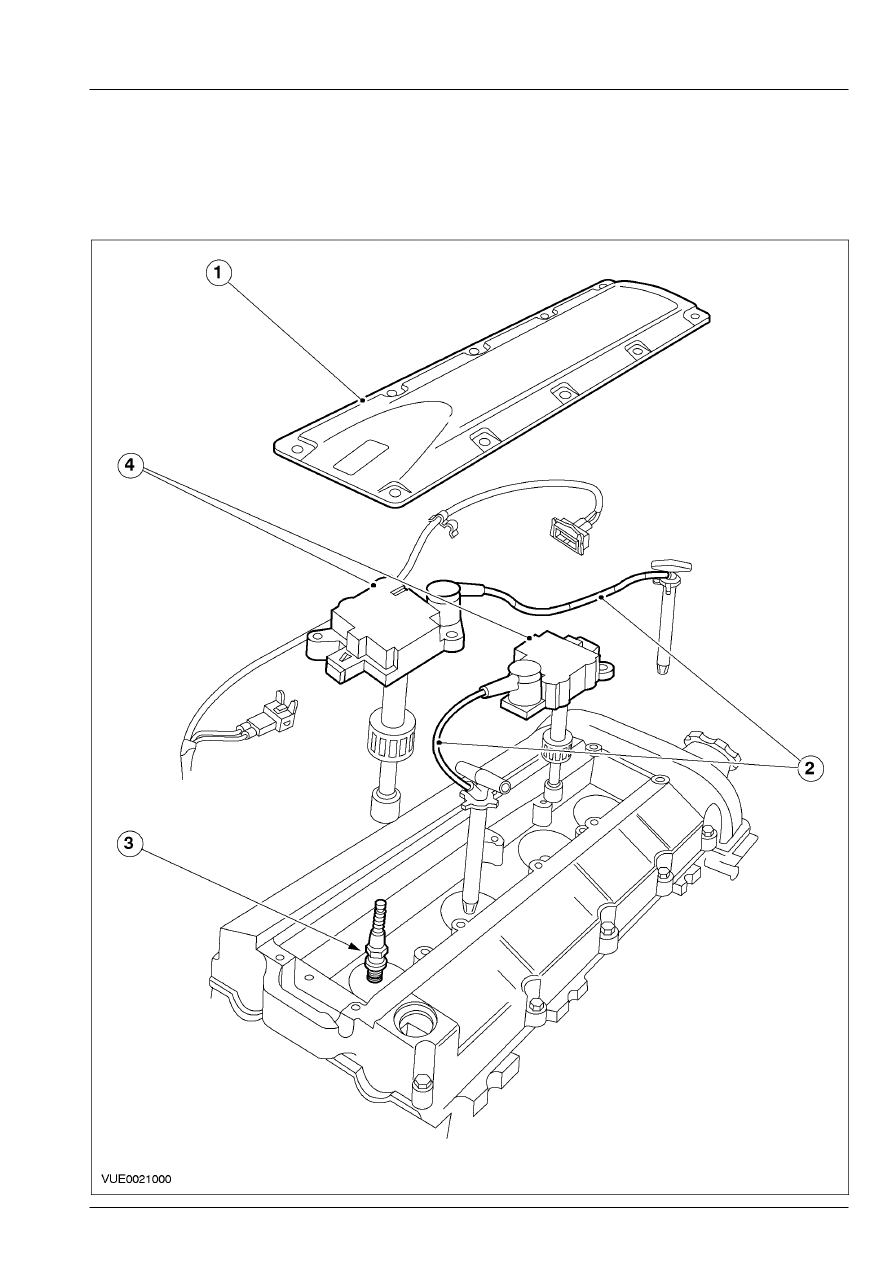

Поз.



№

Запасной

Части



Наименование



1

Крышка свечей зажигания

2

Провода свечей зажигания

3

Свечи зажигания

4

Катушки зажигания



303-07C-5

Система зажигания двигателя — 2.3L 303-07C-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система зажигания двигателя



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Провод (а) свечи

зажигания

  –  Свеча (и) зажигания
  –  Катушка (и)

зажигания



–  Плавкий

предохранитель (и)

  –  Жгут

электропроводки

  –  Электрический

разъем (ы)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если проблема визуально не очевидна,

проверьте признак неисправности и для
выполнения диагностики системы обратитесь
к WDS.
