Система свечей подогрева — 2.0 л дизель 303-07B-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

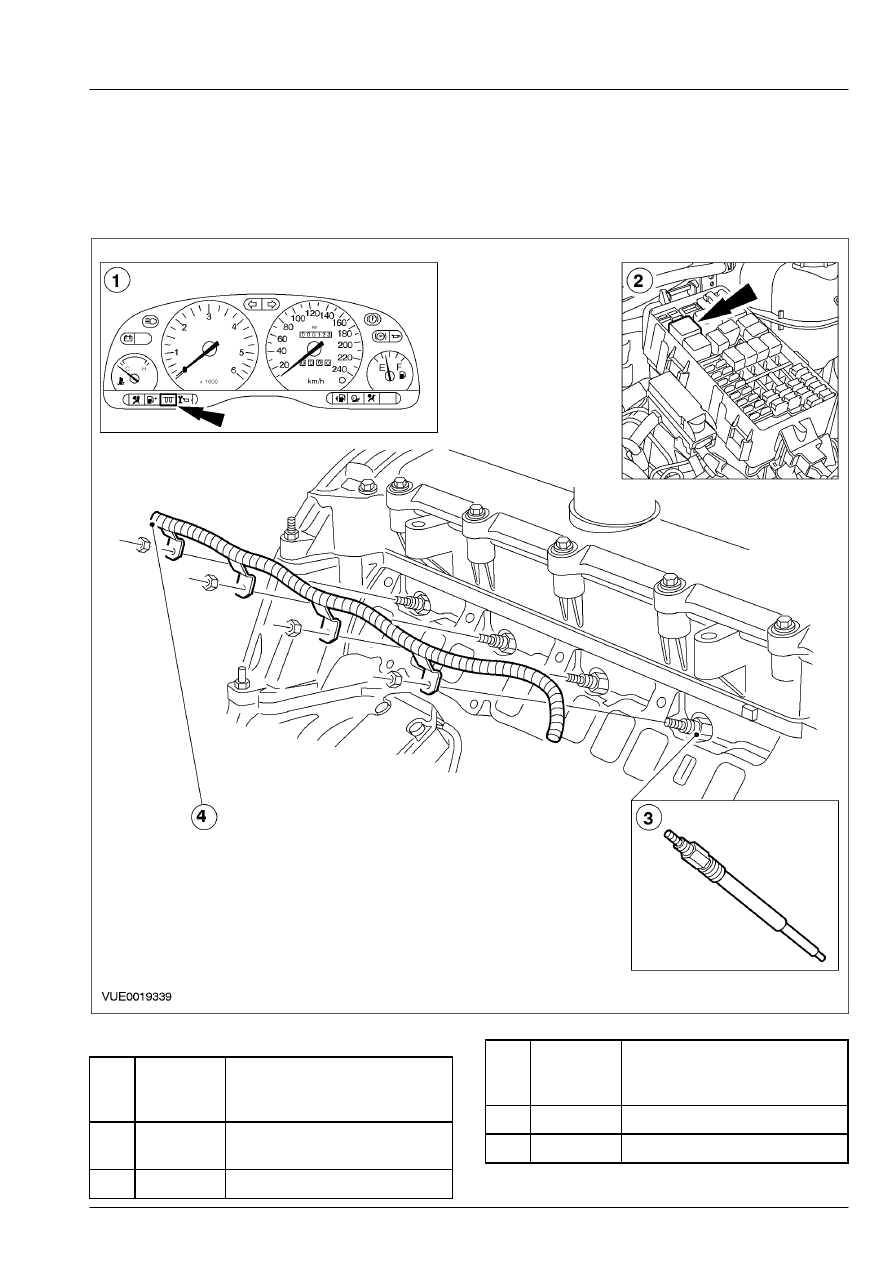

Система свечей подогрева








Поз.



№

Запасной

Части



Наименование



1

Контрольная лампа свечей
подогрева

2

Реле свечей подогрева

Поз.



№

Запасной

Части



Наименование



3

Свеча подогрева

4

Провод свечи подогрева



303-07B-4

Система свечей подогрева — 2.0 л дизель 303-07B-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Свечи подогрева

Свечи подогрева располагаются сбоку на  головке
цилиндров и служат для облегчения  запуска
двигателя и повышения его эффективности.  Свечи
подогрева и  контрольная лампа свечей подогрева
управляются модулем управления силовым
агрегатом (PCM).
Свечи подогрева обеспечивают  предварительный
нагрев камер сгорания, что  облегчает запуск
холодного двигателя.  В процессе
предварительного  нагрева PCM получает сигнал
температуры  двигателя от датчика температуры
головки  цилиндров (CHT) и это определяет
длительность  процесса предварительного нагрева.
Чем ниже температура, тем больше  длительность
предварительного нагрева.  Максимальное время
предварительного нагрева, равное 8  секундам,
соответствует температуре -20°C  или меньшей.
При температуре выше 80°C  предварительный
нагрев не используется.
После запуска двигателя свечи  подогрева
начинают фазу пост-подогрева.  Фаза пост-
подогрева  помогает улучшать параметры
холостого хода  и уменьшать выделение
углеводорода за счет  обеспечения более
эффективного сгорания  сразу после запуска.  Фаза
пост-подогрева работает  только при частоте
вращения коленчатого  вала двигателя, меньшей
чем 2500 об/мин; при  частоте выше этой фаза
пост-подогрева  прерывается, чтобы увеличить
срок службы  свечей подогрева.  Максимальная
длительность фазы  пост-подогрева, равная 30
секундам,  соответствует температуре -20°C или
меньшей.  При температуре выше 50°C фаза  пост-
подогрева отсутствует.

303-07B-5

Система свечей подогрева — 2.0 л дизель 303-07B-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Система свечей подогрева



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков электрических  повреждений.

Таблица визуального осмотра



Электрические факторы





–  Плавкий предохранитель (и)

  –  Реле
  –  Жгут электропроводки
  –  Электрический разъем (ы)
  –  Свеча (и) подогрева
  –  Провод свечей подогрева
  –  Модуль управления силовым агрегатом

(PCM)




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и для
выполнения диагностики системы обратитесь
к WDS.

303-07B-6

Система свечей подогрева — 2.0 л дизель 303-07B-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

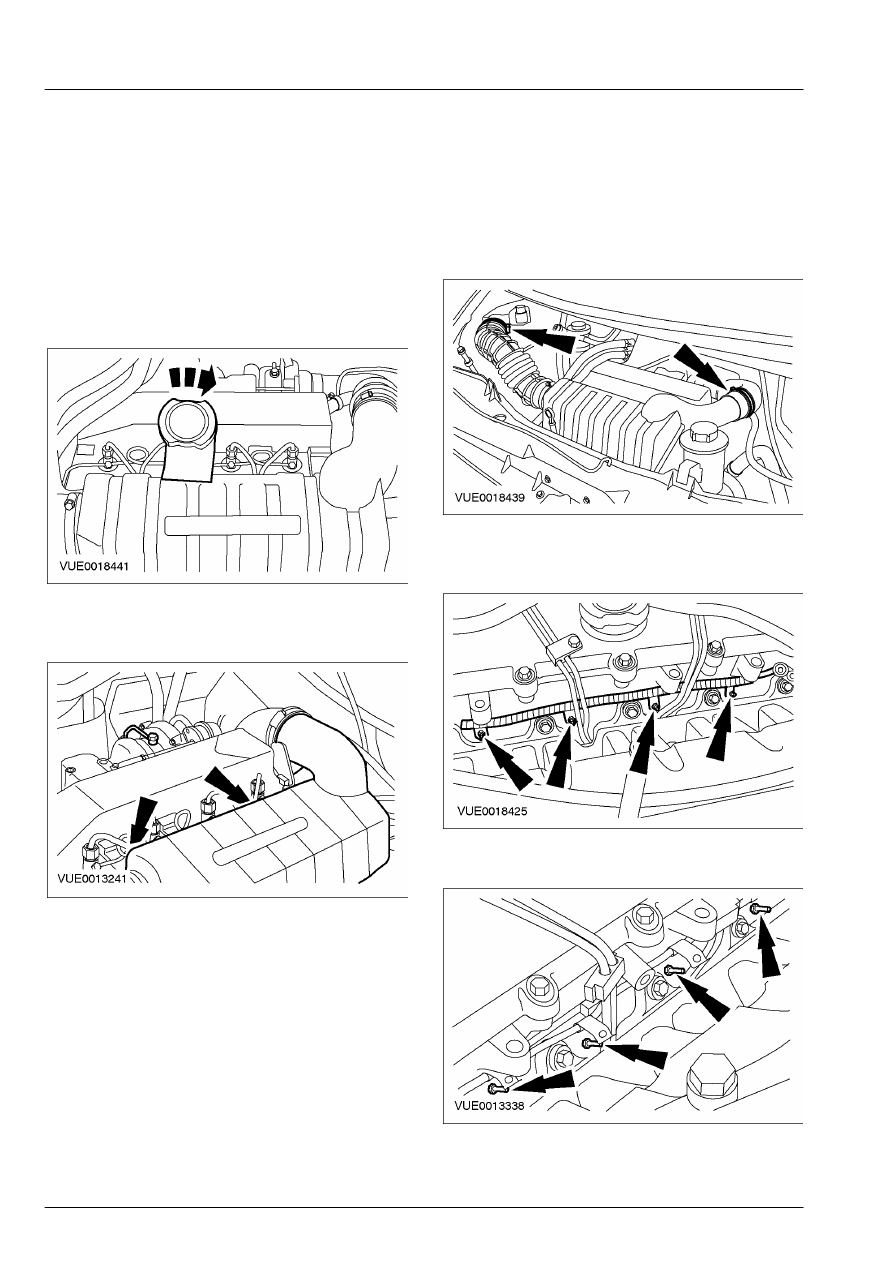

Свечи подогрева (23 777 0)



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите трубопровод маслозаливной

горловины двигателя.









3.  Выверните болты крепления резонатора

системы воздухозабора.









4.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









5.  Рассоедините электрические разъемы

свечей подогрева.









6.  Снимите свечи подогрева.
