303-07C-6

Система зажигания двигателя — 2.3L 303-07C-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

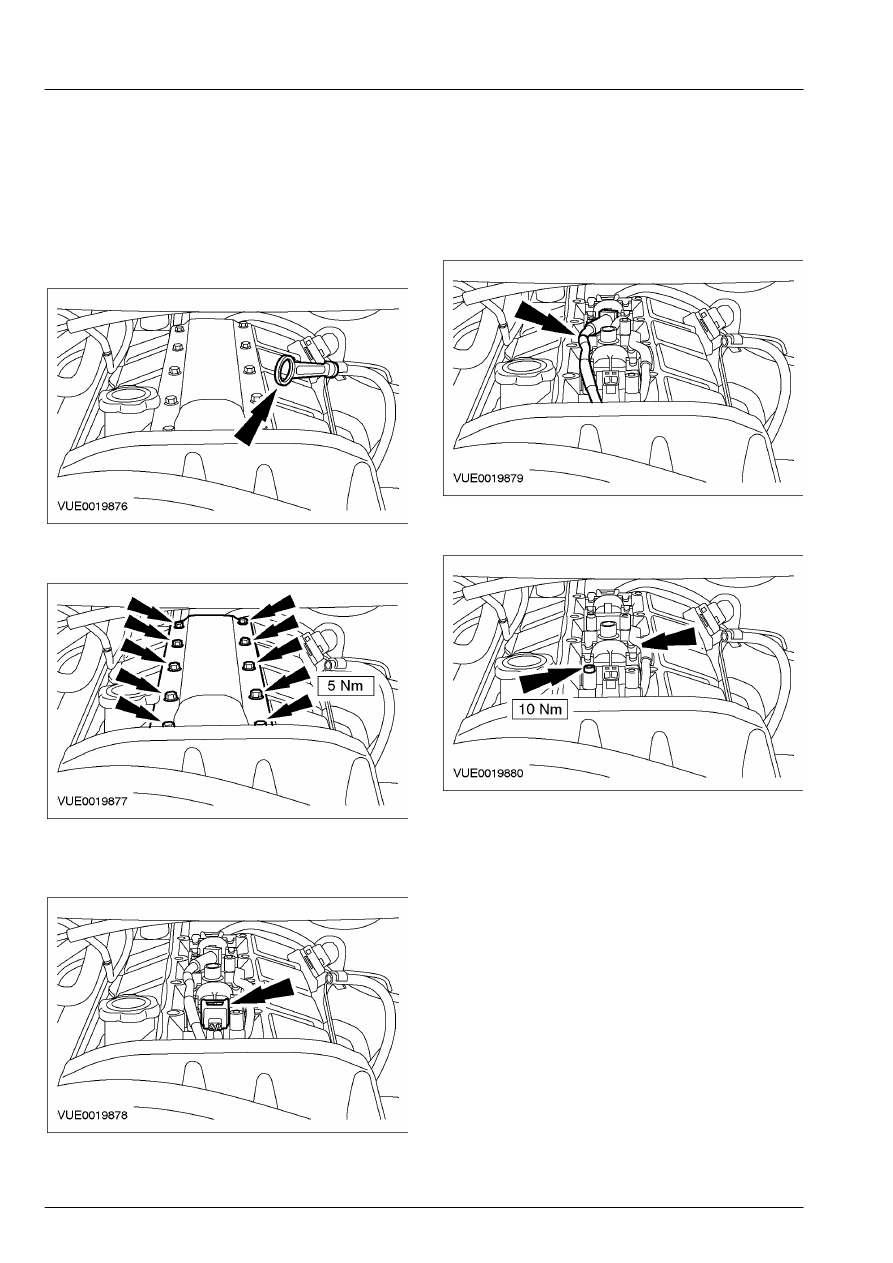

Катушка зажигания (22 414 0)



Снятие



1.  Снимите индикатор уровня моторного

масла.









2.  Снимите крышку свечей зажигания.









3.  Рассоедините электрический разъем

катушки зажигания.









4.  Отсоедините провод свечи зажигания от

катушки зажигания.









5.  Снимите катушку зажигания.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

303-08-1

Понижение токсичности выхлопа 303-08-1



РАЗДЕЛ 303-08 Понижение токсичности выхлопа

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-08-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Понижение токсичности выхлопа...................................................................................................



303-08-3

ДИАГНОСТИКА И ПРОВЕРКИ





Понижение токсичности выхлопа...................................................................................................



303-08-7

Осмотр и проверка...........................................................................................................................

303-08-7

СНЯТИЕ И УСТАНОВКА





Клапан рециркуляции отработавших газов (EGR) — 2.4 л дизель ...................... (23 312 0)



303-08-8



Клапан рециркуляции отработавших газов (EGR) — 2.0 л дизель ...................... (23 312 0)



303-08-11



Клапан рециркуляции отработавших газов (EGR) — 2.3L ................................... (23 312 0)



303-08-14



Трубопровод, идущий от выпускного коллектора к клапану рециркуляции

отработавших газов (EGR) — 2.3L.........................................................................

(23 301 0)



303-08-15



Охладитель системы рециркуляции отработавших газов (EGR) — 2.4 л дизель ......................



303-08-16



Охладитель системы рециркуляции отработавших газов (EGR) — 2.0 л дизель ......................



303-08-21



303-08-2

Понижение токсичности выхлопа 303-08-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки — Автомобили с дизельными двигателями



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления клапана рециркуляции
отработавших газов (EGR)

10 - 89

Болт крепления опорного кронштейна к
охладителю EGR

22 16  -

Болт крепления опорного кронштейна  охладителя
EGR к головке цилиндров

22 16  -

Болты крепления охладителя EGR к  трубопроводу
клапана EGR

22 16  -

Зажимная гайка крепления охладителя EGR  к
выпускному коллектору

10 - 89

Болты крепления трубопровода EGR к  клапану
EGR

10 - 89

Болты крепления охладителя EGR к  выпускному
коллектору

24 18  -

Болты крепления охладителя EGR

10

-

89

Болты крепления кронштейна шланга
охлаждающей жидкости охладителя EGR

10 - 89



Спецификации моментов затяжки — Автомобили с двигателем 2.3L



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления клапана рециркуляции
отработавших газов (EGR)

23 17  -

Болты крепления опорного кронштейна  клапана
EGR

23 17  -

Гайка опорного кронштейна клапана  EGR

9

-

80

Ниппельные соединения трубопровода,  идущего от
выпускного коллектора к клапану  EGR

47 35  -

Болты крепления трубопровода, идущего  от
клапана EGR к впускному коллектору

23 17  -

Гайка опорного кронштейна  трубопровода,
идущего от выпускного  коллектора к клапану EGR

9 - 80



303-08-3

Понижение токсичности выхлопа 303-08-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

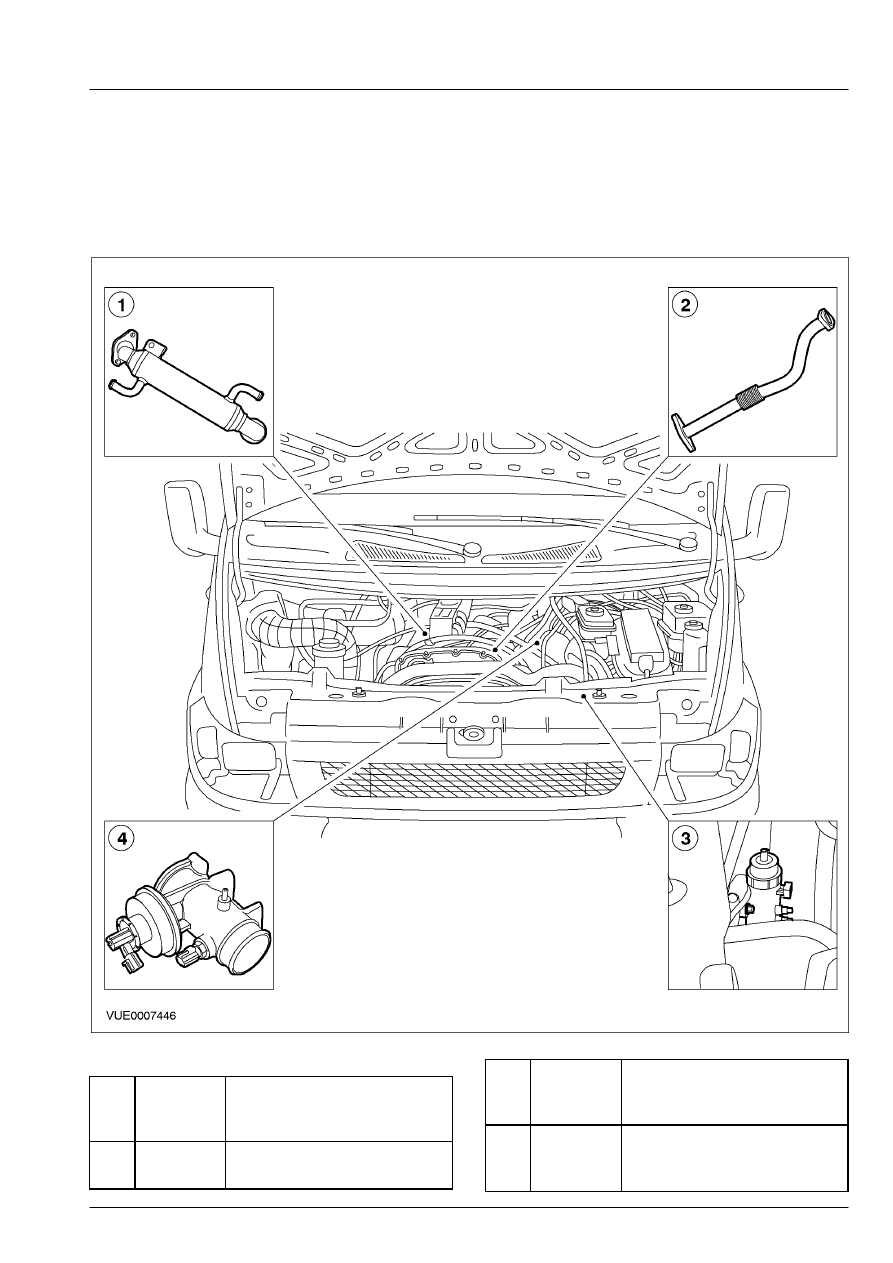

Понижение токсичности выхлопа



Автомобили с двигателем 2.4L Diesel






Поз.



№

Запасной

Части



Наименование



1

Охладитель рециркуляции
отработавших  газов (EGR)

Поз.



№

Запасной

Части



Наименование



2

Трубопровод, идущий от
охладителя EGR к  клапану
EGR
