РАЗДЕЛ 303-12 Распределение и фильтрация

впускаемого воздуха

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-12-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Распределение и фильтрация впускаемого воздуха ......................................................................



303-12-3

ДИАГНОСТИКА И ПРОВЕРКИ





Распределение и фильтрация впускаемого воздуха ......................................................................



303-12-5

Осмотр и проверка...........................................................................................................................

303-12-5

Проверка элементов ........................................................................................................................

303-12-5

СНЯТИЕ И УСТАНОВКА





Охладитель наддувочного воздуха .......................................................................... (23 620 0)



303-12-6



Воздушный фильтр.................................................................................................... (23 174 0)



303-12-9



303-12-2

Распределение и фильтрация впускаемого воздуха 303-12-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления охладителя  наддувочного воздуха

8 - 71

Болт крепления впускного трубопровода
воздушного фильтра

8 - 71

Нижний болт опорного кронштейна  радиатора 15  11

-

Болты крепления опорного кронштейна  радиатора 9

-

80

Болты крепления накопителя 10

-

89



303-12-3

Распределение и фильтрация впускаемого воздуха 303-12-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

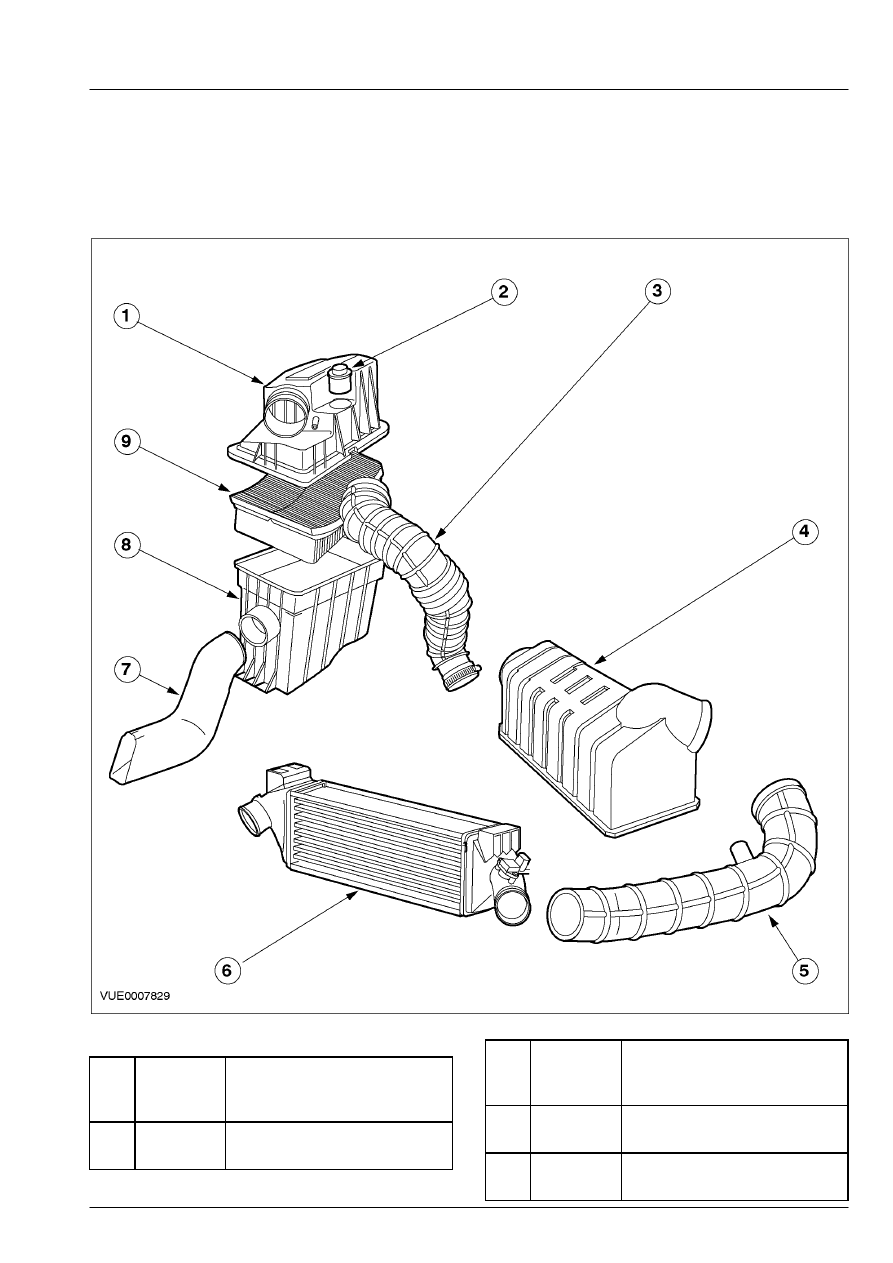

Распределение и фильтрация впускаемого воздуха








Поз.



№

Запасной

Части



Наименование



1

Крышка корпуса воздушного
фильтра

Поз.



№

Запасной

Части



Наименование



2

Индикатор воздушного
фильтра

3

Выпускной трубопровод
воздушного  фильтра

303-12-4

Распределение и фильтрация впускаемого воздуха 303-12-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



4

Резонатор системы
воздухозабора -  автомобили
с двигателем 2.0L Diesel

5

Трубопровод, идущий от
резонатора  системы
воздухозабора к
турбокомпрессору -
автомобили с двигателем
2.0L Diesel

6

Охладитель наддувочного
воздуха -  автомобили с
дизельным двигателем

7

Впускной трубопровод
воздушного  фильтра

8

Воздушный фильтр

9

Фильтрующий элемент
воздушного  фильтра
