303-04A-53

Подача топлива и органы управления — 2.4 л дизель 303-04A-53



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 52.  Запустите двигатель и плавно в течение

приблизительно 2 - 3 минут поднимите
частоту  вращения коленчатого вала
двигателя до 1000  об/мин, так чтобы в
прозрачной  пластмассовой трубке не
стало видно  пузырьков воздуха.

 53.  Выключите двигатель.
 54.  Снимите прозрачную пластмассовую

трубку.

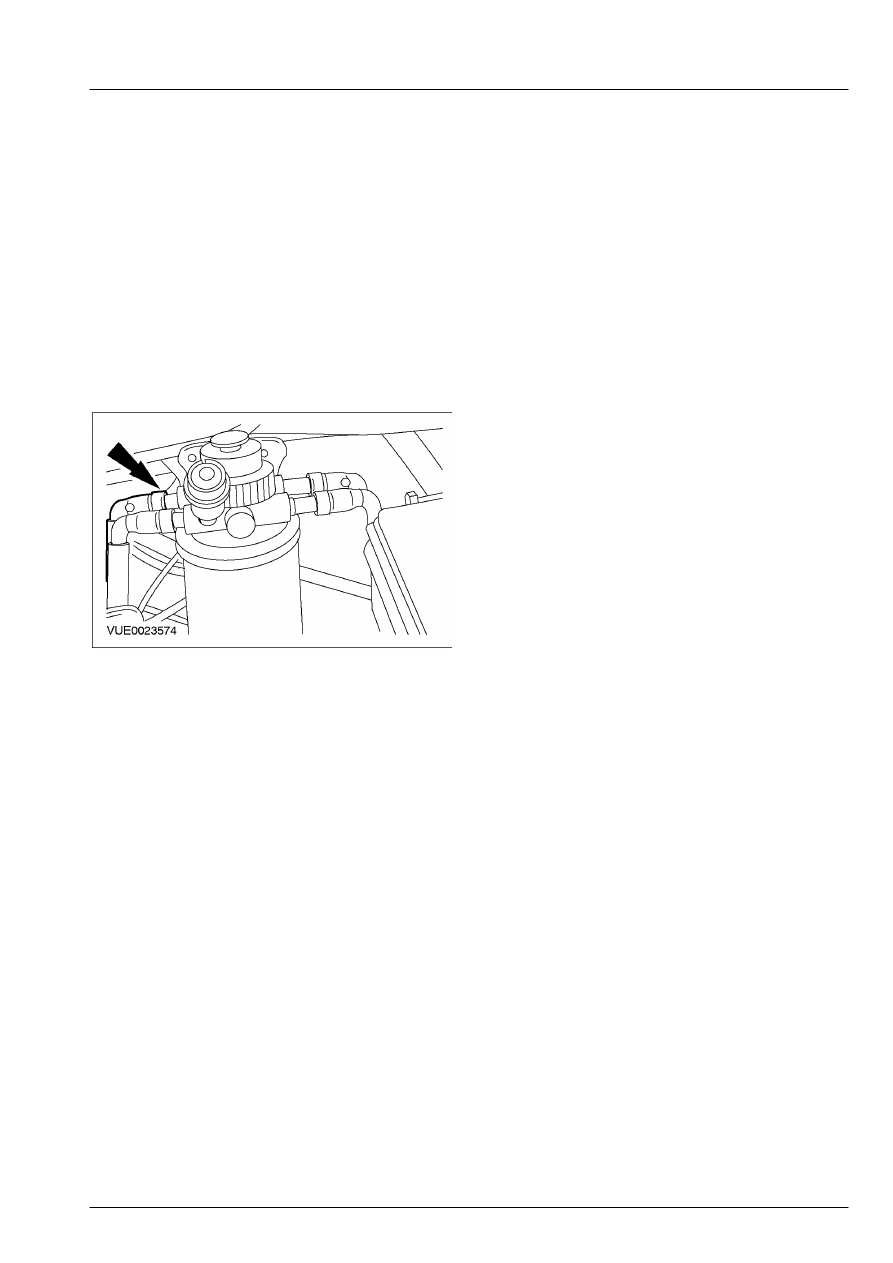

 55.  Подсоедините к топливному фильтру

возвратный топливопровод, идущий от
топливного насоса высокого давления к
топливному фильтру.







303-04B-1

Подача топлива и органы управления 303-04B-1



РАЗДЕЛ 303-04B Подача топлива и органы

управления

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-04-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Подача топлива и органы управления ............................................................................................



303-04-3

Топливные форсунки ......................................................................................................................

303-04-4

Топливный насос высокого давления............................................................................................

303-04-4

ДИАГНОСТИКА И ПРОВЕРКИ





Подача топлива и органы управления ............................................................................................



303-04-5

Осмотр и проверка...........................................................................................................................

303-04-5

Таблица признаков неисправности................................................................................................

303-04-6

СНЯТИЕ И УСТАНОВКА





Топливные форсунки................................................................................................. (23 455 0)



303-04-23



Топливный насос высокого давления...................................................................... (23 414 0)



303-04-25



303-04B-2

Подача топлива и органы управления — 2.0 л дизель 303-04B-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Стопорные втулки топливных  форсунок 52

38

-

Ниппельные соединения возвратного
топливопровода топливных форсунок

8 - 71

Ниппельные соединения питающих
топливопроводов высокого давления

35 26  -

Болты крепления опорного кронштейна  топливного
насоса высокого давления

22 16  -

Болты крепления топливного насоса  высокого
давления

22 16  -

Болты крепления звездочки топливного  насоса
высокого давления

32 24  -

Гайки крепления опорного кронштейна  питающих
топливопроводов высокого  давления

9 - 80

Болт крепления опорного кронштейна  питающих
топливопроводов высокого  давления к головке
цилиндров

19 14  -



303-04B-3

Подача топлива и органы управления — 2.0 л дизель 303-04B-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

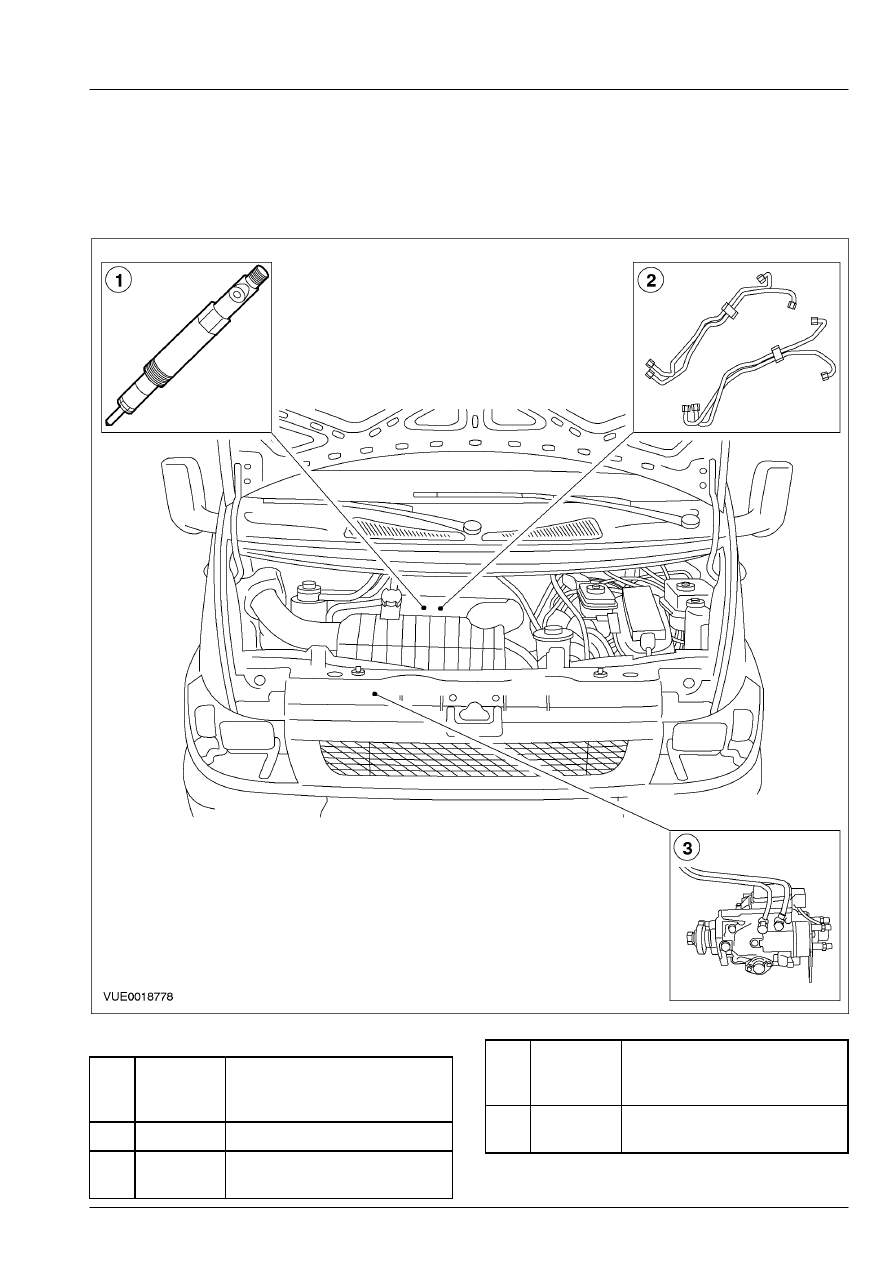

Подача топлива и органы управления








Поз.



№

Запасной

Части



Наименование



1

Топливные форсунки

2

Питающие топливопроводы
высокого  давления

Поз.



№

Запасной

Части



Наименование



3

Топливный насос высокого
давления
