303-04A-45

Подача топлива и органы управления — 2.4 л дизель 303-04A-45



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



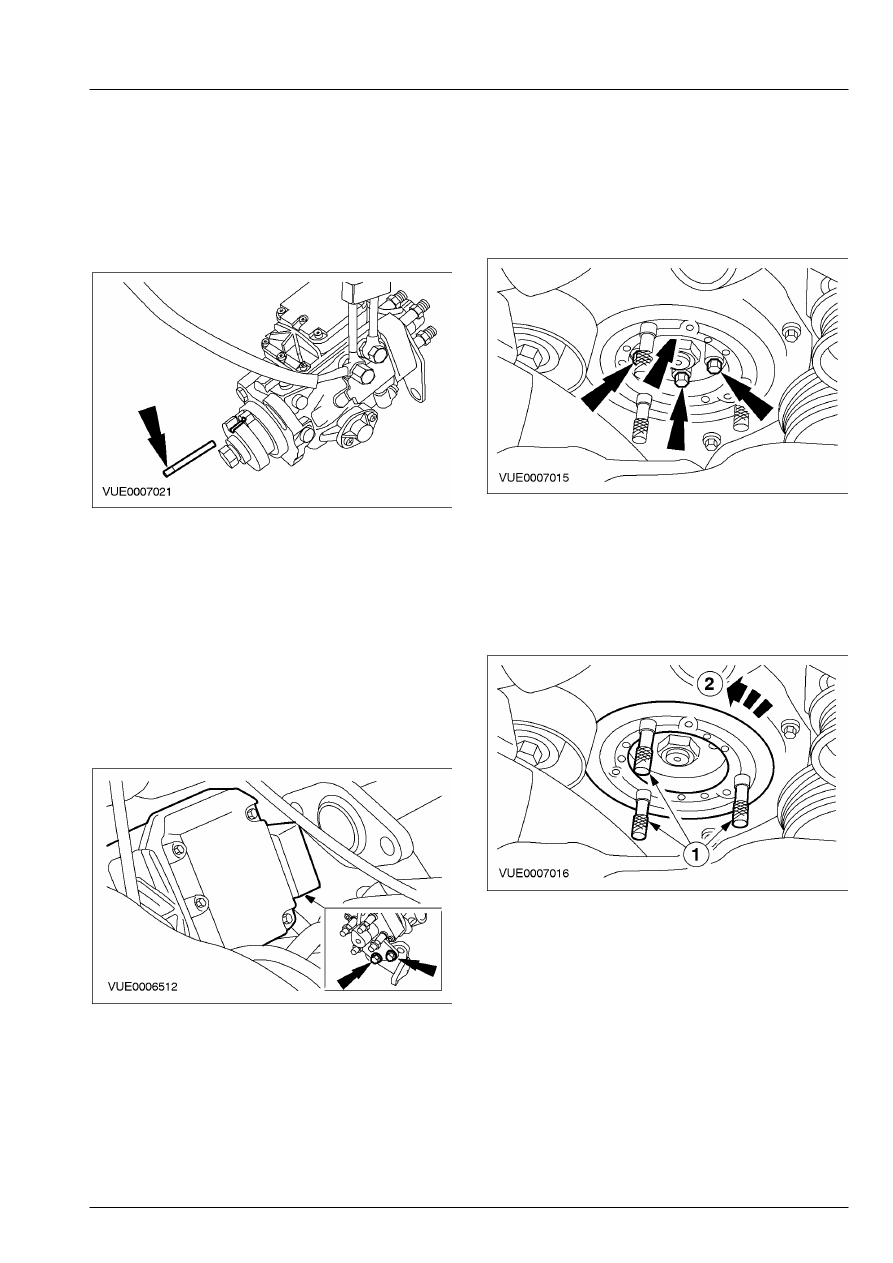

3.  Используя подходящий штырь диаметром 6

мм и длиной 65 мм, переустановите
распределение топливного насоса высокого
давления.

        •  Вставьте штырь в предусмотренные

вырезы.







4. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения и
прокладку  топливного насоса высокого
давления.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
болты  опорного кронштейна к топливному насосу
высокого давления.
    Установите топливный насос высокого

давления и установите болты крепления
опорного кронштейна к топливному насосу
высокого давления.







5. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте болты  крепления звездочки
топливного насоса  высокого давления.

    Установите болты крепления звездочки

топливного насоса высокого давления.









6.  Снимите специальный инструмент со

звездочки топливного насоса высокого
давления.

       1. Снимите штифты.
       2. Поверните специальный инструмент  против

часовой стрелки.







303-04A-46

Подача топлива и органы управления — 2.4 л дизель 303-04A-46



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



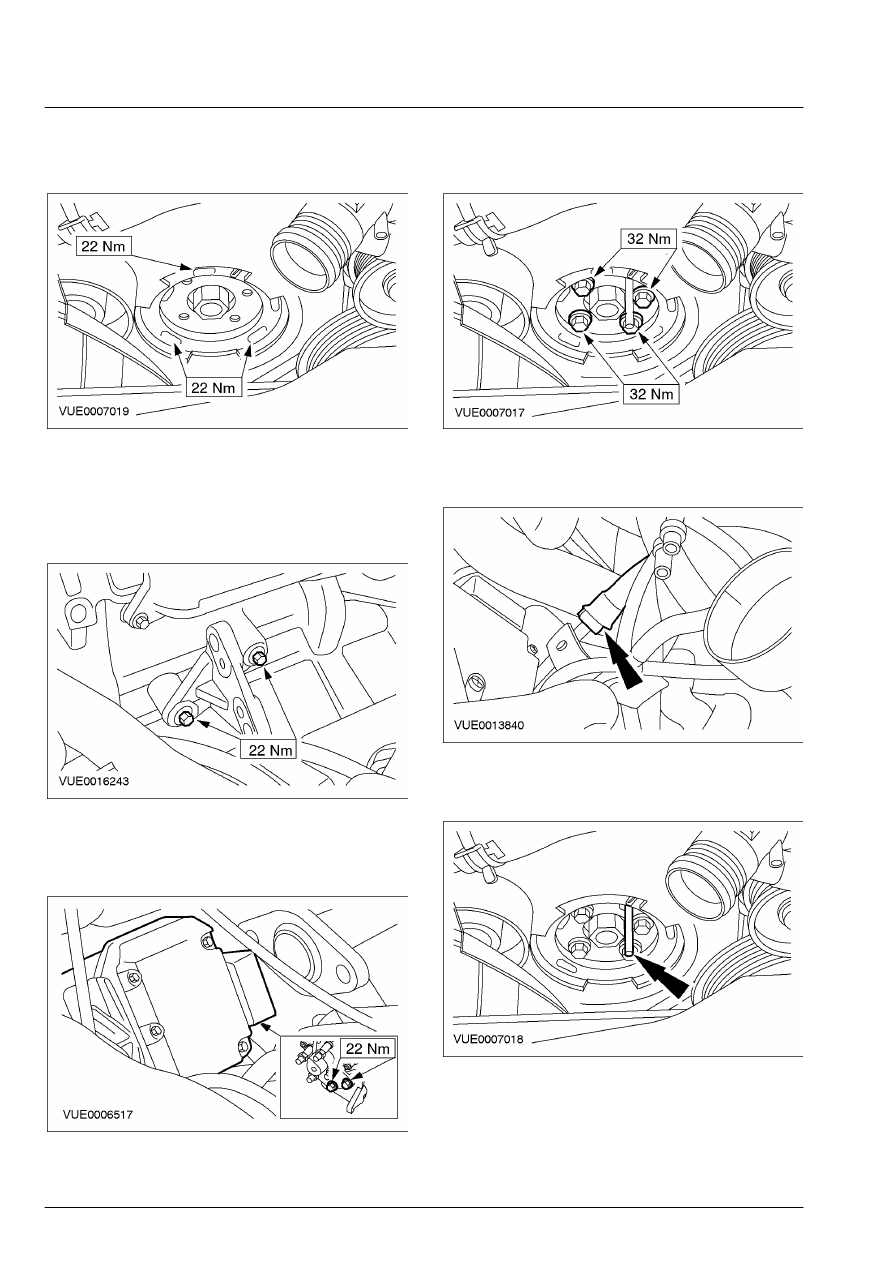

7.  Затяните болты крепления топливного

насоса высокого давления.









8.  Затяните болты крепления опорного

кронштейна топливного насоса высокого
давления к блоку цилиндров (для
наглядности  топливный насос высокого
давления показан  в снятом положении).









9.  Затяните болты крепления опорного

кронштейн к топливному насосу высокого
давления.









10.  Затяните болты крепления звездочки

топливного насоса высокого давления.









11.  Подсоедините питающий топливопровод к

топливному насосу высокого давления.









12.  Снимите штырь настройки распределения

топливного насоса высокого давления.









13.  Используя подходящую краску, отметьте

положение шкива коленчатого вала
относительно передней крышки двигателя.

303-04A-47

Подача топлива и органы управления — 2.4 л дизель 303-04A-47



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

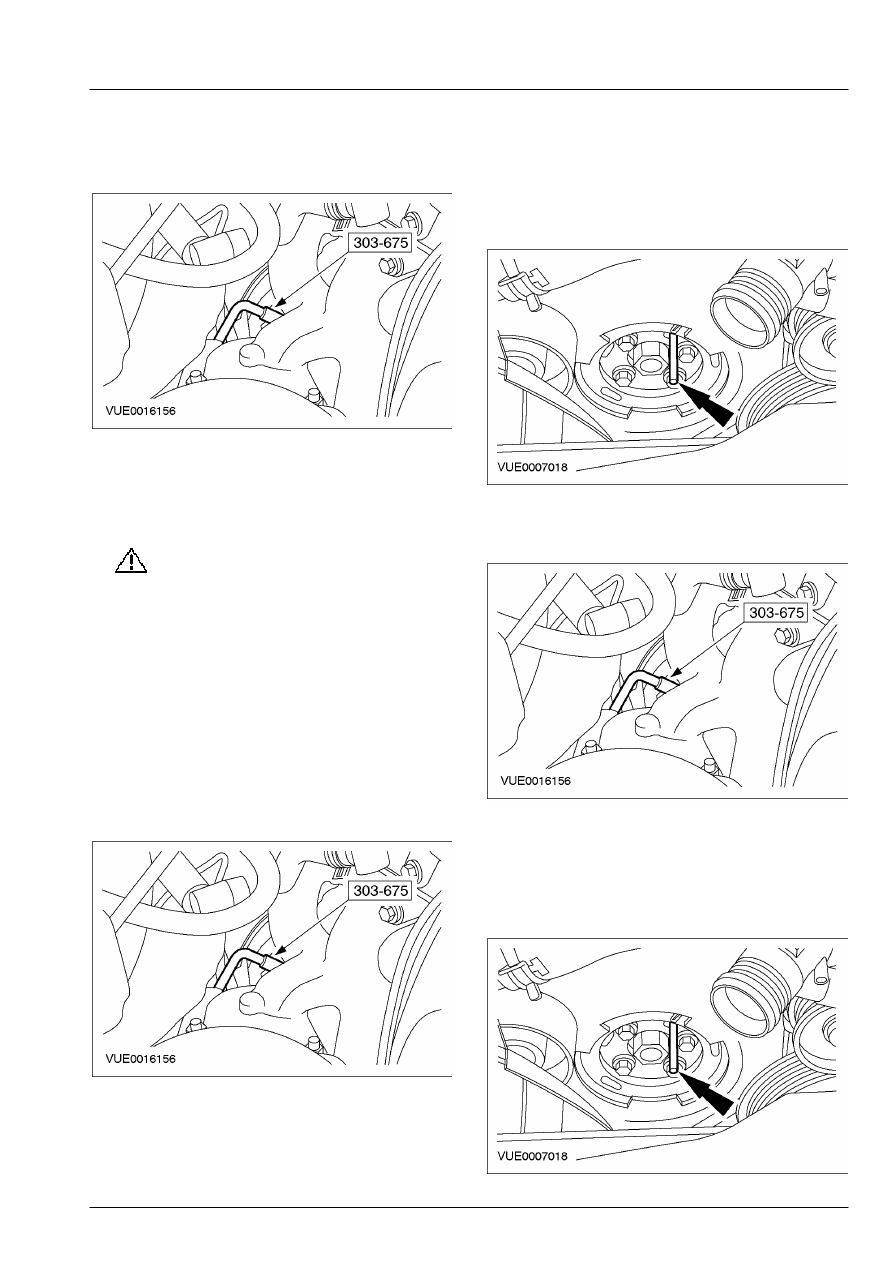

 14.  Извлеките специальный инструмент из

отверстия для датчика CKP.







15. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Проверните двигатель на два  оборота.

16.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

проворачивать двигатель,  когда
специальный инструмент полностью
вставлен в маховик.  Неследование
этому указанию может  привести к
повреждению отверстия для  датчика
CKP.

ПРИМЕЧАНИЕ: Двигатель следует
проворачивать  только в нормальном направлении
вращения  коленчатого вала.
    Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(в.м.т.) и вставьте специальный
инструмент в  отверстие для датчика CKP.









17.  Вставьте штырь настройки  распределения

топливного насоса высокого  давления,
чтобы проверить настройку
распределения топливного насоса
высокого  давления.









18.  Извлеките специальный инструмент из

отверстия для датчика CKP.









19.  Установите датчик СКР.    За

дополнительной информацией обратитесь
к Разделу 303-14.

 20.  Снимите штырь настройки распределения

топливного насоса высокого давления.







303-04A-48

Подача топлива и органы управления — 2.4 л дизель 303-04A-48



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

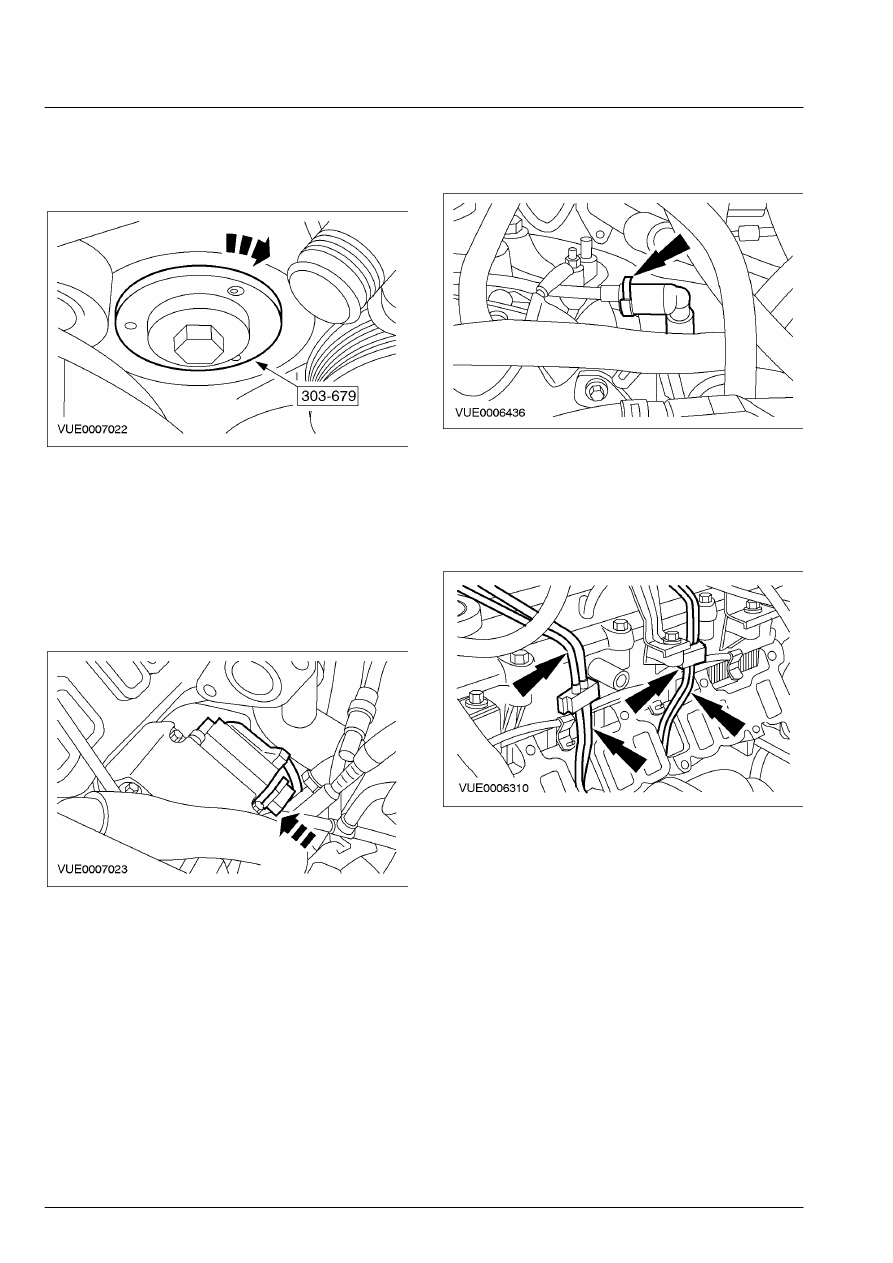

21.  Используя специальный инструмент,

установите крышку доступа к звездочке
топливного насоса высокого давления.







22. ПРИМЕЧАНИЕ: Удостоверьтесь в чистоте

штырей  разъема блока управления топливным
насосом  высокого давления.

    Состыкуйте штекерный разъем блока

управления топливным насосом высокого
давления.

        •  Сдвиньте стопорный элемент в требуемое

положение.









23.  Подсоедините возвратный топливопровод

к топливным форсункам.







24. ПРИМЕЧАНИЕ: Установите новые

питающие  топливопроводы высокого
давления.

    Установите питающие топливопроводы

высокого давления.
