Подача топлива и органы управления — 2.4 л дизель 303-04A-49



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

25. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  ниппельные соединения питающих
топливопроводов высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливному насосу
высокого давления.







26. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  ниппельные соединения питающих
топливопроводов высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливным
форсункам.







27. ПРИМЕЧАНИЕ: Для приложения

правильного усилия  затяжки к ниппельным
соединениям питающего  топливопроводов
высокого давления на  топливном насосе
высокого давления следует  снять стартер.

    Снимите стартер.    За дополнительной

информацией обратитесь к Разделу 303-06.

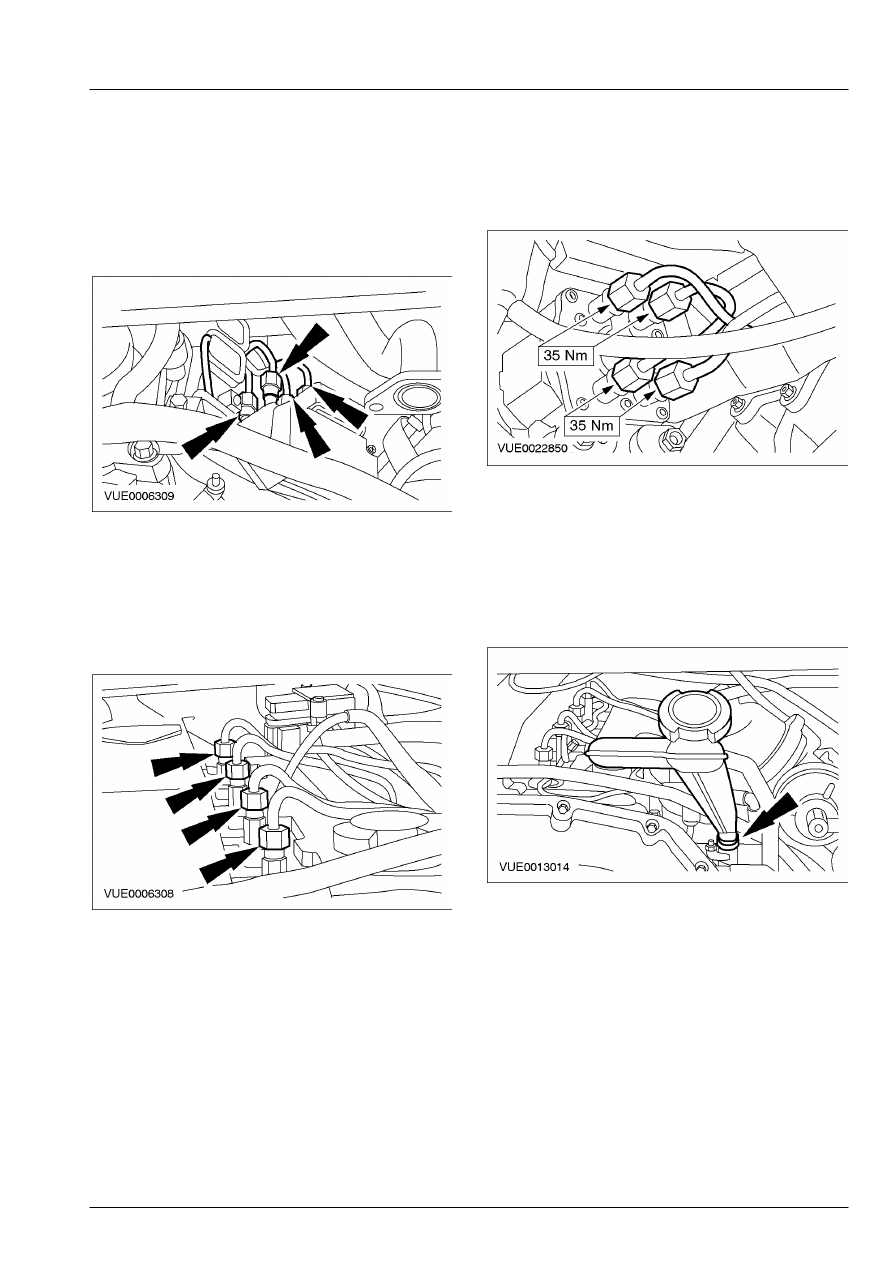

 28.  Затяните ниппельные соединения

питающих топливопроводов высокого
давления на топливном насосе высокого
давления.









29.  Установите стартер.    За дополнительной

информацией обратитесь к Разделу 303-06.

 30.  Установите впускной коллектор.    За

дополнительной информацией обратитесь
к Разделу 303-01A / 303-01B / 303-01C.

 31.  Установите трубопровод маслозаливной

горловины.







303-04A-50

Подача топлива и органы управления — 2.4 л дизель 303-04A-50



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



32.  Состыкуйте штекерный разъем датчика

CHT.









33.  Наденьте ремень привода аксессуаров.    За

дополнительной информацией обратитесь
к Разделу 303-05.

 34.  Установите клапан EGR.    За

дополнительной информацией обратитесь
к Разделу 303-08.

 35.  Отсоедините от топливного фильтра

возвратную магистраль, идущую от
топливного насоса высокого давления к
топливному фильтру.    За дополнительной
информацией обратитесь к Разделу 310-00.

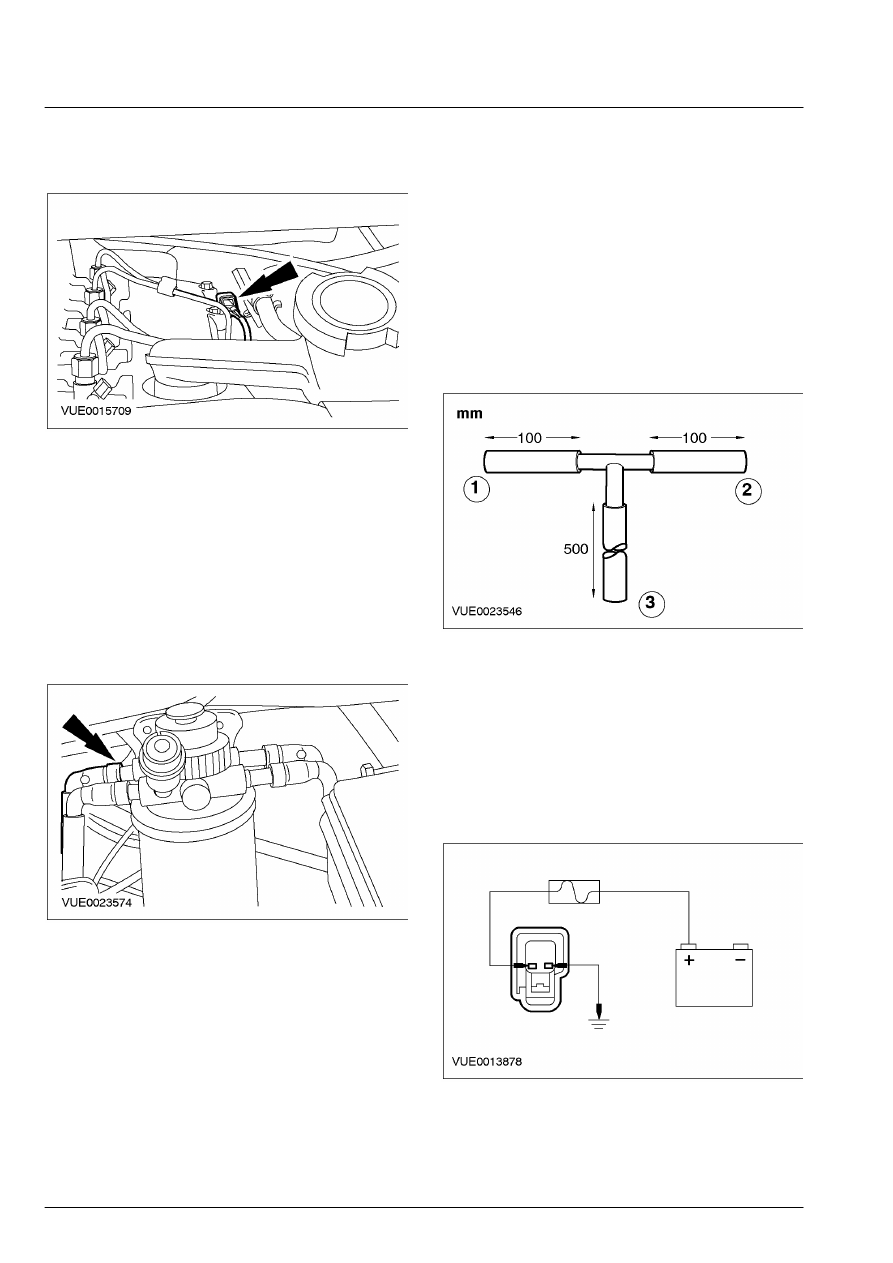

36.  Используя подходящую прозрачную

пластмассовую трубку и соединители,
изготовьте и установите трубку для
удаления воздуха, как показано на
рисунке.

       1. Подсоедините трубку для удаления  воздуха

к возвратному топливопроводу,  идущему от
топливного насоса высокого  давления.

       2. Подсоедините трубку для удаления  воздуха

к топливному фильтру.

       3. Поместите трубку для удаления воздуха  в

подходящую емкость.









37.  Рассоедините штекерный разъем

подающего топливного насоса.

 38.  Используя соединительный провод с

плавким предохранителем на 15A,
обеспечьте  подачу напряжения
аккумулятора и проведите  цепь
заземления к штекерному разъему
подающего топливного насоса, чтобы
запустить подающий топливный насос.









39.  Когда в емкость потечет топливо без

воздуха, снимите трубку для удаления
воздуха.

303-04A-51

Подача топлива и органы управления — 2.4 л дизель 303-04A-51



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

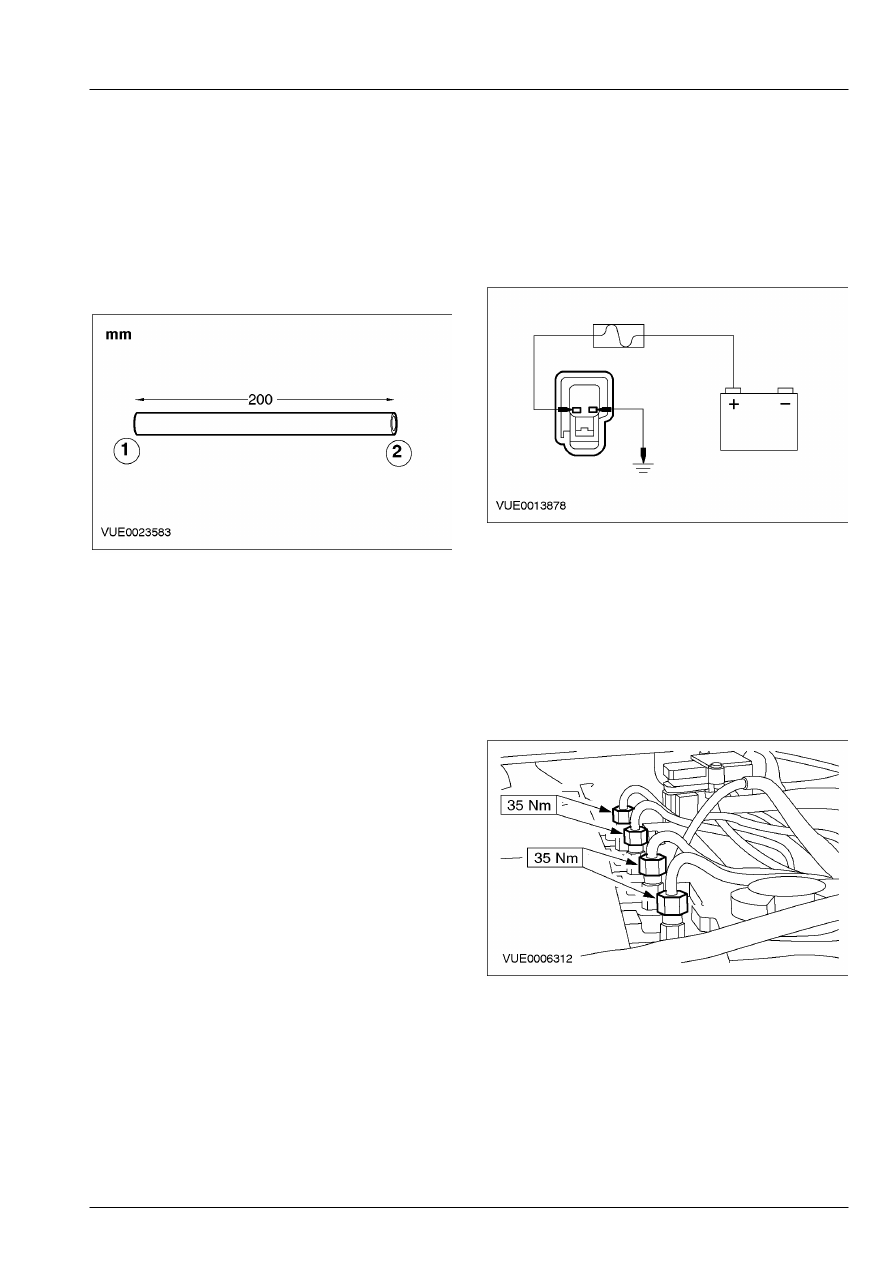

 40.  Установите прозрачную пластмассовую

трубку, как показано на рисунке.

       1. Подсоедините прозрачную пластмассовую

трубку к возвратному топливопроводу,
идущему от топливного насоса высокого
давления.

       2. Подсоедините прозрачную пластмассовую

трубку к топливному фильтру.







41. ПРИМЕЧАНИЕ: Если был установлен новый

топливный  насос высокого давления и при
подаче  топлива по магистралям высокого
давления  возникли трудности, прежде чем
удалять  воздух из питающих топливопроводов
высокого давления, следует с помощью WDS
настроить конфигурацию насоса на
соответствие PCM.

    Удостоверьтесь в том, что двигатель все

еще находится в положении верхней
мертвой  точки; для этого проверьте
отметки,  сделанные краской.

 42.  Используя соединительный провод с

плавким предохранителем на 15A,
обеспечьте  подачу напряжения
аккумулятора и проведите  цепь
заземления к штекерному разъему
подающего топливного насоса, чтобы
запустить подающий топливный насос.







43. ПРИМЕЧАНИЕ: Только один питающий

топливопровод  высокого давления будет
показывать  признаки вытекания топлива.

    Визуально осмотрите питающие

топливопроводы высокого давления и
затяните ниппельное соединение
питающего  топливопровода высокого
давления, который  показывает признаки
вытекания топлива.







44. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Используя отметки, сделанные краской в

качестве указателей, медленно проверните
двигатель на 180 градусов.

 45.  Повторите действия по п.п. 43 и 44, чтобы

удалить воздух из каждого из трех

303-04A-52

Подача топлива и органы управления — 2.4 л дизель 303-04A-52



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

оставшихся питающих топливопроводов
высокого давления.

46. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

две секции  опорного кронштейна питающего
топливопровода высокого давления лишь  чуть-
чуть отпущены, чтобы проскальзывать
относительно друг друга.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
гайки  крепления опорного кронштейна к
питающим  топливопроводам высокого давления.

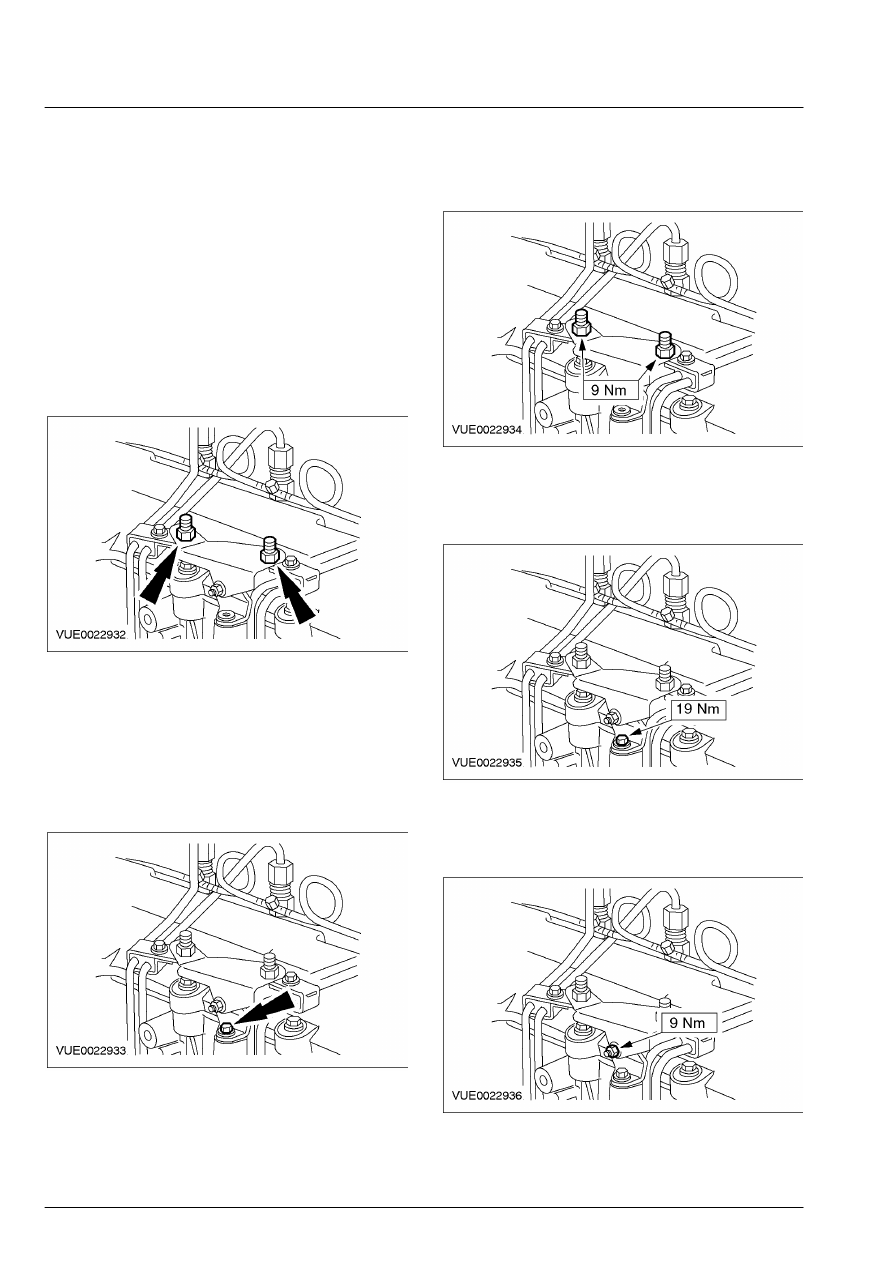

    Установите опорный кронштейн на

питающие топливопроводы высокого
давления.







47. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте болт  крепления опорного
кронштейн питающих  топливопроводов
высокого давления к  головке цилиндров.

    Установите болт крепления опорного

кронштейна питающего топливопровода
высокого давления к головке цилиндров.









48.  Затяните гайки крепления опорного

кронштейна к питающим
топливопроводам  высокого давления.









49.  Затяните болт крепления опорного

кронштейна питающих топливопроводов
высокого давления к головке цилиндров.









50.  Затяните крепление двух секций  опорного

кронштейна питающих  топливопроводов
высокого давления.









51.  Снимите соединительный провод и

состыкуйте штекерный разъем подающего
топливного насоса.
