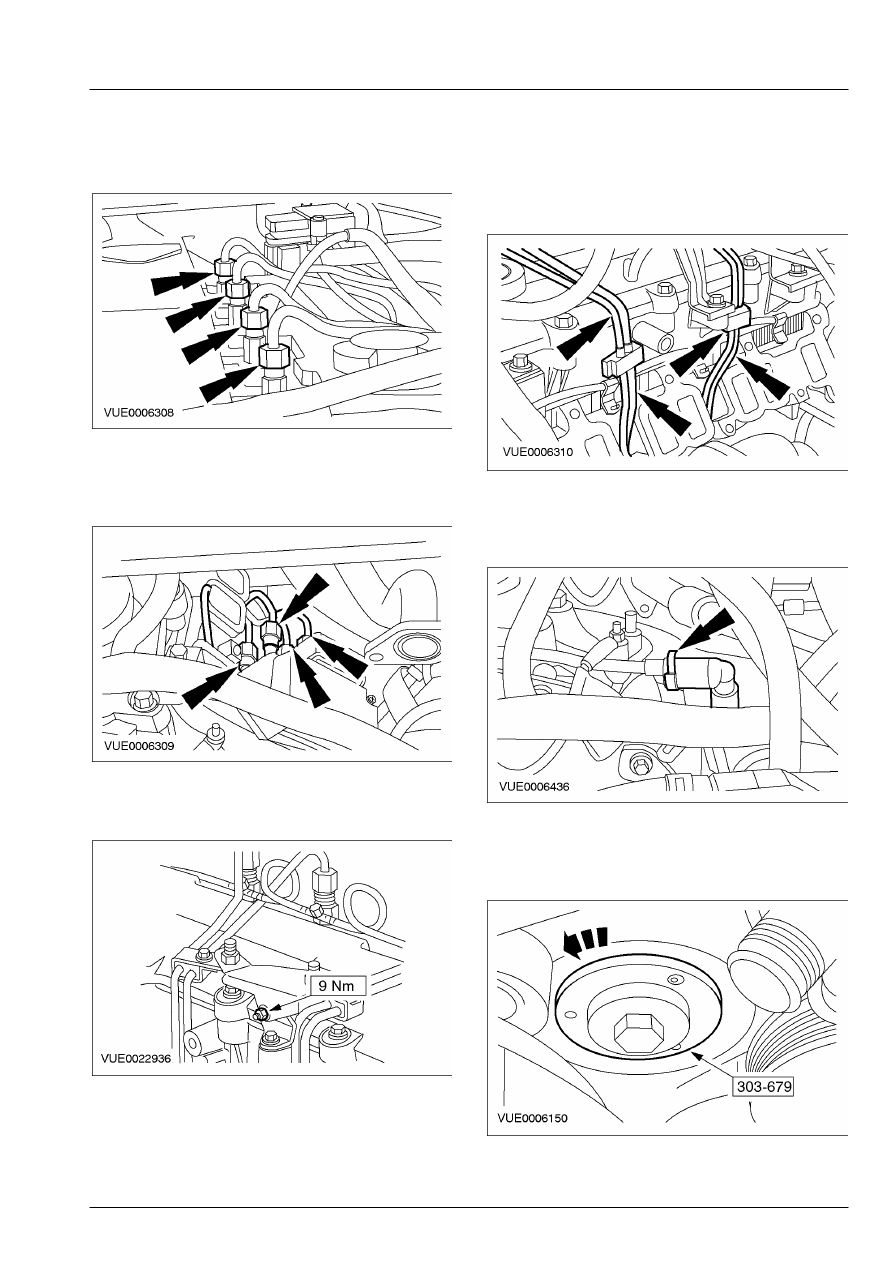

303-04A-41

Подача топлива и органы управления — 2.4 л дизель 303-04A-41



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 6.  Отсоедините питающие топливопроводы

высокого давления от топливных  форсунок.









7.  Отсоедините питающие топливопроводы

высокого давления от топливного насоса
высокого давления.









8.  Снимите опорный кронштейн питающих

топливопроводов высокого давления.









9.  Снимите питающие топливопроводы

высокого давления.

        •  Отбракуйте питающие топливопроводы за

их дальнейшей ненадобностью.









10.  Отсоедините возвратный топливопровод

топливных форсунок.    За дополнительной
информацией обратитесь к Разделу 310-00.









11.  Используя специальный инструмент,

снимите крышку доступа к звездочке
топливного насоса высокого давления.







303-04A-42

Подача топлива и органы управления — 2.4 л дизель 303-04A-42



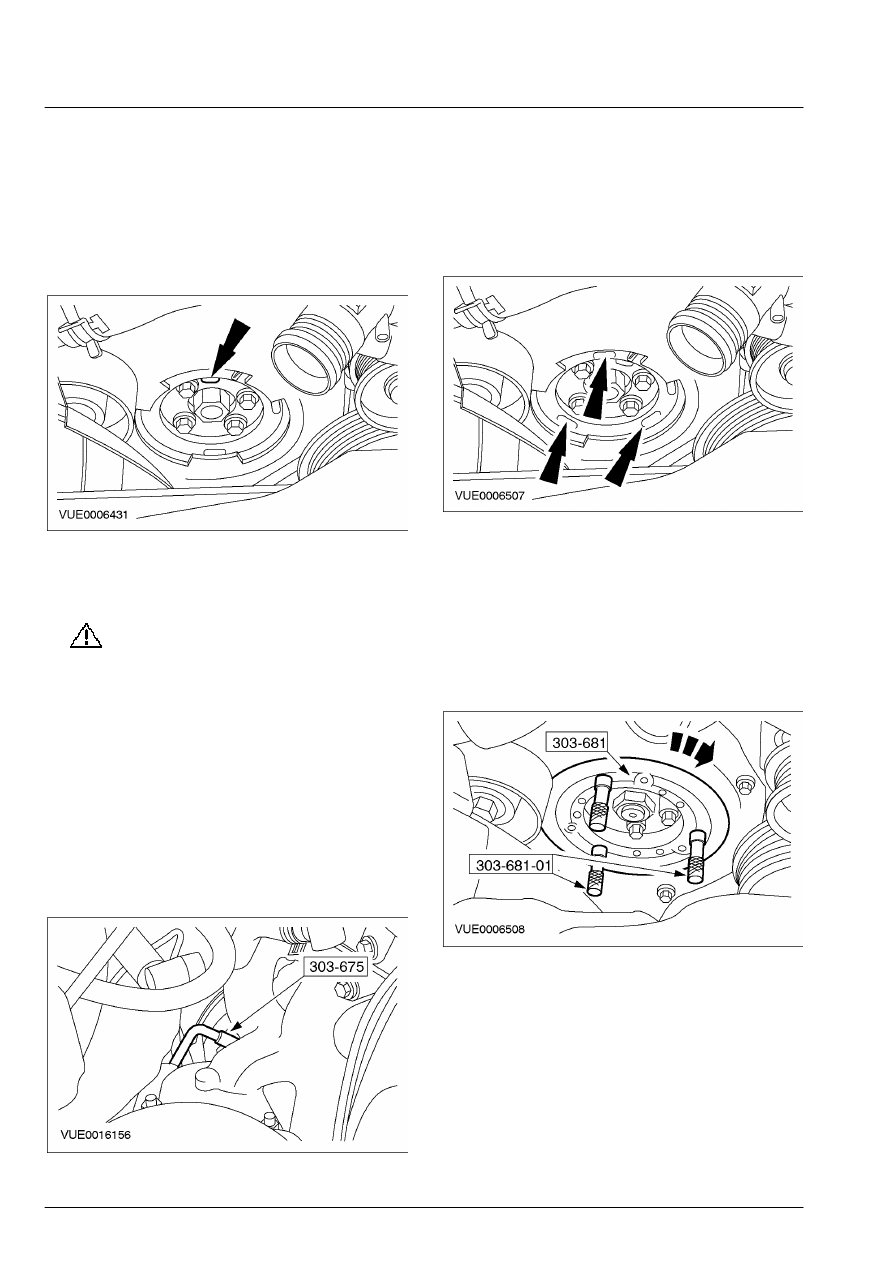

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

12. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Проверните двигатель таким образом,

чтобы контрольное отверстие в звездочке
топливного насоса высокого давления
встало  в положение 12 часов.









13.  Снимите датчик положения коленчатого

вала (СКР).    За дополнительной
информацией обратитесь к Разделу 303-14.

14.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

проворачивать двигатель,  когда
специальный инструмент полностью
вставлен в маховик.  Неследование
этому указанию может  привести к
повреждению отверстия для  датчика
CKP.

ПРИМЕЧАНИЕ: Двигатель следует
проворачивать  только в нормальном направлении
вращения  коленчатого вала.
    Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(в.м.т.) и вставьте специальный
инструмент в  отверстие для датчика CKP.







15. ПРИМЕЧАНИЕ: Доступ к болтам возможен

через  специальные отверстия.  Болты
крепления топливного  насоса высокого
давления невозможно  вывернуть полностью.

    Выверните болты крепления топливного

насоса высокого давления.







16. ПРИМЕЧАНИЕ: Отверстия для штифтов

специального  инструмента смещены.  При
установке специального  инструмента
проверьте, чтобы смещенное  отверстие для
штифта было расположено  наверху.

    Используя специальный инструмент,

застопорьте звездочку топливного насоса
высокого давления.







303-04A-43

Подача топлива и органы управления — 2.4 л дизель 303-04A-43



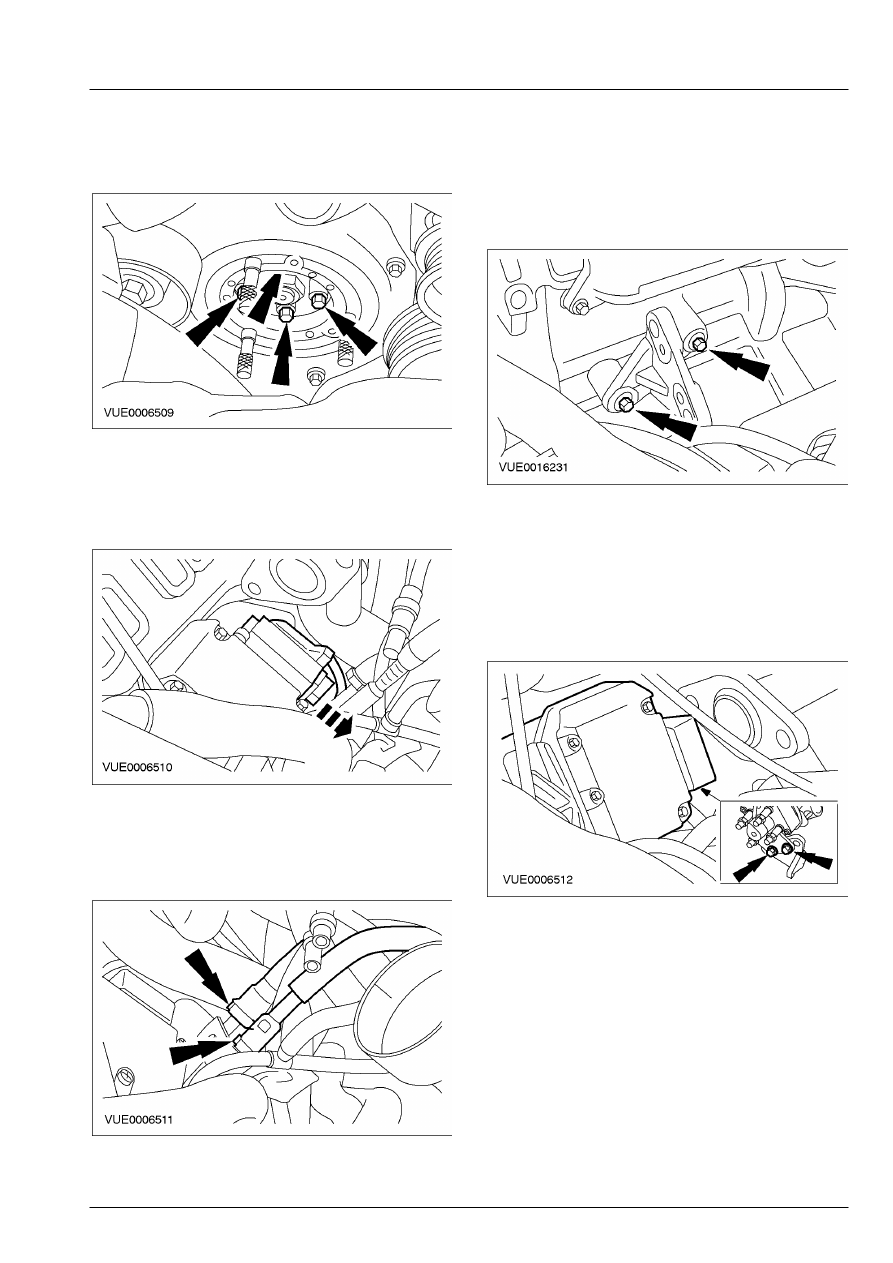

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



17.  Выверните болты крепления звездочки

топливного насоса высокого давления.









18.  Рассоедините электрический разъем  блока

управления топливным насосом  высокого
давления.

        •  Сдвиньте стопорный элемент.









19.  Отсоедините питающие и возвратный

топливопроводы от топливного насоса
высокого давления.    За дополнительной
информацией обратитесь к Разделу 310-00.









20.  Выверните болты крепления опорного

кронштейна топливного насоса высокого
давления к блоку цилиндров (для
наглядности  топливный насос высокого
давления показан  в снятом положении).









21.  Выверните болты крепления опорного

кронштейна к топливному насосу
высокого  давления и снимите топливный
насос  высокого давления.

        •  Отбракуйте уплотнительное кольцо

круглого сечения и прокладку за их
дальнейшей ненадобностью.







303-04A-44

Подача топлива и органы управления — 2.4 л дизель 303-04A-44



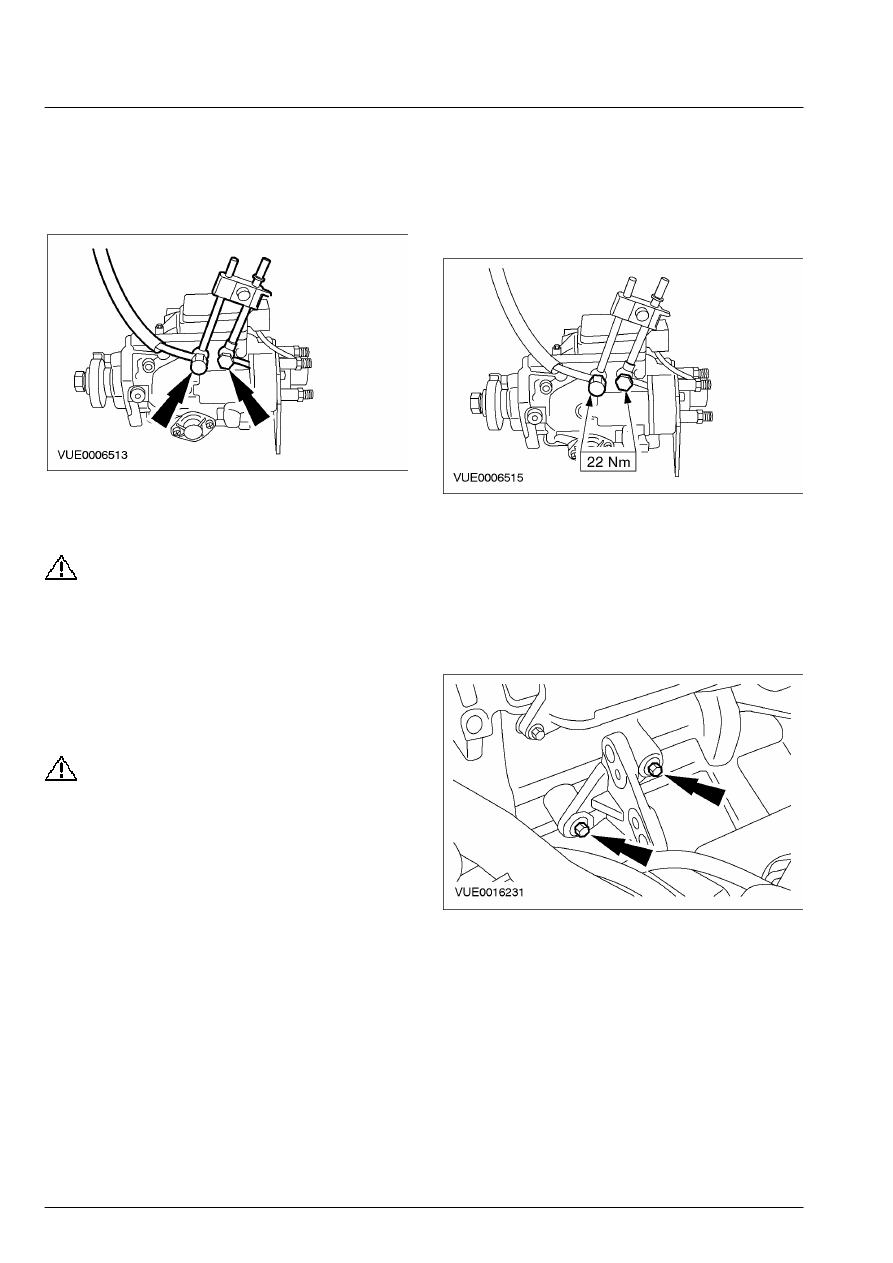

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



22.  Снимите питающие и возвратный

топливопроводы.

        •  Отбракуйте уплотнительные шайбы за их

дальнейшей ненадобностью.







Установка

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.  В таких
ситуациях всегда  присутствуют
высокогорючие смеси, которые  могут
воспламениться.  Неследование этим
указаниям в результате может привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для

впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать  абсолютную
чистоту.  Открытые отверстия или
магистрали  всегда следует заглушать,
используя  соответствующие заглушки.

ПРИМЕЧАНИЕ: Если должен быть установлен
новый  топливный насос высокого давления,
прежде  чем запускать двигатель, следует с
помощью  WDS настроить конфигурацию насоса
на  соответствие PCM.

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные шайбы  питающих и
возвратного топливопровода.

    Установите питающие и возвратный

топливопроводы.







2. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте болты  крепления опорного
кронштейна топливного  насоса высокого
давления к блоку  цилиндров.

    Установите опорный кронштейн

топливного насоса высокого давления на
блок цилиндров.
