303-04A-33

Подача топлива и органы управления — 2.4 л дизель 303-04A-33



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

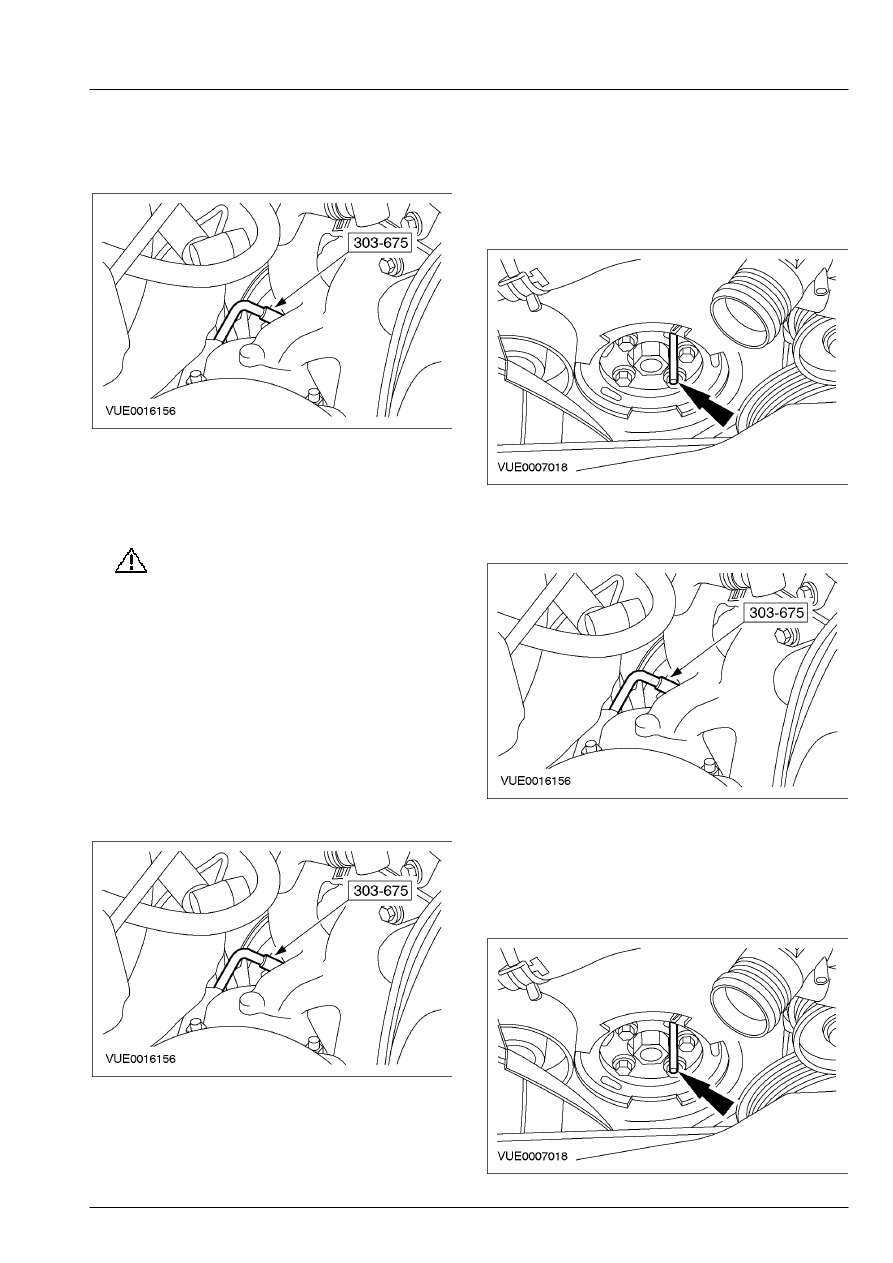

 14.  Извлеките специальный инструмент из

отверстия для датчика CKP.







15. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Проверните двигатель на два  оборота.

16.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

проворачивать двигатель,  когда
специальный инструмент полностью
вставлен в маховик.  Неследование
этому указанию может  привести к
повреждению отверстия для  датчика
CKP.

ПРИМЕЧАНИЕ: Двигатель следует
проворачивать  только в нормальном направлении
вращения  коленчатого вала.
    Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(в.м.т.) и вставьте специальный
инструмент в  отверстие для датчика CKP.









17.  Вставьте штырь настройки  распределения

топливного насоса высокого  давления,
чтобы проверить настройку
распределения топливного насоса
высокого  давления.









18.  Извлеките специальный инструмент из

отверстия для датчика CKP.









19.  Установите датчик СКР.    За

дополнительной информацией обратитесь
к Разделу 303-14.

 20.  Снимите штырь настройки распределения

топливного насоса высокого давления.







303-04A-34

Подача топлива и органы управления — 2.4 л дизель 303-04A-34



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



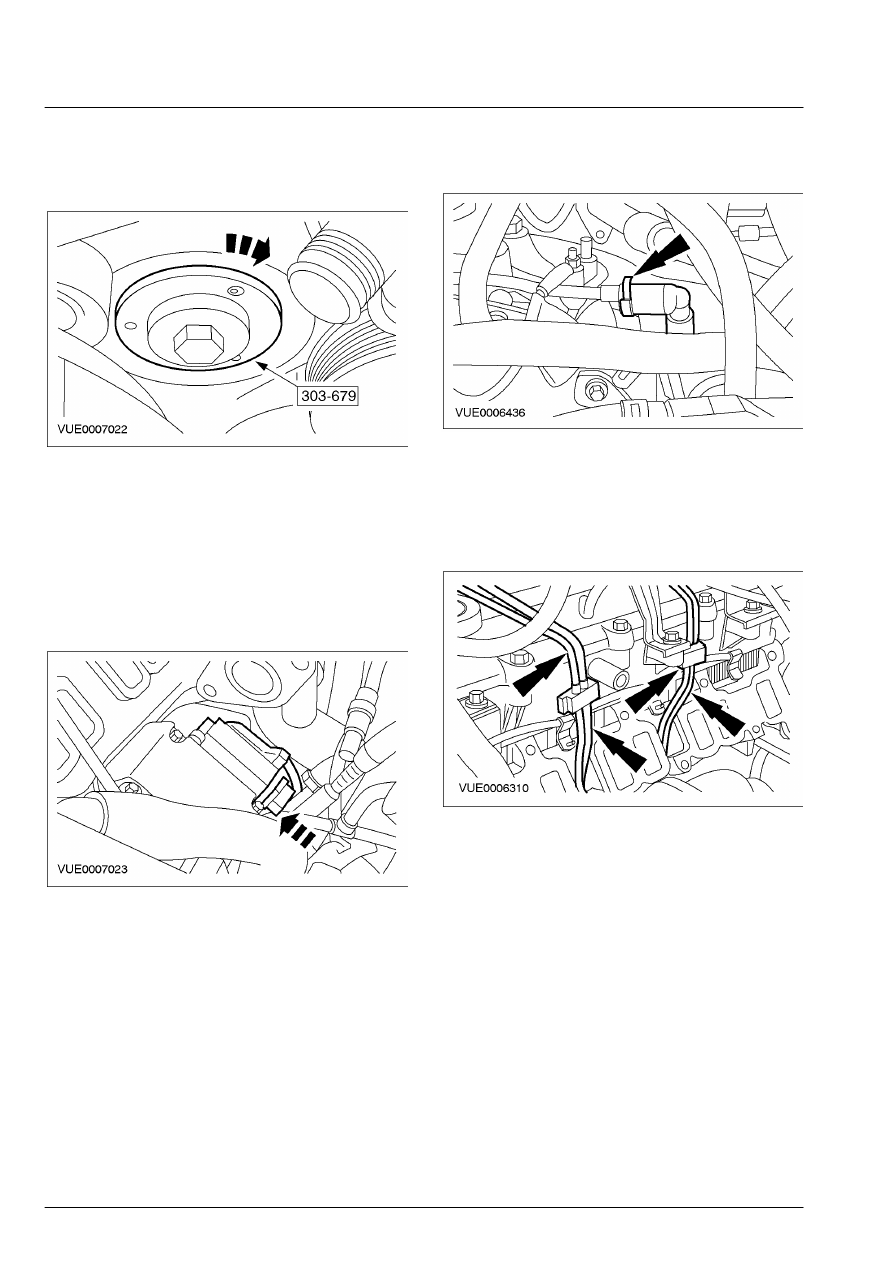

21.  Используя специальный инструмент,

установите крышку доступа к звездочке
топливного насоса высокого давления.







22. ПРИМЕЧАНИЕ: Удостоверьтесь в чистоте

штырей  разъема блока управления топливным
насосом  высокого давления.

    Состыкуйте штекерный разъем блока

управления топливным насосом высокого
давления.

        •  Сдвиньте стопорный элемент в требуемое

положение.









23.  Подсоедините возвратный топливопровод

топливных форсунок.







24. ПРИМЕЧАНИЕ: Установите новые

питающие  топливопроводы высокого
давления.

    Установите питающие топливопроводы

высокого давления.







303-04A-35

Подача топлива и органы управления — 2.4 л дизель 303-04A-35



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

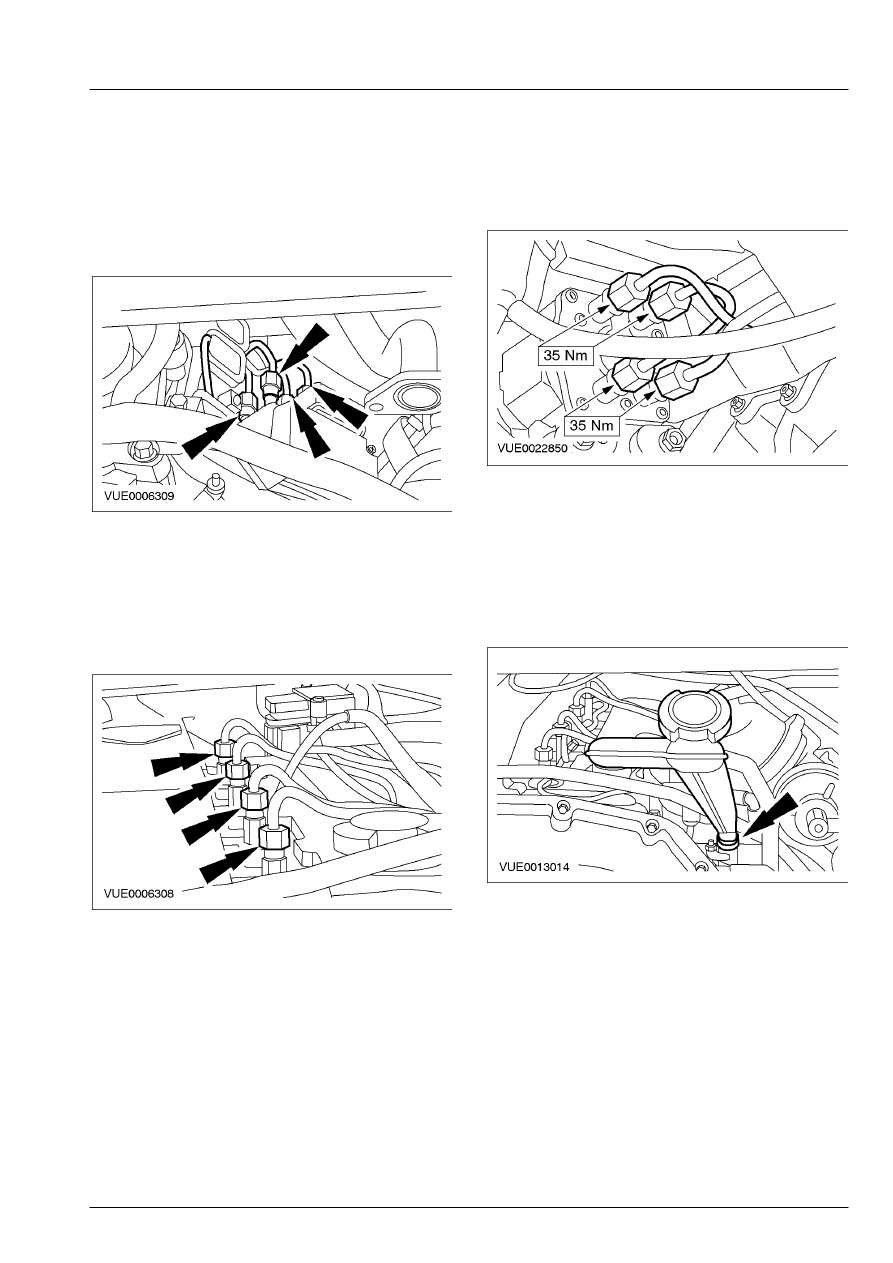

25. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  ниппельные соединения питающих
топливопроводов высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливному насосу
высокого давления.







26. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  ниппельные соединения питающих
топливопроводов высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливным
форсункам.







27. ПРИМЕЧАНИЕ: Для приложения

правильного усилия  затяжки к ниппельным
соединениям питающего  топливопроводов
высокого давления на  топливном насосе
высокого давления следует  снять стартер.

    Снимите стартер.    За дополнительной

информацией обратитесь к Разделу 303-06.

 28.  Затяните ниппельные соединения

питающих топливопроводов высокого
давления на топливном насосе высокого
давления.









29.  Установите стартер.    За дополнительной

информацией обратитесь к Разделу 303-06.

 30.  Установите впускной коллектор.    За

дополнительной информацией обратитесь
к Разделу 303-01A / 303-01B / 303-01C.

 31.  Установите трубопровод маслозаливной

горловины.







303-04A-36

Подача топлива и органы управления — 2.4 л дизель 303-04A-36



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



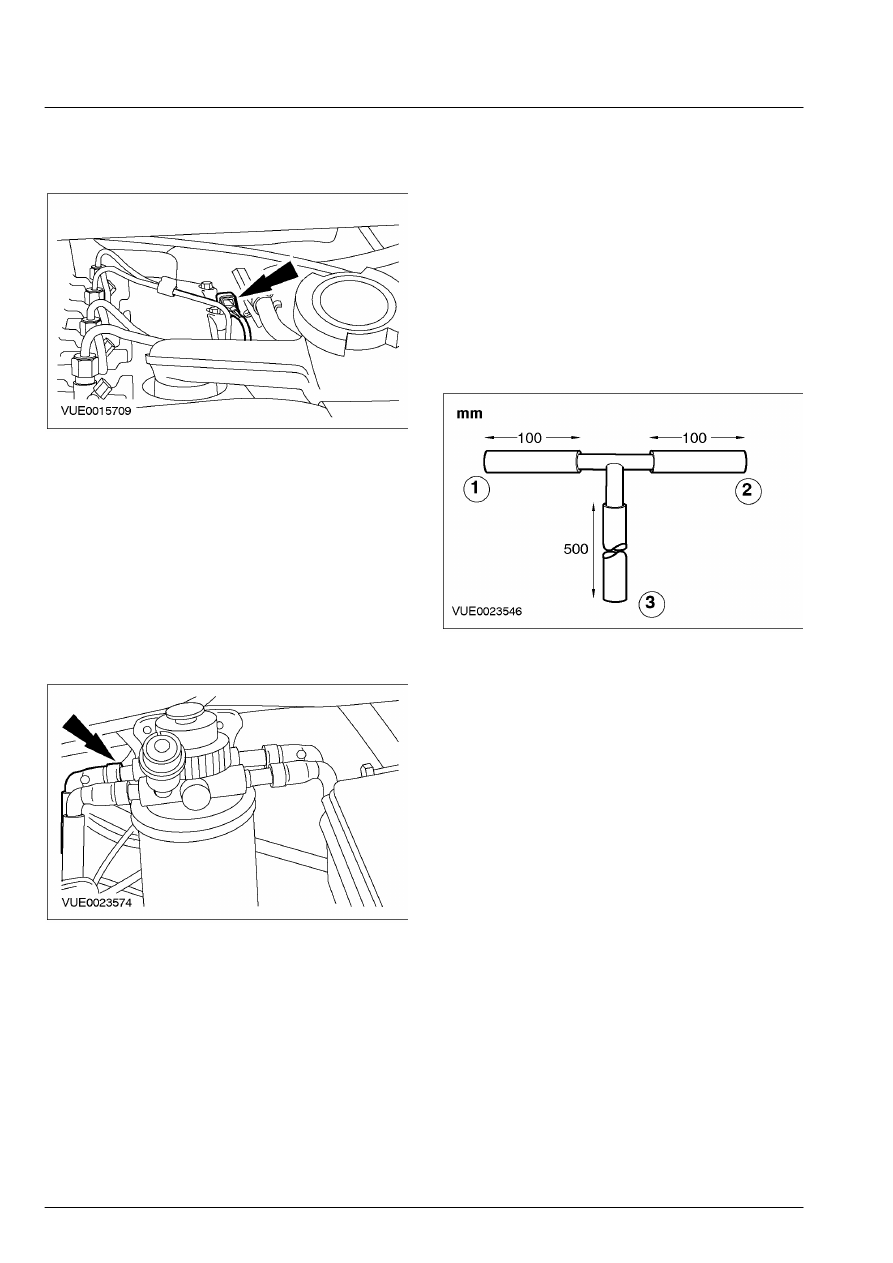

32.  Состыкуйте штекерный разъем датчика

CHT.









33.  Наденьте ремень привода аксессуаров.    За

дополнительной информацией обратитесь
к Разделу 303-05.

 34.  Установите клапан EGR.    За

дополнительной информацией обратитесь
к Разделу 303-08.

 35.  Отсоедините от топливного фильтра

магистраль, идущую от топливного насоса
высокого давления к топливному фильтру.
За дополнительной информацией
обратитесь к Разделу 310-00.









36.  Используя подходящую прозрачную

пластмассовую трубку и соединители,
изготовьте и установите трубку для
удаления воздуха, как показано на
рисунке.

       1. Подсоедините трубку для удаления  воздуха

к возвратному топливопроводу,  идущему от
топливного насоса высокого  давления.

       2. Подсоедините трубку для удаления  воздуха

к топливному фильтру.

       3. Поместите трубку для удаления воздуха  в

подходящую емкость.







37. ПРИМЕЧАНИЕ: Ручной топливный насос

располагается  на топливном фильтре сверху.

    Поработайте ручным топливным насосом

и  осмотрите трубку для удаления воздуха
на  наличие признаков воздуха.

 38.  Когда в емкость потечет топливо без

воздуха, снимите трубку для удаления
воздуха.
