303-01B-108

Двигатель — 2.0 л дизель 303-01B-108



УСТАНОВКА (ПОДОЛЖЕНИЕ)

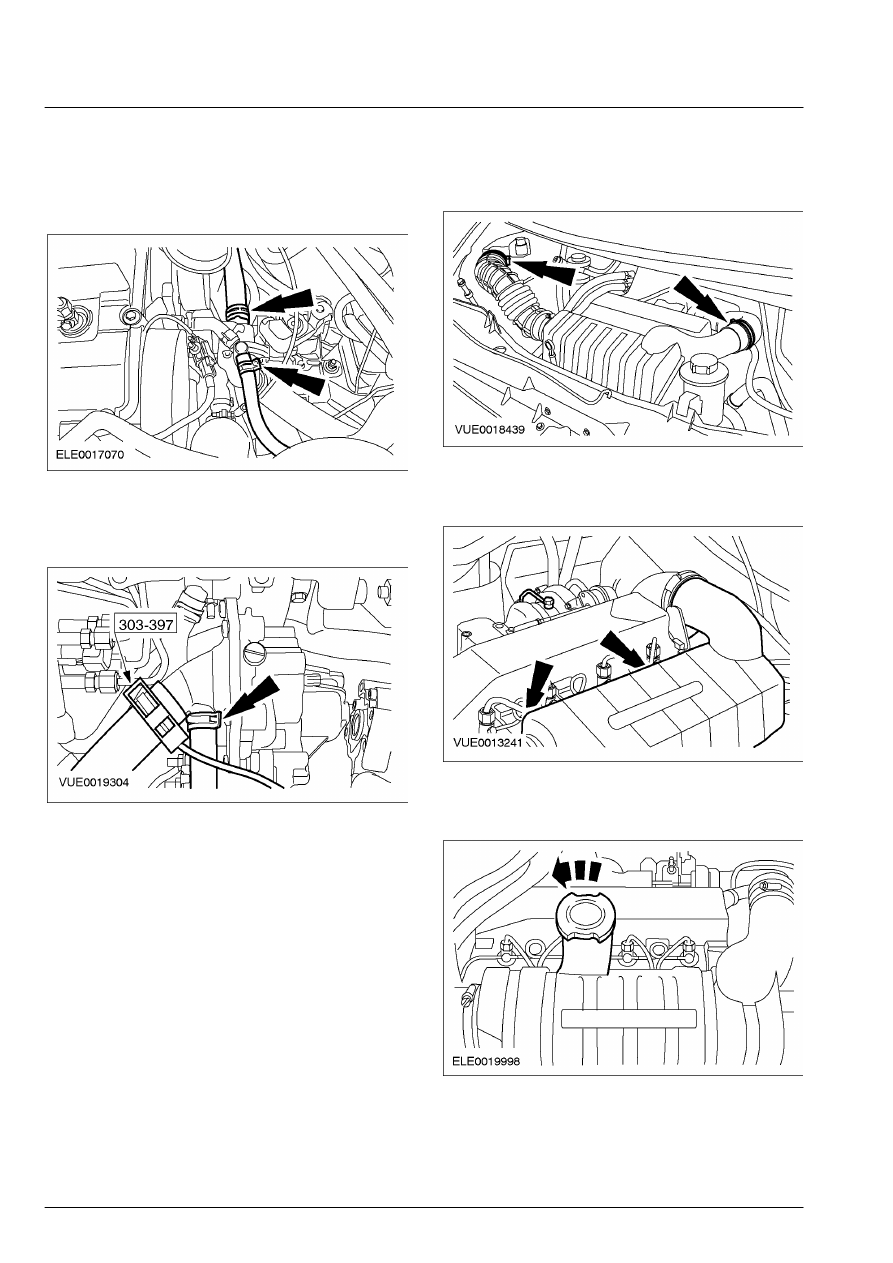

36.  Состыкуйте штекерный разъем жгута

электропроводки двигателя.









37.  Используя специальный инструмент,

подсоедините шланг расширительного
бачка  системы охлаждения и нижний
шланг  радиатора.









38.  Используя специальный инструмент,

подсоедините верхний шланг радиатора.









39.  Наденьте ремень привода аксессуаров.    За

дополнительной информацией обратитесь
к Разделу 303-05.

 40.  Установите панель слива воды.









41.  Установите капот (четыре болта).









42.  Выверьте положение капота.    За

дополнительной информацией обратитесь
к Разделу 501-02.

 43.  Установите болт крепления кронштейна

электродвигателя очистителей лобового
стекла.







303-01B-109

Двигатель — 2.0 л дизель 303-01B-109



УСТАНОВКА (ПОДОЛЖЕНИЕ)

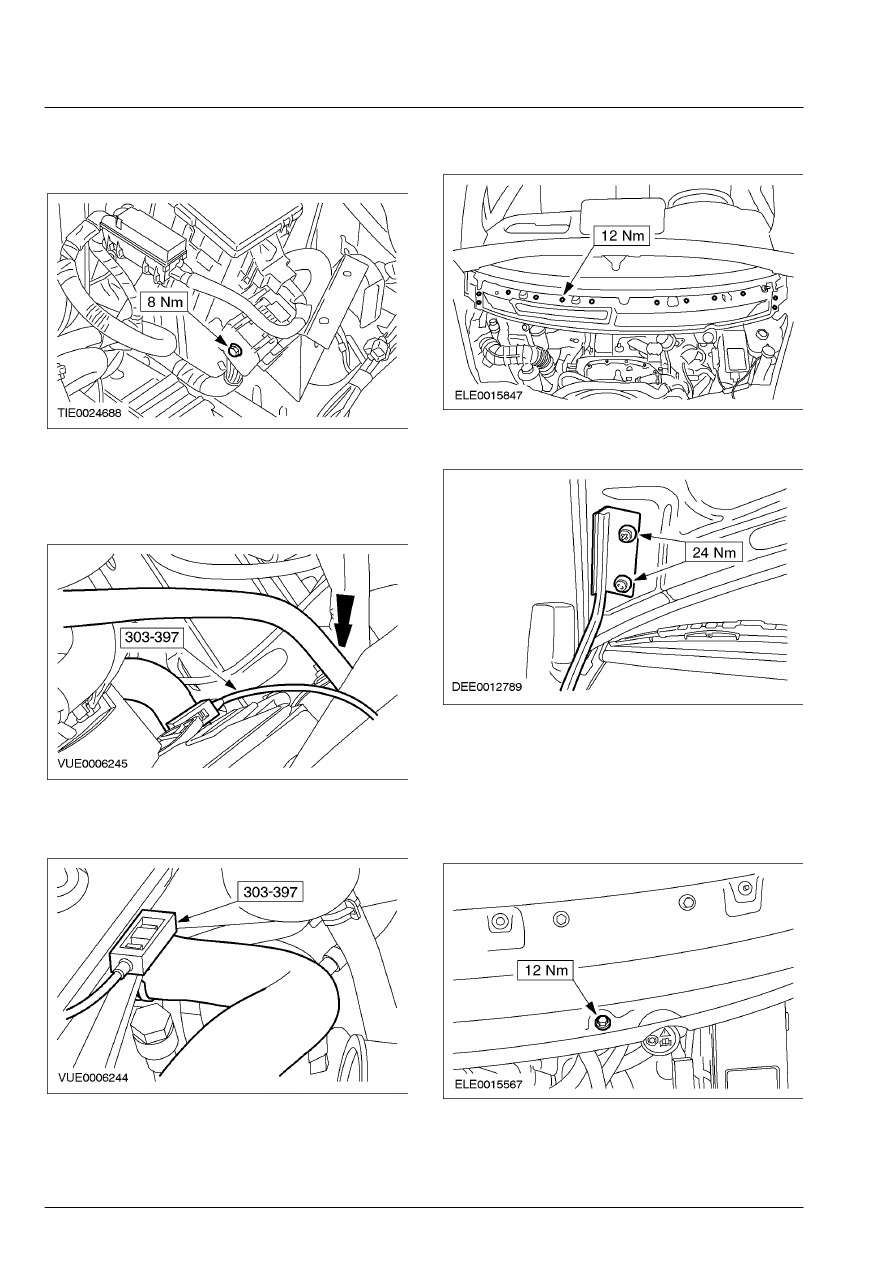

44.  Установите нижние винты крепления

наружной панели отделки стойки "А".









45.  Установите зажимы трубы слива воды.







46. ПРИМЕЧАНИЕ: Шланг омывателя лобового

стекла  проходит через капот.

    Установите капот.
       1. Подсоедините зажимы.
       2. Подсоедините шланг омывателя лобового

стекла.

       3. Установите нижние винты.









47.  Установите уплотнение капота.









48.  Закройте капот.

 49.  Установите верхние винты крепления

капота.

        •  Установите крышки винтов.







50. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

электродвигатель очистителей лобового  стекла
находится в нерабочем положении.

    Установите рычаги очистителей  лобового

стекла.







303-01B-110

Двигатель — 2.0 л дизель 303-01B-110



УСТАНОВКА (ПОДОЛЖЕНИЕ)



51.  Подсоедините шланги охлаждающей

жидкости к корпусу термостата.

        •  Подсоедините шланг расширительного

бачка.









52.  Используя специальный инструмент,

подсоедините шланги охлаждающей
жидкости к  водяному насосу.









53.  Установите электродвигателя и кожух

вентилятора охлаждения.    За
дополнительной информацией обратитесь
к Разделу 303-03.

 54.  Установите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









55.  Установите болты крепления резонатора

системы воздухозабора.









56.  Установите трубку маслозаливной

горловины.









57.  Залейте охлаждающую жидкость в систему

охлаждения и удалите из системы воздух.
За дополнительной информацией
обратитесь к Разделу 303-03.

303-01B-111

Двигатель — 2.0 л дизель 303-01B-111



УСТАНОВКА (ПОДОЛЖЕНИЕ)

Автомобили с системой воздушного
кондиционирования
  58.  Заправьте систему воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

Все автомобили
  59.  Установите панель с отверстием для

решетки радиатора.    За дополнительной
информацией обратитесь к Разделу 501-02.

 60.  Установите передние колеса в сборе с

шинами.    За дополнительной
информацией обратитесь к Разделу 204-04.
