303-01B-100

Двигатель — 2.0 л дизель 303-01B-100



СБОРКА (ПОДОЛЖЕНИЕ)

технологического  стенда (    стенд для
двигателя).

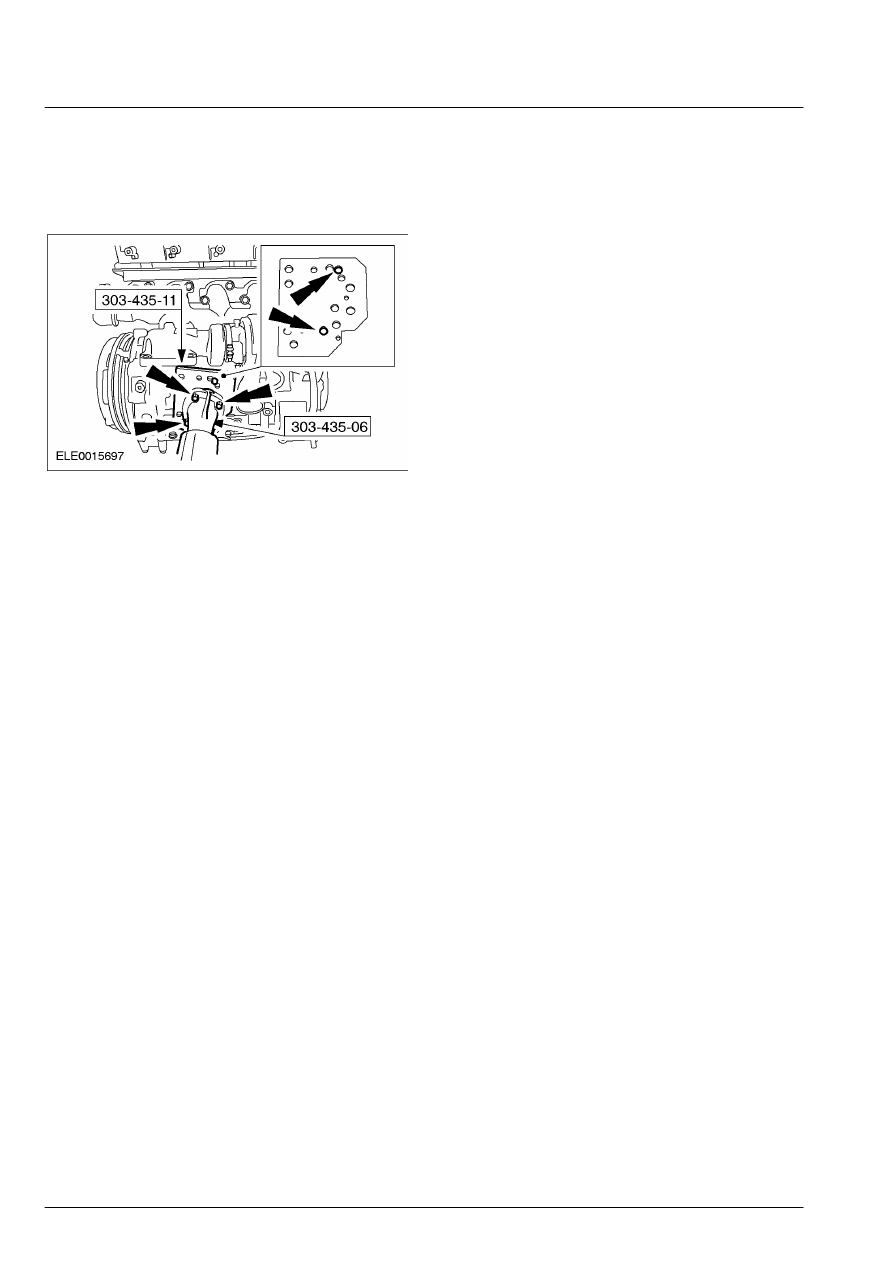

 104.   Снимите с двигателя опорный

кронштейн.







303-01B-101

Двигатель — 2.0 л дизель 303-01B-101



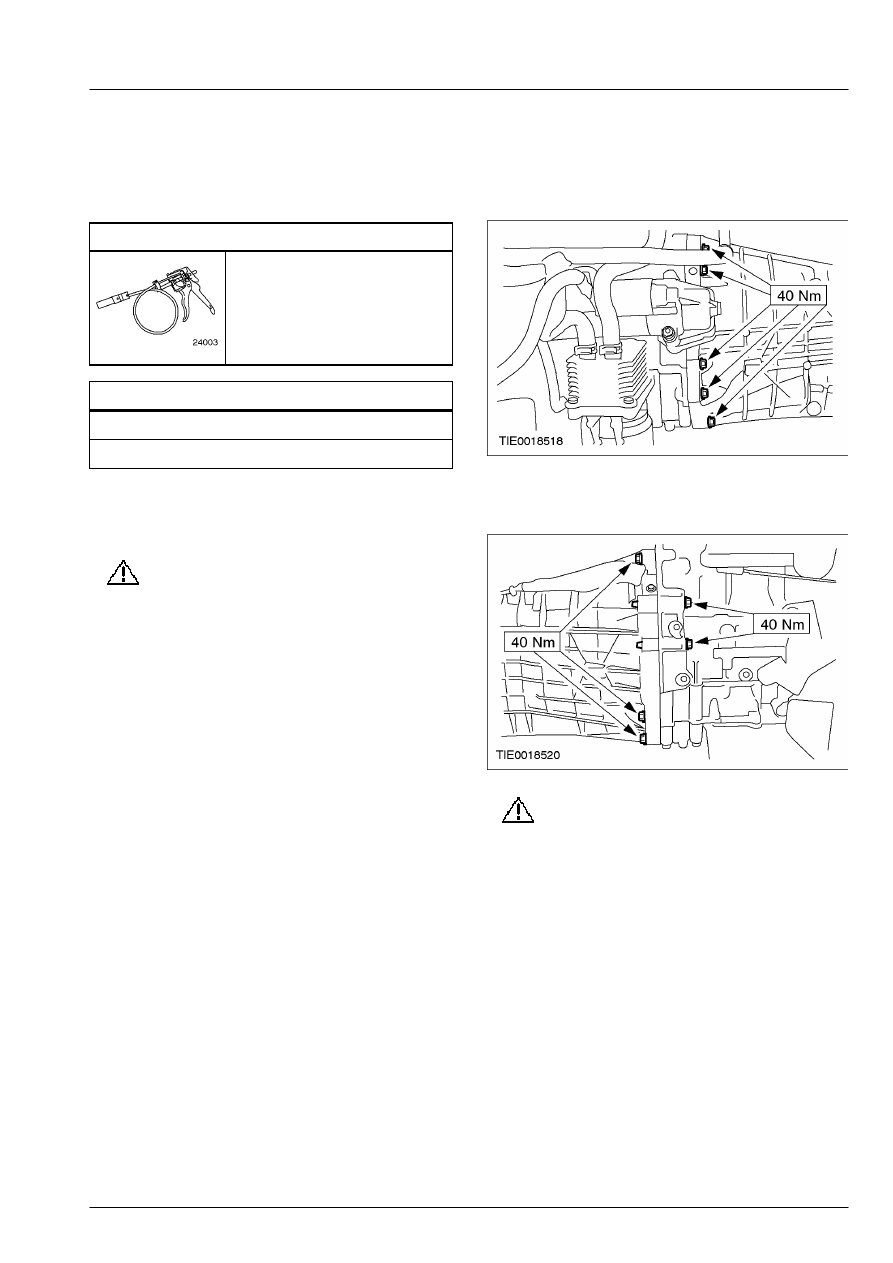

УСТАНОВКА



УСТАНОВКА

Двигатель (21 134 0)



Специальный инструмент





Приспособление для
снятия/установки  хомутов
шлангов охлаждающей
жидкости
303-397 (24-003)



Общее оборудование





Верстак

Фиксирующие хомуты



Установка

Все автомобили

1.

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при
работе с элементами или рядом с
элементами, имеющими отношение к
топливу.  В таких ситуациях всегда
присутствуют высокогорючие смеси,
которые  могут воспламениться.
Неследование этим  указаниям в
результате может привести к
травматическим последствиям.

    Установите коробку передач в блоке с

ведущим мостом на двигателю.

 2.  Установите левые болты крепления

коробки передач в блоке с ведущим  мостом.









3.  Установите правые болты крепления

коробки передач в блоке с ведущим  мостом.







4.

ПРЕДУПРЕЖДЕНИЕ: Поставьте

двигатель в сборе с коробкой  передач в
блоке с ведущим мостом на  деревянные
бруски и закрепите агрегат,  используя
соответствующие фиксирующие
хомуты.

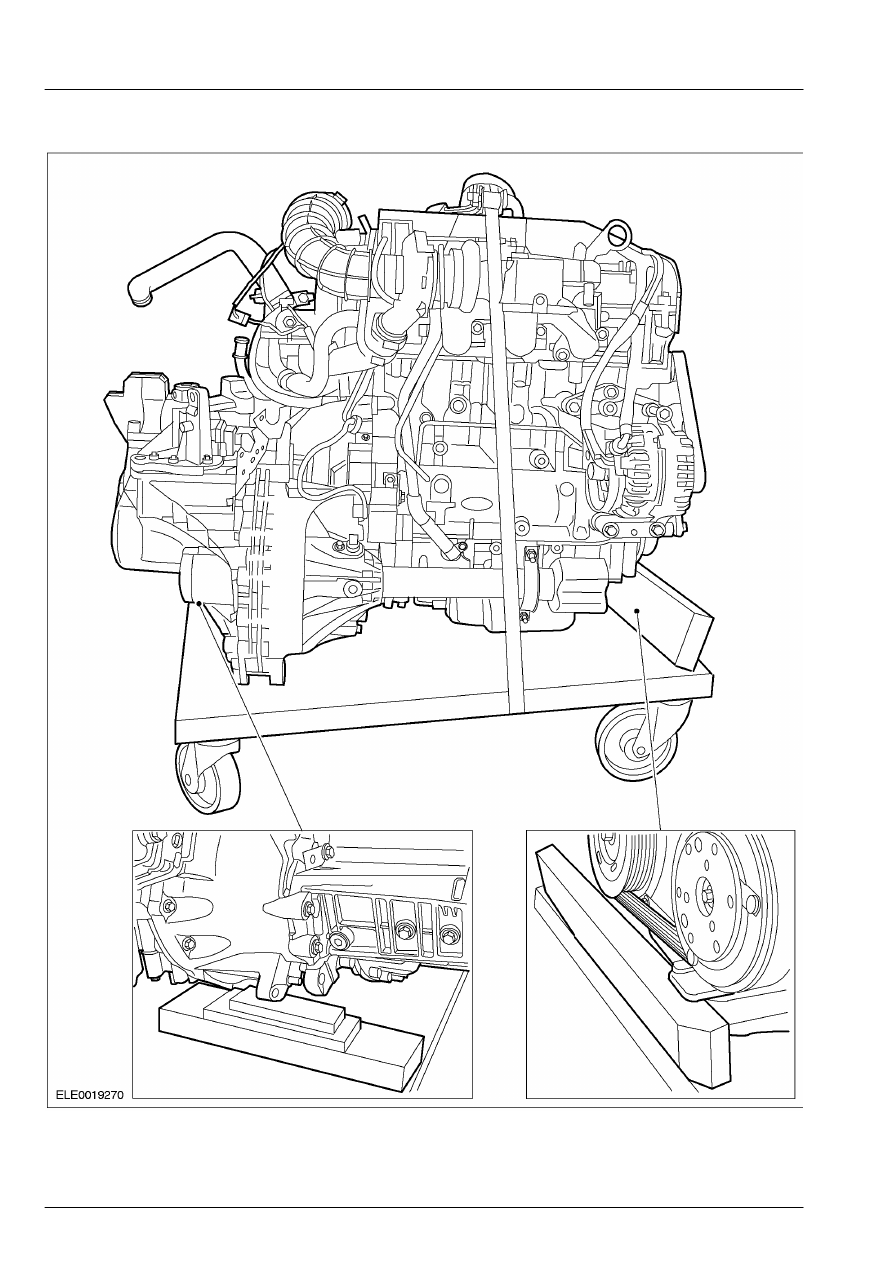

    Установите двигатель в сборе с  коробкой

передач в блоке с ведущим мостом  на
соответствующий    верстак .

303-01B-102

Двигатель — 2.0 л дизель 303-01B-102



УСТАНОВКА






5.  Установите двигатель в моторное

отделение.

303-01B-103

Двигатель — 2.0 л дизель 303-01B-103



УСТАНОВКА (ПОДОЛЖЕНИЕ)

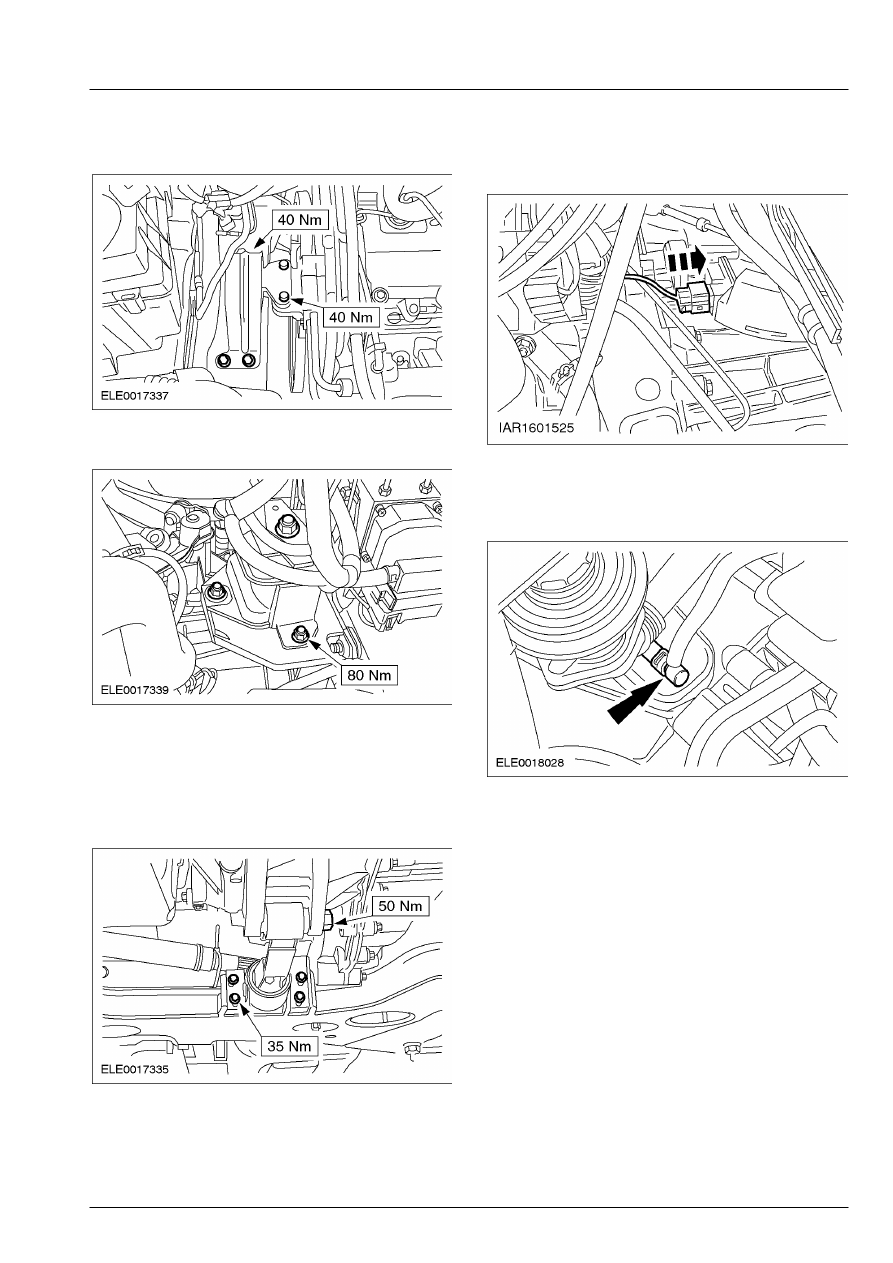

 6.  Установите переднюю опору  двигателя.









7.  Установите заднюю опору двигателя.









8.  Снимите    фиксирующие хомуты.

 9.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 10.  Установите опорную подушку  двигателя.









11.  Опустите автомобиль.

 12.  Состыкуйте штекерный разъем

переключателя фонарей заднего хода.









13.  Подсоедините питающий трубопровод

рабочего цилиндра сцепления к коробке
передач в блоке с ведущим мостом.
