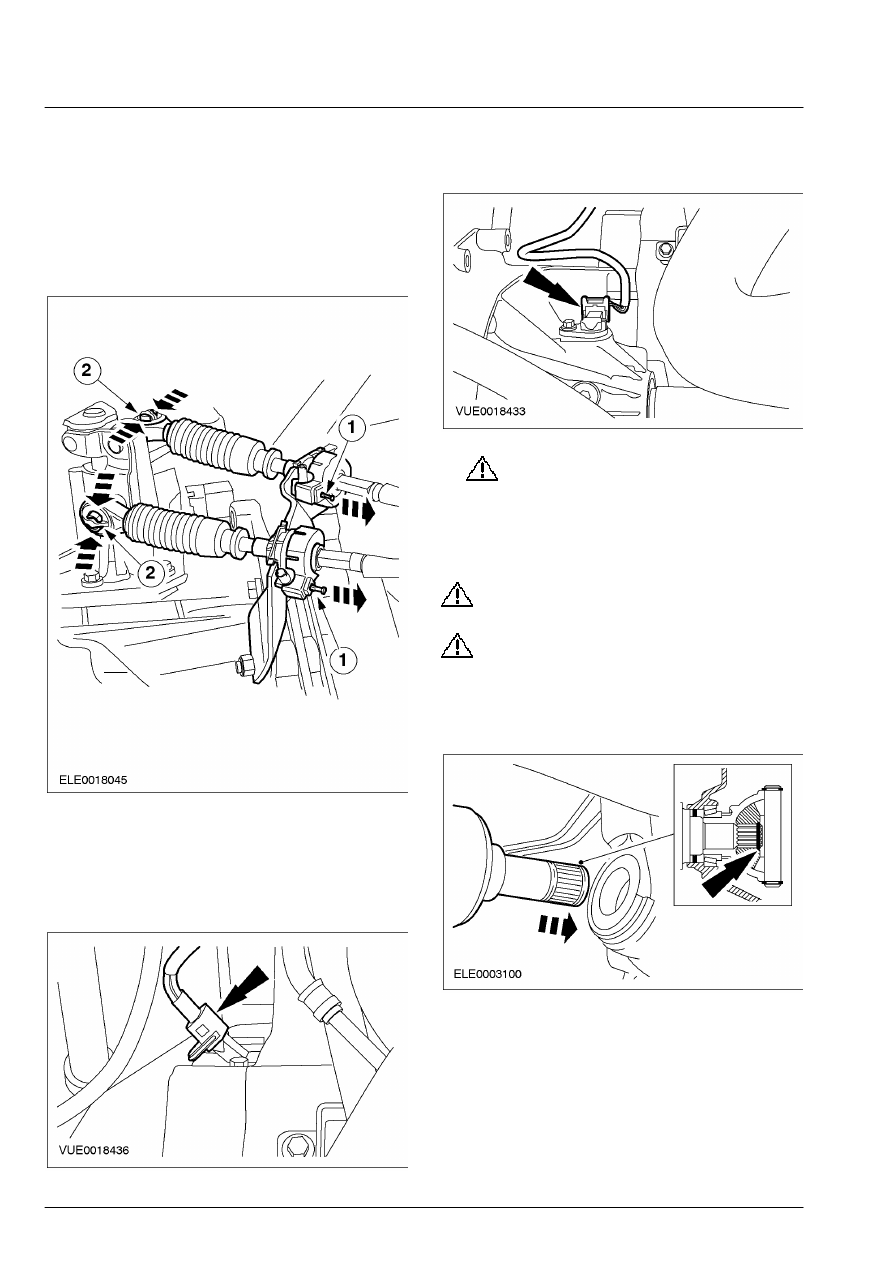

14.  Подсоедините тросы переключения

передач к коробке передач в блоке с
ведущим  мостом.

       1. Потяните шплинты и подсоедините

опорные втулки.

       2. Нажмите на стопорные элементы, чтобы

задействовать фиксаторы.









15.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

 16.  Состыкуйте штекерный разъем датчика

положения коленчатого вала (CKP).









17.  Состыкуйте штекерный разъем датчика

скорости автомобиля (VSS).







18.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в

правильности  установки пружинного
кольца.

    Подсоедините левую полуось к коробке

передач в блоке с ведущим мостом.







303-01B-105

Двигатель — 2.0 л дизель 303-01B-105



УСТАНОВКА (ПОДОЛЖЕНИЕ)

19.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир - на угол,  превышающий 45
градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРИМЕЧАНИЕ: Установите новые крышку
промежуточного подшипника полуоси и
соответствующие контргайки.
    Подсоедините правую полуось к коробке

передач в блоке с ведущим мостом.







20.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  наконечника
рулевой тяги.  Неследование этому
указанию может  привести к
травматическим последствиям.

    Подсоедините левый наконечник рулевой

тяги к поворотному кулаку.







21.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  шарового
шарнира нижнего рычага.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том,

что установлен  теплозащитный экран,
предотвращающий  повреждение
шарового шарнира.

    Подсоедините нижние рычаги к

поворотным кулакам.









22.  Установите опорный кронштейн

радиатора и радиатор.

        •  Установите левые болты крепления

опорного кронштейна радиатора.







303-01B-106

Двигатель — 2.0 л дизель 303-01B-106



УСТАНОВКА (ПОДОЛЖЕНИЕ)



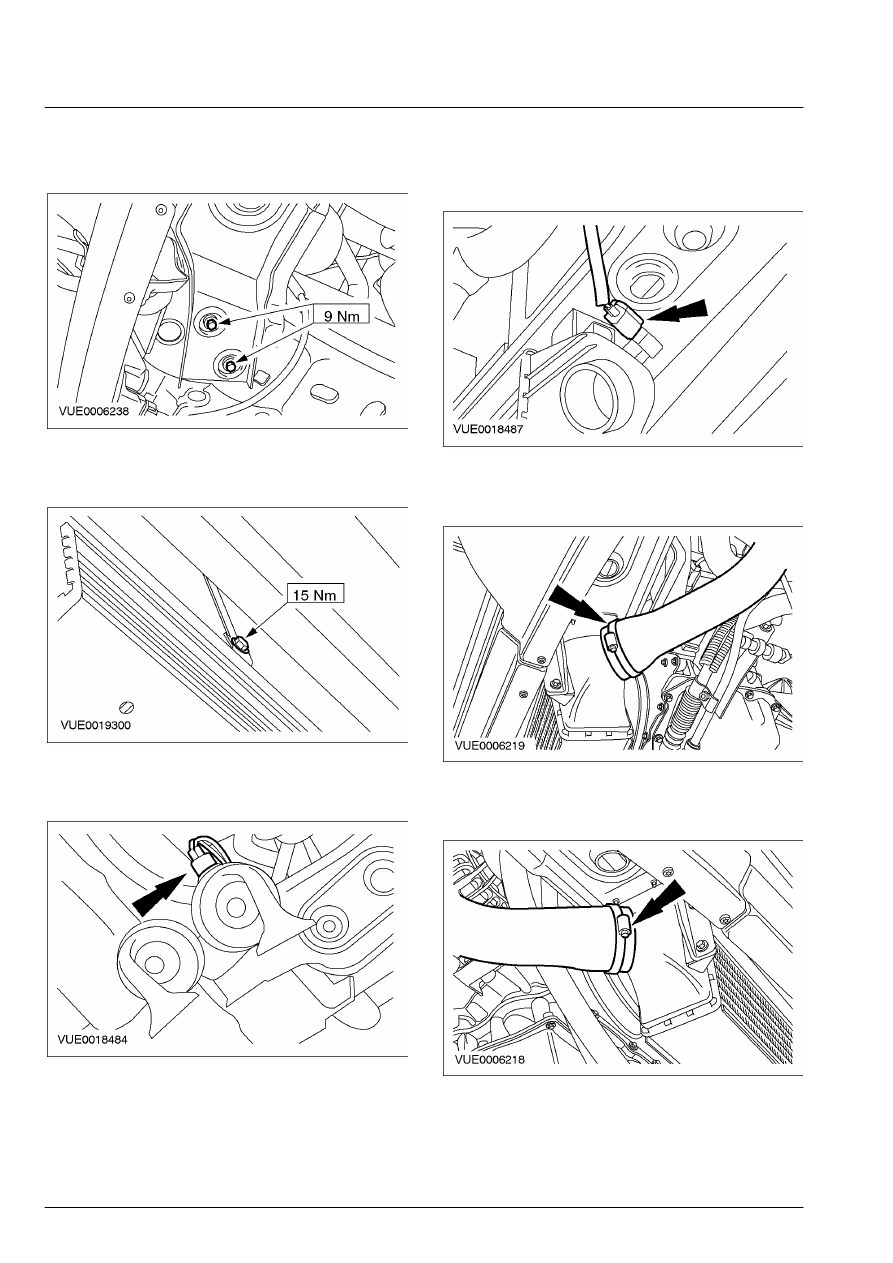

23.  Установите правые болты крепления

опорного кронштейна радиатора.









24.  Установите нижний болт крепления

опорного кронштейна радиатора.









25.  Состыкуйте электрический разъем

звукового сигнала.









26.  Состыкуйте штекерный разъем датчика

температуры и абсолютного давления в
коллекторе (T-MAP).









27.  Подсоедините выпускной трубопровод к

охладителю наддувочного воздуха.









28.  Подсоедините впускной трубопровод к

охладителю наддувочного воздуха.









29.  Установите каталитический

нейтрализатор.    За дополнительной
информацией обратитесь к Разделу 309-00.

303-01B-107

Двигатель — 2.0 л дизель 303-01B-107



УСТАНОВКА (ПОДОЛЖЕНИЕ)

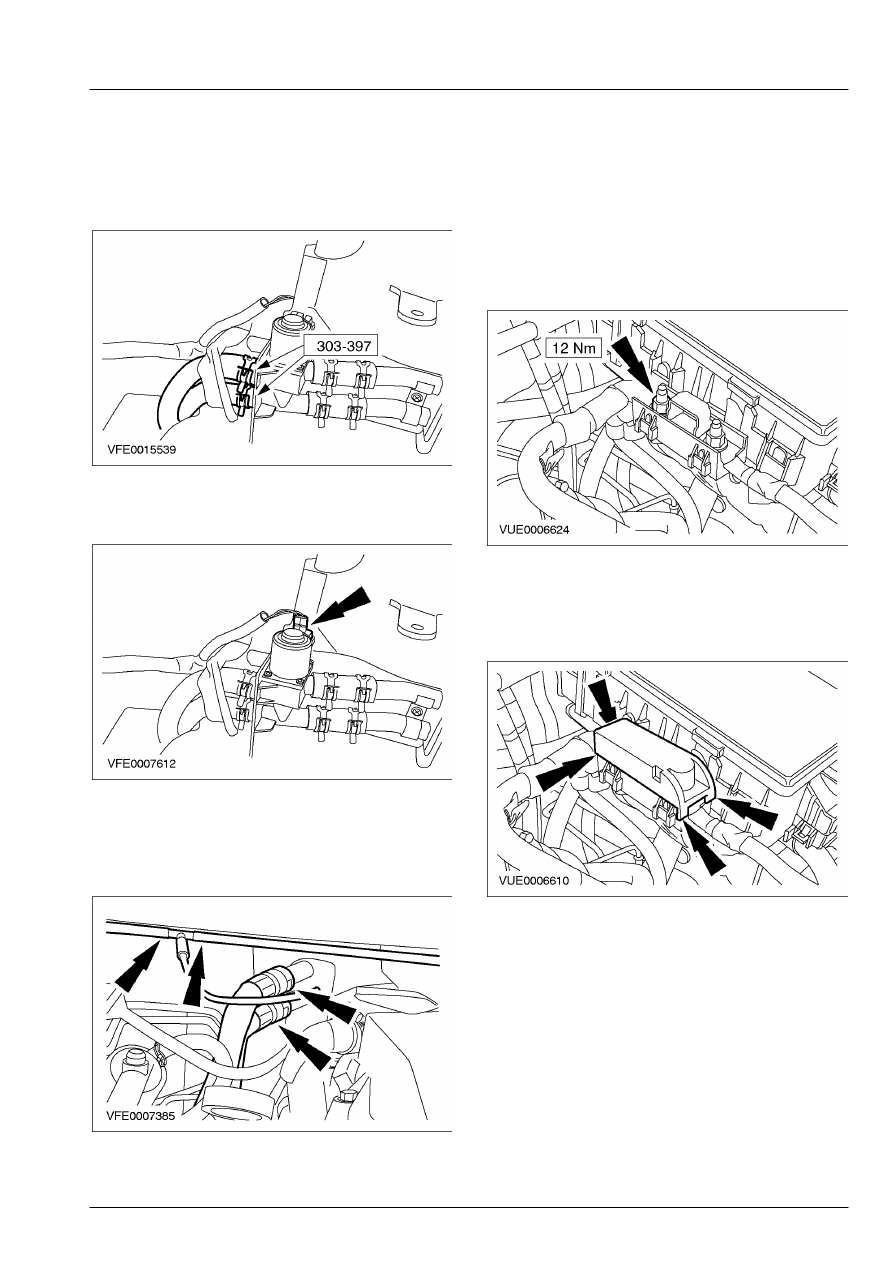

Автомобили с дополнительным  отопителем
  30.  Используя специальный инструмент,

подсоедините шланги отопителя к корпусу
дополнительного отопителя.









31.  Состыкуйте штекерный разъем клапана

управления отопителем.







Все автомобили
  32.  Подсоедините шланги охлаждающей

жидкости и вакуумные шланги к
сердцевине  отопителя.









33.  Соедините быстродействующие муфты

питающего и возвратного

топливопроводов.    За дополнительной
информацией обратитесь к Разделу 310-00.

 34.  Подсоедините провод, идущий от

аккумулятора к электромагниту стартера,
к  элементу для подсоединения
соединительных  проводов для запуска с
помощью  дополнительного (внешнего)
аккумулятора.









35.  Установите крышку элемента для

подсоединения соединительных проводов
для  запуска с помощью дополнительного
(внешнего) аккумулятора.
