303-01B-92

Двигатель — 2.0 л дизель 303-01B-92



СБОРКА (ПОДОЛЖЕНИЕ)

65.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления шкива коленчатого вала
следует использовать только три раза.

ПРИМЕЧАНИЕ: Отметьте кернером головки
болтов  крепления шкива коленчатого вала, чтобы
указать на их повторное использование.

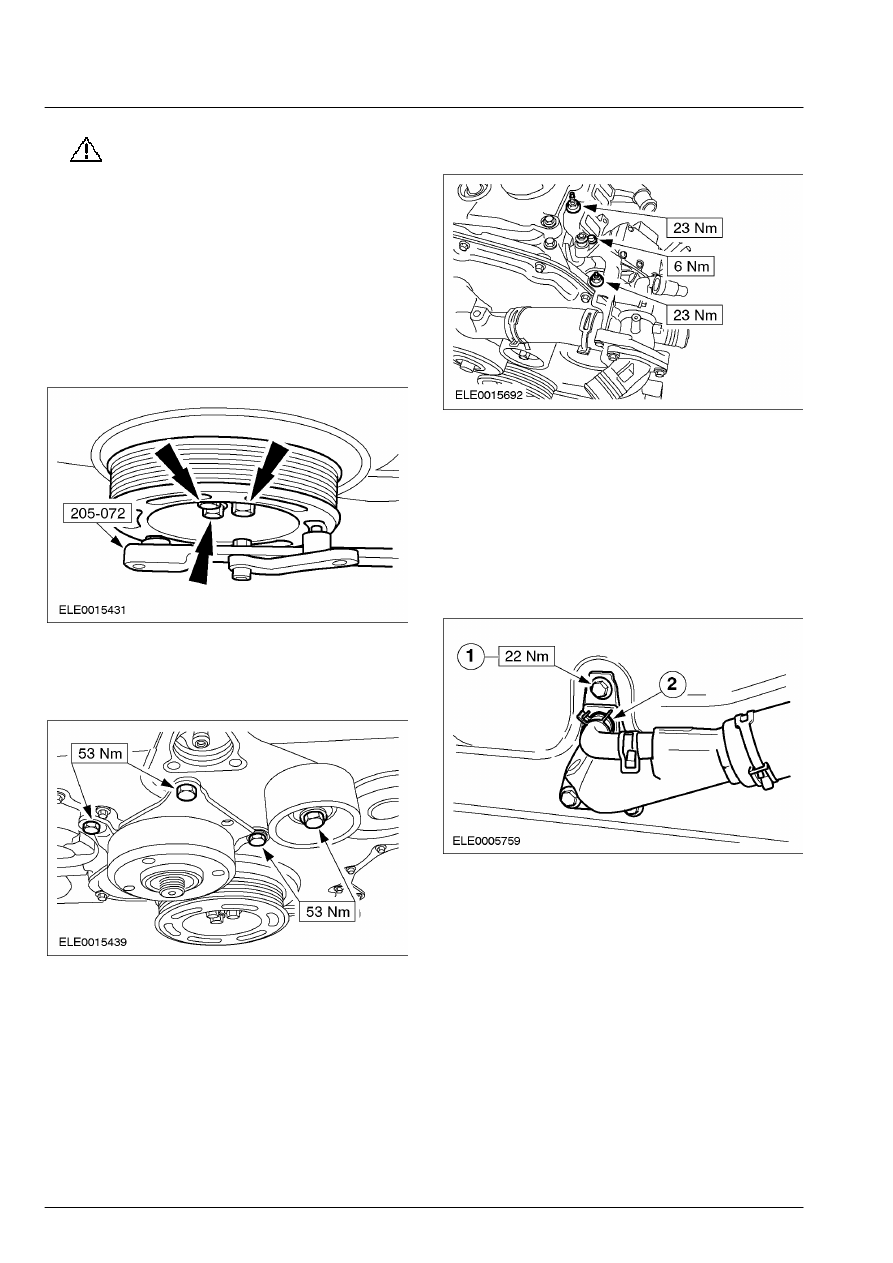

    Используя специальный инструмент,

установите шкив коленчатого вала.

        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 30 Нм
        •  Стадия 2: 90 градусов









66.  Установите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









67.  Установите корпус термостата.







68. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения и
новый шланг  выпускного трубопровода
охлаждающей  жидкости.

    Подсоедините выпускной трубопровод

охлаждающей жидкости к двигателю.

       1. Установите болты.
       2. Подсоедините шланг.







303-01B-93

Двигатель — 2.0 л дизель 303-01B-93



СБОРКА (ПОДОЛЖЕНИЕ)

69. ПРИМЕЧАНИЕ: Установите новые

уплотнения топливных  форсунок в крышку
клапанного механизма.

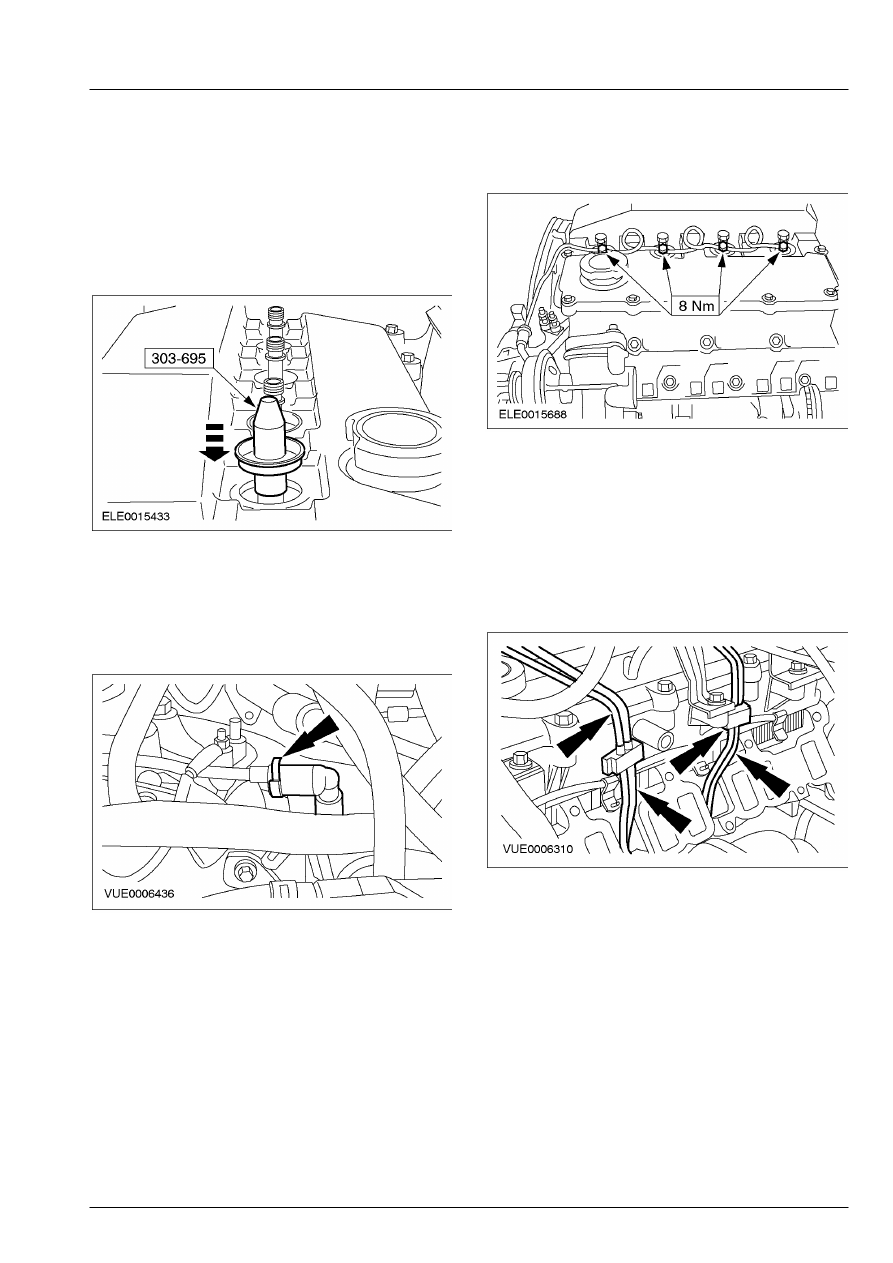

    Используя специальный инструмент,

установите уплотнения топливных
форсунок в  крышку клапанного
механизма.







70. ПРИМЕЧАНИЕ: Установите новый

возвратный  топливопровод топливных
форсунок.

    Установите возвратный топливопровод

топливных форсунок.









71.  Подсоедините возвратный топливопровод

к топливным форсункам.







72. ПРИМЕЧАНИЕ: Установите новые

питающие  топливопроводы высокого
давления.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью питающие топливопроводы  высокого
давления.

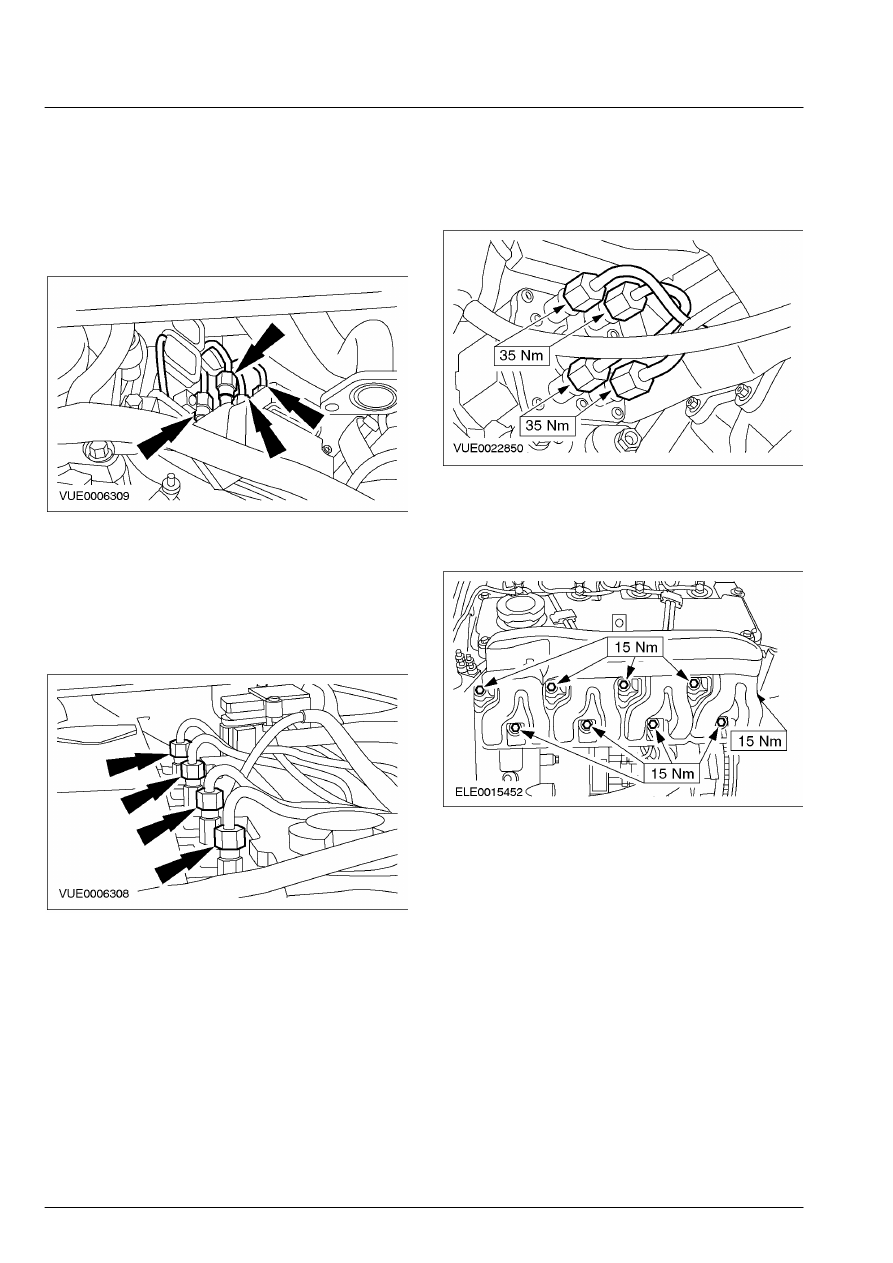

    Установите питающие топливопроводы

высокого давления.







303-01B-94

Двигатель — 2.0 л дизель 303-01B-94



СБОРКА (ПОДОЛЖЕНИЕ)

73. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью питающие
топливопроводы  высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливному насосу
высокого давления.







74. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью питающие
топливопроводы  высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливным
форсункам.









75.  Затяните ниппельные соединения

питающих топливопроводов высокого
давления на топливном насосе высокого
давления.







76. ПРИМЕЧАНИЕ: Установите новую

прокладку впускного  коллектора.

    Установите впускной коллектор.







303-01B-95

Двигатель — 2.0 л дизель 303-01B-95



СБОРКА (ПОДОЛЖЕНИЕ)

77. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения
маслоохладителя и  масляный фильтр.

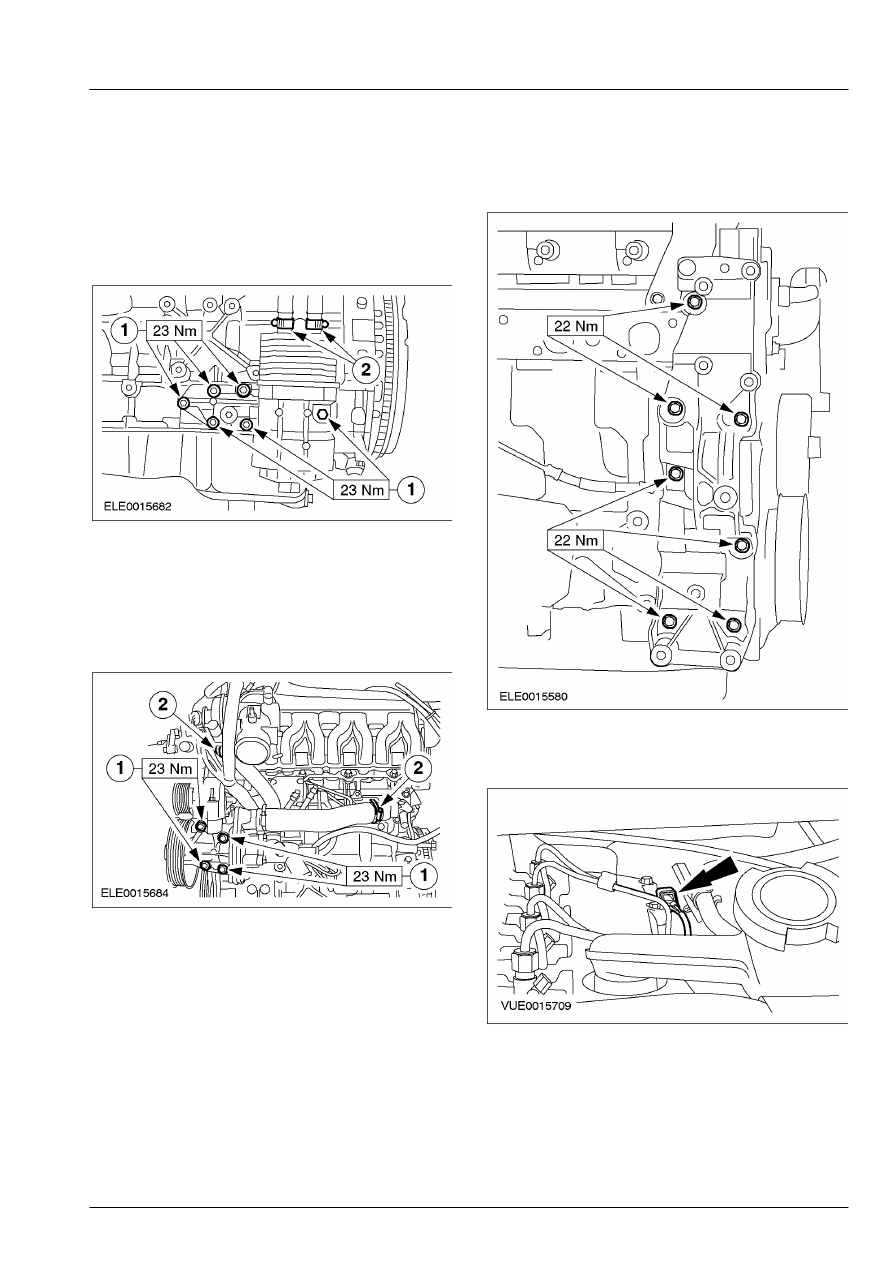

    Установите маслоохладитель.
       1. Установите болты.
       2. Подсоедините шланги.







78. ПРИМЕЧАНИЕ: Установите новую

прокладку водяного  насоса.

    Установите водяной насос.
       1. Установите болты.
       2. Подсоедините шланги.









79.  Установите насос усилителя рулевого

управления и опорный кронштейн
генератора.









80.  Подсоедините датчик температуры

головки цилиндров (CHT).
