Ford Transit (2001 год). Руководство - часть 178

303-03-1

Охлаждение двигателя 303-03-1



РАЗДЕЛ 303-03 Охлаждение двигателя

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



303-03-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Охлаждение двигателя .....................................................................................................................



303-03-4

Охлаждающая жидкость двигателя ...............................................................................................

303-03-7

ДИАГНОСТИКА И ПРОВЕРКИ





Охлаждение двигателя .....................................................................................................................



303-03-8

Осмотр и проверка...........................................................................................................................

303-03-8

Таблица признаков неисправности................................................................................................

303-03-9

Проверки элементов........................................................................................................................

303-03-14

ОБЩИЕ ПРОЦЕДУРЫ





Слив/ заливка охлаждающей жидкости и удаление воздуха из системы

охлаждения................................................................................................................

(24 122 0)



303-03-16

СНЯТИЕ И УСТАНОВКА





Термостат — 2.4 л дизель ........................................................................................ (24 454 0)



303-03-17



Термостат — 2.0 л дизель ........................................................................................ (24 454 0)



303-03-19



Термостат — 2.3L...................................................................................................... (24 454 0)



303-03-20



Корпус термостата — 2.4 л дизель.......................................................................... (24 001 0)



303-03-21



Корпус термостата — 2.0 л дизель.......................................................................... (24 001 0)



303-03-23



Водяной насос — 2.4 л дизель ................................................................................. (24 404 0)



303-03-24



Водяной насос — 2.0 л дизель ................................................................................. (24 404 0)



303-03-26



Водяной насос — 2.3L .............................................................................................. (24 404 0)



303-03-29



Радиатор — 2.4 л дизель........................................................................................... (24 254 0)



303-03-30



Радиатор — 2.0 л дизель........................................................................................... (24 254 0)



303-03-32



Радиатор — 2.3L........................................................................................................ (24 254 0)



303-03-33



Вентилятор охлаждения............................................................................................ (24 212 0)



303-03-34



Электродвигатель и кожух вентилятора охлаждения — 2.4 л дизель, В

комплектацию автомобиля входит: воздушное кондиционирование .................

(24 222 0)



303-03-36



Электродвигатель и кожух вентилятора охлаждения — 2.0 л дизель, В

комплектацию автомобиля входит: воздушное кондиционирование .................

(24 222 0)



303-03-38



Электродвигатель и кожух вентилятора охлаждения — 2.0 л дизель, В

комплектацию автомобиля не входит: воздушное кондиционирование ............

(24 222 0)



303-03-40



Электродвигатель и кожух вентилятора охлаждения — 2.3L .............................. (24 222 0)



303-03-42



Кожух вентилятора охлаждения — 2.4 л дизель, В комплектацию автомобиля не входит:

воздушное кондиционирование .....................................................................................................



303-03-43



303-03-2

Охлаждение двигателя 303-03-2



СПЕЦИФИКАЦИИ



Спецификации антифриза



Наименование



Спецификация



Motorcraft Super Plus 2000

WSS-M97B44-D

Эксплуатационная плотность (при  условии отсутствия в охлаждающей жидкости

других добавок)

1.061 при +15°С

Приблизительное процентное содержание  антифриза (по объему) 40

%

Охлаждающая жидкость остается в жидкой  фазе до -25°С (-13°F)

Охлаждающая жидкость затвердевает  при -30°С (-22°F)





Объемы заполнения системы охлаждения -  Автомобили с дизельным двигателем



Наименование



л



Автомобили с дополнительным  отопителем, работающем на топливе, и

дополнительным отопителем универсального  действия

13

Автомобили с дополнительным  отопителем универсального действия 12.8

Автомобили с дополнительным  отопителем, работающем на топливе 11.5

Автомобили только с передним  отопителем 10





Объемы заполнения системы охлаждения -  Автомобили с двигателем 2.3L



Наименование



л



Автомобили с дополнительным  отопителем универсального действия 10.1

Автомобили только с передним  отопителем 7.8





Спецификации давления в системе  охлаждения



Наименование



Давление кПа

(фунт/кв.дюйм)



Проверка давлением радиатора 138

(20)

Давление открывания крышки  расширительного бачка системы  охлаждения 89-128

(13-18)



Спецификации моментов затяжки — Автомобили с двигателем 2.4L Diesel



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления крышки корпуса  термостата 10  -  89
Болт крепления корпуса термостата 22

16

-

Болты крепления водяного насоса 22

16

-

Болты крепления опорного кронштейна  радиатора 9

-

80

Болты крепления вакуумного насоса  системы
тормозов

22 16  -

Гайки крепления кожуха вентилятора  охлаждения 5

-

44

Гайка крепления вентилятора  охлаждения 45

33

-



Спецификации моментов затяжки — Автомобили с двигателем 2.0L Diesel



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления крышки корпуса  термостата 10  -  89
Болт крепления корпуса термостата 22

16

-

Болты крепления водяного насоса 24

18

-

Болты крепления опорного кронштейна  радиатора 9

-

80

Болты крепления вакуумного насоса  системы
тормозов

22 16  -

Гайки крепления кожуха вентилятора  охлаждения 5

-

44

Болт крепления термостата управления
температурой моторного масла

10 - 89

303-03-3

Охлаждение двигателя 303-03-3



СПЕЦИФИКАЦИИ (ПОДОЛЖЕНИЕ)

Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления насоса усилителя  рулевого
управления

22 16  -

Болты крепления опорного кронштейна  шланга
охлаждающей жидкости

22 16  -



Спецификации моментов затяжки — Автомобили с двигателем 2.3L



Наименование



Нм



фунт-фут



фунт-дюйм



Болты крепления крышки корпуса  термостата 10  -  89
Болты крепления водяного насоса 23

17

-

Болты крепления шкива водяного  насоса 25

18

-

Болты крепления опорного кронштейна  радиатора 9

-

80

Гайки крепления кожуха вентилятора  охлаждения 5

-

44



303-03-4

Охлаждение двигателя 303-03-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

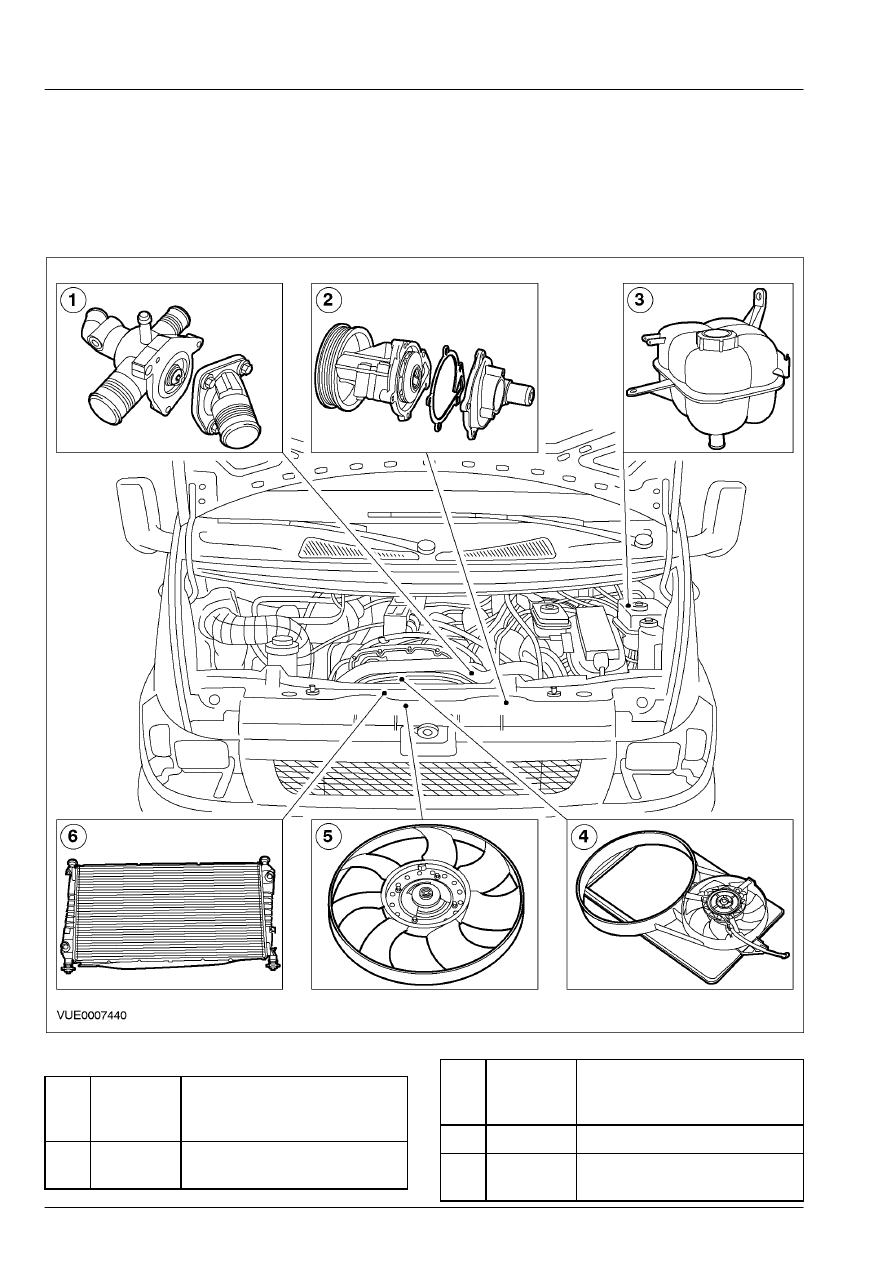

Охлаждение двигателя



Автомобили с двигателем 2.4L Diesel






Поз.



№

Запасной

Части



Наименование



1

Термостат и корпус
термостата

Поз.



№

Запасной

Части



Наименование



2

Водяной насос

3

Расширительный бачок
системы  охлаждения
