Ford Transit (2001 год). Руководство - часть 143

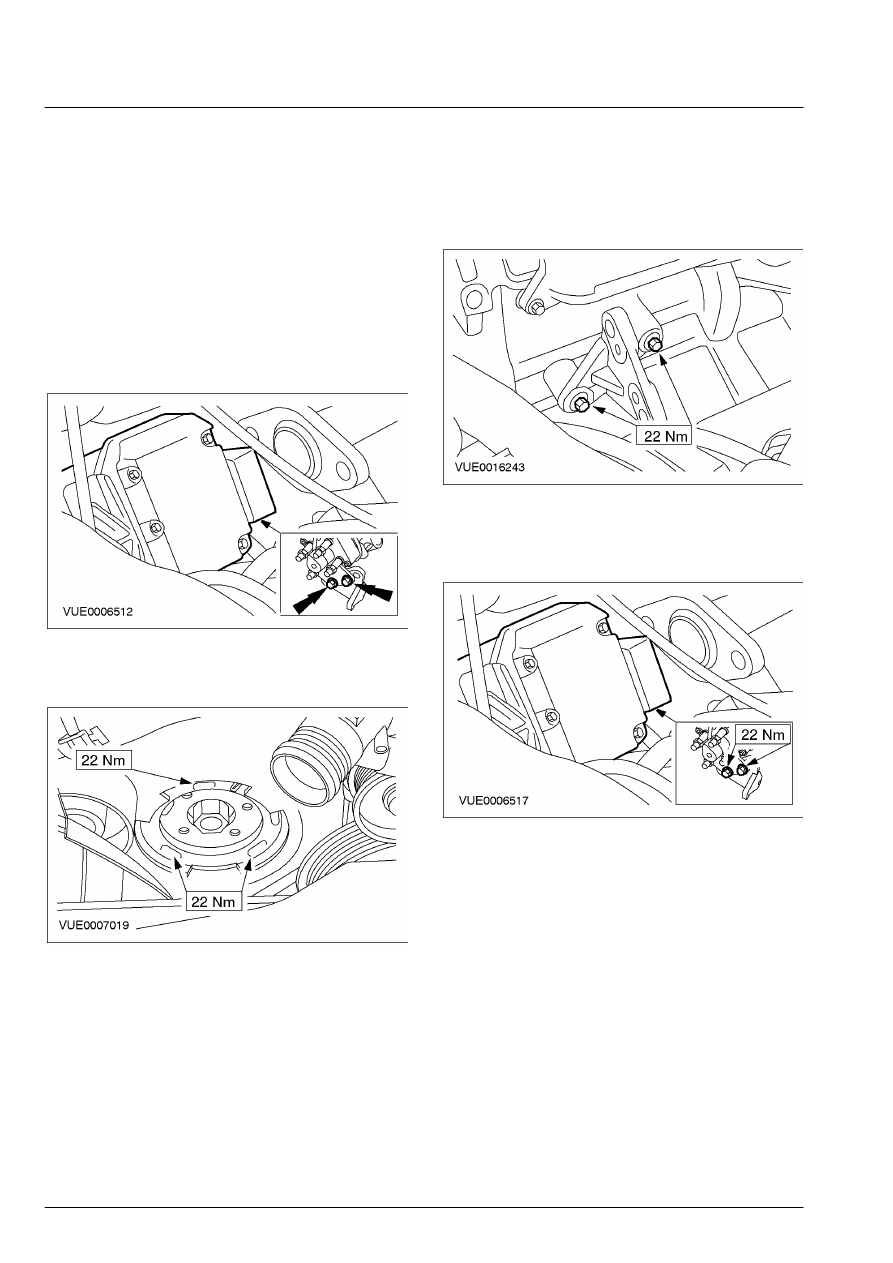

303-01A-100

Двигатель — 2.4 л дизель 303-01A-100



СБОРКА (ПОДОЛЖЕНИЕ)

31. ПРИМЕЧАНИЕ: Установите новые

уплотнительное  кольцо круглого сечения и
прокладку  топливного насоса высокого
давления.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
болты  крепления опорного кронштейна к
топливному  насосу высокого давления.
    Установите топливный насос высокого

давления и свободно, не затягивая
установите болты крепления опорного
кронштейна к топливному насосу
высокого  давления.









32.  Затяните болты крепления топливного

насоса высокого давления.









33.  Затяните болты крепления опорного

кронштейна топливного насоса высокого
давления к блоку цилиндров (для
наглядности  топливный насос высокого
давления показан  в снятом положении).









34.  Затяните болты крепления опорного

кронштейна к топливному насосу
высокого  давления.







303-01A-101

Двигатель — 2.4 л дизель 303-01A-101



СБОРКА (ПОДОЛЖЕНИЕ)

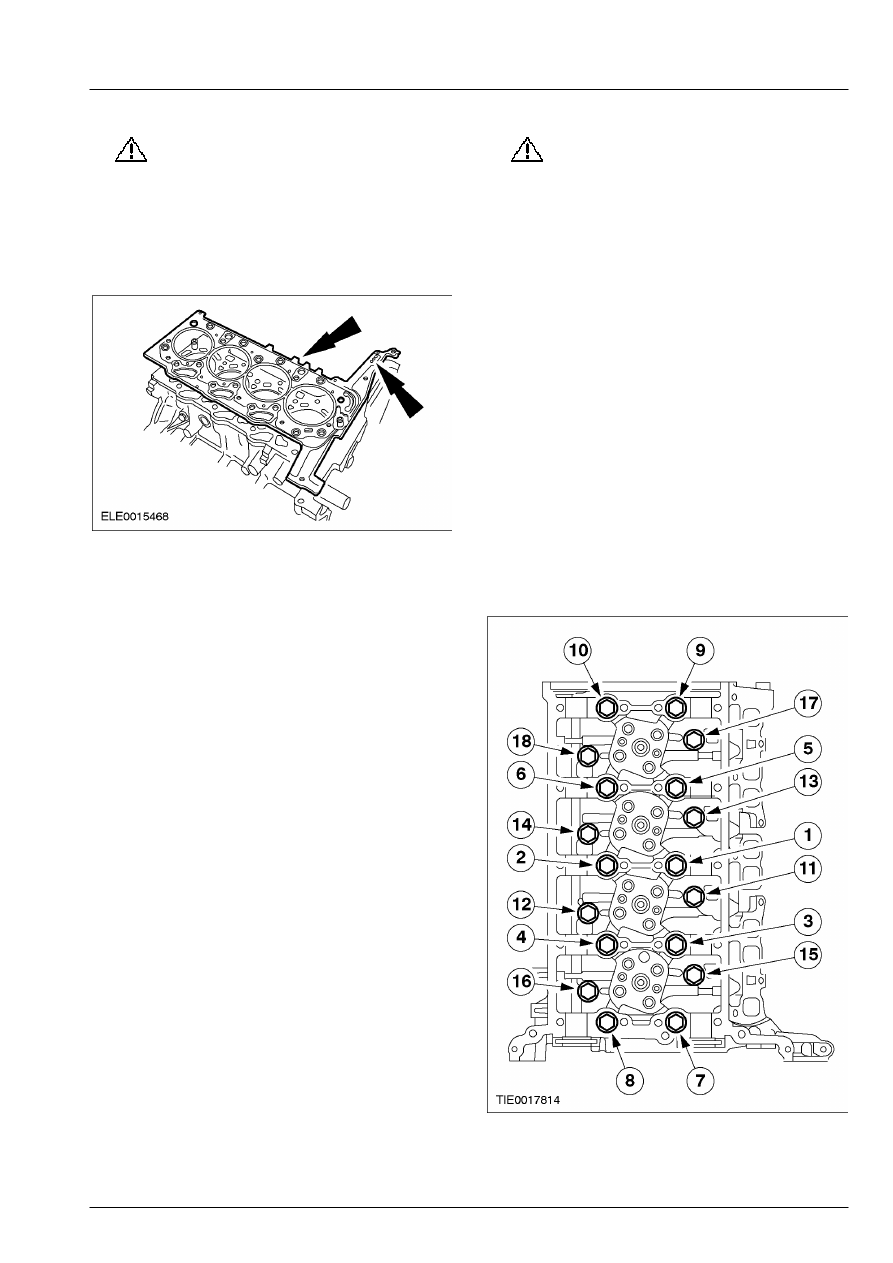

35.

ПРЕДОСТЕРЕЖЕНИЕ: Толщина

новой прокладки головки  цилиндров
должна соответствовать толщине
"старой" прокладки (количество
отверстий/  зубцов).

    Установите новую прокладку головки

цилиндров.







36.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

новые болты крепления  головки
цилиндров.

    Установите головку цилиндров.
        •  Затяните болты, работая в указанной

последовательности в восемь стадий.

        •  Стадия 1: Затяните болты с 1 по 10 усилием

10 Нм.

        •  Стадия 2: Затяните болты с 11 по 18

усилием  5 Нм.

        •  Стадия 3: Затяните болты с 1 по 10 усилием

20 Нм

        •  Стадия 4: Затяните болты с 11 по 18

усилием  10 Нм.

        •  Стадия 5: Затяните болты с 1 по 10 усилием

40 Нм.

        •  Стадия 6: Поверните болты с 1 по 10 на 180

градусов.

        •  Стадия 7: Затяните болты с 11 по 18

усилием  20 Нм.

        •  Стадия 8: Поверните болты с 11 по 18 на 180

градусов.







303-01A-102

Двигатель — 2.4 л дизель 303-01A-102



СБОРКА (ПОДОЛЖЕНИЕ)



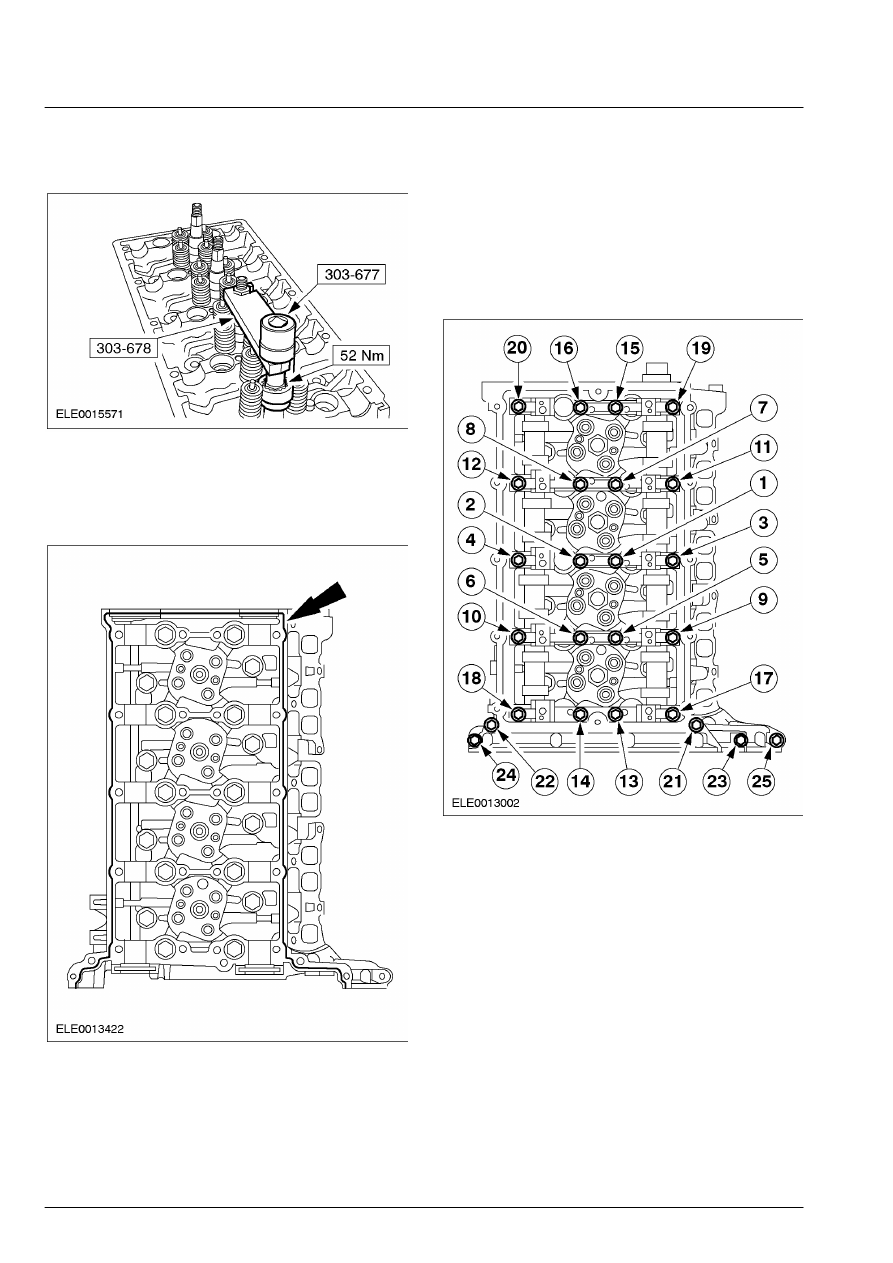

37.  Используя специальные инструменты,

установите топливные форсунки.









38.  Используя герметик    Loctite 510 , нанесите

уплотнительный валик диаметром 2.5 мм
на  сопрягаемую поверхность головки
цилиндров.









39.  Установите распределительные валы.

 40.  Установите держатель  распределительных

валов.

        •  Затяните болты, работая в указанной

последовательности в две стадии.

        •  Стадия 1: Затяните болты с 1 по 22 усилием

23 Нм.

        •  Стадия 2: Затяните болты с 23 по 25

усилием  10 Нм.







303-01A-103

Двигатель — 2.4 л дизель 303-01A-103



СБОРКА (ПОДОЛЖЕНИЕ)

41.

ПРЕДОСТЕРЕЖЕНИЕ: Не

проворачивайте двигатель, когда
специальный инструмент полностью
вставлен  в маховик.  Неследование
этому указанию  приведет к
повреждению отверстия для  датчика
CKP.

ПРИМЕЧАНИЕ: Двигатель следует
проворачивать  только в нормальном направлении
вращения  коленчатого вала.
    Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(в.м.т.) и вставьте специальный
инструмент в  отверстие для датчика CKP.







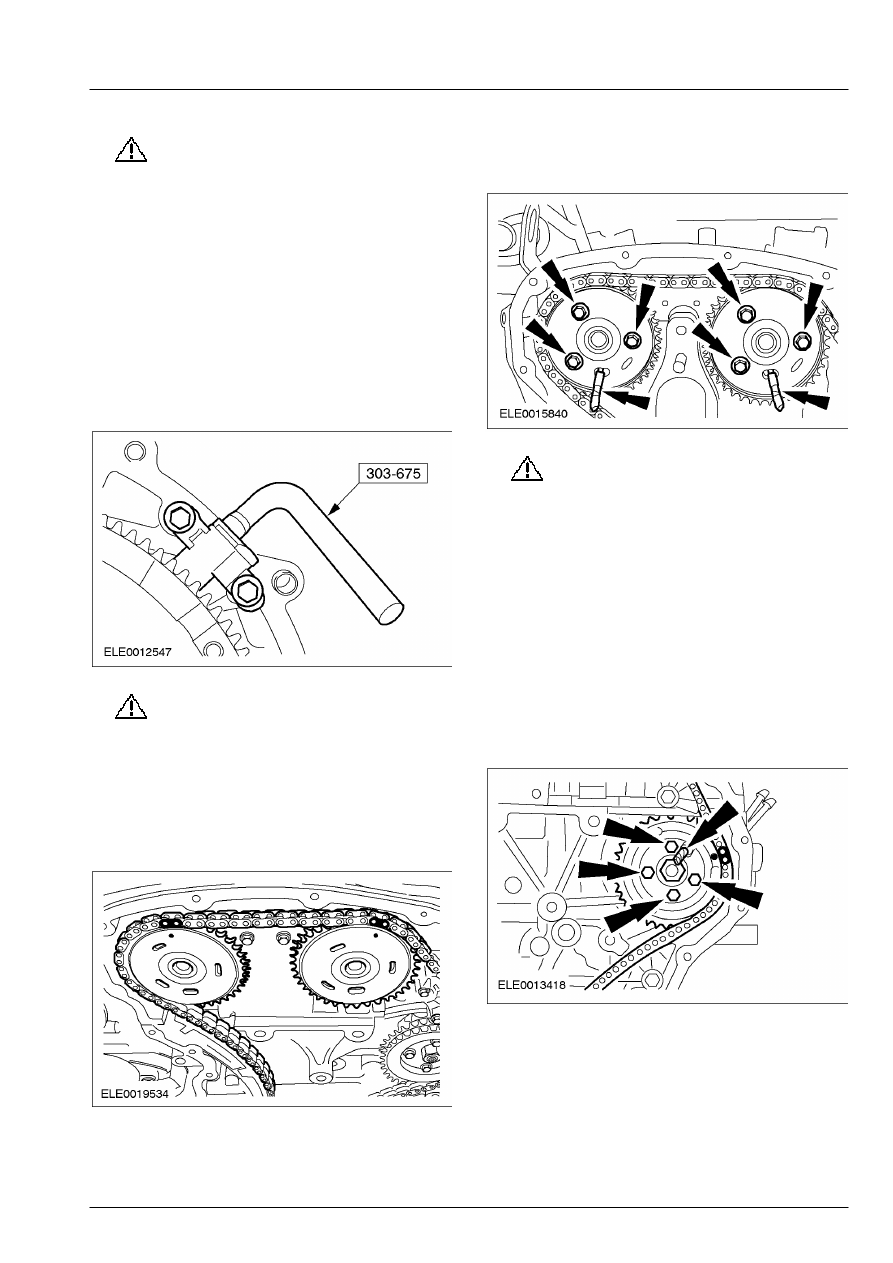

42.

ПРЕДОСТЕРЕЖЕНИЕ: Медные звенья

цепи  газораспределительного
механизма должны  совпадать с
установочными метками на  звездочках
распределительных валов.

    Установите звездочки  распределительных

валов и цепь  газораспределительного
механизма.









43.  Вставьте    сверла диаметром 6 мм в

отверстия в звездочках распределительных
валов и затяните болты крепления

звездочек  распределительных валов
усилием руки.







44.

ПРЕДОСТЕРЕЖЕНИЕ: Медные звенья

цепи  газораспределительного
механизма должны  совпадать с
установочными метками на  звездочке
топливного насоса высокого  давления.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
болты  крепления звездочки топливного насоса
высокого давления.
    Вставьте    сверло диаметром 6 мм в

отверстие в звездочке топливного насоса
высокого давления и в вырез,
предусмотренный в топливном насосе
высокого давления.  Установите болты
крепления  звездочки топливного насоса
высокого  давления.
