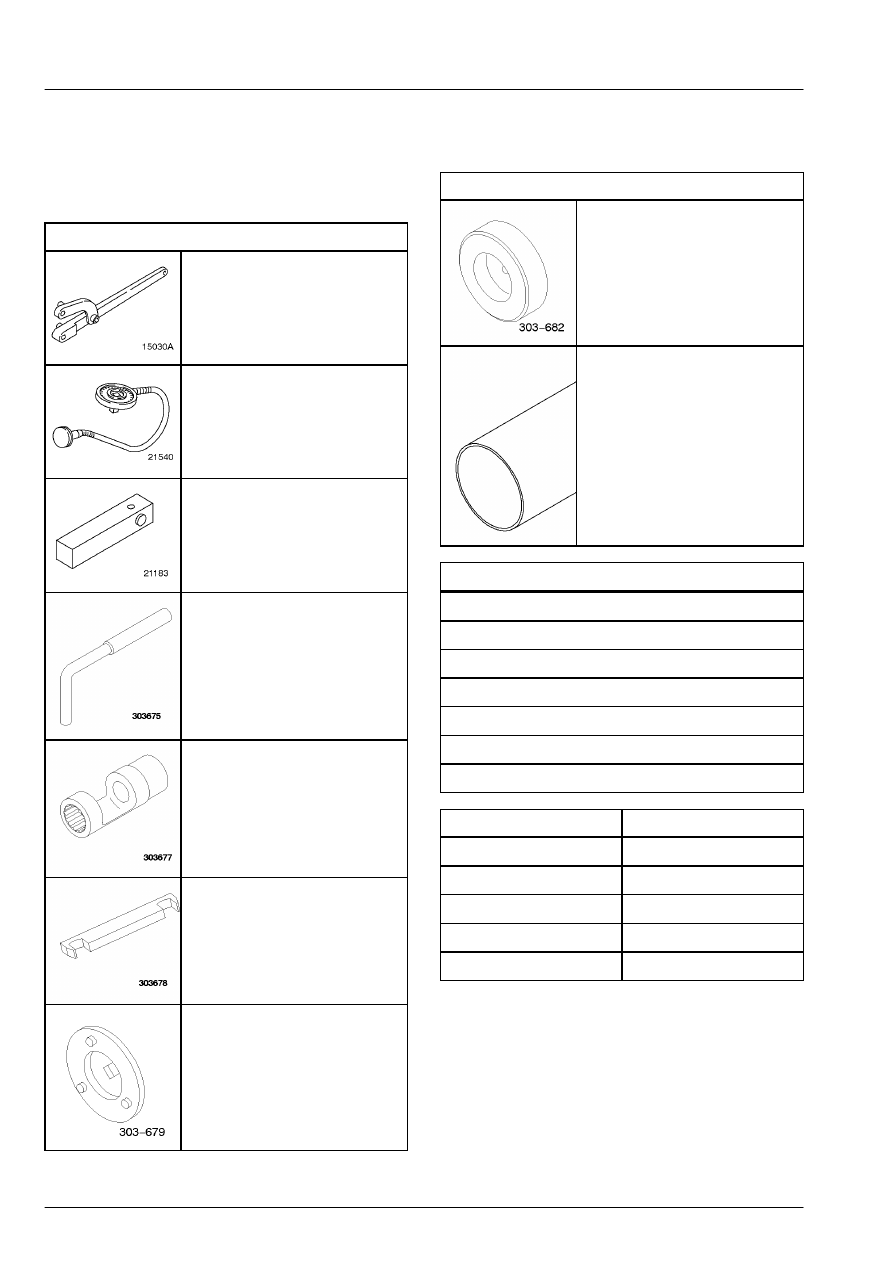

303-01A-92

Двигатель — 2.4 л дизель 303-01A-92



СБОРКА



СБОРКА

Двигатель (21 134 8)



Специальный инструмент





Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15-030А)



Угломер
303-174 (21-540)



Штатив для циферблатного
индикатора
303-432 (21-183)

Инструмент для выверки
положения  верхней мертвой
точки коленчатого  вала
303-675 (21-234)

Торцевой ключ для снятия/
установки  форсунок
303-677 (21-236)

Пластина для выверки
положения  форсунок
303-678 (21-237)



Съемник/ приспособление для
установки масляного
уплотнения  коленчатого вала
303-679 (21-238)

Специальный инструмент



Приспособление для выверки
положения крышки
газораспределительного
механизма
303-682 (21-241)

Приспособление для
установки  уплотнения
топливной форсунки в
крышке  клапанного
механизма
303-695 (21-248)



Общее оборудование





Кран для подъема двигателя

Прямая линейка

Циферблатный индикатор

Приспособление для сжатия поршневых  колец.

Штатив для циферблатного  индикатора

Сверла диаметром 6 мм (3 шт.)

Установочные шпильки M10 x 60 мм (2  шт.)



Наименование



Спецификация



Моторное масло WSS-M2C913-A1

Герметик WSE-M4G323-A4

Loctite 7070



Loctite 510

WSK-M2G348-A7

Герметик WSK-M2G350-A1



Сборка

Все автомобили
 1.  Очистите сопрягаемые поверхности

головки цилиндров и блока цилиндров,
используя    Loctite 7070.

 2.  Нанесите на упорные полукольца

коленчатого вала чистое    моторное масло .

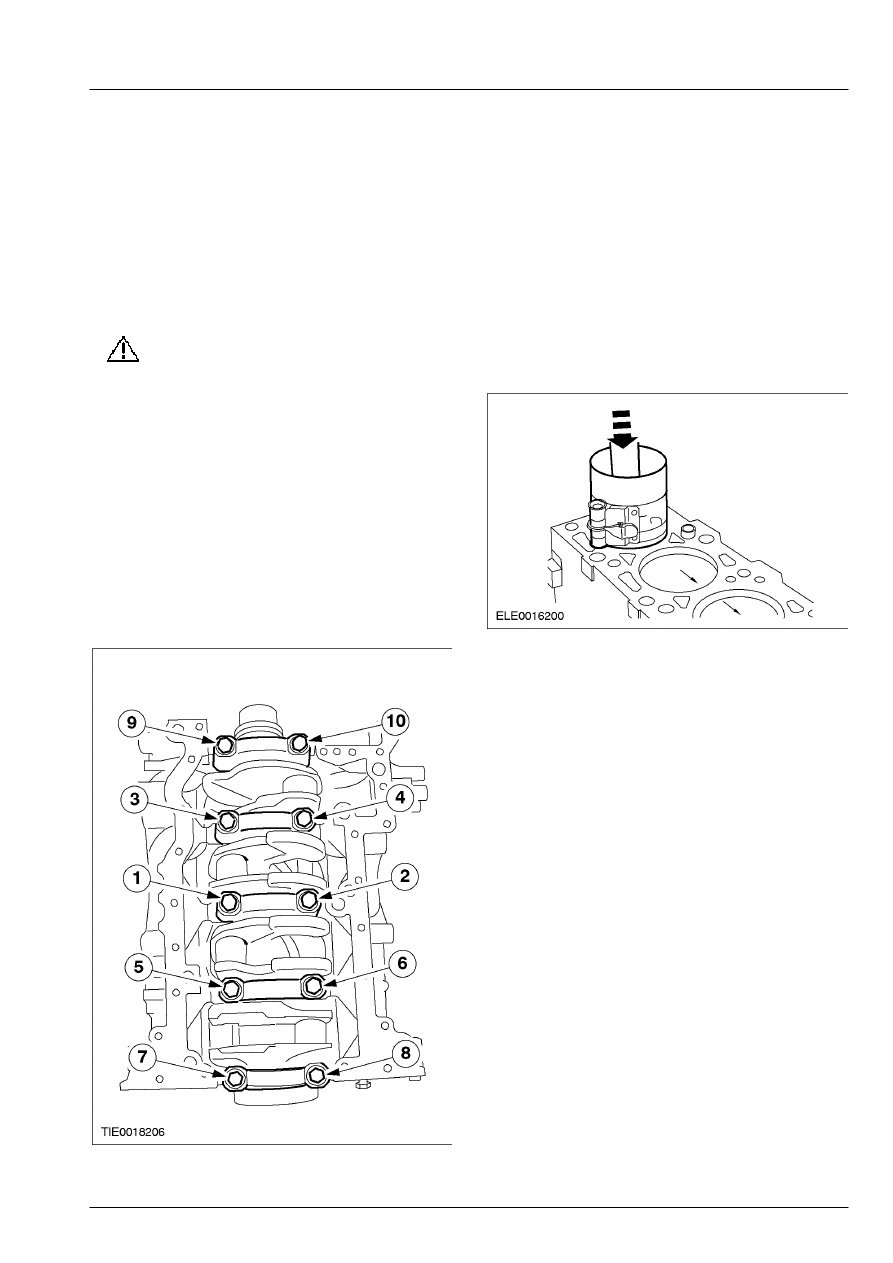

303-01A-93

Двигатель — 2.4 л дизель 303-01A-93



СБОРКА (ПОДОЛЖЕНИЕ)

3. ПРИМЕЧАНИЕ: Канавки в упорных

полукольцах  коленчатого вала должны быть
обращены  наружу.

    Установите упорные полукольца

коленчатого вала.

 4.  Нанесите на коленчатый вал и вкладыши

подшипников коленчатого вала чистое
моторное масло .

 5.  Установите коленчатый вал.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления крышек коренных
подшипников коленчатого вала следует
использовать только четыре раза.

ПРИМЕЧАНИЕ: Отметьте головки болтов
кернером,  чтобы указать на их повторное
использование.
    Установите крышки коренных

подшипников коленчатого вала.

        •  Затяните болты, работая в указанной

последовательности в три стадии.

        •  Стадия 1: 45 Нм
        •  Стадия 2: 80 Нм
        •  Стадия 3: 105 градусов









7.  Нанесите на рабочие поверхности

цилиндров чистое    моторное масло .

8. ПРИМЕЧАНИЕ: Стыки поршневых колец

должны быть  равномерно распределены по
окружности поршня.  Это требование относится
также и к  элементам маслосъемного кольца.
Расположите стыки поршневых колец  под
углом в 120 градусах по отношению друг к
другу.

    Используя соответствующее

приспособление для сжатия поршневых
колец , установите поршни.









9.  Нанесите на вкладыши подшипников

шатунов чистое    моторное масло .

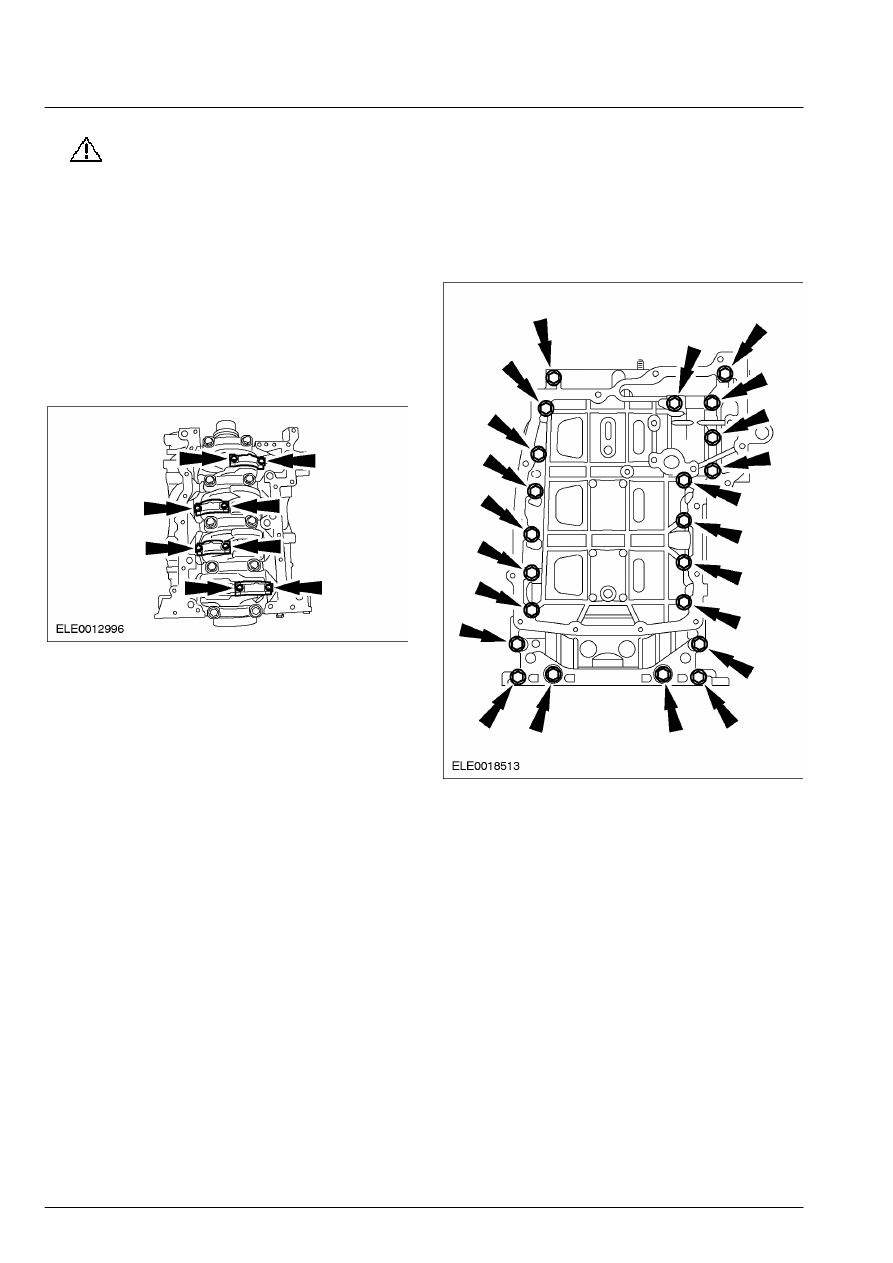

303-01A-94

Двигатель — 2.4 л дизель 303-01A-94



СБОРКА (ПОДОЛЖЕНИЕ)

10.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления крышек подшипников
шатунов следует использовать только
четыре  раза.

ПРИМЕЧАНИЕ: Отметьте головки болтов
кернером,  чтобы указать на их повторное
использование.
    Установите крышки подшипников

шатунов.

        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 30 Нм
        •  Стадия 2: 100 градусов







11. ПРИМЕЧАНИЕ: Установите новую

прокладку рамы  лестничного типа.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью гайки и болты крепления рамы
лестничного типа.
    Установите раму лестничного типа.







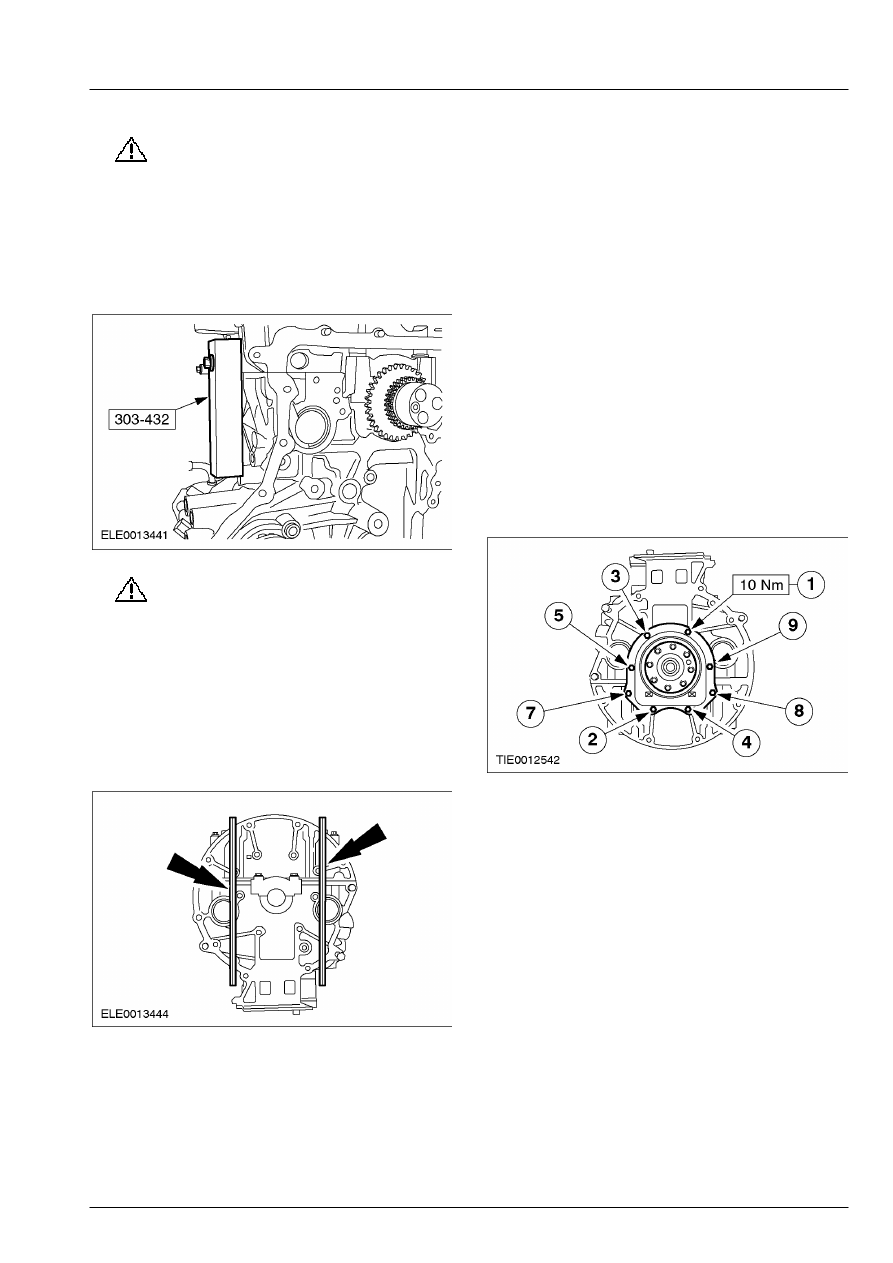

303-01A-95

Двигатель — 2.4 л дизель 303-01A-95



СБОРКА (ПОДОЛЖЕНИЕ)

12.

ПРЕДОСТЕРЕЖЕНИЕ: Рама

лестничного типа и блок цилиндров
должны быть совмещены настолько,
чтобы  сбоку смещение не превышало
0.05 мм в ту или  иную сторону.

    Используя специальный инструмент,

выверьте положение рамы лестничного
типа  относительно блока цилиндров.







13.

ПРЕДОСТЕРЕЖЕНИЕ: Рама

лестничного типа и блок цилиндров
должны быть совмещены настолько,
чтобы  сзади смещение находилось в
диапазоне от 0.01  мм перекрытия до 0.2
мм зазора.

    Используя такой инструмент, как    прямая

линейка,  выверьте положение рамы
лестничного типа  относительно блока
цилиндров.







14. ПРИМЕЧАНИЕ: Установите новый

держатель заднего  масляного уплотнения
коленчатого вала и  болты крепления держателя
заднего  масляного уплотнения коленчатого
вала.

ПРИМЕЧАНИЕ: Новый держатель заднего
масляного  уплотнения коленчатого вала
поставляется с  установочной втулкой, которая
должна быть  удалена в процессе установки.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью болты крепления держателя  заднего
масляного уплотнения коленчатого  вала.
    Установите держатель заднего  масляного

уплотнения коленчатого вала.

 15.  Затяните болты крепления держателя

заднего масляного уплотнения
коленчатого  вала.

        •  Затяните болты, работая в указанной

последовательности.









16.  Снимите установочную втулку держателя

заднего масляного уплотнения
коленчатого  вала.
