303-01A-88

Двигатель — 2.4 л дизель 303-01A-88



РАЗБОРКА (ПОДОЛЖЕНИЕ)

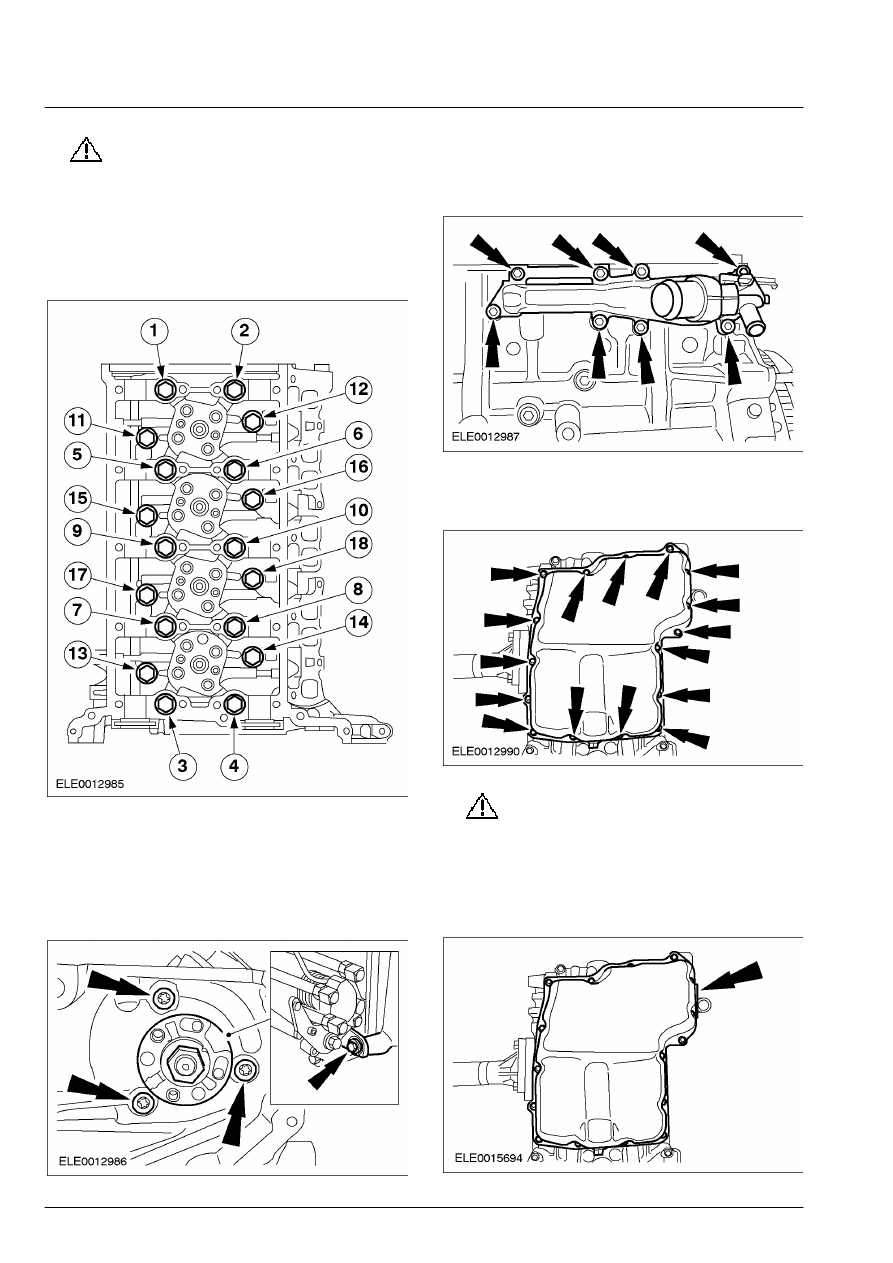

36.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты крепления головки  цилиндров,
работая в указанной
последовательности.

    Снимите головку цилиндров.
        •  Отбракуйте прокладки и болты за их

дальнейшей ненадобностью..









37.  Снимите топливный насос высокого

давления.

        •  Отсоедините кронштейн топливного  насоса

высокого давления от двигателя.

        •  Отбракуйте прокладку за  ненадобностью.









38.  Снимите распределительный коллектор

охлаждающей жидкости.

        •  Отбракуйте прокладку за  ненадобностью.









39.  Выверните болты крепления масляного

картера.







40.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте масляный картер.

    Используя соответствующий

шпательснимите  масляный картер.

        •  Перемещайте шпатель по периметру

масляного картера.







303-01A-89

Двигатель — 2.4 л дизель 303-01A-89



РАЗБОРКА (ПОДОЛЖЕНИЕ)

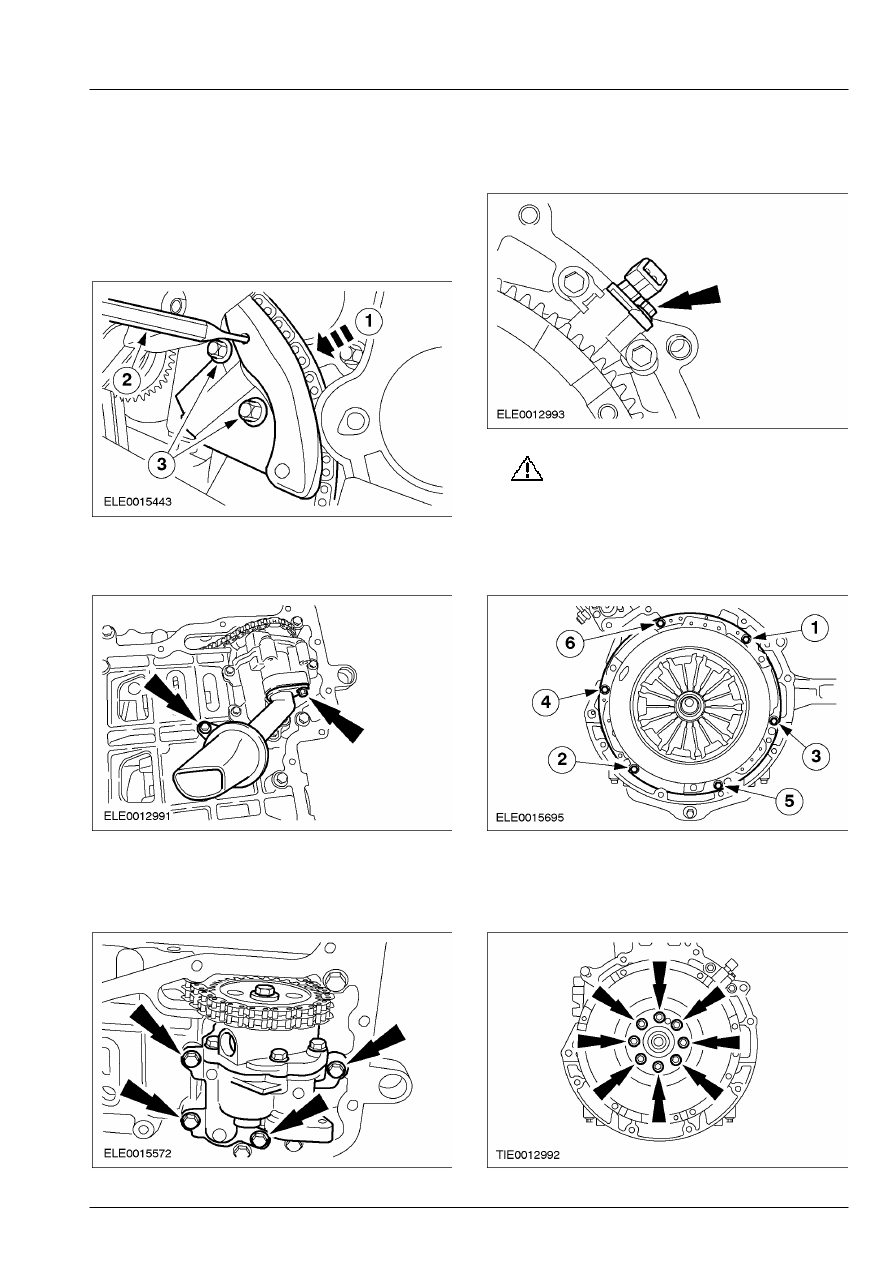

41.  Снимите натяжитель цепи масляного

насоса.

       1. Ослабьте натяжение цепи.
       2. Застопорьте натяжитель, для чего  следует

вставить штифт.

       3. Выверните болты.









42.  Снимите заборную трубку масляного

насоса.









43.  Снимите масляный насос.

        •  Снимите цепь со звездочки коленчатого

вала.









44.  Снимите датчик положения коленчатого

вала (СКР).







45.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления нажимного диска  сцепления
следует отпускать по два оборота  за раз
и в указанной последовательности.

    Снимите ведомый и нажимной диски

сцепления.









46.  Снимите маховик.

        •  Отбракуйте болты за их дальнейшей

ненадобностью.







303-01A-90

Двигатель — 2.4 л дизель 303-01A-90



РАЗБОРКА (ПОДОЛЖЕНИЕ)



47.  Снимите держатель заднего масляного

уплотнения коленчатого вала.

        •  Отбракуйте держатель за его дальнейшей

ненадобностью.







48.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты крепления рамы  лестничного
типа, работая в указанной
последовательности.

    Снимите раму лестничного типа.
        •  Отбракуйте прокладку за  ненадобностью.









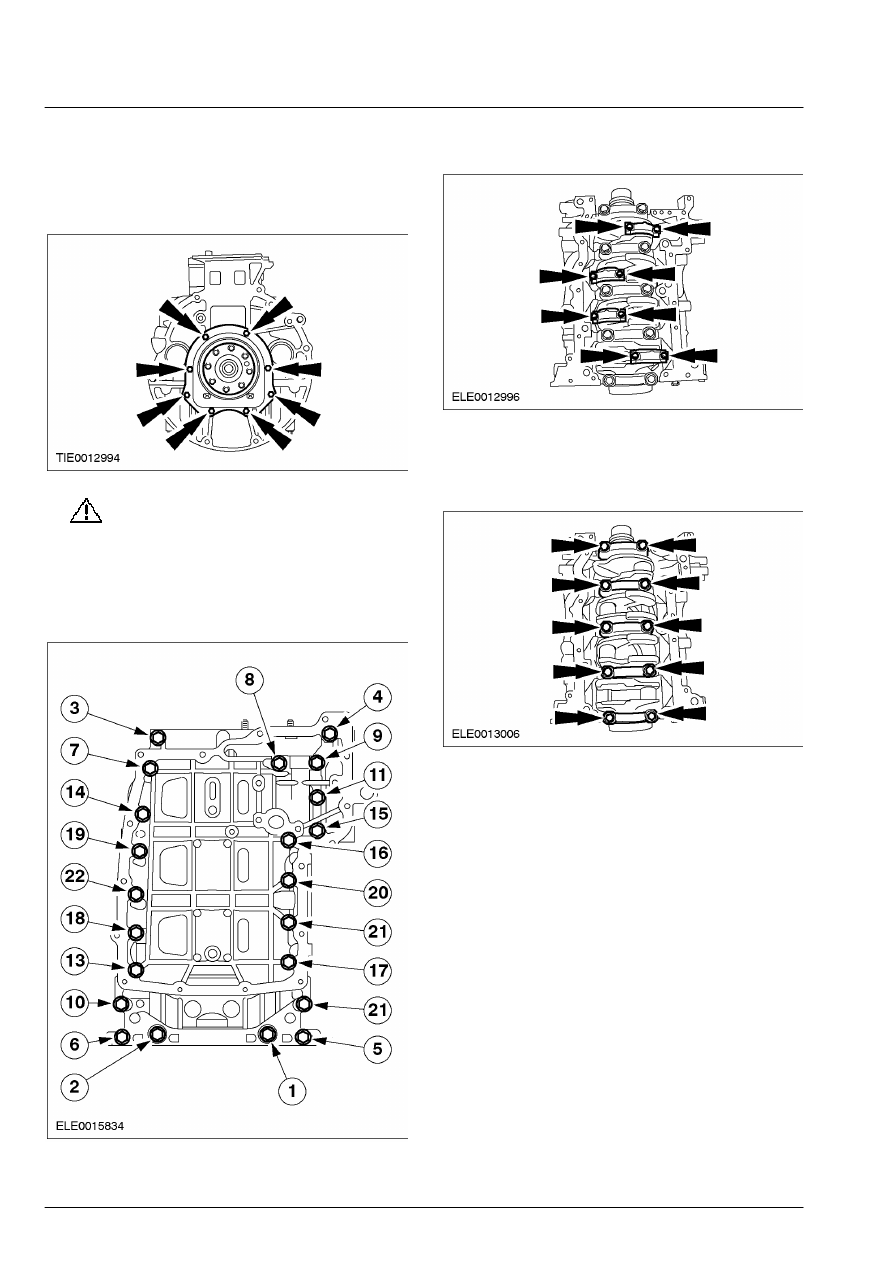

49.  Снимите крышки подшипников шатунов.









50.  Снимите поршни.

 51.  Снимите крышки коренных подшипников

коленчатого вала.









52.  Снимите коленчатый вал.

303-01A-91

Двигатель — 2.4 л дизель 303-01A-91



РАЗБОРКА И СБОРКА ПОДСБОРОК



РАЗБОРКА И СБОРКА ПОДСБОРОК

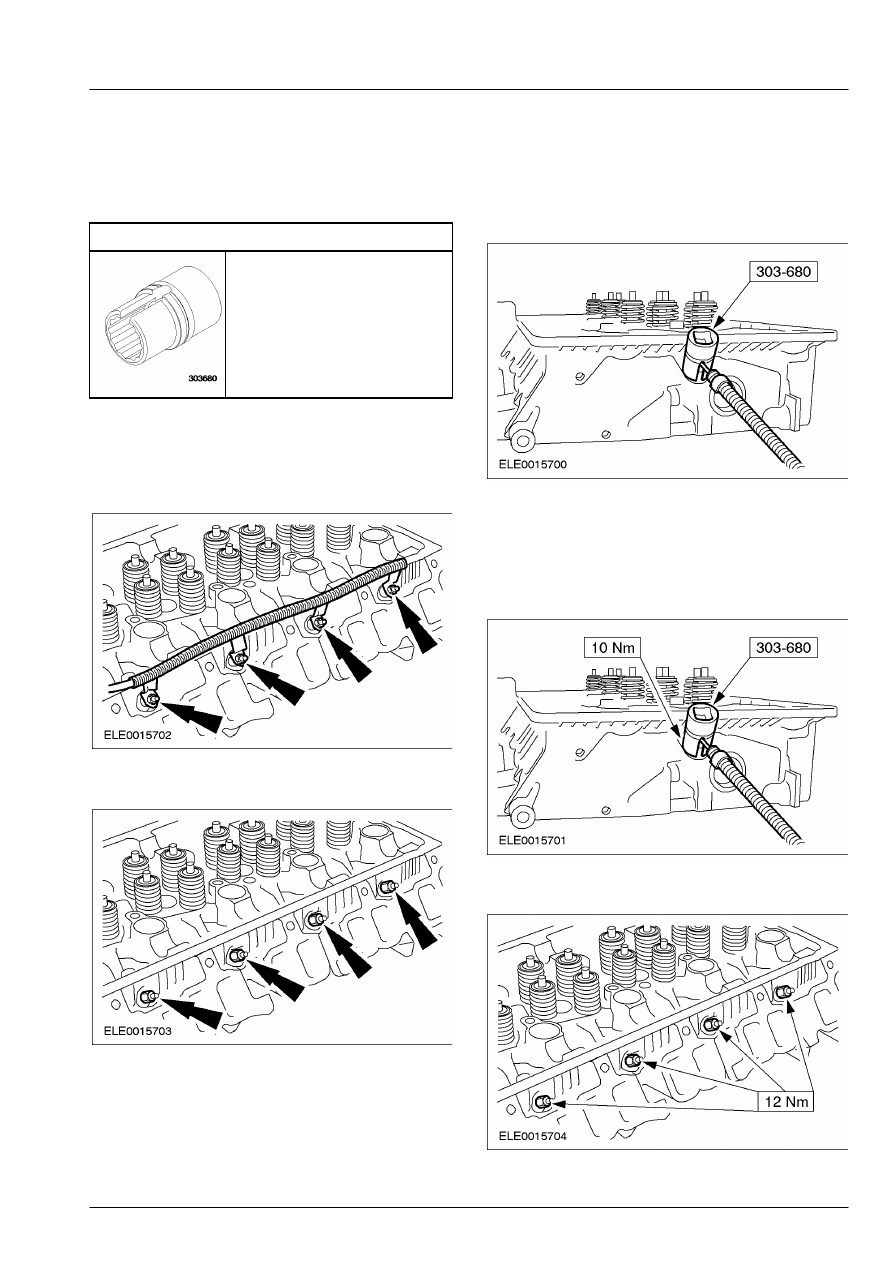

Головка цилиндров (21 165 6)



Специальный инструмент



Торцевой ключ для датчика
температуры головки
цилиндров (CHT)
303-680 (21-239)



Разборка



1.  Рассоедините штекерные разъемы свечей

подогрева.









2.  Снимите свечи подогрева.









3.  Используя специальный инструмент,

снимите датчик температуры головки
цилиндров (CHT).







Сборка



1.  Установите элементы на место, действуя  в

обратной последовательности.
