Ford Transit (2001 год). Руководство - часть 139

303-01A-84

Двигатель — 2.4 л дизель 303-01A-84



РАЗБОРКА (ПОДОЛЖЕНИЕ)



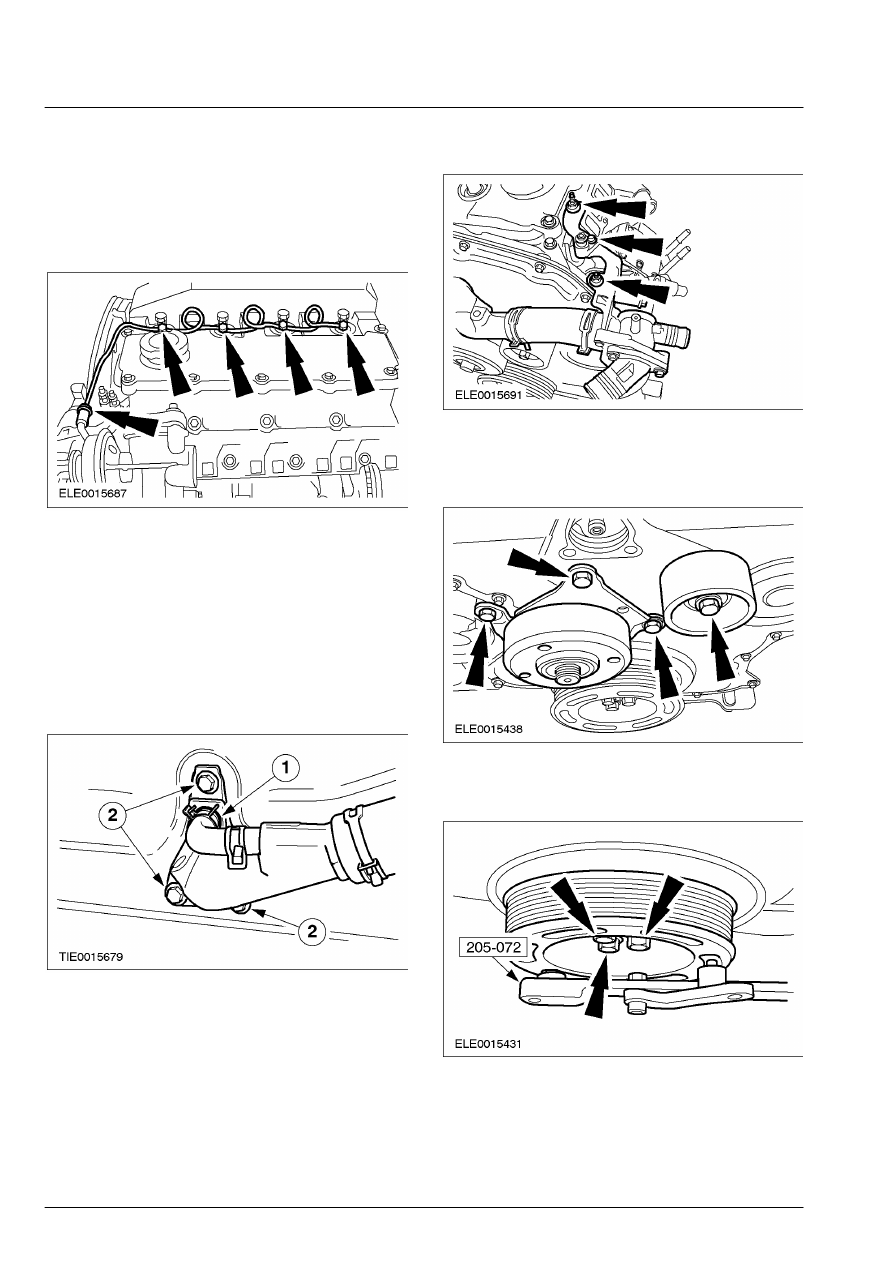

19.  Снимите возвратный топливопровод

топливных форсунок.    За дополнительной
информацией обратитесь к Разделу 310-00.

        •  Отбракуйте топливопровод и

уплотнительные шайбы за их дальнейшей
ненадобностью.









20.  Отсоедините выпускной трубопровод

охлаждающей жидкости от двигателя.

       1. Отсоедините шланг.
        •  Отбракуйте шланг за его дальнейшей

ненадобностью.

       2. Выверните болты.
        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









21.  Снимите корпус термостата.









22.  Снимите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









23.  Используя специальный инструмент,

снимите шкив коленчатого вала.







303-01A-85

Двигатель — 2.4 л дизель 303-01A-85



РАЗБОРКА (ПОДОЛЖЕНИЕ)



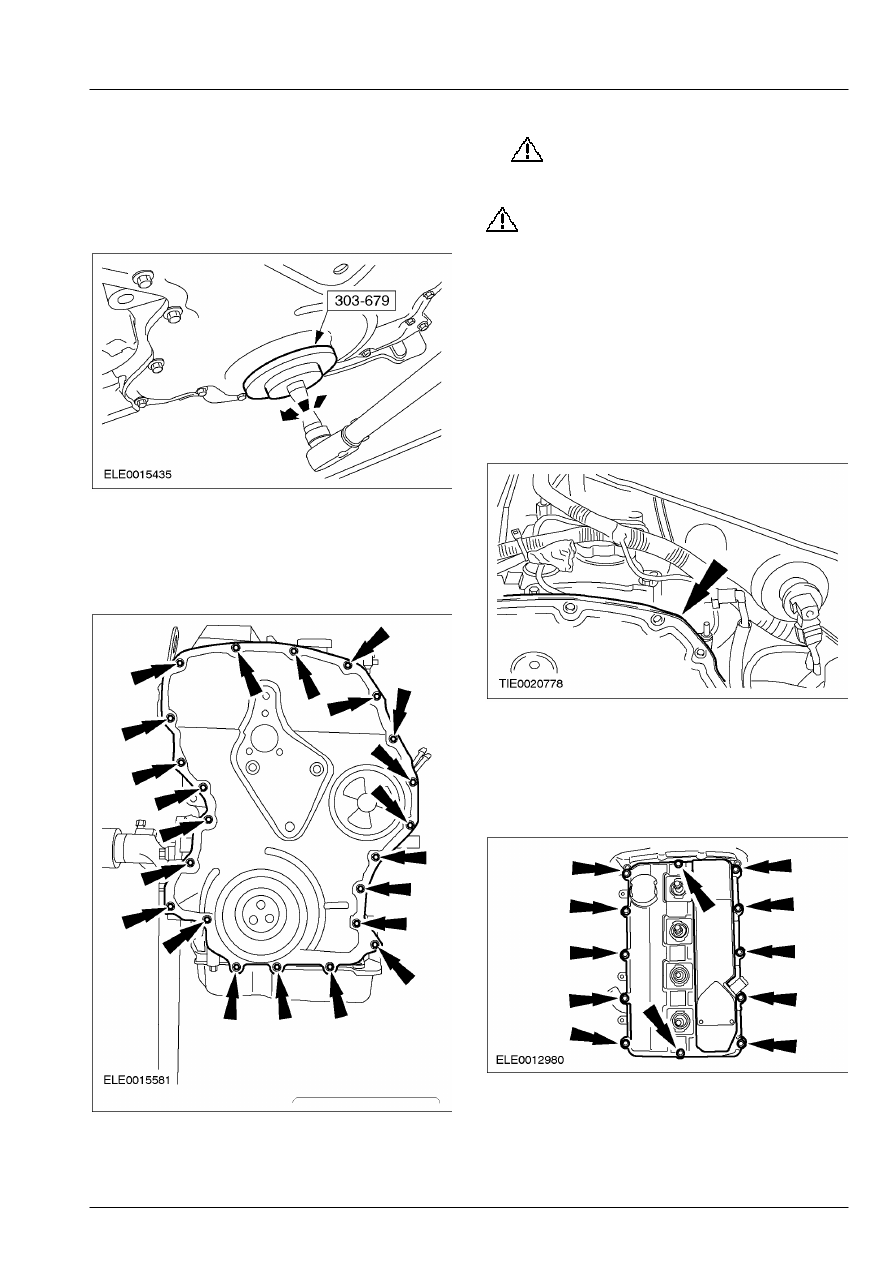

24.  Используя специальный инструмент,

снимите переднее масляное уплотнение
коленчатого вала.

        •  Отбракуйте уплотнение за его  дальнейшей

ненадобностью.









25.  Снимите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







26.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте переднюю крышку
двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: На протяжении

всего процесса снятия  периодически и
часто смазывайте шпатели  моторным
маслом.

    Используя два таких инструмента, как

шпатели, снимите  переднюю крышку
двигателя.

        •  Используйте один шпатель, чтобы помочь

введению второго шпателя. Затем ведите
шпателем в направлении против часовой
стрелки по контуру передней крышки
двигателя.









27.  Снимите крышку клапанного  механизма.

        •  Отбракуйте прокладку крышки  клапанного

механизма и уплотнения  топливных
форсунок в крышке клапанного  механизма
за их дальнейшей  ненадобностью.







303-01A-86

Двигатель — 2.4 л дизель 303-01A-86



РАЗБОРКА (ПОДОЛЖЕНИЕ)



28.  Снимите оси клапанных рычагов.

        •  Отбракуйте болты за их дальнейшей

ненадобностью.









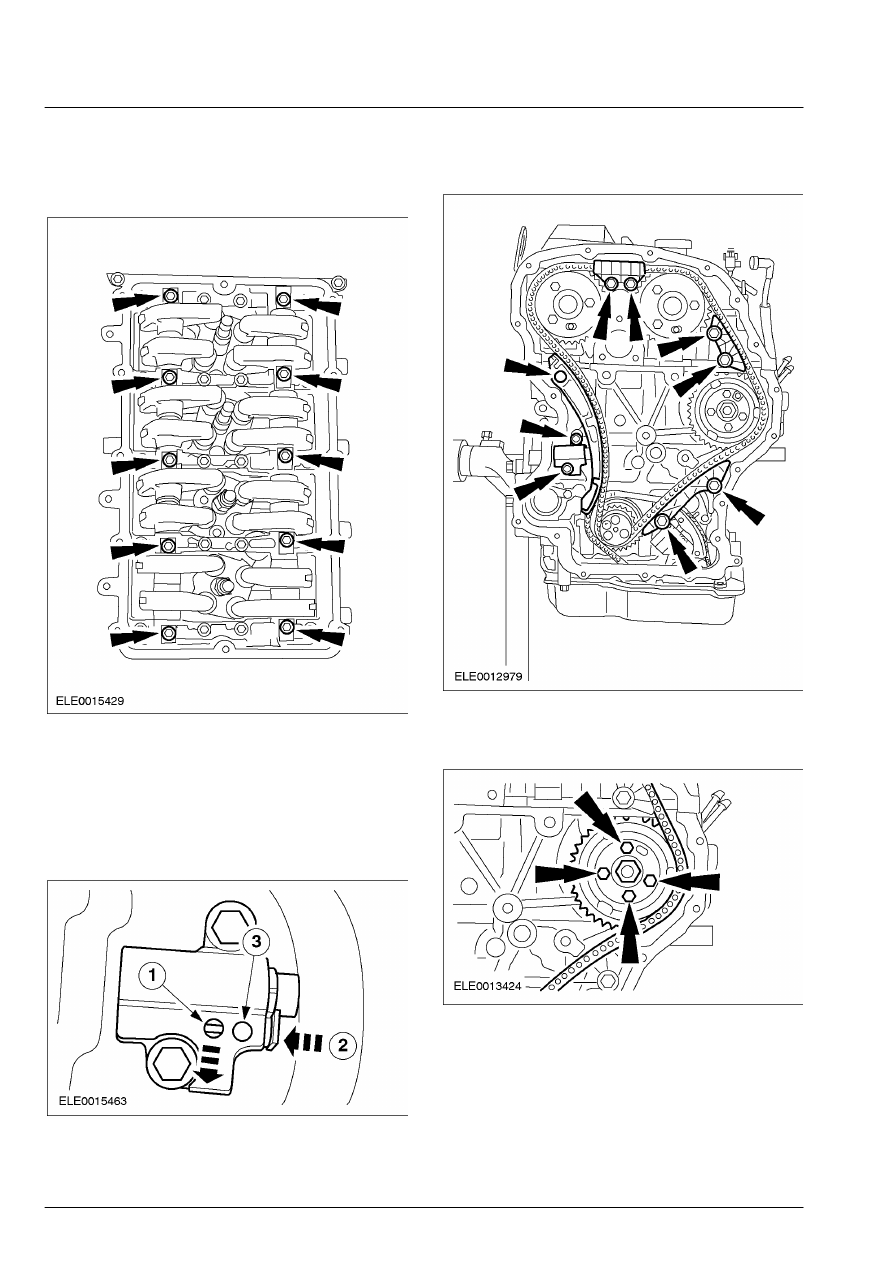

29.  Ослабьте натяжение и застопорьте

натяжитель цепи газораспределительного
механизма.

       1. Втяните собачку.
       2. Нажмите на фиксатор.
       3. Вставьте штифт.









30.  Снимите натяжитель цепи

газораспределительного механизма и

направляющие цепи
газораспределительного  механизма.









31.  Снимите звездочку топливного насоса

высокого давления.







303-01A-87

Двигатель — 2.4 л дизель 303-01A-87



РАЗБОРКА (ПОДОЛЖЕНИЕ)



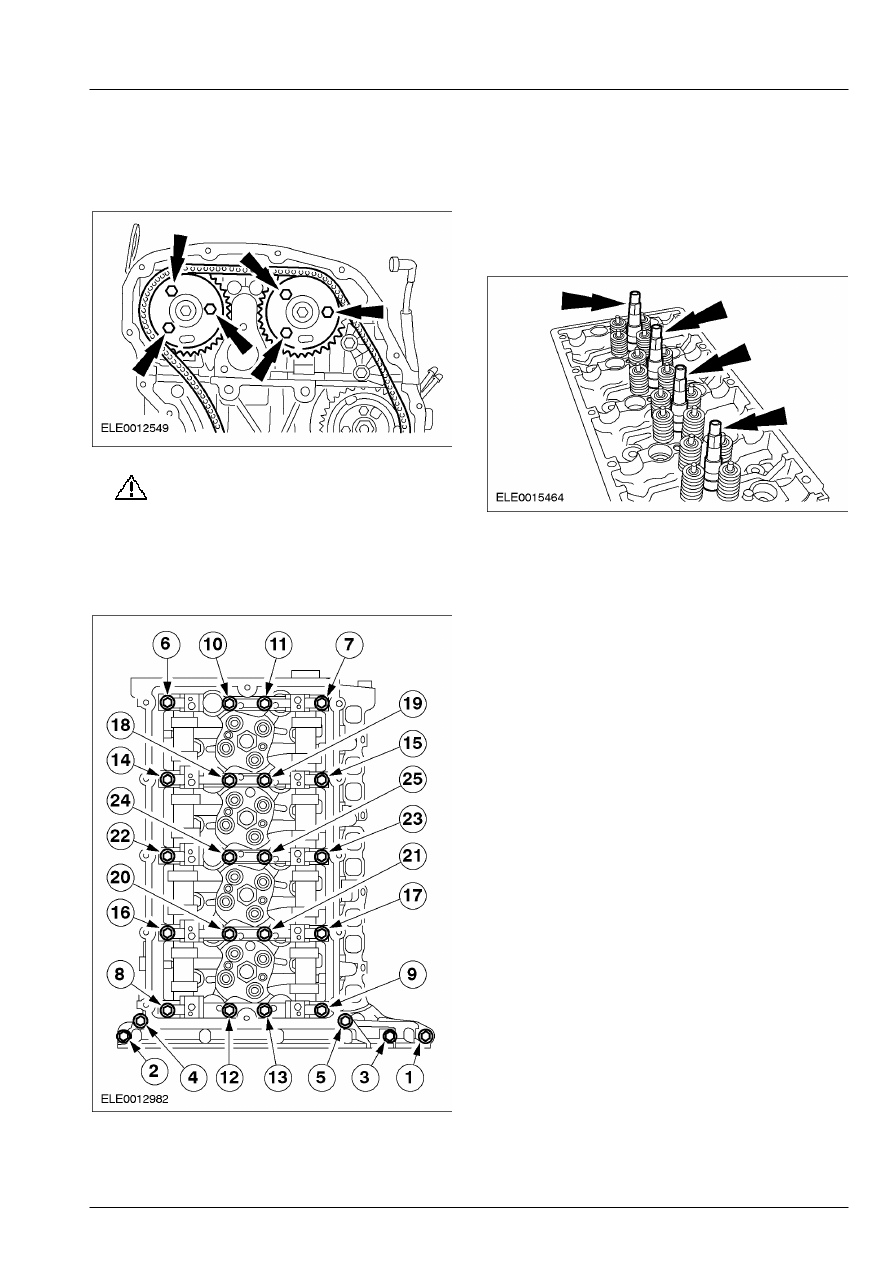

32.  Снимите звездочки распределительных

валов и цепь газораспределительного
механизма.







33.

ПРЕДОСТЕРЕЖЕНИЕ: Снимите

болты держателя  распределительных
валов, работая в  указанной
последовательности.

    Снимите держатель распределительных

валов.









34.  Снимите распределительные валы.

35. ПРИМЕЧАНИЕ: Для снятия топливных

форсунок следует  полностью отпустить
стопорные втулки  топливных форсунок.

    Отпустите стопорные втулки топливных

форсунок и аккуратно снимите топливные
форсунки.
