Двигатель — 2.4 л дизель 303-01A-76



СНЯТИЕ (ПОДОЛЖЕНИЕ)



24.  Снимите опорный кронштейн радиатора и

радиатор.









25.  Опустите автомобиль.

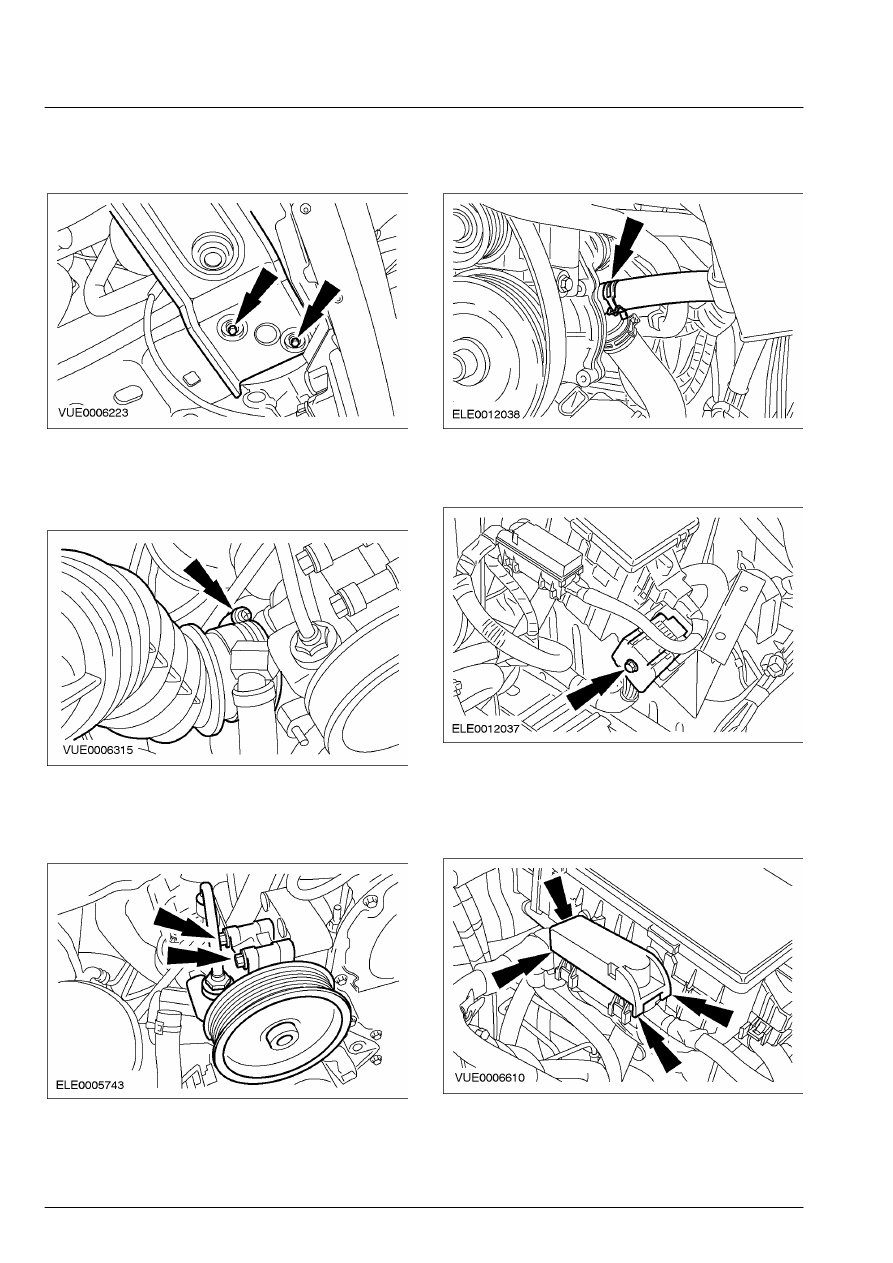

 26.  Отсоедините выпускной трубопровод

воздушного фильтра от турбокомпрессора.









27.  Отсоедините насос усилителя рулевого

управления от двигателя и расположите
его в  стороне (четыре болта).









28.  Отсоедините шланг охлаждающей

жидкости от водяного насоса.









29.  Рассоедините штекерный разъем жгута

электропроводки двигателя.









30.  Снимите крышку элемента для

подсоединения соединительных проводов
для  запуска с помощью дополнительного
(внешнего) аккумулятора.









31.  Отсоедините провод, идущий от

аккумулятора к электромагниту стартера,
от  элемента для подсоединения
соединительных  проводов для запуска с

303-01A-77

Двигатель — 2.4 л дизель 303-01A-77



СНЯТИЕ (ПОДОЛЖЕНИЕ)

помощью  дополнительного (внешнего)
аккумулятора.

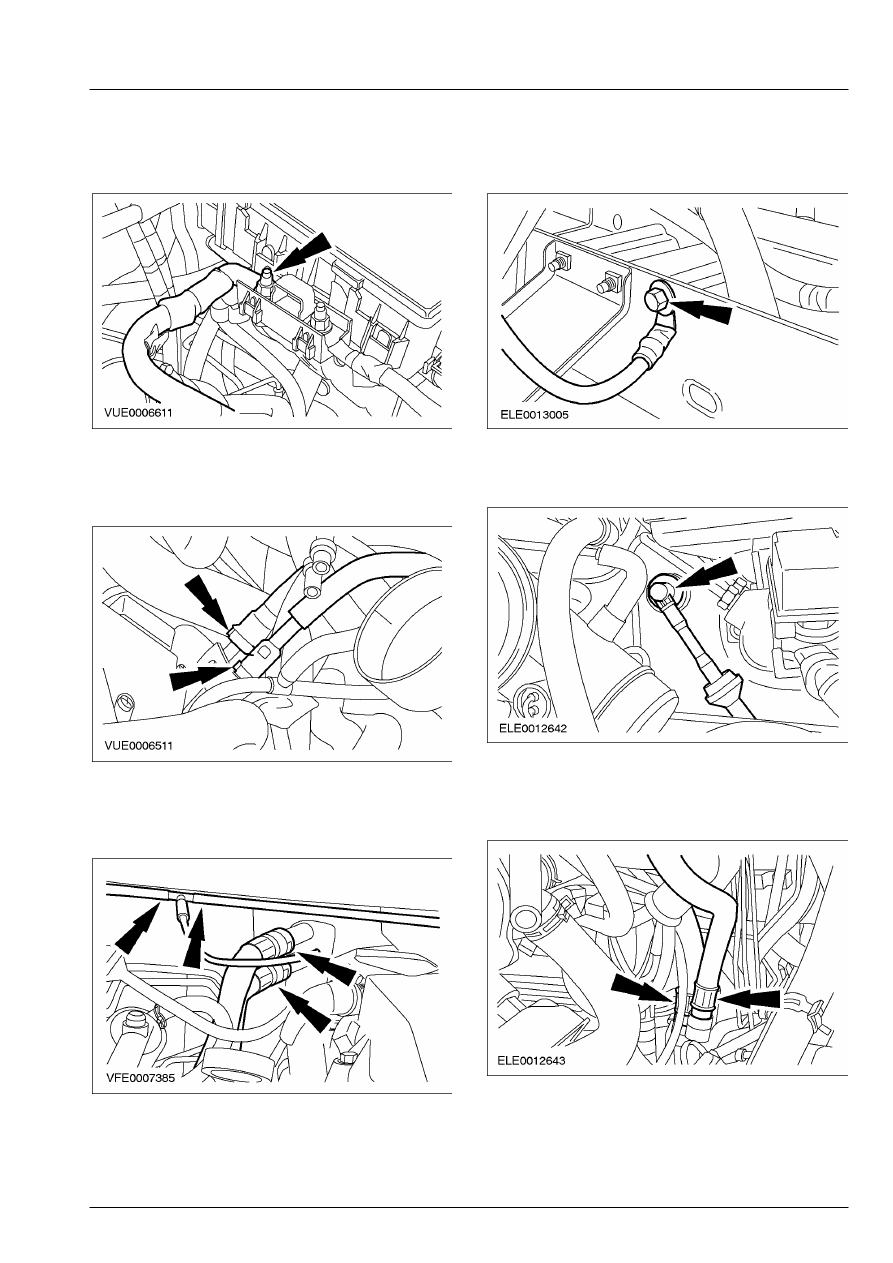

32.  Отсоедините питающие и возвратный

топливопроводы от топливного насоса
высокого давления.









33.  Отсоедините шланги охлаждающей

жидкости и вакуумные шланги от
сердцевины  отопителя.









34.  Отсоедините провод заземления  двигателя

от лонжерона.









35.  Отсоедините вакуумный шланг от

вакуумного усилителя тормозов.







Автомобили с дополнительным  отопителем
  36.  Отсоедините шланги дополнительного

отопителя.







303-01A-78

Двигатель — 2.4 л дизель 303-01A-78



СНЯТИЕ (ПОДОЛЖЕНИЕ)

Все автомобили

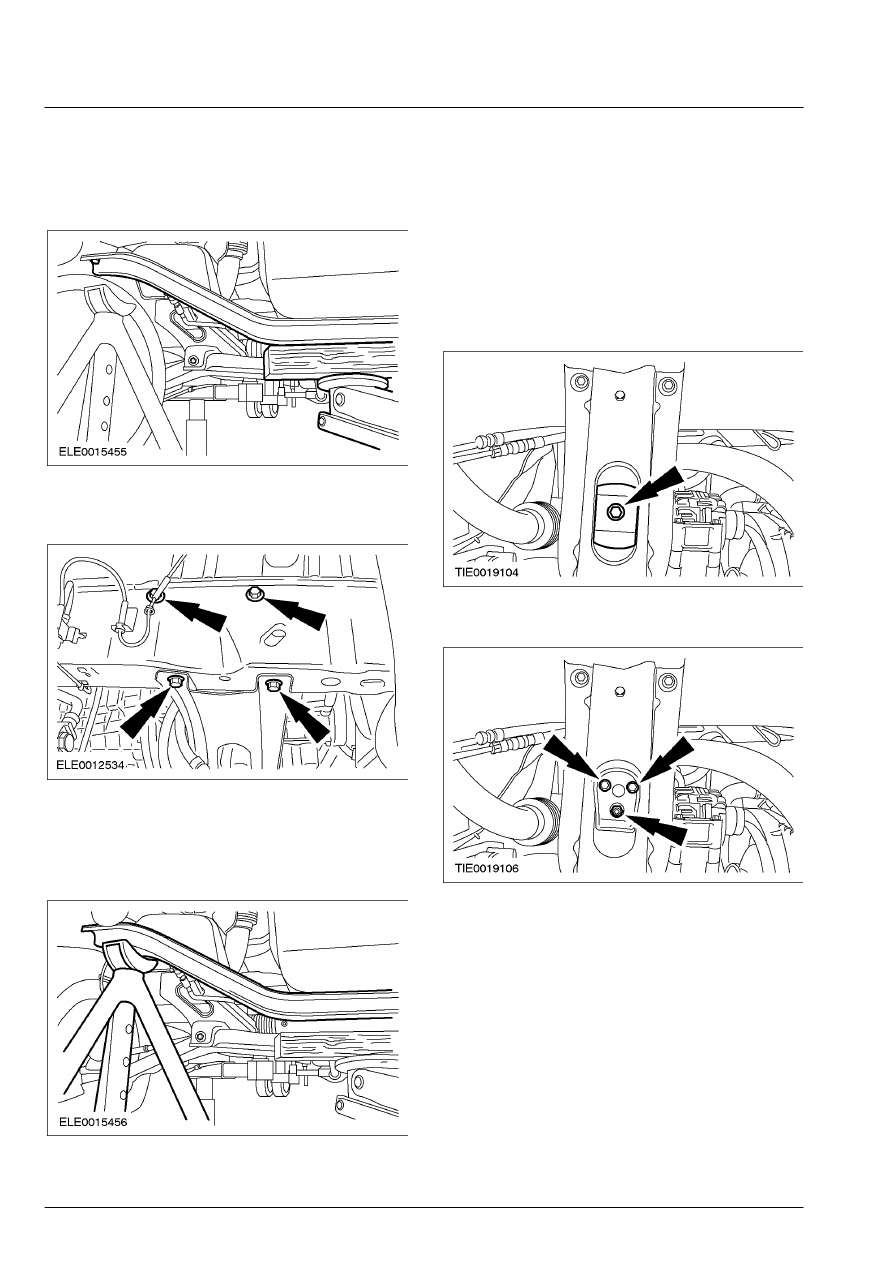

  37.  Используя соответствующий    подкатной

домкрат,  подоприте поперечину
двигателя.









38.  Выверните болты крепления поперечины

двигателя.









39.  Используя соответствующие    подставки

для моста,  подоприте поперечину
двигателя.

        •  Опустите подкатной домкрат.









40.  Используя соответствующий    подкатной

домкрат,  подоприте коробку передач.

 41.  Используя соответствующий     кран для

подъема двигателя и воспользовавшись
помощью другого  техника, поднимите
двигатель в сборе с  коробкой передач за
соответствующую  проушину и откатите
автомобиль назад.

 42.  Снимите гаситель вибраций (демпфер) с

поперечины двигателя.









43.  Снимите поперечину двигателя.







303-01A-79

Двигатель — 2.4 л дизель 303-01A-79



СНЯТИЕ (ПОДОЛЖЕНИЕ)

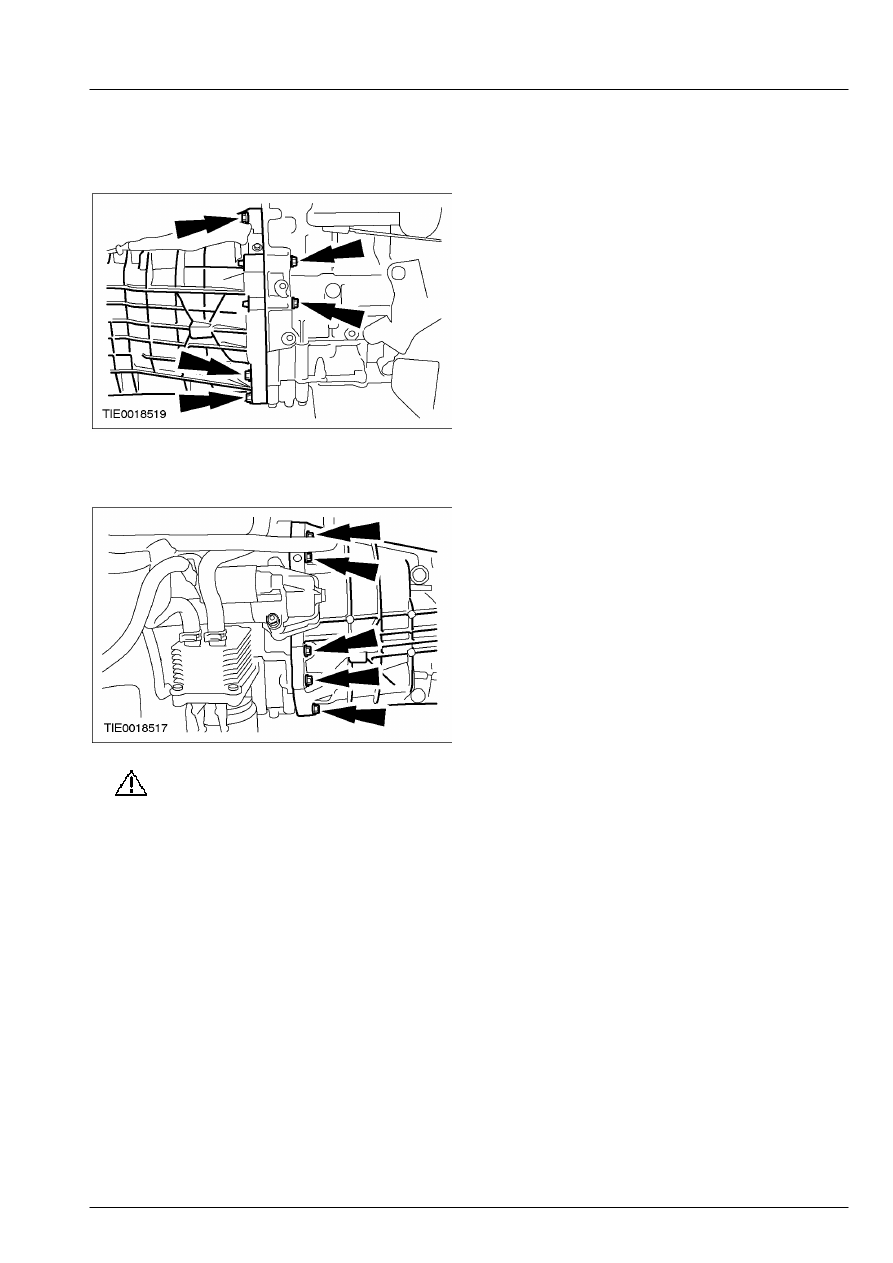

44.  Выверните правые болты крепления

коробки передач.









45.  Выверните левые болты крепления

коробки передач.







46.

ПРЕДОСТЕРЕЖЕНИЕ: Не наклоняйте

коробку передач при снятии.  Это
может привести к повреждению
направляющего подшипника.

    Снимите коробку передач с  двигателя.
