Ford Transit (2001 год). Руководство - часть 135

303-01A-68

Двигатель — 2.4 л дизель 303-01A-68



НА АВТОМОБИЛЕ



Масляный насос (21 714 0)



Общее оборудование





Циферблатный индикатор

Штатив для циферблатного  индикатора



Снятие



1.  Снимите переднюю крышку двигателя.

За дополнительной информацией
обратитесь к главе Передняя крышка
двигателя - Автомобили с двигателем 75 л.с.



/ Передняя крышка двигателя - Автомобили
с двигателем 90 л.с. или 120 л.с. имеющейся
в этом разделе.



 2.  Снимите масляный картер.

За

дополнительной информацией обратитесь к
главе Масляный картер имеющейся в этом
разделе.



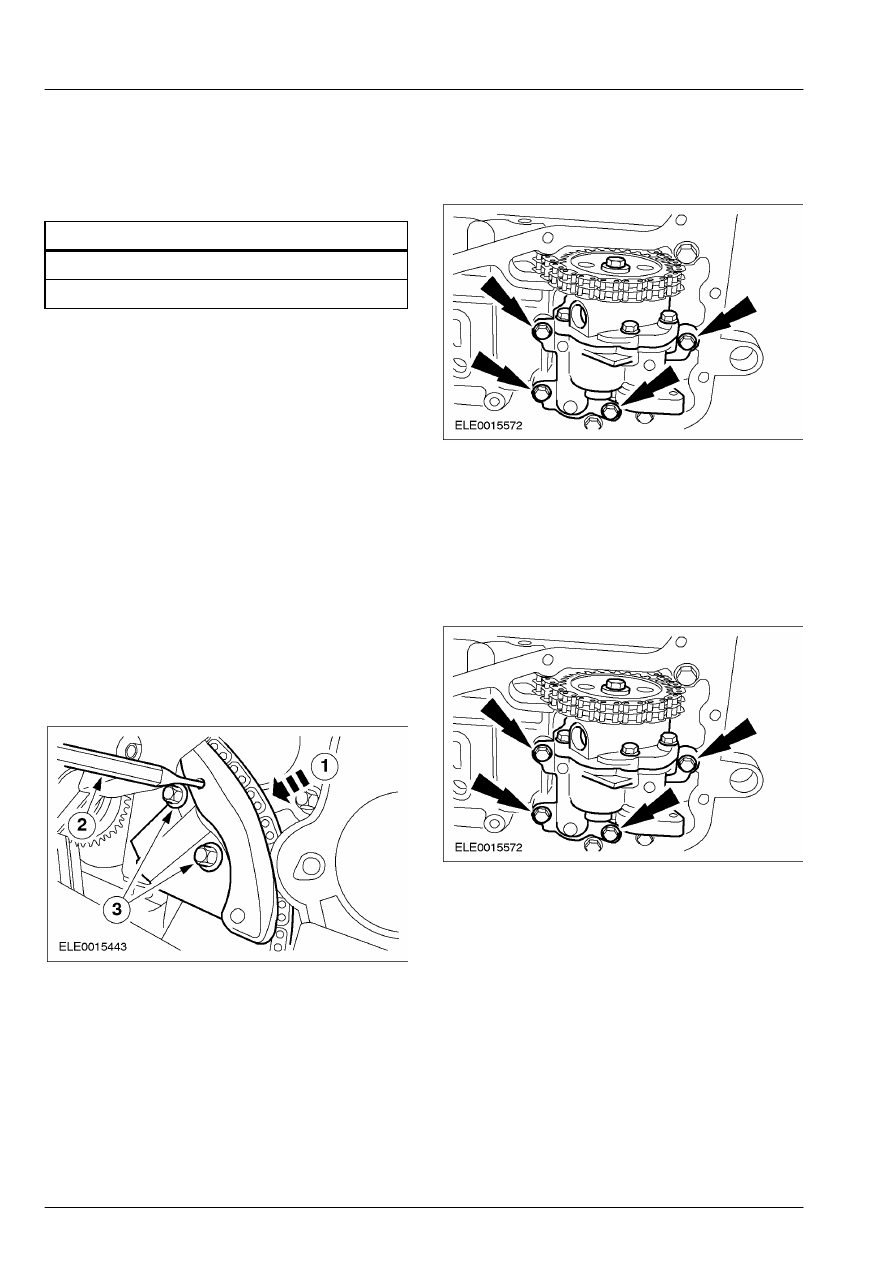

 3.  Снимите натяжитель цепи масляного

насоса.

       1. Ослабьте натяжение цепи.
       2. Застопорьте натяжитель, для чего  следует

вставить штифт.

       3. Выверните болты.









4.  Снимите масляный насос.







Установка

1. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
масляного  насоса.

    Установите масляный насос.







303-01A-69

Двигатель — 2.4 л дизель 303-01A-69



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



2.  Используя соответствующий

циферблатный индикатор,  отмерьте базовое
расстояние от лицевой  стороны звездочки
коленчатого вала.

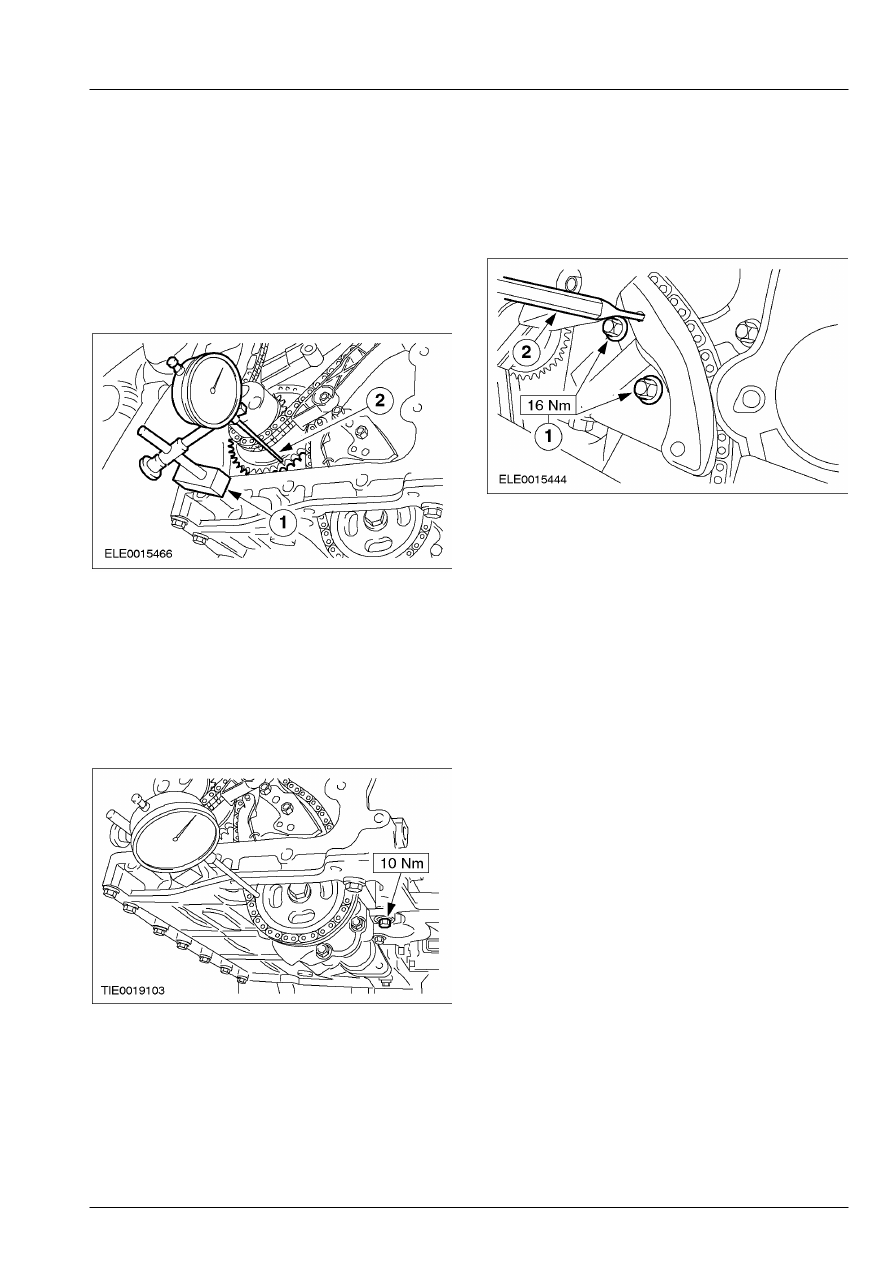

       1. Установите     штатив для циферблатного

индикатора  на блок цилиндров.

       2. Подведите плунжер циферблатного

индикатора к звездочке коленчатого вала и
обнулите показания.







3. ПРИМЕЧАНИЕ: Измерения следует проводить

в двух  различных точках на звездочке
масляного  насоса.

    Используя    циферблатный индикатор,

выверьте положение звездочки масляного
насоса относительно звездочки коленчатого
вала и затяните болты крепления масляного
насоса.









4.  Проверьте выверку звездочки масляного

насоса относительно звездочки коленчатого
вала.  При необходимости повторите
процедуру выверки.

 5.  Установите натяжитель цепи масляного

насоса.

       1. Установите болты.
       2. Высвободите натяжитель, для чего  следует

извлечь штифт.









6.  Установите масляный картер.

За

дополнительной информацией обратитесь к
главе Масляный картер имеющейся в этом
разделе.



 7.  Установите переднюю крышку двигателя.

За дополнительной информацией
обратитесь к главе Передняя крышка
двигателя - Автомобили с двигателем 75 л.с.



/ Передняя крышка двигателя - Автомобили
с двигателем 90 л.с. или 120 л.с. имеющейся
в этом разделе.



303-01A-70

Двигатель — 2.4 л дизель 303-01A-70



НА АВТОМОБИЛЕ



Заднее масляное уплотнение коленчатого вала (21 468 4)



Снятие



1.  Снимите ведомый и нажимной диски

сцепления.  За дополнительной
информацией обратитесь к Разделу 308-01A /
308-01B.

 2.  Снимите маховик.
        •  Отбракуйте болты за их дальнейшей

ненадобностью.









3.  Снимите держатель заднего масляного

уплотнения коленчатого вала.

        •  Отбракуйте держатель и болты за их

дальнейшей ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые держатель

заднего  масляного уплотнения коленчатого
вала и  болты крепления держателя.

ПРИМЕЧАНИЕ: Новый держатель заднего
масляного  уплотнения коленчатого вала
поставляется с  установочной втулкой, которая
должна быть  удалена в процессе установки.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью болты держателя заднего  масляного
уплотнения коленчатого вала.

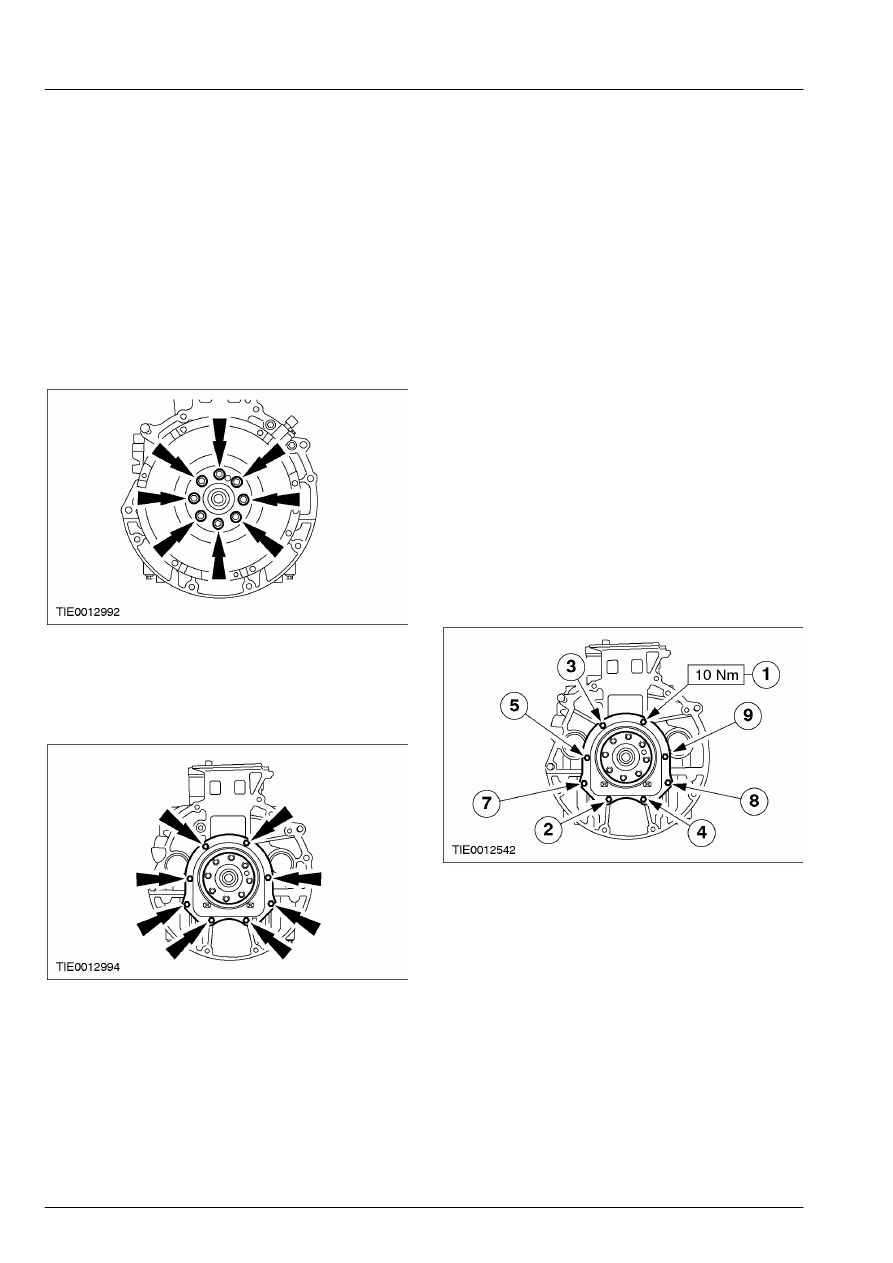

    Установите держатель заднего  масляного

уплотнения коленчатого вала.

 2.  Затяните болты крепления держателя

заднего масляного уплотнения коленчатого
вала.

        •  Затяните болты, работая в указанной

последовательности.









3.  Снимите установочную втулку держателя

заднего масляного уплотнения коленчатого
вала.

303-01A-71

Двигатель — 2.4 л дизель 303-01A-71



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

4. ПРИМЕЧАНИЕ: Установите новые болты

маховика.

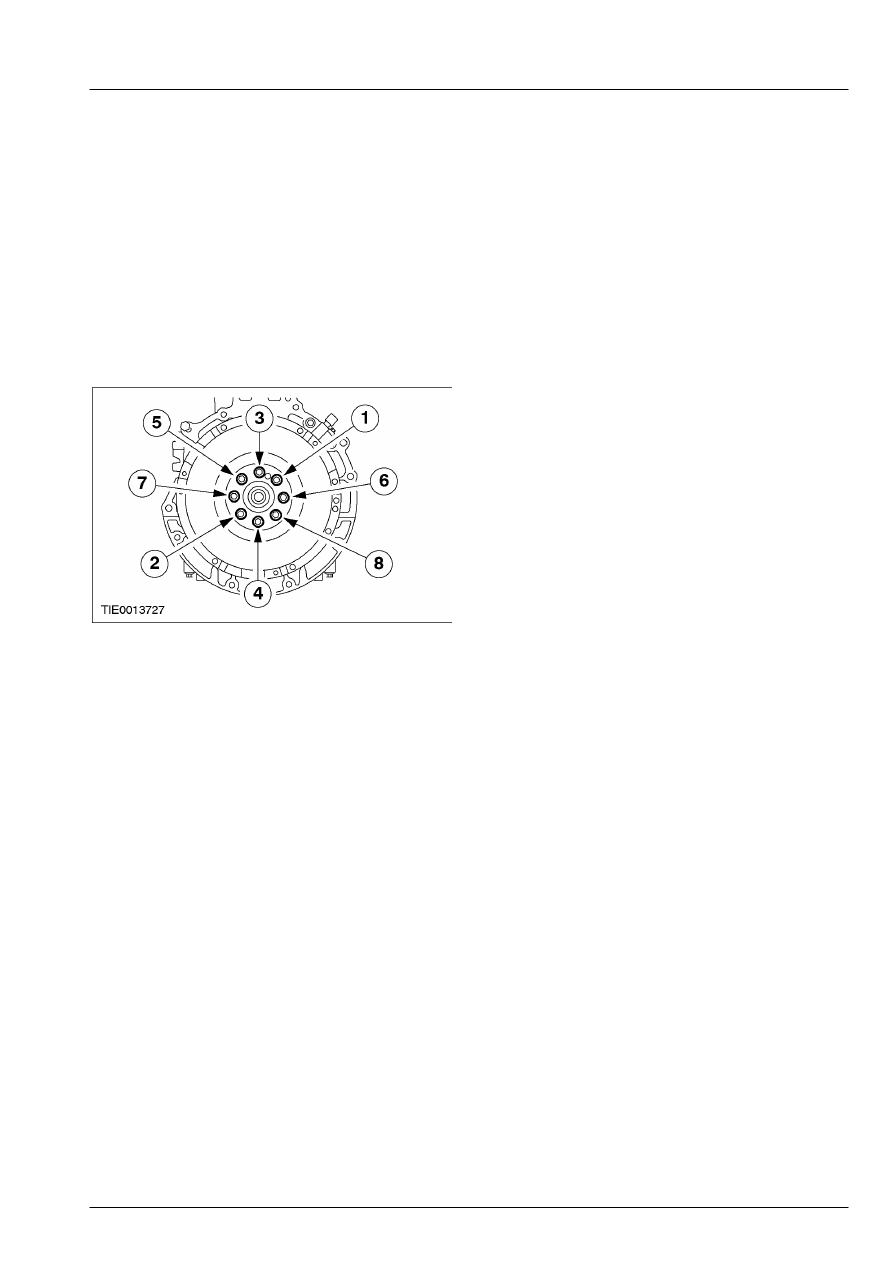

    Установите маховик.
        •  Затяните болты, работая в указанной

последовательности в три стадии.

        •  Стадия 1: Затяните болты с 1 по 8 усилием

25 Нм.

        •  Стадия 2: Затяните болты с 1 по 8 усилием

40 Нм.

        •  Стадия 3: Поверните болты с 1 по 8 на 48

градусов.









5.  Установите ведомый и нажимной диски

сцепления.  За дополнительной
информацией обратитесь к Разделу 308-01A /
308-01B.
