Ford Transit (2001 год). Руководство - часть 133

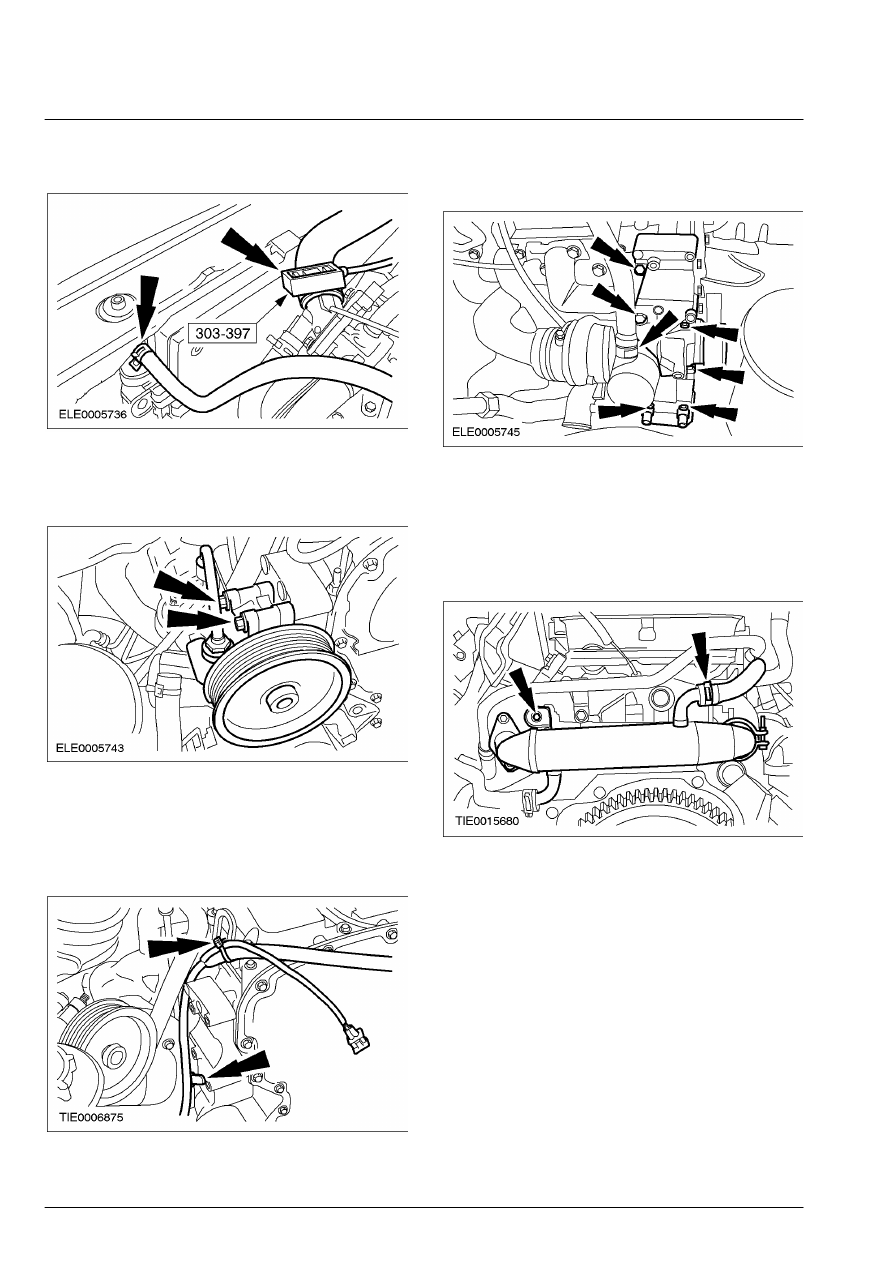

303-01A-60

Двигатель — 2.4 л дизель 303-01A-60



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

системы охлаждения и верхний шланг
радиатора.









9.  Отсоедините насос усилителя рулевого

управления от двигателя и расположите его
в  стороне (четыре болта).









10.  Отсоедините жгут электропроводки

генератора от проушины подъема
двигателя,  насоса усилителя рулевого
управления и  опорного кронштейна
генератора.









11.  Снимите насос усилителя рулевого

управления и опорный кронштейн
генератора.







Автомобили с охладителем рециркуляции
отработавших газов (EGR)
  12.  Отсоедините шланг охлаждающей

жидкости и отсоедините охладитель EGR
от  головки цилиндров (для наглядности
двигатель показан в снятом положении).







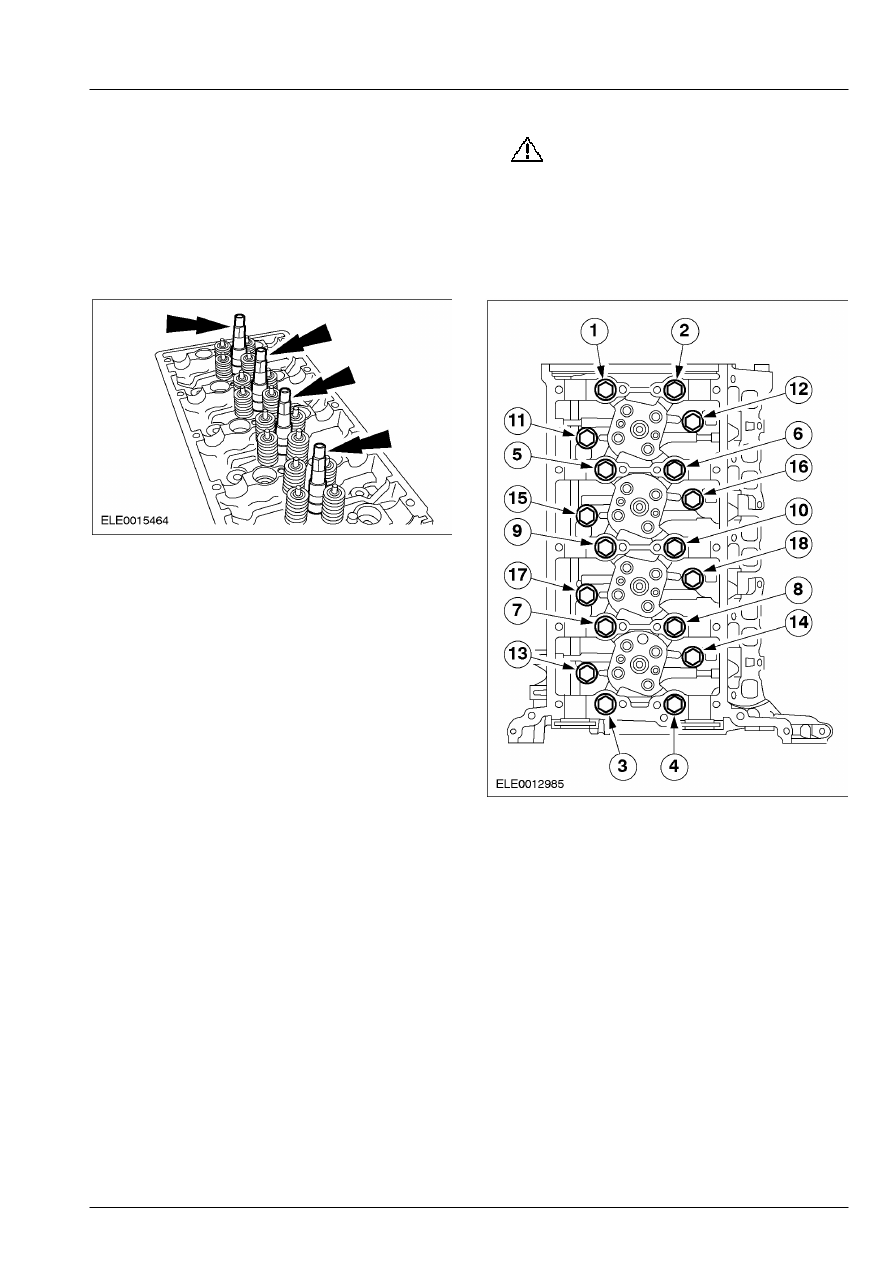

303-01A-61

Двигатель — 2.4 л дизель 303-01A-61



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Все автомобили
13. ПРИМЕЧАНИЕ: Для снятия топливных

форсунок следует  полностью отпустить
стопорные втулки  топливных форсунок.

    Отпустите стопорные втулки топливных

форсунок и аккуратно снимите топливные
форсунки.







14.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты крепления головки  цилиндров,
работая в указанной
последовательности.

    Снимите головку цилиндров.
        •  Отбракуйте прокладку и болты за их

дальнейшей ненадобностью.







Установка

Все автомобили
 1.  Очистите сопрягаемые поверхности

головки цилиндров и блока цилиндров,
используя для этого Loctite 7070.

 2.  Проверьте головку цилиндров на наличие

деформации сопрягаемой поверхности.    За
дополнительной информацией обратитесь к
Разделу 303-00.

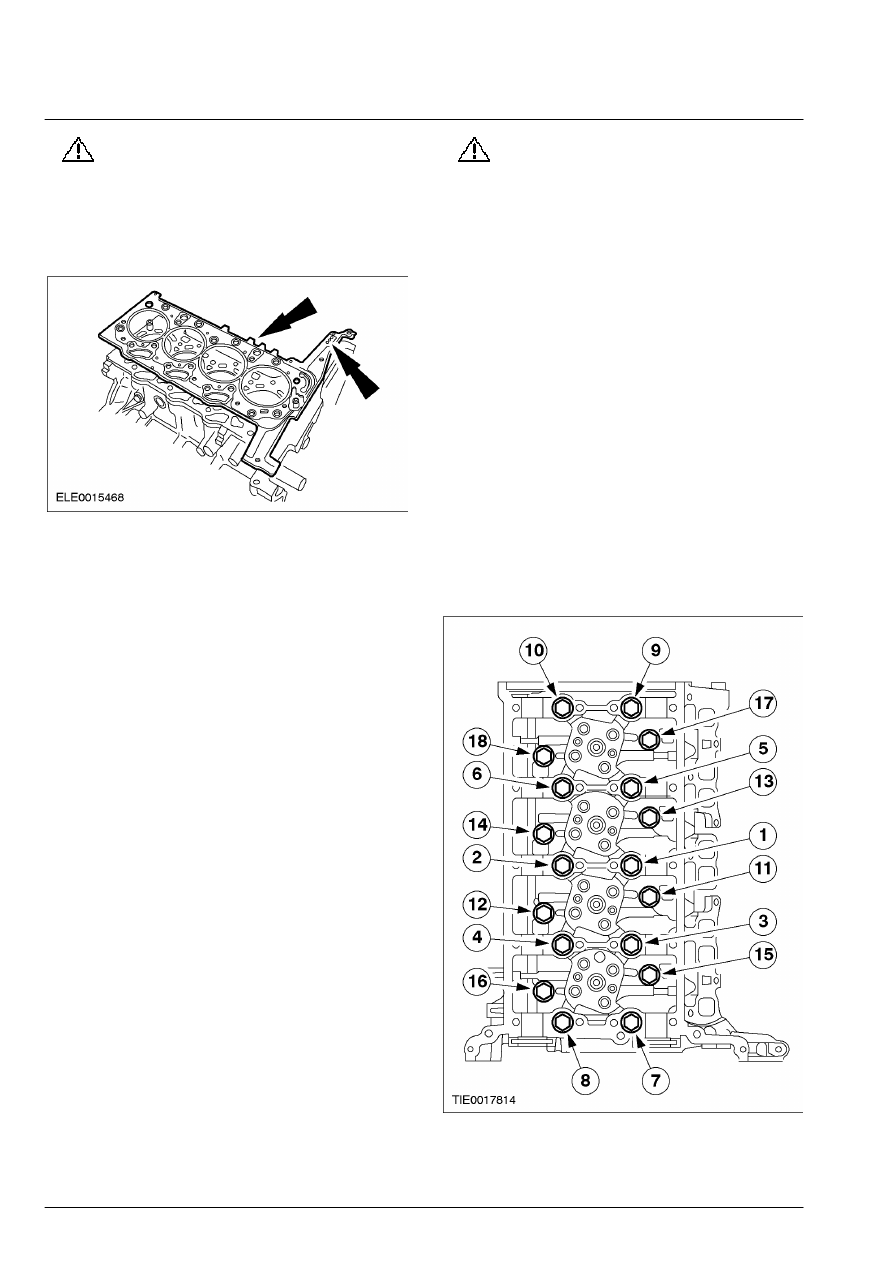

303-01A-62

Двигатель — 2.4 л дизель 303-01A-62



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

3.

ПРЕДОСТЕРЕЖЕНИЕ: Толщина новой

прокладки головки  цилиндров должна
соответствовать толщине  "старой"
(маркировка в виде отверстий/  зубцов).

    Установите новую прокладку головки

цилиндров.







4.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

новые болты крепления  головки
цилиндров.

    Установите головку цилиндров.
        •  Затяните болты, работая в указанной

последовательности в восемь стадий.

        •  Стадия 1: Затяните болты с 1 по 10 усилием

10 Нм.

        •  Стадия 2: Затяните болты с 11 по 18

усилием  5 Нм.

        •  Стадия 3: Затяните болты с 1 по 10 усилием

20 Нм

        •  Стадия 4: Затяните болты с 11 по 18

усилием  10 Нм.

        •  Стадия 5: Затяните болты с 1 по 10 усилием

40 Нм.

        •  Стадия 6: Поверните болты с 1 по 10 на 180

градусов.

        •  Стадия 7: Затяните болты с 11 по 18

усилием  20 Нм.

        •  Стадия 8: Поверните болты с 11 по 18 на 180

градусов.







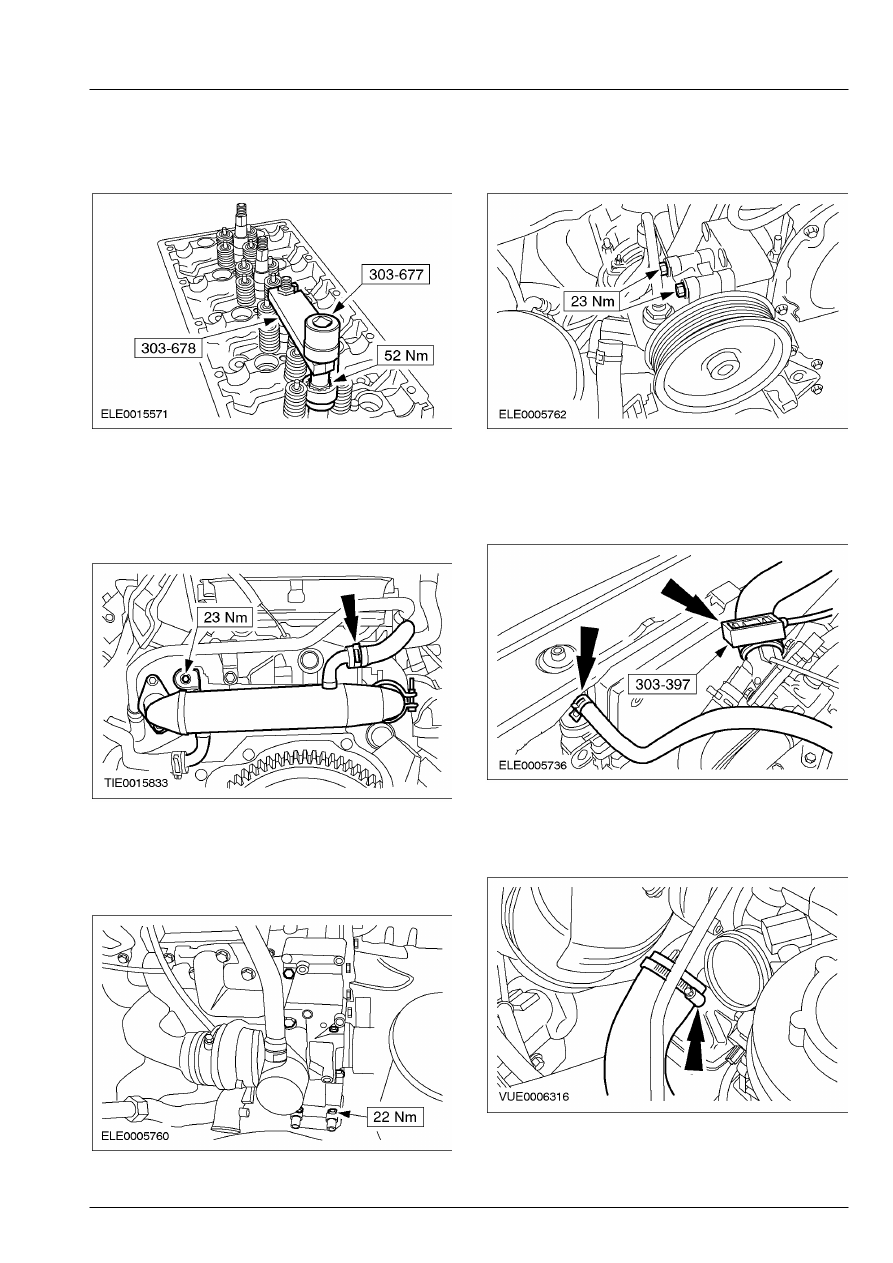

303-01A-63

Двигатель — 2.4 л дизель 303-01A-63



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



5.  Используя специальные инструменты,

установите топливные форсунки.







Автомобили с охладителем EGR
 6.  Подсоедините шланг охлаждающей

жидкости и подсоедините охладитель EGR к
головке цилиндров (для наглядности
двигатель показан в снятом положении).







Все автомобили
 7.  Установите насос усилителя рулевого

управления и опорный кронштейн
генератора.









8.  Закрепите насос усилителя рулевого

управления на двигателе (четыре болта).









9.  Используя специальный инструмент,

подсоедините шланг расширительного
бачка  системы охлаждения и верхний
шланг  радиатора.









10.  Подсоедините впускной трубопровод

охладителя наддувочного воздуха к
турбокомпрессору.
