303-01A-56

Двигатель — 2.4 л дизель 303-01A-56



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



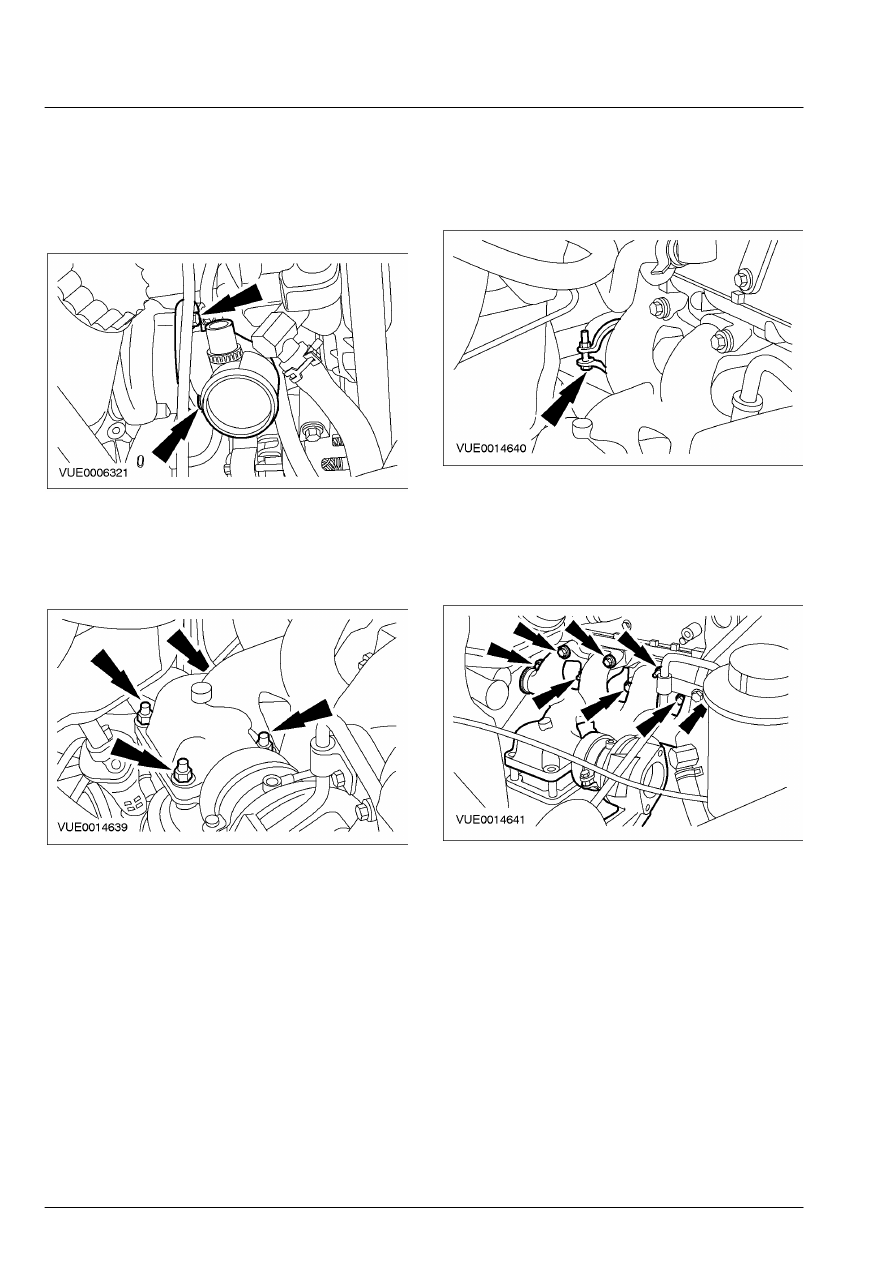

11.  Снимите трубопровод компрессора

турбонаддува с турбокомпрессора.

        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









12.  Отсоедините приемную выпускную трубу

от выпускного коллектора и закрепите ее в
стороне.

        •  Отбракуйте прокладку за  ненадобностью.







Автомобили с охладителем рециркуляции
отработавших газов (EGR)
  13.  Отсоедините охладитель EGR от

выпускного коллектора.







Все автомобили
  14.  Снимите выпускной коллектор в сборе с

турбокомпрессором.

        •  Отбракуйте прокладки, болты и гайки за  их

дальнейшей ненадобностью.







303-01A-57

Двигатель — 2.4 л дизель 303-01A-57



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



15.  Выверните шпильки выпускного

коллектора.

        •  Отбракуйте шпильки за их дальнейшей

ненадобностью.







Установка

Все автомобили

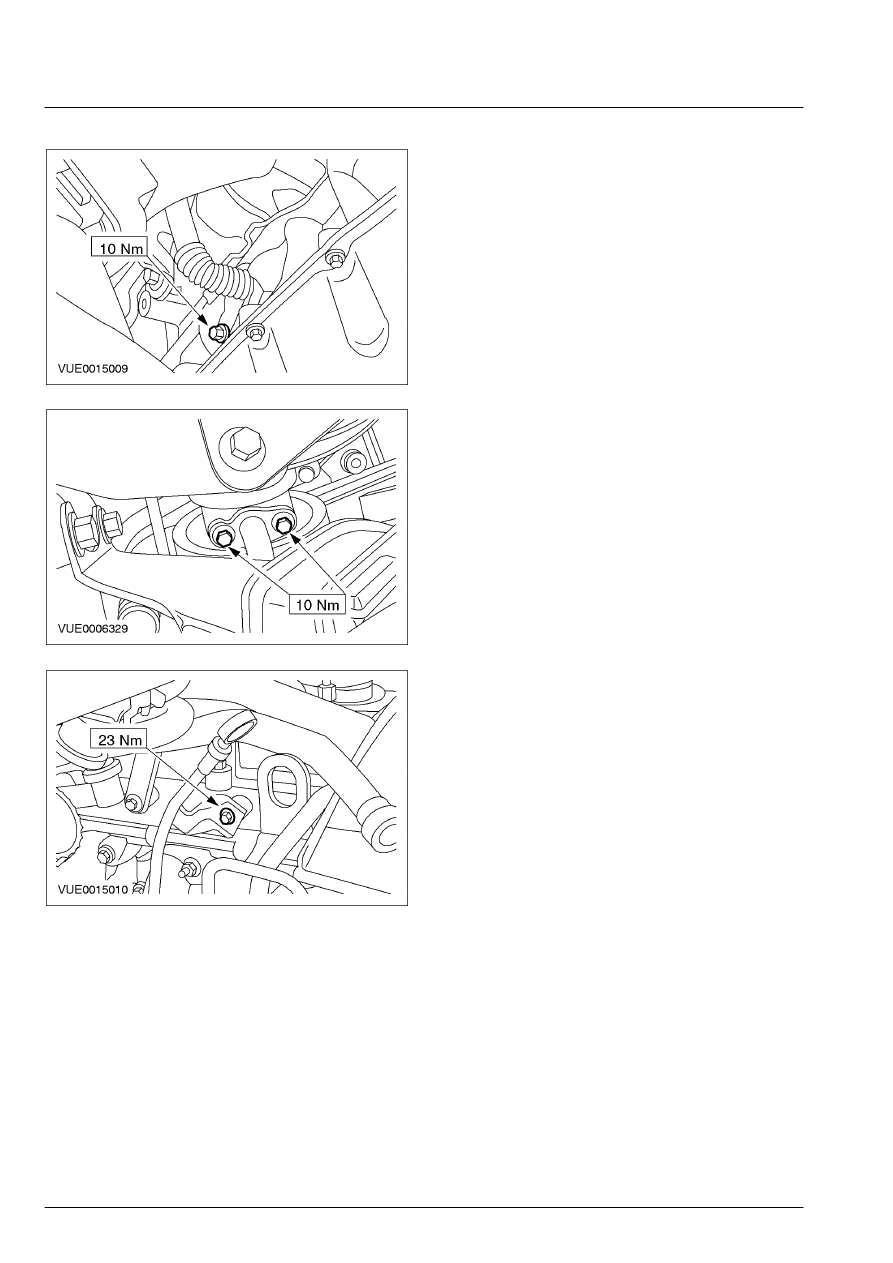

1. ПРИМЕЧАНИЕ: Установите новые шпильки,

болты и гайки  выпускного коллектора и все
новые  прокладки и уплотнительные кольца
круглого  сечения.

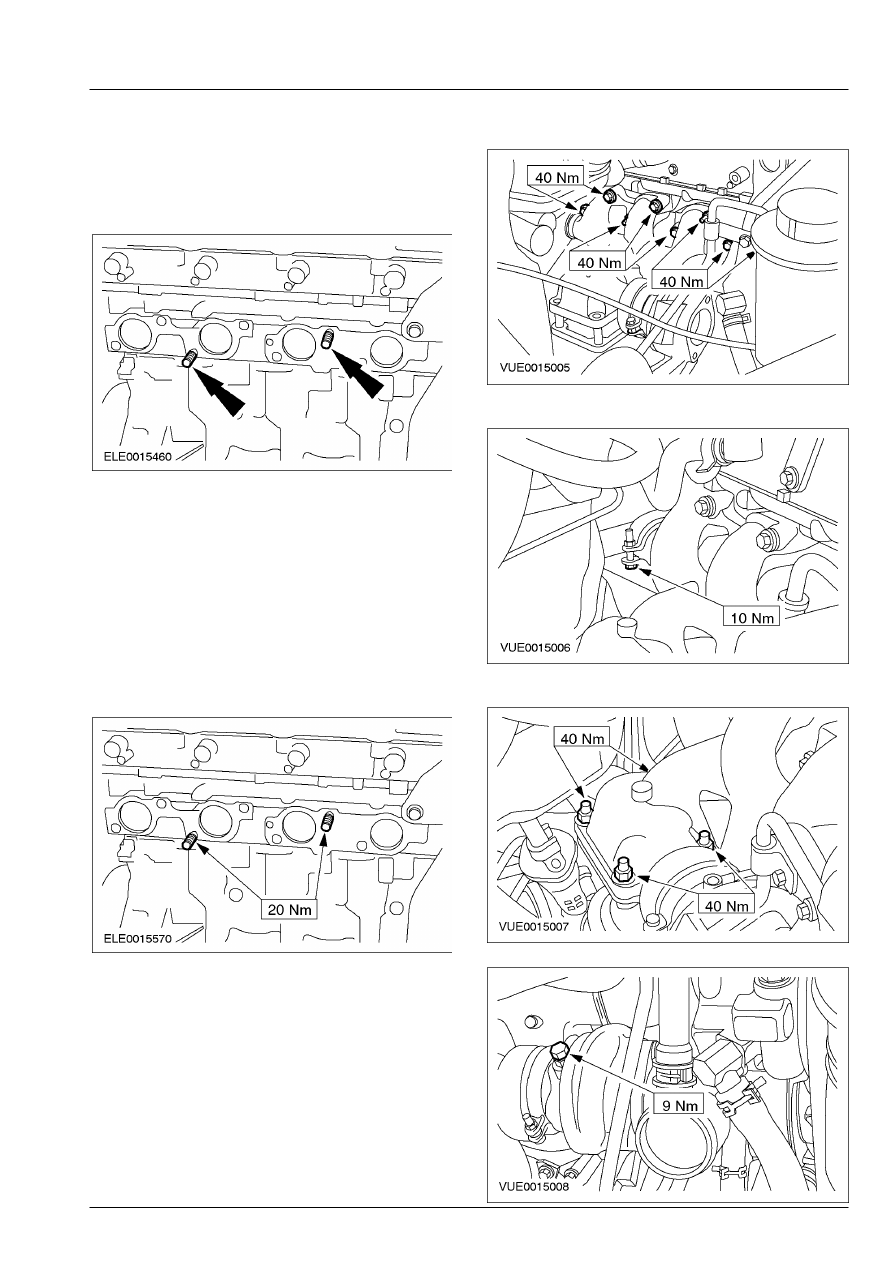

    При установке выполните процедуру

снятия в обратной последовательности.









Автомобили с охладителем EGR



Все автомобили





303-01A-58

Двигатель — 2.4 л дизель 303-01A-58



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)







303-01A-59

Двигатель — 2.4 л дизель 303-01A-59



НА АВТОМОБИЛЕ



Головка цилиндров (21 163 0)



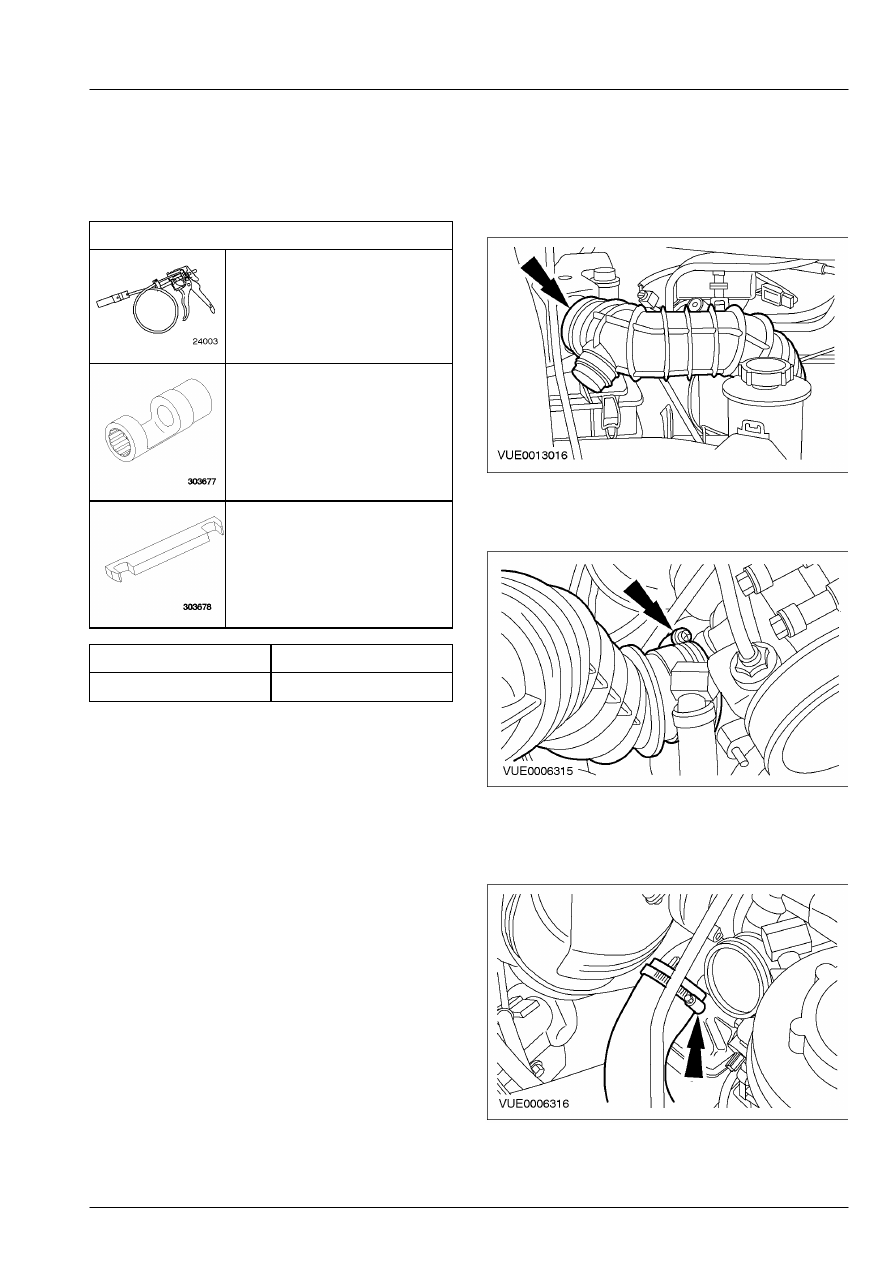

Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)

Торцевой ключ для снятия/
установки  топливных
форсунок
303-677 (21-236)

Приспособление для выверки
положения топливных
форсунок
303-678 (21-237)



Наименование



Спецификация



Loctite 7070





Снятие

Все автомобили
 1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Снимите генератор.    За дополнительной

информацией обратитесь к Разделу 414-02.

 3.  Снимите выпускной коллектор.

За

дополнительной информацией обратитесь к
главе Выпускной коллектор имеющейся в
этом разделе.



 4.  Снимите распределительные валы.

За

дополнительной информацией обратитесь к
главе Распределительные валы имеющейся
в этом разделе.

 .

 5.  Отсоедините выпускной трубопровод

воздушного фильтра от воздушного
фильтра.









6.  Снимите выпускной трубопровод

воздушного фильтра.









7.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
турбокомпрессора.









8.  Используя специальный инструмент,

отсоедините шланг расширительного бачка
