303-01A-48

Двигатель — 2.4 л дизель 303-01A-48



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



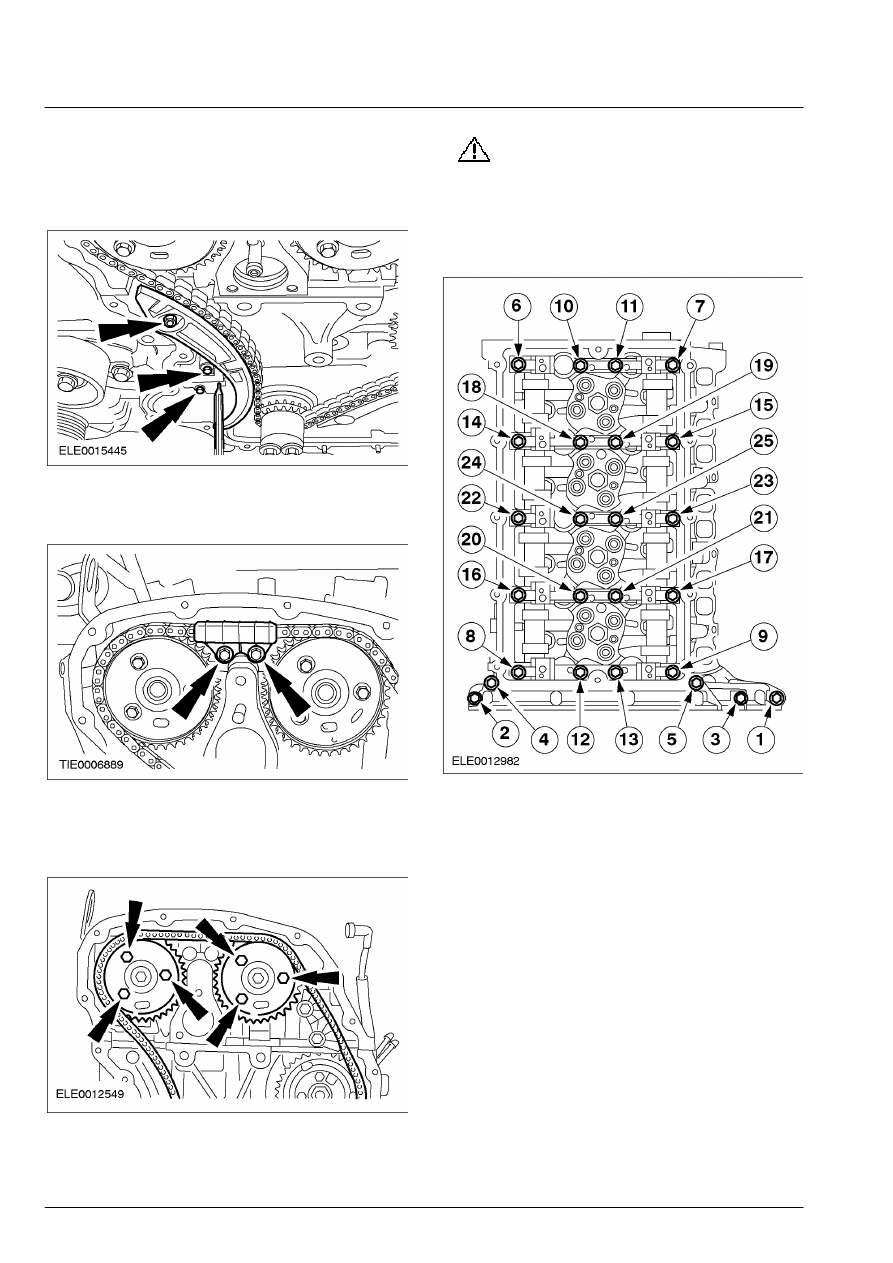

6.  Снимите натяжитель цепи

газораспределительного механизма и
правую  направляющую цепи
газораспределительного  механизма.









7.  Снимите верхнюю направляющую цепи

газораспределительного механизма.









8.  Снимите звездочки распределительных

валов и цепь газораспределительного
механизма.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Выверните

болты держателя  распределительных
валов, работая в  указанной
последовательности.

    Снимите держатель распределительных

валов.









10.  Снимите распределительные валы.

Установка



1.  Очистите сопрягаемые поверхности

держателя распределительных валов и
головки цилиндров, используя Loctite 7070.

303-01A-49

Двигатель — 2.4 л дизель 303-01A-49



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

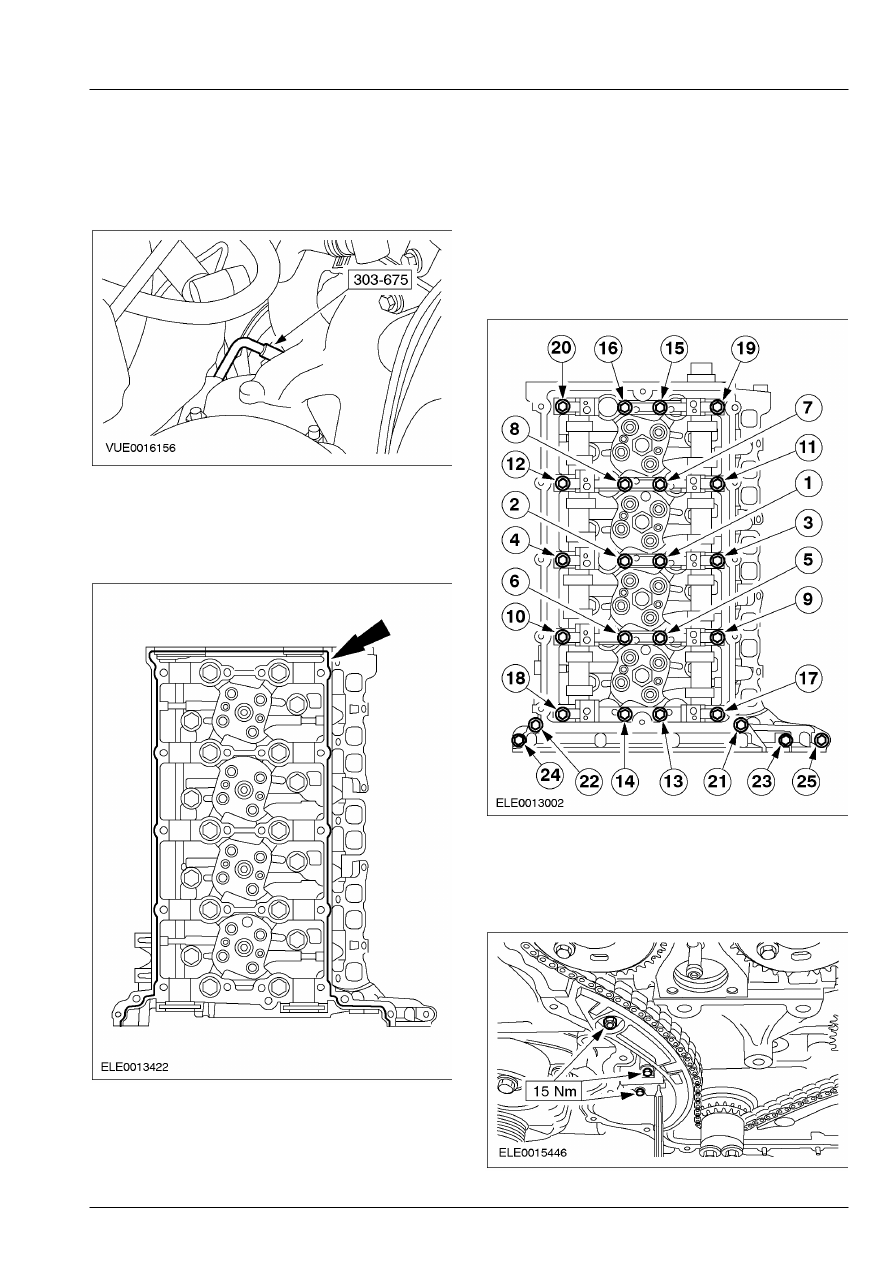

 2.  Проверните двигатель в положение 50

градусов перед верхней мертвой точкой
(в.м.т.) и вставьте специальный инструмент
через отверстие для датчика CKP.









3.  Используя герметик    Loctite 510 , нанесите

уплотнительный валик диаметром 2.5 мм на
сопрягаемую поверхность головки
цилиндров.









4.  Установите распределительные валы.

 5.  Установите держатель  распределительных

валов.

        •  Затяните болты, работая в указанной

последовательности в две стадии.

        •  Стадия 1: Затяните болты с 1 по 22 усилием

23 Нм.

        •  Стадия 2: Затяните болты с 23 по 25

усилием  10 Нм.









6.  Установите натяжитель цепи

газораспределительного механизма и
правую  направляющую цепи
газораспределительного  механизма.







303-01A-50

Двигатель — 2.4 л дизель 303-01A-50



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

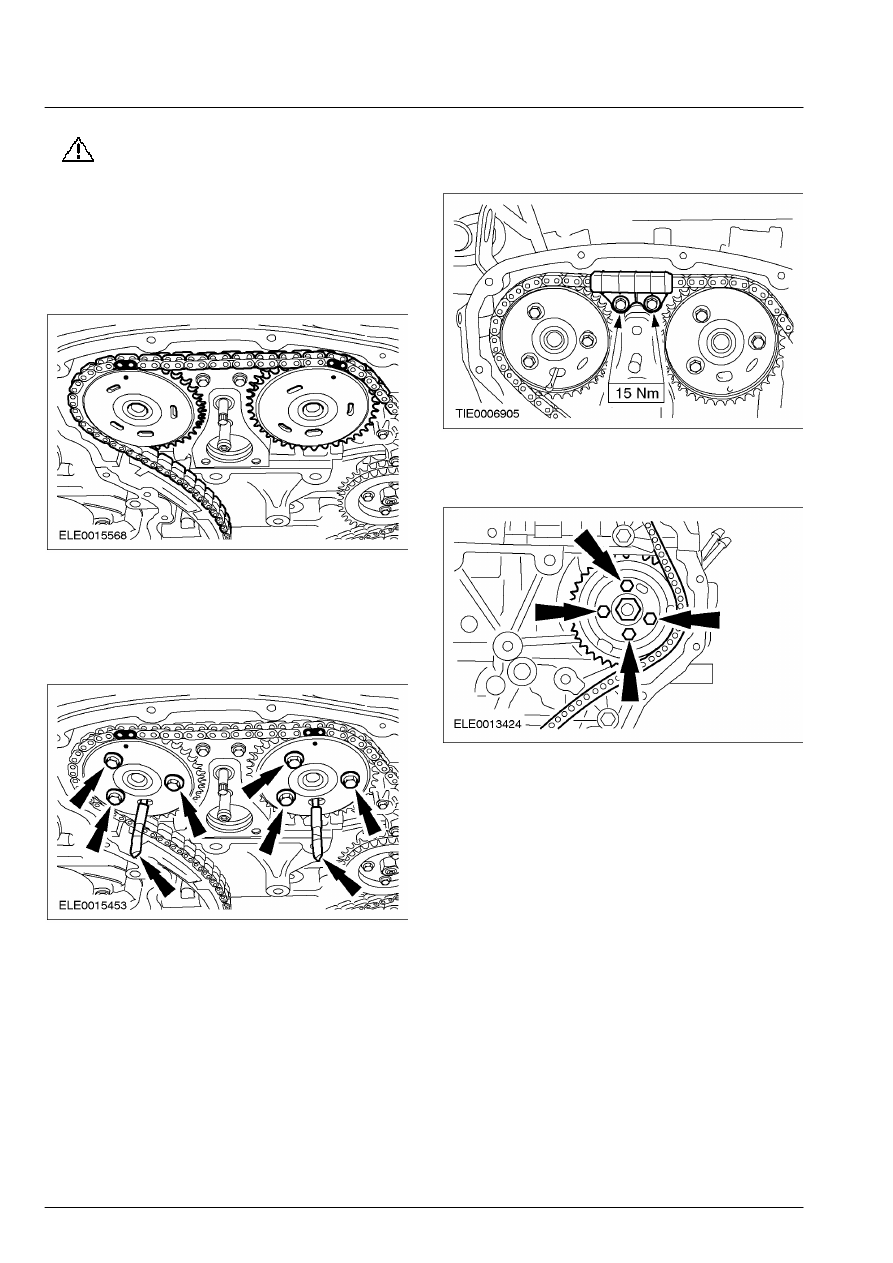

7.

ПРЕДОСТЕРЕЖЕНИЕ: Медные звенья

цепи  газораспределительного
механизма должны  быть совмещены с
установочными метками на  звездочках
распределительных валов.

    Установите звездочки  распределительных

валов и цепь  газораспределительного
механизма.









8.  Вставьте    сверла диаметром 6 мм в

отверстия в звездочках распределительных
валов и затяните болты крепления
звездочек  распределительных валов
усилием руки.









9.  Установите верхнюю направляющую цепи

газораспределительного механизма.









10.  Отпустите болты крепления звездочки

топливного насоса высокого давления.







303-01A-51

Двигатель — 2.4 л дизель 303-01A-51



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

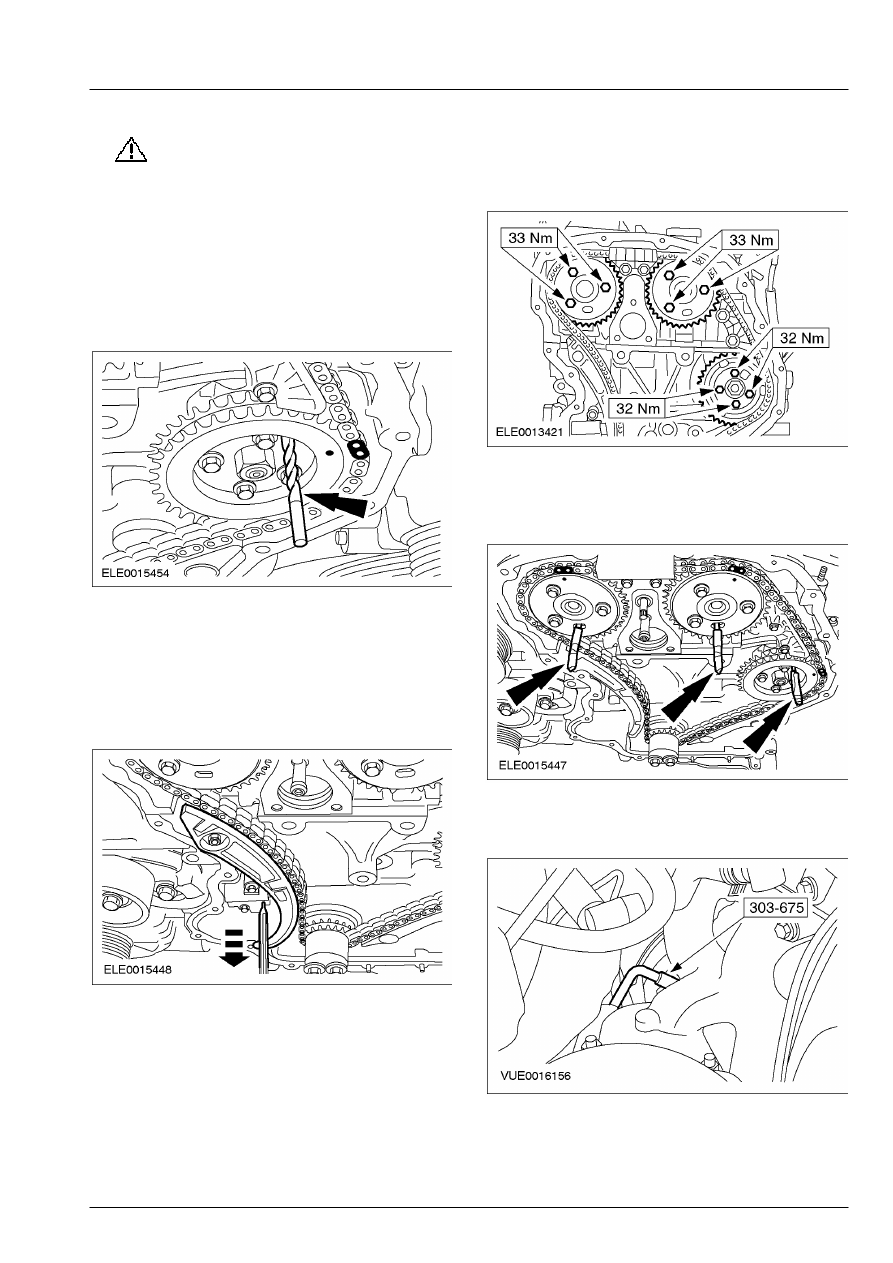

11.

ПРЕДОСТЕРЕЖЕНИЕ: Медное звено

цепи  газораспределительного
механизма должно  быть совмещено с
установочной меткой на  звездочке
топливного насоса высокого  давления.

    Вставьте    сверло диаметром 6 мм в

отверстие в звездочке топливного насоса
высокого давления и затяните болты
крепления звездочки топливного насоса
высокого давления усилием руки.







12. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

натяжитель  цепи газораспределительного
механизма  полностью отпущен.

    Высвободите натяжитель цепи

газораспределительного механизма, для
чего  следует извлечь штифт.









13.  Затяните болты крепления звездочек

распределительных валов и звездочки
топливного насоса высокого давления.









14.  Извлеките сверла от отверстий в  звездочке

топливного насоса высокого  давления и
звездочках распределительных  валов.









15.  Извлеките специальный инструмент из

отверстия для датчика CKP.
