Ford Transit (2001 год). Руководство - часть 129

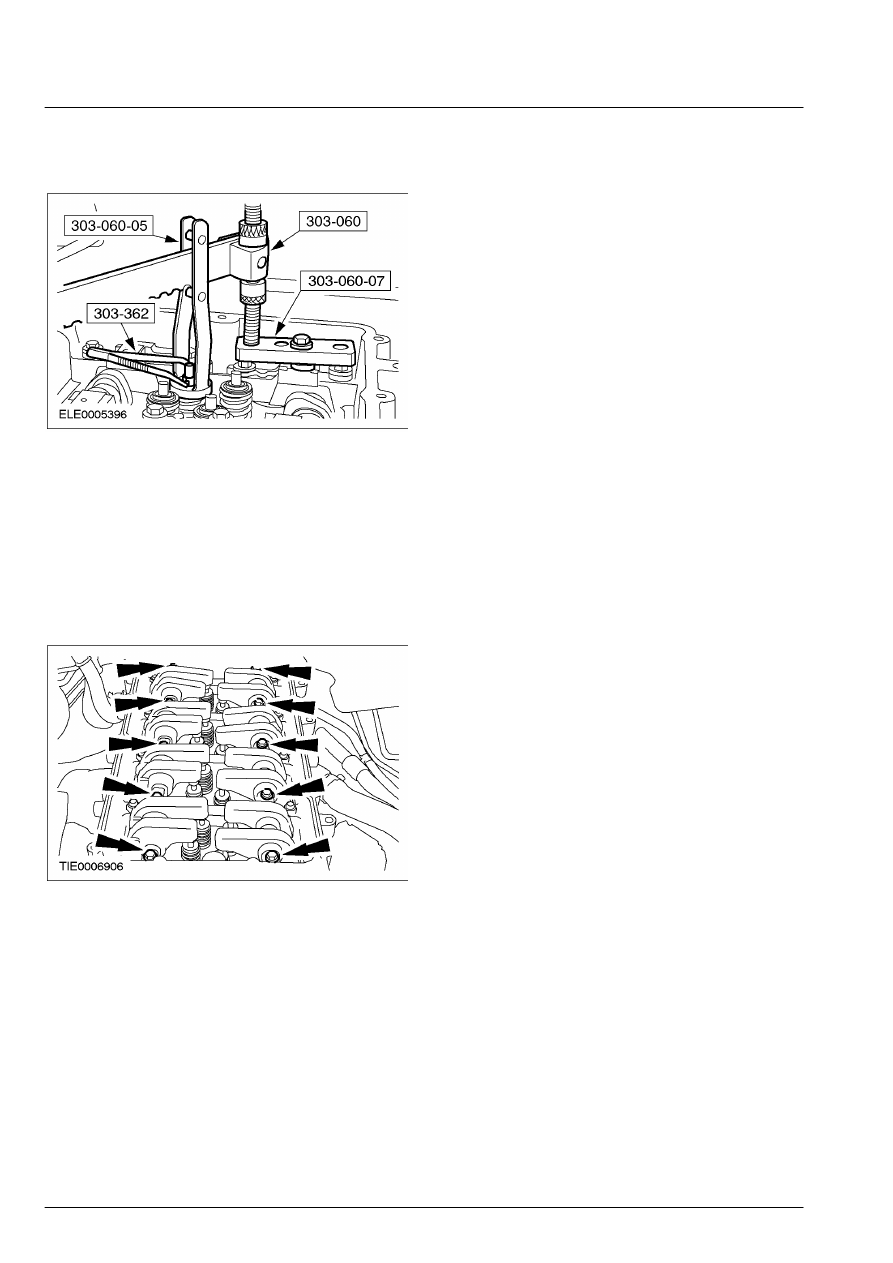

303-01A-44

Двигатель — 2.4 л дизель 303-01A-44



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

 2.  Используя специальные инструменты,

установите сухари штоков клапанов.







3. ПРИМЕЧАНИЕ: Установите новые болты

крепления осей  клапанных рычагов.

ПРИМЕЧАНИЕ: Отверстия подачи масла в осях
клапанных рычагов должны быть обращены  вниз.
    Установите оси клапанных рычагов.
        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 13 Нм
        •  Стадия 2: 45 градусов









4.  Установите топливные форсунки.    За

дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-04D.

303-01A-45

Двигатель — 2.4 л дизель 303-01A-45



НА АВТОМОБИЛЕ



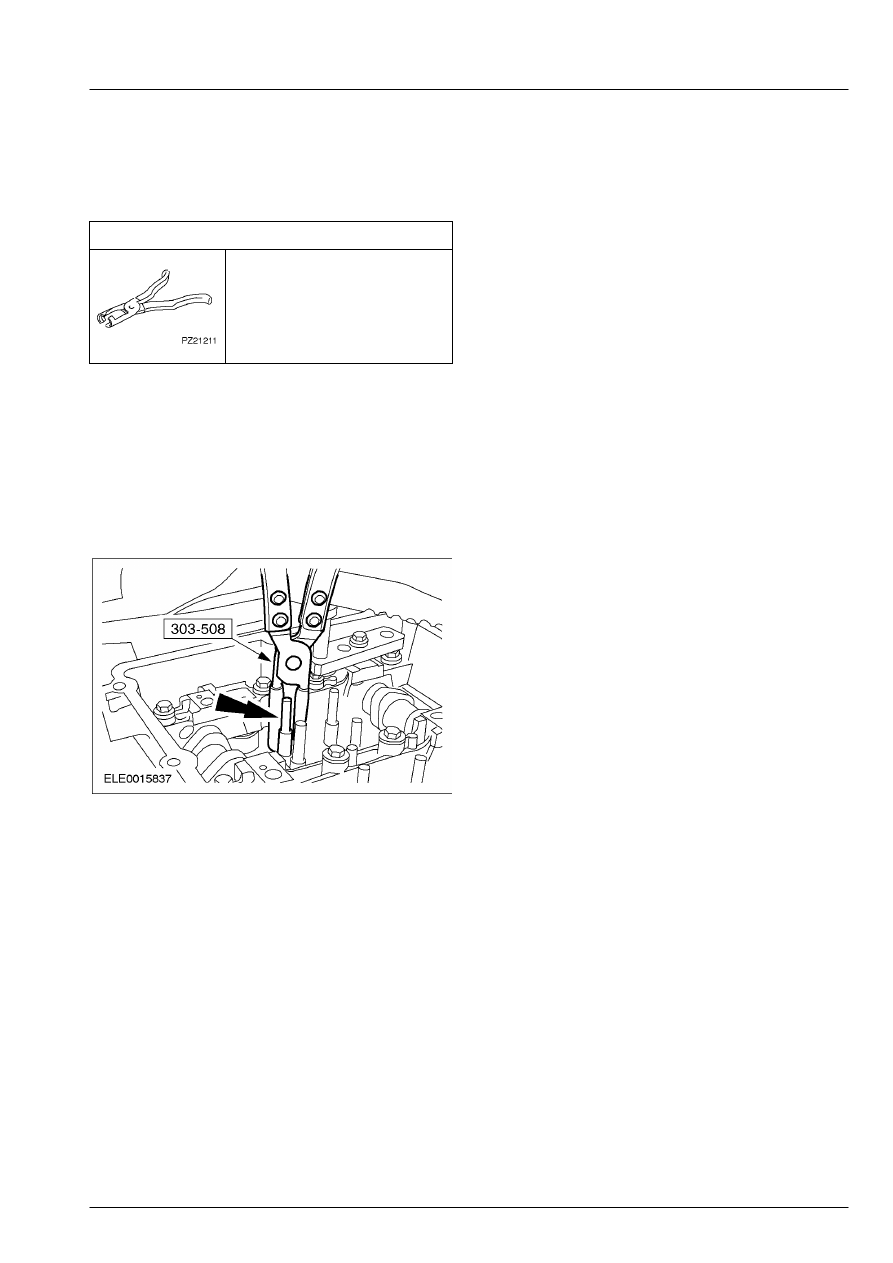

Уплотнения клапанов (21 238 0)



Специальный инструмент





Клещи для масляных
уплотнений штоков  клапанов
303-508 (21-211)



Снятие



1.  Снимите пружины клапанов.

За

дополнительной информацией обратитесь к
главе Пружины клапанов имеющейся в этом
разделе.



 2.  Используя специальный инструмент,

снимите уплотнения клапанов.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

303-01A-46

Двигатель — 2.4 л дизель 303-01A-46



НА АВТОМОБИЛЕ



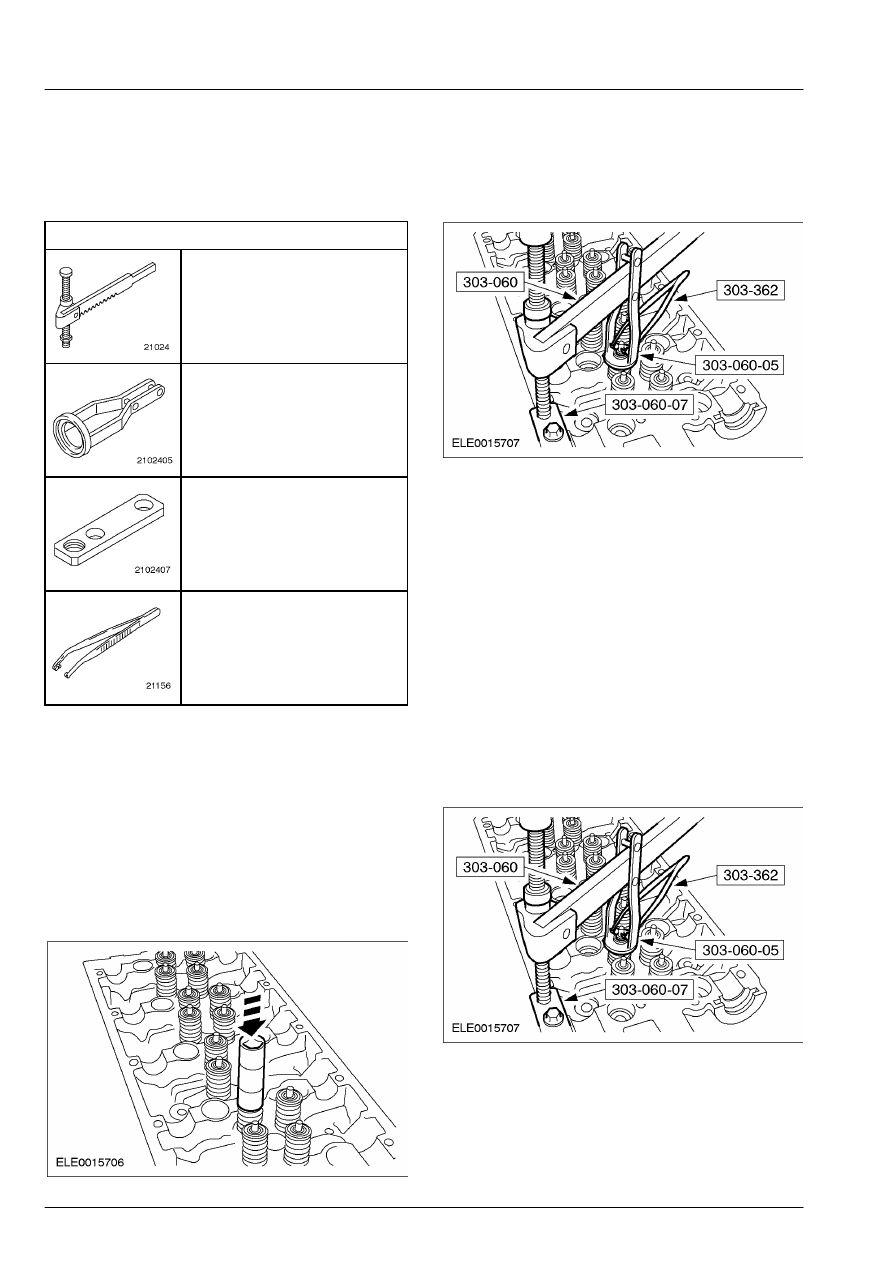

Клапаны (21 215 4)



Специальный инструмент





Приспособление для сжатия
пружин  клапанов
303-060 (21-024)



Переходник для 303-060
303-060-05 (21-024-05)



Переходник для 303-060
303-060-07 (21-024-07)



Приспособление для
установки  сухарей штока
клапана
303-362 (21-156)



Снятие



1.  Снимите головку цилиндров.

За

дополнительной информацией обратитесь к
главе Головка цилиндров имеющейся в этом
разделе.



 2.  Высвободите сухари штоков  клапанов.
        •  Установите торцевую головку на  тарелку

пружины клапанов и мягко ударьте по  ней
молотком..









3.  Используя специальные инструменты,

снимите сухари штоков клапанов.









4.  Снимите пружины клапанов.   За

дополнительной информацией обратитесь к
главе Пружины клапанов имеющейся в этом
разделе.

 5.  Снимите клапаны.

Установка



1.  Установите клапаны.

 2.  Установите пружины клапанов.   За

дополнительной информацией обратитесь к
главе Пружины клапанов имеющейся в этом
разделе.

 3.  Используя специальные инструменты,

установите сухари штоков клапанов.









4.  Установите головку цилиндров.

За

дополнительной информацией обратитесь к
главе Головка цилиндров имеющейся в этом
разделе.



303-01A-47

Двигатель — 2.4 л дизель 303-01A-47



НА АВТОМОБИЛЕ



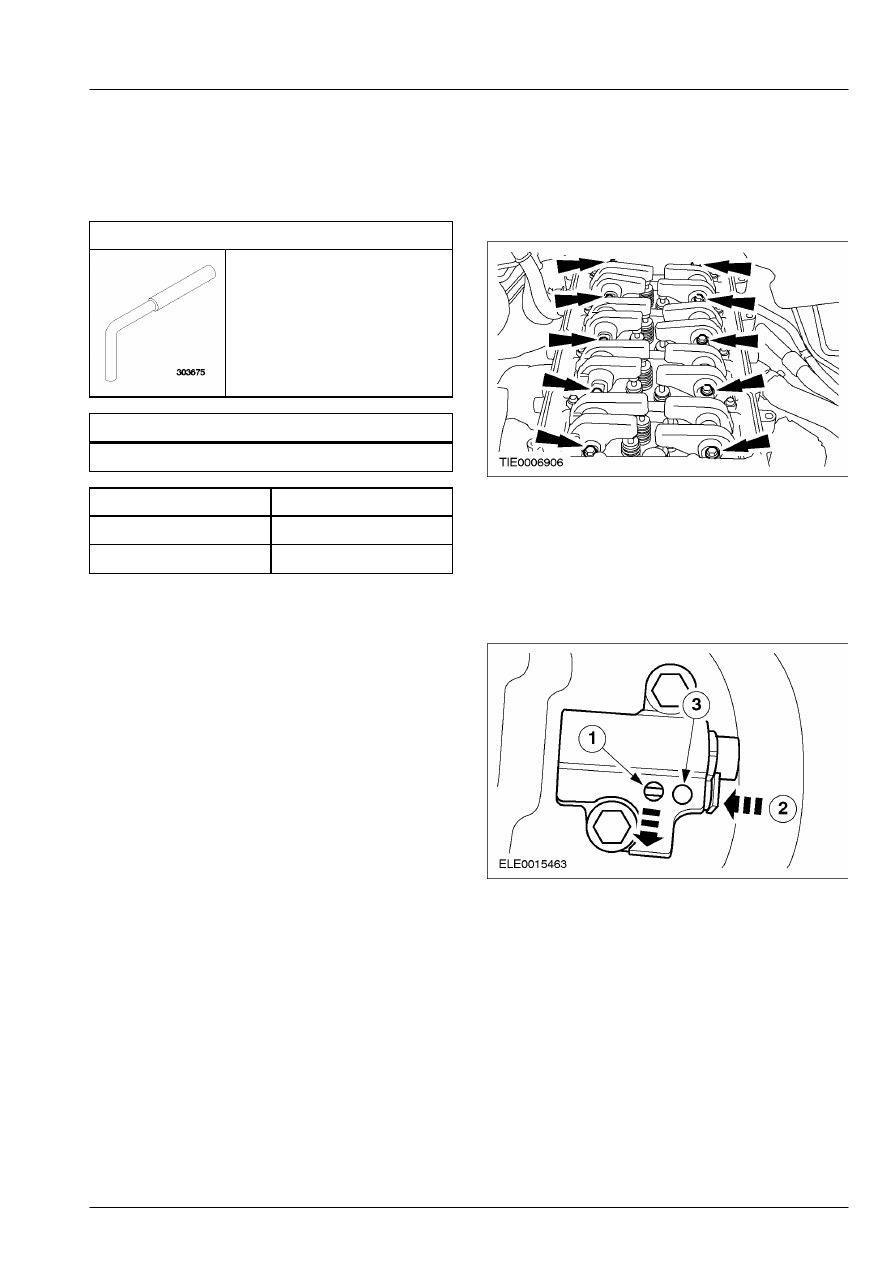

Распределительные валы (21 284 0)



Специальный инструмент



Инструмент для выверки
положения  верхней мертвой
точки коленчатого  вала
303-675 (21-234)



Общее оборудование





Сверла диаметром 6 мм (3 шт.)



Наименование



Спецификация



Loctite 7070



Loctite 510

WSK-M2G348-A7



Снятие



1.  Снимите крышку клапанного механизма.

За дополнительной информацией
обратитесь к главе Крышка клапанного
механизма имеющейся в этом разделе.



 2.  Снимите переднюю крышку двигателя.

За дополнительной информацией
обратитесь к главе Передняя крышка
двигателя - Автомобили с двигателем 75 л.с.



/ Передняя крышка двигателя - Автомобили
с двигателем 90 л.с. или 120 л.с. имеющейся
в этом разделе.



 3.  Снимите датчик положения коленчатого

вала (СКР).    За дополнительной
информацией обратитесь к Разделу 303-14.

 4.  Снимите оси клапанных рычагов.
        •  Отбракуйте болты за их дальнейшей

ненадобностью.









5.  Ослабьте натяжение и застопорьте

натяжитель цепи газораспределительного
механизма.

       1. Втяните собачку.
       2. Нажмите на фиксатор.
       3. Вставьте штифт.
