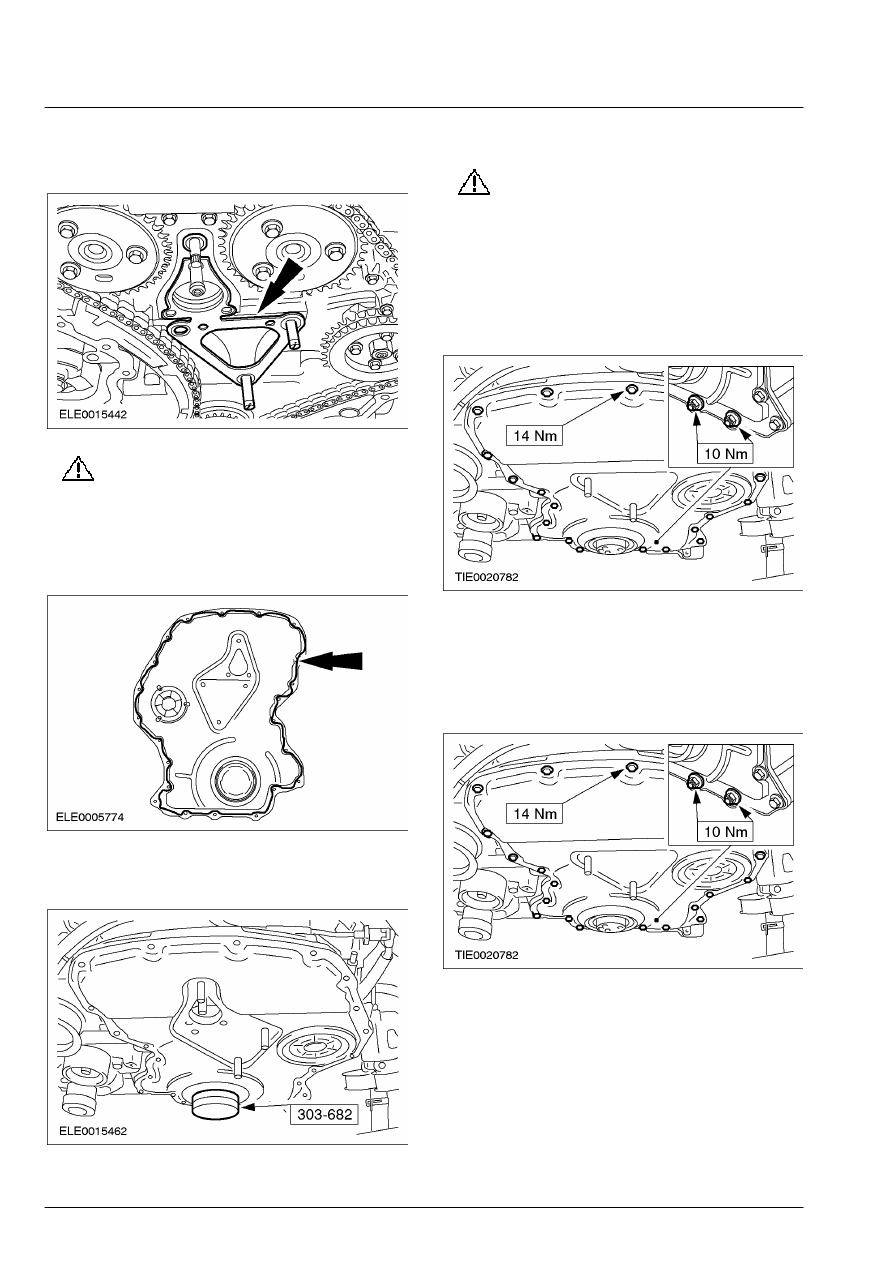

303-01A-40

Двигатель — 2.4 л дизель 303-01A-40



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

 3.  Установите новую прокладку передней

крышки двигателя.







4.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

переднюю крышку двигателя в  течение
пяти минут после нанесения  герметика.

    Используя    герметик  ,нанесите

уплотнительный валик диаметром 3  мм на
переднюю крышку двигателя.









5.  Используя специальный инструмент,

установите переднюю крышку двигателя.









6.  Выверните установочные шпильки.

Автомобили, изготовленные вплоть до  06.2000 г.

7.

ПРЕДОСТЕРЕЖЕНИЕ: При

необходимости установите новые
болты крепления передней крышки
двигателя  M6 x 16 мм.

    Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







Автомобили, изготовленные начиная с  06.2000 г.
 8.  Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







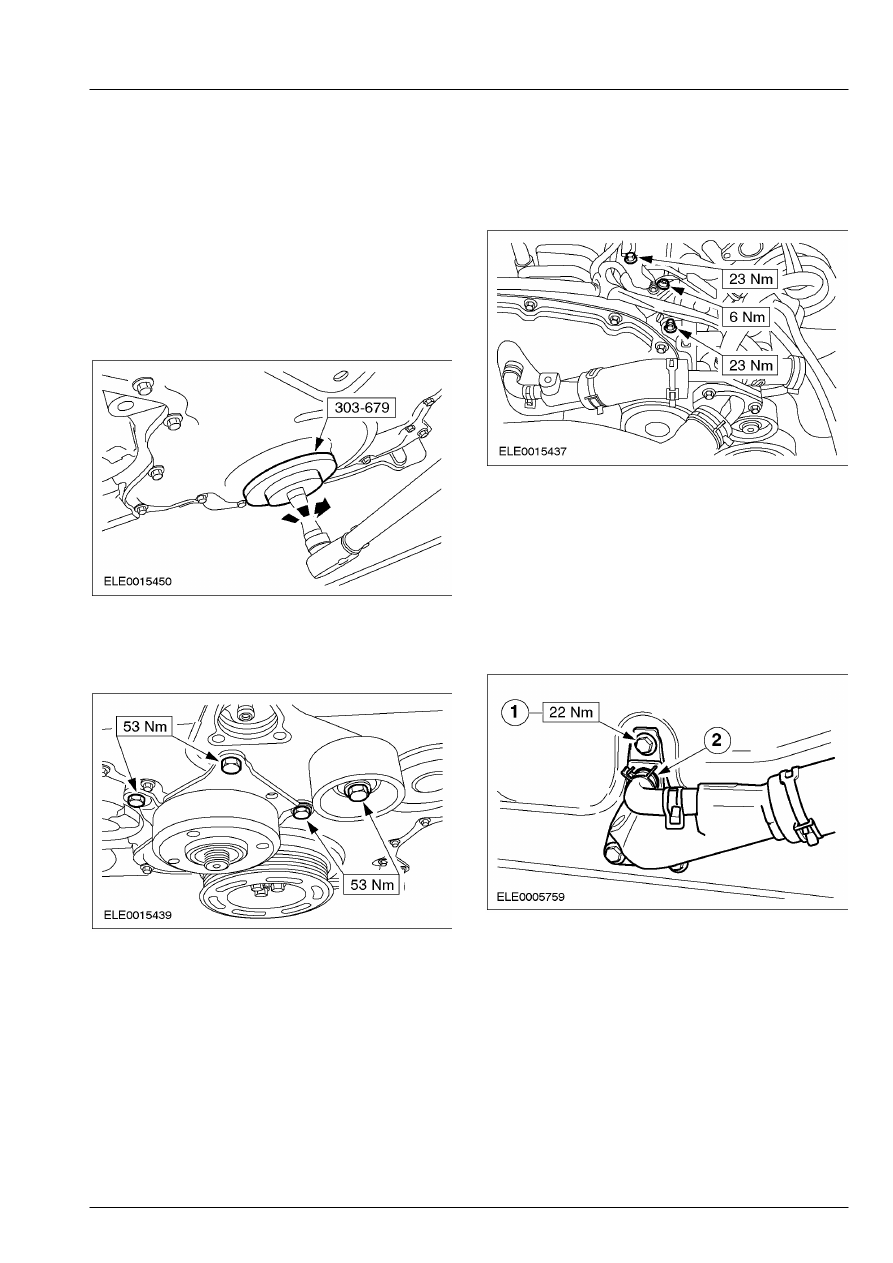

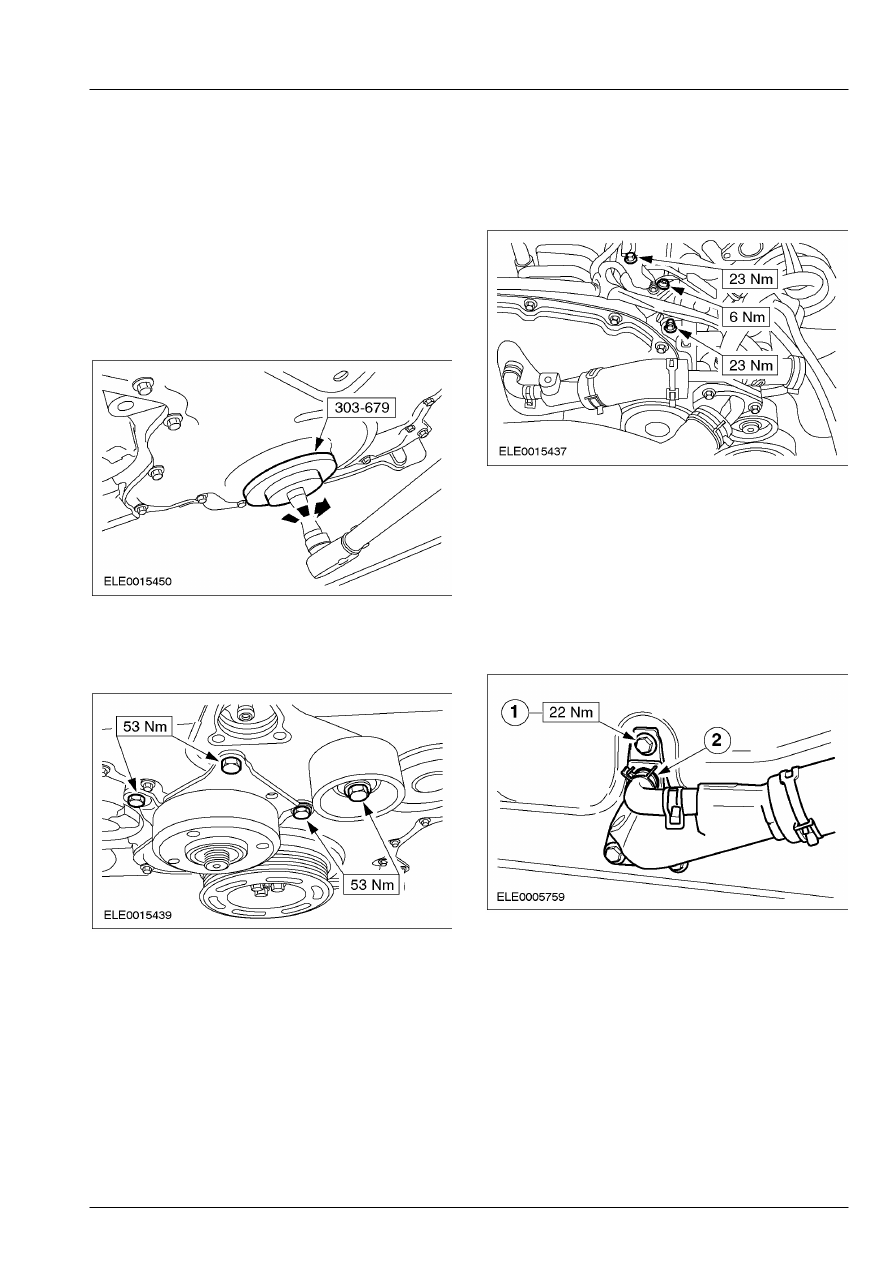

303-01A-41

Двигатель — 2.4 л дизель 303-01A-41



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Все автомобили.
9. ПРИМЕЧАНИЕ: Установите новое переднее

масляное  уплотнение коленчатого вала.

ПРИМЕЧАНИЕ: Новое переднее масляное
уплотнение  коленчатого вала поставляется с
установочной втулкой, которая должна быть
удалена в процессе установки.
    Используя специальный инструмент,

установите переднее масляное уплотнение
коленчатого вала.









10.  Установите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









11.  Подсоедините опорный кронштейн

корпуса термостата к головке цилиндров и
подсоедините верхний шланг радиатора к
корпусу термостата.







12. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения и
новый шланг  выпускного трубопровода
охлаждающей  жидкости.

    Подсоедините выпускной трубопровод

охлаждающей жидкости к двигателю.

       1. Установите болты.
       2. Подсоедините шланг.







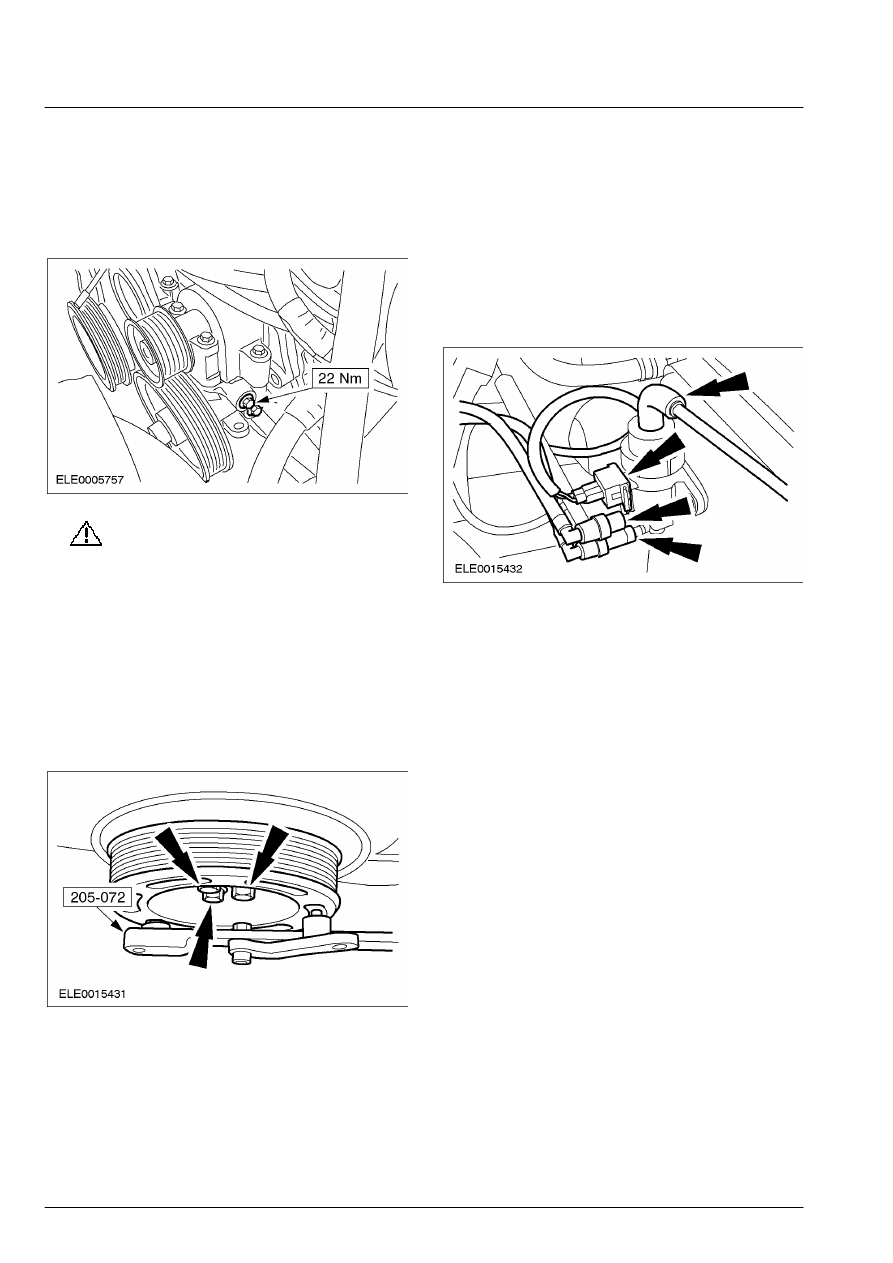

303-01A-42

Двигатель — 2.4 л дизель 303-01A-42



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

13. ПРИМЕЧАНИЕ: Установите новую

прокладку водяного  насоса.

    Подсоедините водяной насос и вакуумный

насос системы тормозов к двигателю
(четыре  болта).







14.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления шкива коленчатого вала
следует использовать только три раза.

ПРИМЕЧАНИЕ: Отметьте кернером головки
болтов  крепления шкива коленчатого вала, чтобы
указать на их повторное использование.
    Используя специальный инструмент,

установите шкив коленчатого вала.

        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 30 Нм
        •  Стадия 2: 90 градусов







Автомобили без системы воздушного
кондиционирования
  15.  Установите кожух вентилятора

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

Автомобили с системой воздушного
кондиционирования
  16.  Установите электродвигателя и кожух

вентилятора охлаждения.    За
дополнительной информацией обратитесь
к Разделу 303-03.

Автомобили с EGR
  17.  Подсоедините вакуумные шланги и

состыкуйте штекерный разъем на
вакуумном  регуляторе EGR.







Все автомобили
  18.  Залейте охлаждающую жидкость в систему

охлаждения и удалите из системы воздух.
За дополнительной информацией
обратитесь к Разделу 303-03.

303-01A-43

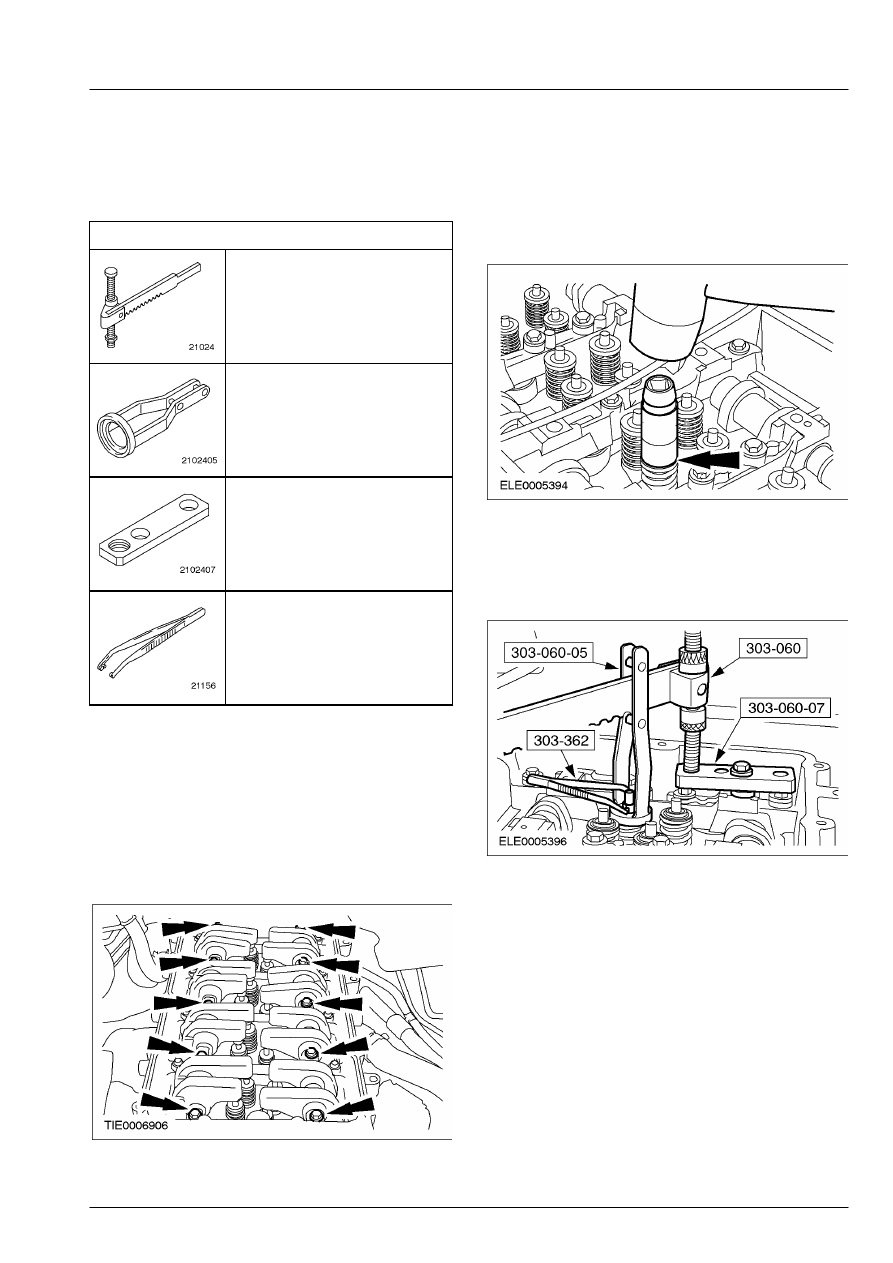

Двигатель — 2.4 л дизель 303-01A-43



НА АВТОМОБИЛЕ



Пружины клапанов



Специальный инструмент





Приспособление для сжатия
пружин  клапанов
303-060 (21-024)



Переходник для 303-060
303-060-05 (21-024-05)



Переходник для 303-060
303-060-07 (21-024-07)



Приспособление для
установки  сухарей штока
клапана
303-362 (21-156)



Снятие



1.  Снимите топливные форсунки.    За

дополнительной информацией обратитесь к
Разделу 303-04A / 303-04B / 303-04C / 303-04D.

 2.  Снимите оси клапанных рычагов.
        •  Отбракуйте болты за их дальнейшей

ненадобностью.









3.  Высвободите сухари штоков клапанов.

        •  Установите торцевую головку на тарелку

пружины клапана и мягко ударьте по ней
молотком.









4.  Выставьте соответствующий поршень в

верхнюю мертвую точку (в.м.т.).

 5.  Используя специальные инструменты,

снимите сухари штоков клапанов.









6.  Снимите пружины клапанов.

Установка



1.  Установите пружины клапанов.
