303-01A-32

Двигатель — 2.4 л дизель 303-01A-32



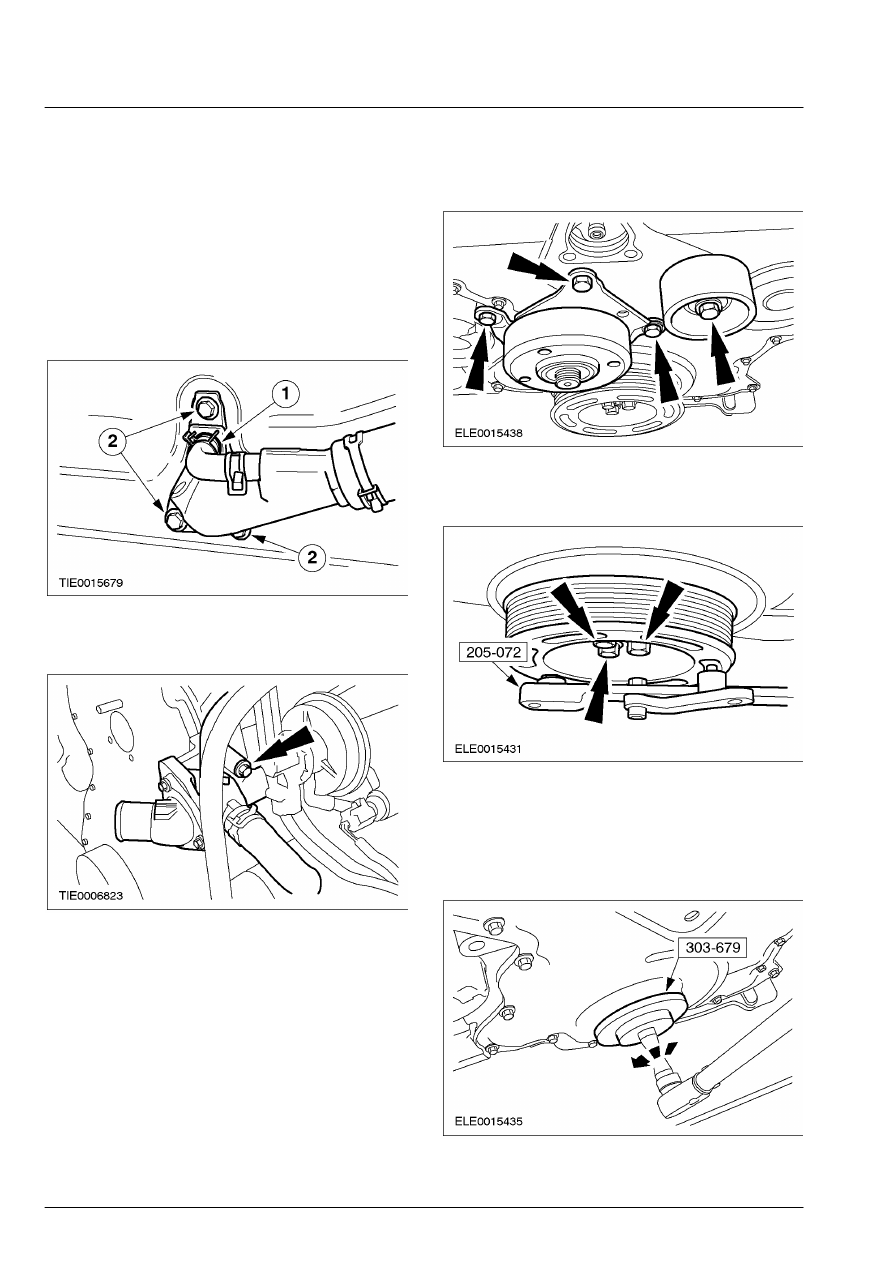

НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



6.  Отсоедините фланец выпускного

трубопровода охлаждающей жидкости от
двигателя.

       1. Отсоедините шланг.
        •  Отбракуйте шланг за его дальнейшей

ненадобностью.

       2. Выверните болты.
        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









7.  Выверните болт крепления корпуса

термостата.









8.  Снимите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









9.  Используя специальный инструмент,

снимите шкив коленчатого вала.









10.  Используя специальный инструмент,

снимите переднее масляное уплотнение
коленчатого вала.

        •  Отбракуйте уплотнение за его  дальнейшей

ненадобностью.







303-01A-33

Двигатель — 2.4 л дизель 303-01A-33



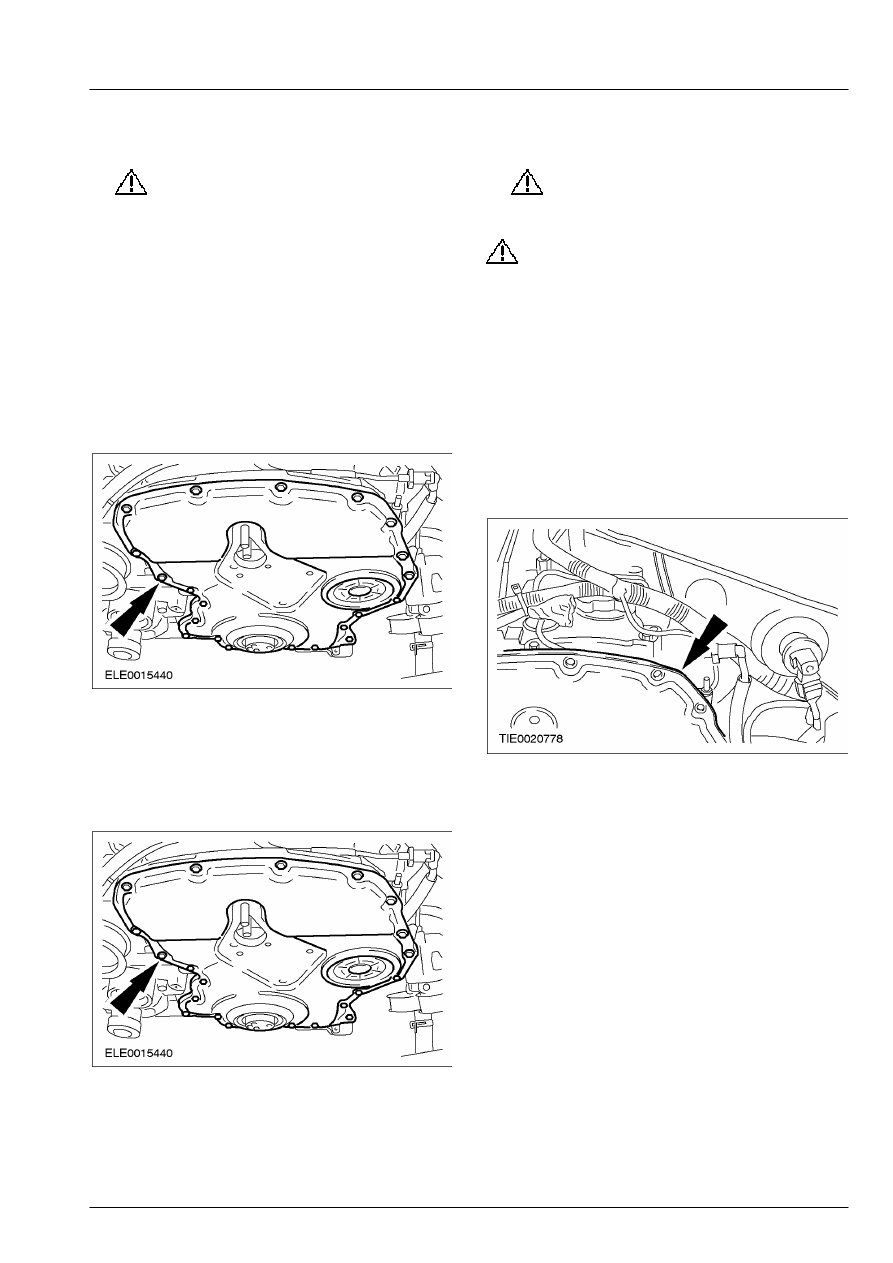

НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Автомобили, изготовленные вплоть до  06.2000 г.

11.

ПРЕДОСТЕРЕЖЕНИЕ: Автомобили,

изготовленные вплоть до  06.2000 г.,
имеют болты крепления передней
крышки двигателя M6 x 14 мм.  Эти
болты следует отбраковать за их
дальнейшей ненадобностью и затем
установить новые болты M6 x 16.

    Снимите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.
        •  При необходимости отбракуйте болты за  их

дальнейшей ненадобностью.







Автомобили, изготовленные начиная с  06.2000 г.
  12.  Снимите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







Все автомобили

13.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте переднюю крышку
двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: На протяжении

всего процесса снятия  периодически и
часто смазывайте шпатели  моторным
маслом.

    Используя два таких инструмента, как

шпатель, снимите  переднюю крышку
двигателя.

        •  Используйте один шпатель, чтобы помочь

введению второго шпателя. Затем ведите
шпателем в направлении против часовой
стрелки по контуру передней крышки
двигателя.

        •  Отбракуйте прокладку за  ненадобностью.







Установка

Все автомобили
 1.  Очистите сопрягаемые поверхности

двигателя и передней крышки двигателя,
используя для этого    Loctite 7070.

 2.  Установите две     установочные шпильки

M10 x 60 мм  на блок цилиндров, чтобы
облегчить  установку прокладки передней
крышки  двигателя.

303-01A-34

Двигатель — 2.4 л дизель 303-01A-34



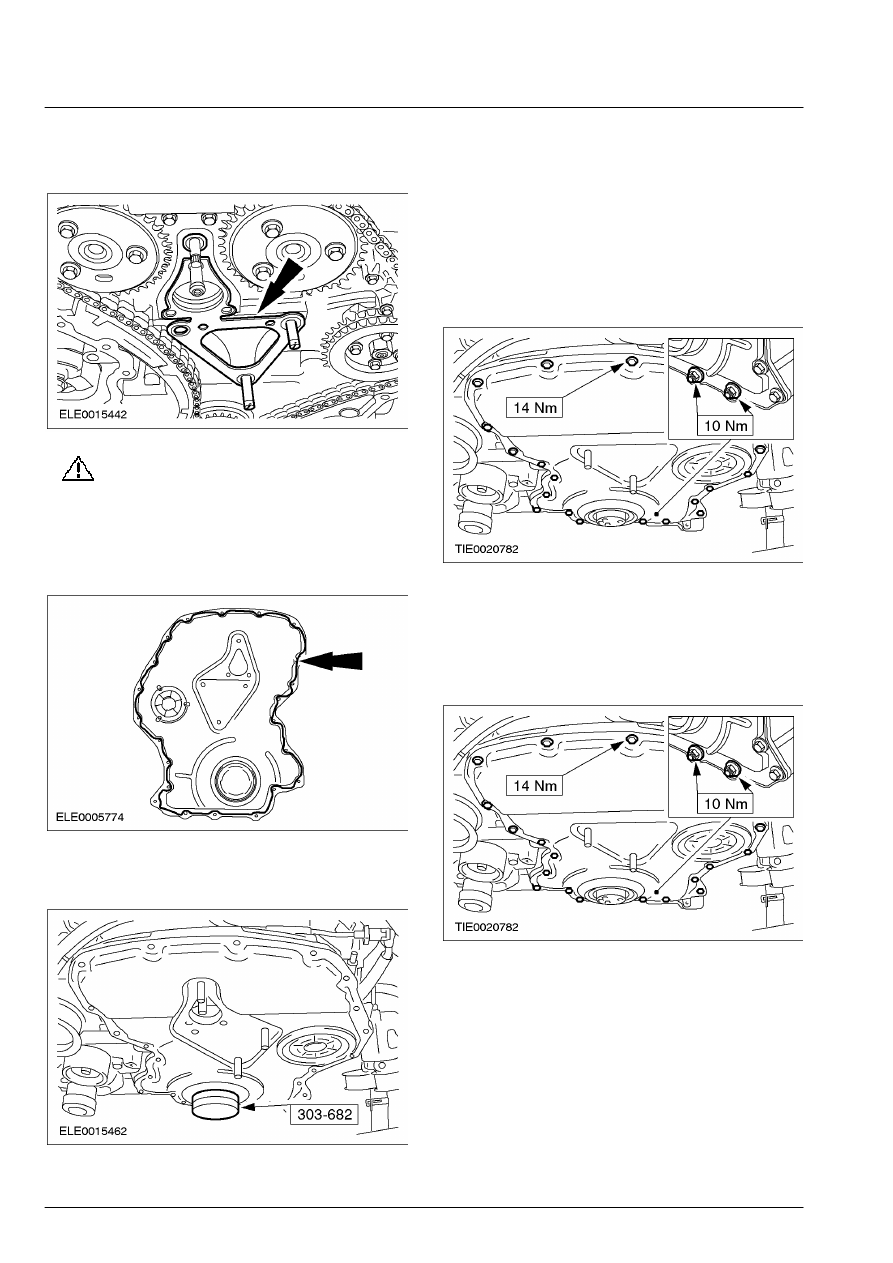

НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

 3.  Установите новую прокладку передней

крышки двигателя.







4.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

переднюю крышку двигателя в  течение
пяти минут после нанесения  герметика.

    Используя    герметик  ,нанесите

уплотнительный валик диаметром 3  мм на
переднюю крышку двигателя.









5.  Используя специальный инструмент,

установите переднюю крышку двигателя.









6.  Снимите установочные шпильки.

Автомобили, изготовленные вплоть до  06.2000 г.
7. ПРИМЕЧАНИЕ: При необходимости

установите новые  болты крепления передней
крышки двигателя  M6 x 16 мм.

    Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







Автомобили, изготовленные начиная с  06.2000 г.
 8.  Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







303-01A-35

Двигатель — 2.4 л дизель 303-01A-35

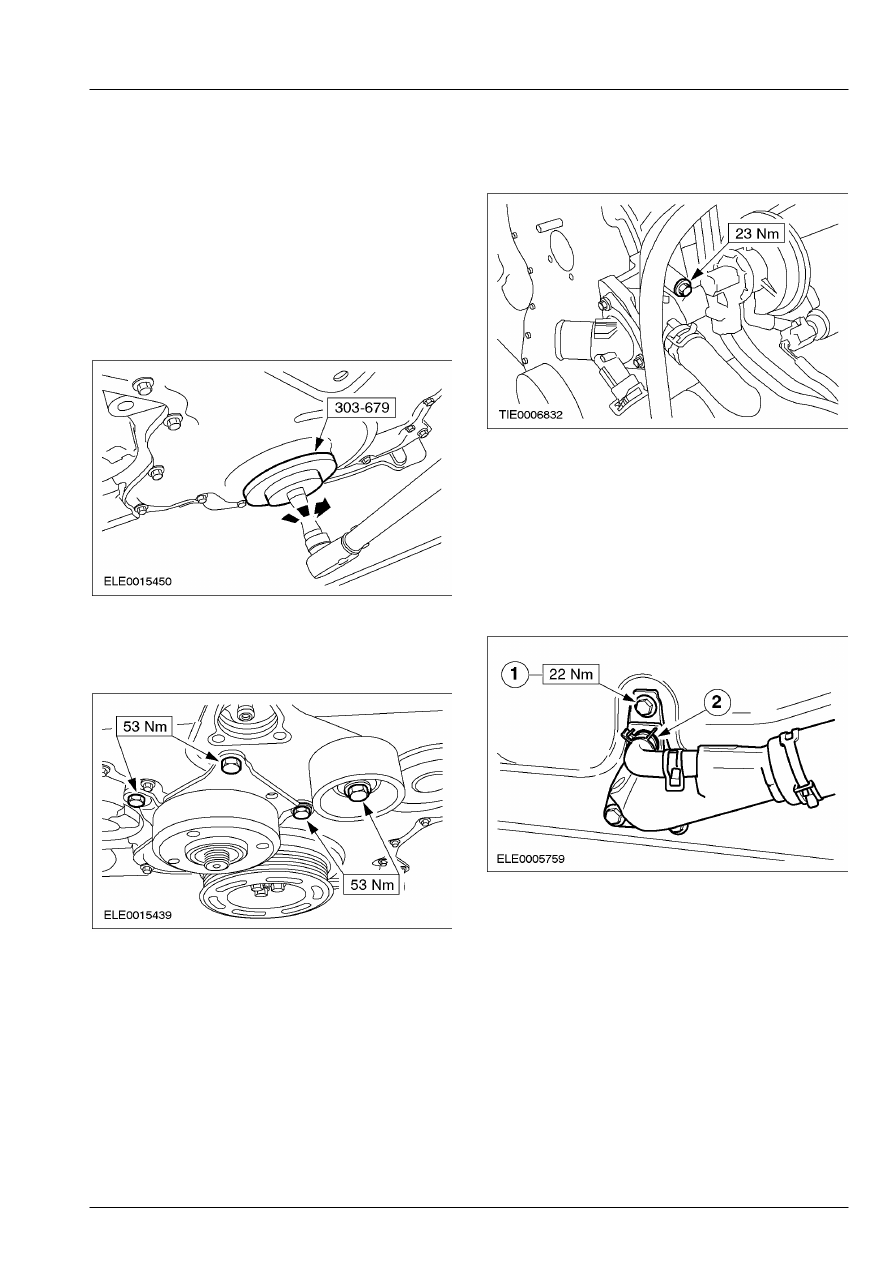

НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Все автомобили.
9. ПРИМЕЧАНИЕ: Установите новое переднее

масляное  уплотнение коленчатого вала.

ПРИМЕЧАНИЕ: Новое переднее масляное
уплотнение  коленчатого вала поставляется с
установочной втулкой, которая должна быть
удалена в процессе установки.
    Используя специальный инструмент,

установите переднее масляное уплотнение
коленчатого вала.









10.  Установите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









11.  Установите болт крепления корпуса

термостата.







12. ПРИМЕЧАНИЕ: Установите новое

уплотнительное  кольцо круглого сечения и
новый шланг  выпускного трубопровода
охлаждающей  жидкости.

    Подсоедините выпускной трубопровод

охлаждающей жидкости к двигателю.

       1. Установите болты.
       2. Подсоедините шланг.
