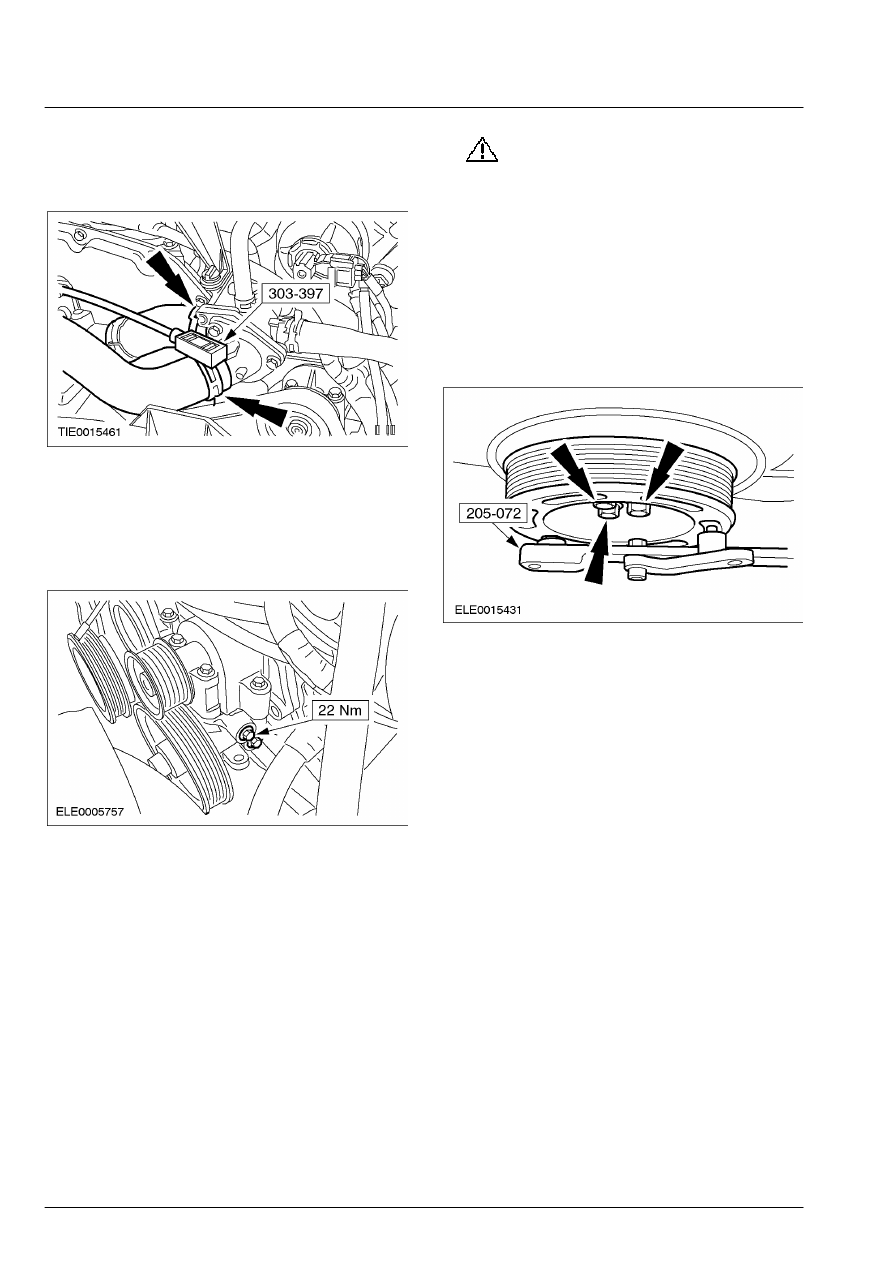

303-01A-36

Двигатель — 2.4 л дизель 303-01A-36



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



13.  Используя специальный инструмент,

подсоедините шланги охлаждающей
жидкости к  корпусу термостата.







14. ПРИМЕЧАНИЕ: Установите новую

прокладку водяного  насоса.

    Подсоедините водяной насос и вакуумный

насос системы тормозов к двигателю
(четыре  болта).







15.

ПРЕДОСТЕРЕЖЕНИЕ: Болты

крепления шкива коленчатого вала
следует использовать только три раза.

ПРИМЕЧАНИЕ: Отметьте кернером головки
болтов  крепления шкива коленчатого вала, чтобы
указать на их повторное использование.
    Используя специальный инструмент,

установите шкив коленчатого вала.

        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 30 Нм
        •  Стадия 2: 90 градусов







Автомобили без системы воздушного
кондиционирования
  16.  Установите кожух вентилятора

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

Автомобили с системой воздушного
кондиционирования
  17.  Установите электродвигатель и кожух

вентилятора охлаждения.    За
дополнительной информацией обратитесь
к Разделу 303-03.

Все автомобили
  18.  Залейте охлаждающую жидкость в систему

охлаждения и удалите из системы воздух.
За дополнительной информацией
обратитесь к Разделу 303-03.

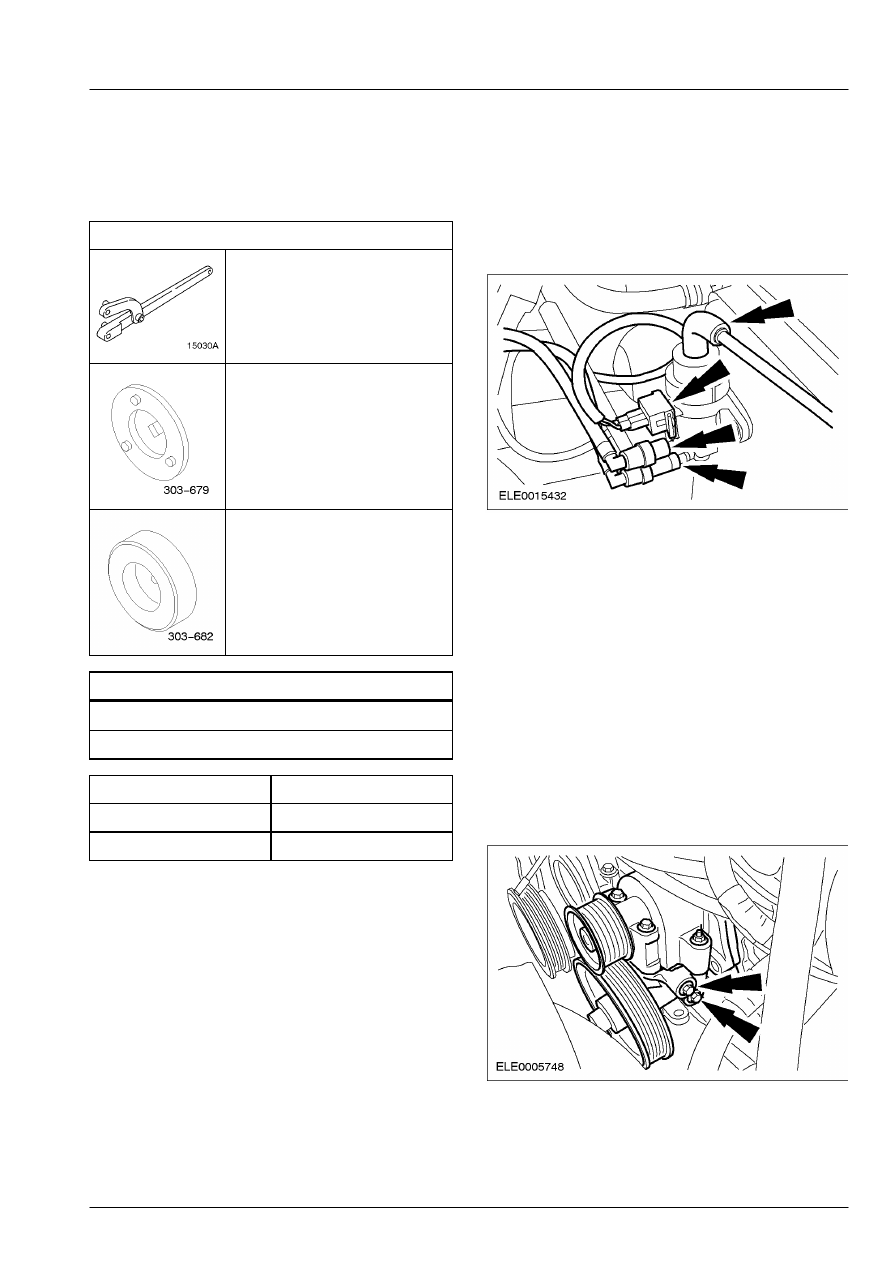

303-01A-37

Двигатель — 2.4 л дизель 303-01A-37



НА АВТОМОБИЛЕ



Передняя крышка двигателя — 90 PS/120 PS (21 148 0)



Специальный инструмент





Универсальный гаечный ключ
для  удерживания фланцев
205-072 (15-030А)



Съемник/ приспособление для
установки переднего
масляного уплотнения
коленчатого вала
303-679 (21-238)

Приспособление для выверки
положения передней крышки
двигателя
303-682 (21-241)



Общее оборудование





Шпатель (2 шт.)

Установочные шпильки M10 x 60 мм (2  шт.)



Наименование



Спецификация



Loctite 7070



Герметик WSE-M4G323-A4



Снятие

Все автомобили
 1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

Автомобили с системой рециркуляции
отработавших газов (EGR)
 2.  Отсоедините вакуумные шланги и

рассоедините штекерный разъем на
вакуумном  регуляторе EGR.







Автомобили без системы воздушного
кондиционирования
 3.  Снимите кожух вентилятора охлаждения.

За дополнительной информацией
обратитесь к Разделу 303-03.

Автомобили с системой воздушного
кондиционирования
 4.  Снимите электродвигатель вентилятора

охлаждения и кожух.    За дополнительной
информацией обратитесь к Разделу 303-03.

Все автомобили
 5.  Отсоедините водяной насос и вакуумный

насос системы тормозов от двигателя и
расположите их в стороне (четыре болта).

        •  Отбракуйте прокладку за  ненадобностью.







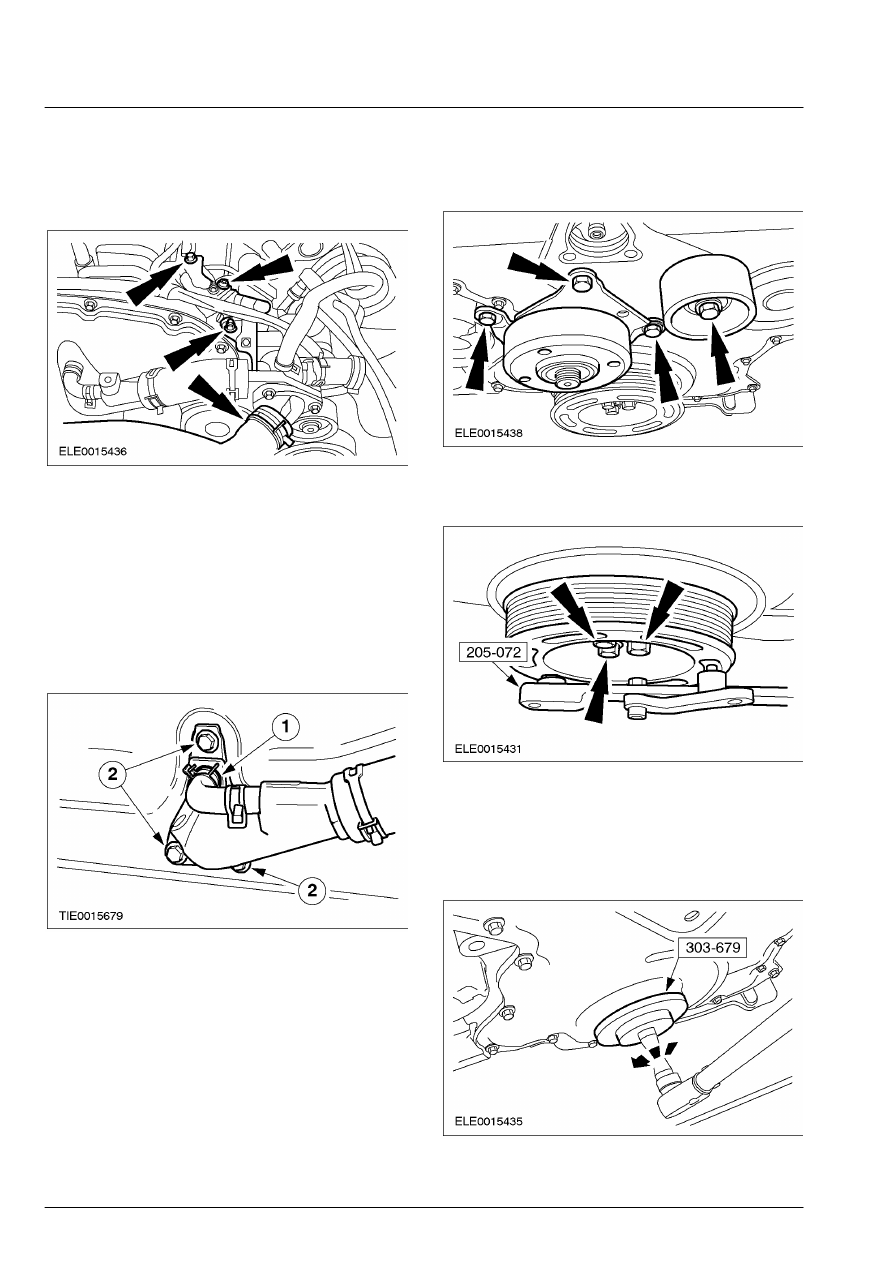

303-01A-38

Двигатель — 2.4 л дизель 303-01A-38



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



6.  Отсоедините опорный кронштейн корпуса

термостата от головки цилиндров и
отсоедините верхний шланг радиатора от
корпуса термостата.









7.  Отсоедините выпускной трубопровод

охлаждающей жидкости от двигателя.

       1. Отсоедините шланг.
        •  Отбракуйте шланг за его дальнейшей

ненадобностью.

       2. Выверните болты.
        •  Отбракуйте уплотнительное кольцо

круглого сечения за его дальнейшей
ненадобностью.









8.  Снимите промежуточный шкив ремня

привода аксессуаров и шкив вентилятора
охлаждения.









9.  Используя специальный инструмент,

снимите шкив коленчатого вала.









10.  Используя специальный инструмент,

снимите переднее масляное уплотнение
коленчатого вала.

        •  Отбракуйте уплотнение за его  дальнейшей

ненадобностью.







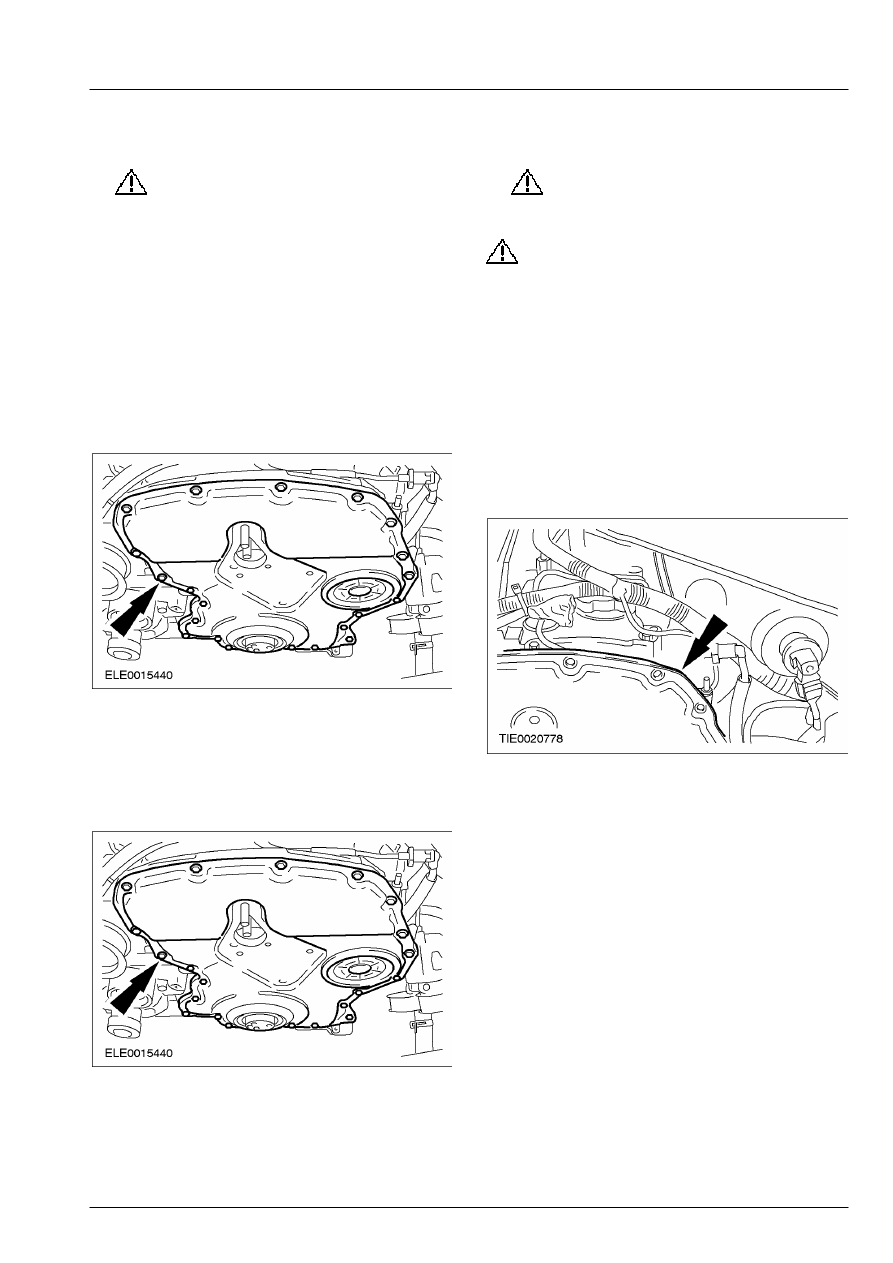

303-01A-39

Двигатель — 2.4 л дизель 303-01A-39



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)

Автомобили, изготовленные вплоть до  06.2000 г.

11.

ПРЕДОСТЕРЕЖЕНИЕ: Автомобили,

изготовленные вплоть до  06.2000 г.,
имеют болты крепления передней
крышки двигателя M6 x 14 мм.  Эти
болты следует отбраковать за их
дальнейшей ненадобностью и
установить  новые болты M6 x 16 мм.

    Снимите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.
        •  При необходимости отбракуйте болты за  их

дальнейшей ненадобностью.







Автомобили, изготовленные начиная с  06.2000 г.
  12.  Снимите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







Все автомобили

13.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте переднюю крышку
двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: На протяжении

всего процесса снятия  периодически и
часто смазывайте шпатели  моторным
маслом.

    Используя два таких инструмента, как

шпатель, снимите  переднюю крышку
двигателя.

        •  Используйте один шпатель, чтобы помочь

введению второго шпателя. Затем ведите
шпателем в направлении против часовой
стрелки по контуру передней крышки
двигателя.

        •  Отбракуйте прокладку за  ненадобностью.







Установка

Все автомобили
 1.  Очистите сопрягаемые поверхности

двигателя и передней крышки двигателя,
используя для этого    Loctite 7070.

 2.  Установите две     установочные шпильки

M10 x 60 мм  на блок цилиндров, чтобы
облегчить  установку прокладки передней
крышки  двигателя.
