303-01A-64

Двигатель — 2.4 л дизель 303-01A-64



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



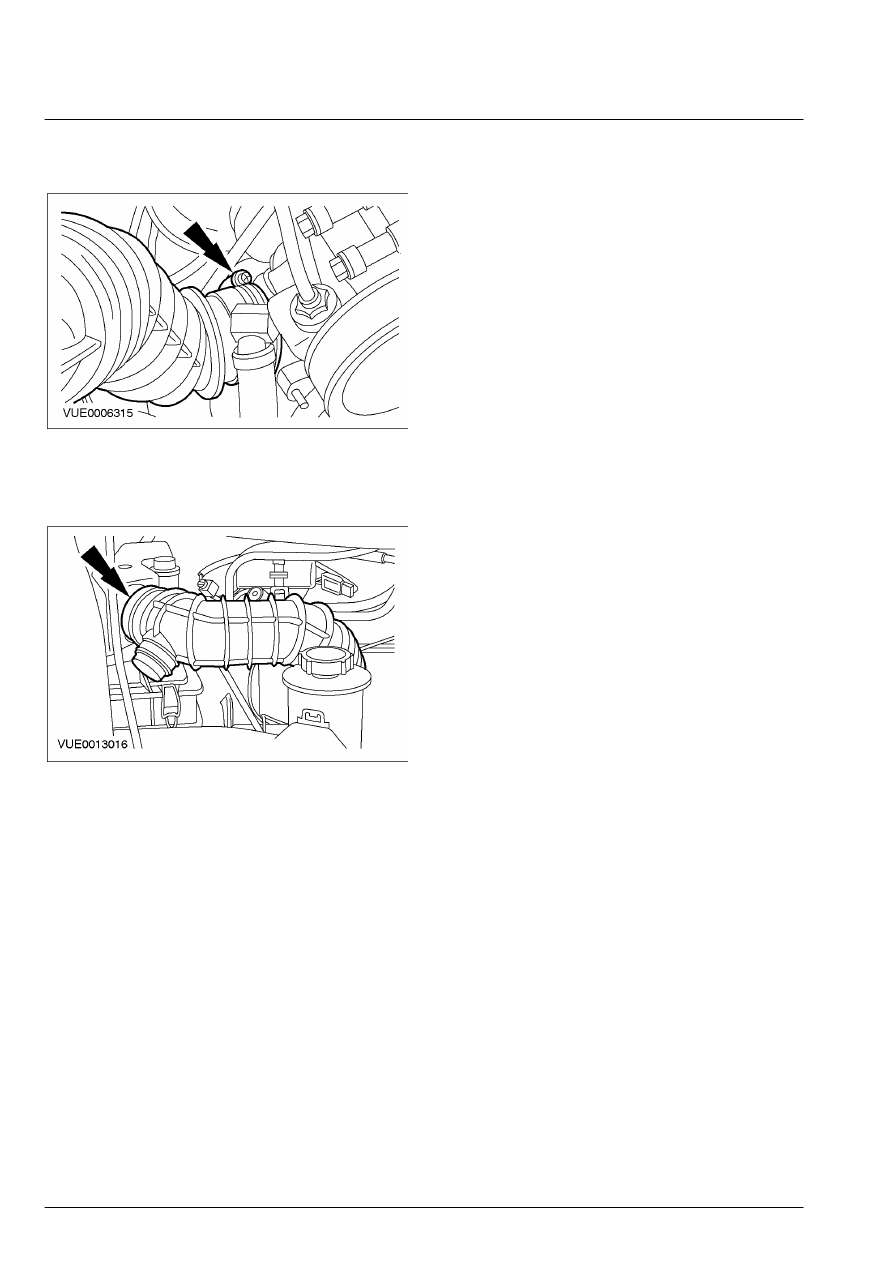

11.  Установите выпускной трубопровод

воздушного фильтра.









12.  Подсоедините выпускной трубопровод

воздушного фильтра к воздушному
фильтру.









13.  Установите распределительные валы.

За дополнительной информацией
обратитесь к главе Распределительные
валы имеющейся в этом разделе.



 14.  Установите выпускной коллектор.

За

дополнительной информацией обратитесь
к главе Выпускной коллектор имеющейся
в этом разделе.



 15.  Установите генератор.    За

дополнительной информацией обратитесь
к Разделу 414-02.

 16.  Залейте охлаждающую жидкость в систему

охлаждения и удалите из системы воздух.
За дополнительной информацией
обратитесь к Разделу 303-03.

303-01A-65

Двигатель — 2.4 л дизель 303-01A-65



НА АВТОМОБИЛЕ



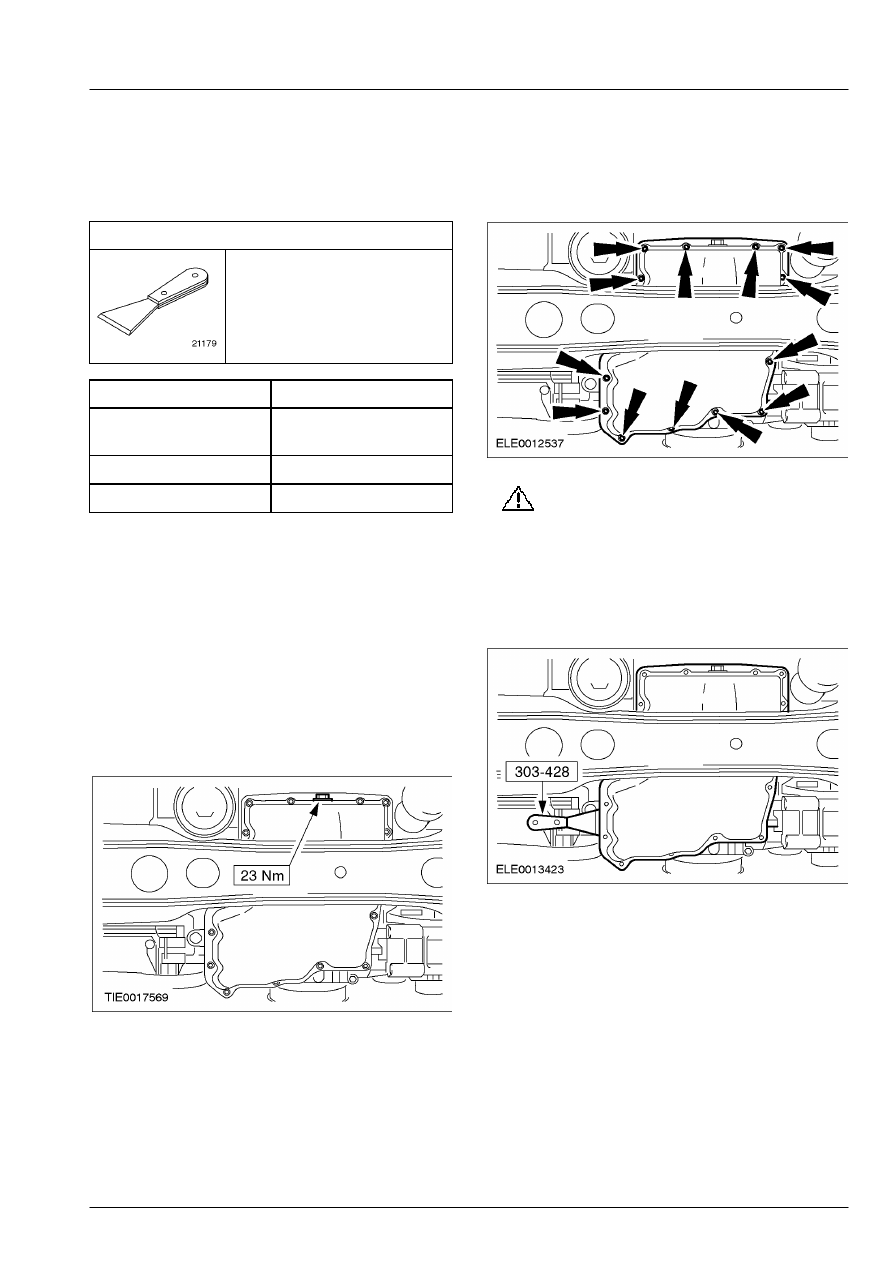

Масляный картер (21 154 0)



Специальный инструмент





Маслоотделитель масляного
картера
303-428 (21-179)



Наименование



Спецификация



Установочные шпильки
M6 x 20 мм (3  шт.)



Силиконовый герметик WSE-M4G323-A4

Моторное масло WSS-M2C913-A1



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Слейте моторное масло.
3. ПРИМЕЧАНИЕ: Осмотрите уплотнение

сливной пробки  масляного картера на наличие
повреждений.  При необходимости установите
новые сливную пробку и уплотнение.

    Установите сливную пробку.









4.  Выверните болты крепления масляного

картера (16 болтов).







5.

ПРЕДОСТЕРЕЖЕНИЕ: Не

деформируйте масляный картер.

    Используя специальный инструмент,

отсоедините масляный картер от блока
цилиндров.

        •  Ведите специальным инструментом по

периметру масляного картера.







303-01A-66

Двигатель — 2.4 л дизель 303-01A-66



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



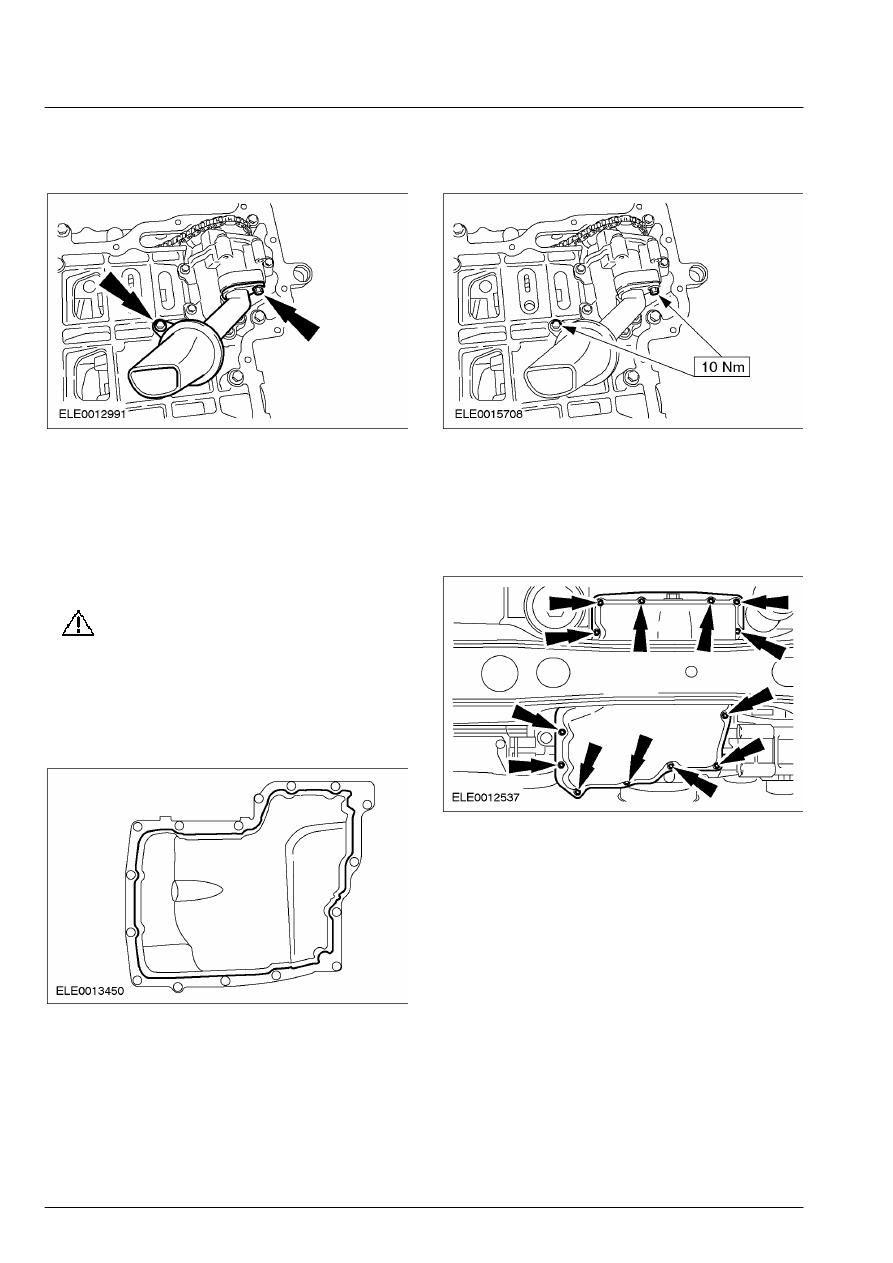

6.  Снимите заборную трубку масляного

насоса.









7.  Снимите масляный картер.

Установка



1.  Установите     установочные шпильки M6 x

20 мм  (3 шт.) на блок цилиндров, чтобы
облегчить  установку масляного картера.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

масляный картер в течение  пяти минут
после нанесения герметика.

    Используя    герметик ,  нанесите

уплотнительный валик диаметром 3  мм на
сопрягаемую поверхность масляного
картера.









3.  Расположите масляный картер над

поперечиной двигателя.

 4.  Установите заборную трубку масляного

насоса.







5. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
масляного  картера.

    Установите масляный картер (16  болтов).
        •  Снимите установочные шпильки.







303-01A-67

Двигатель — 2.4 л дизель 303-01A-67



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



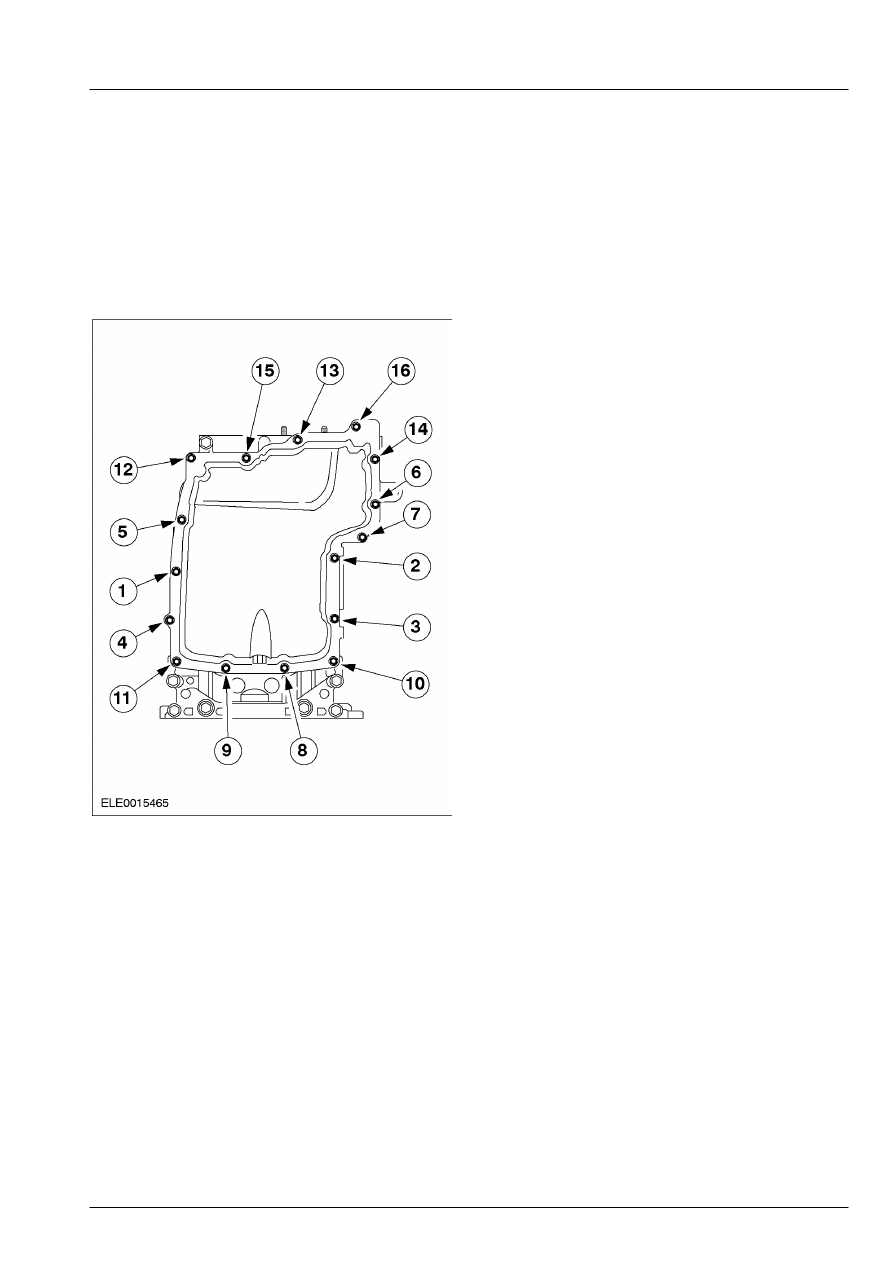

6.  Затяните болты крепления масляного

картера.

        •  Затяните болты, работая в указанной

последовательности в две стадии.

        •  Стадия 1: Затяните болты с 1 по 16 усилием

7 Нм.

        •  Стадия 2: Затяните болты с 1 по 16 усилием

14 Нм.









7.  Опустите автомобиль.

 8.  Залейте в двигатель    моторное масло .
