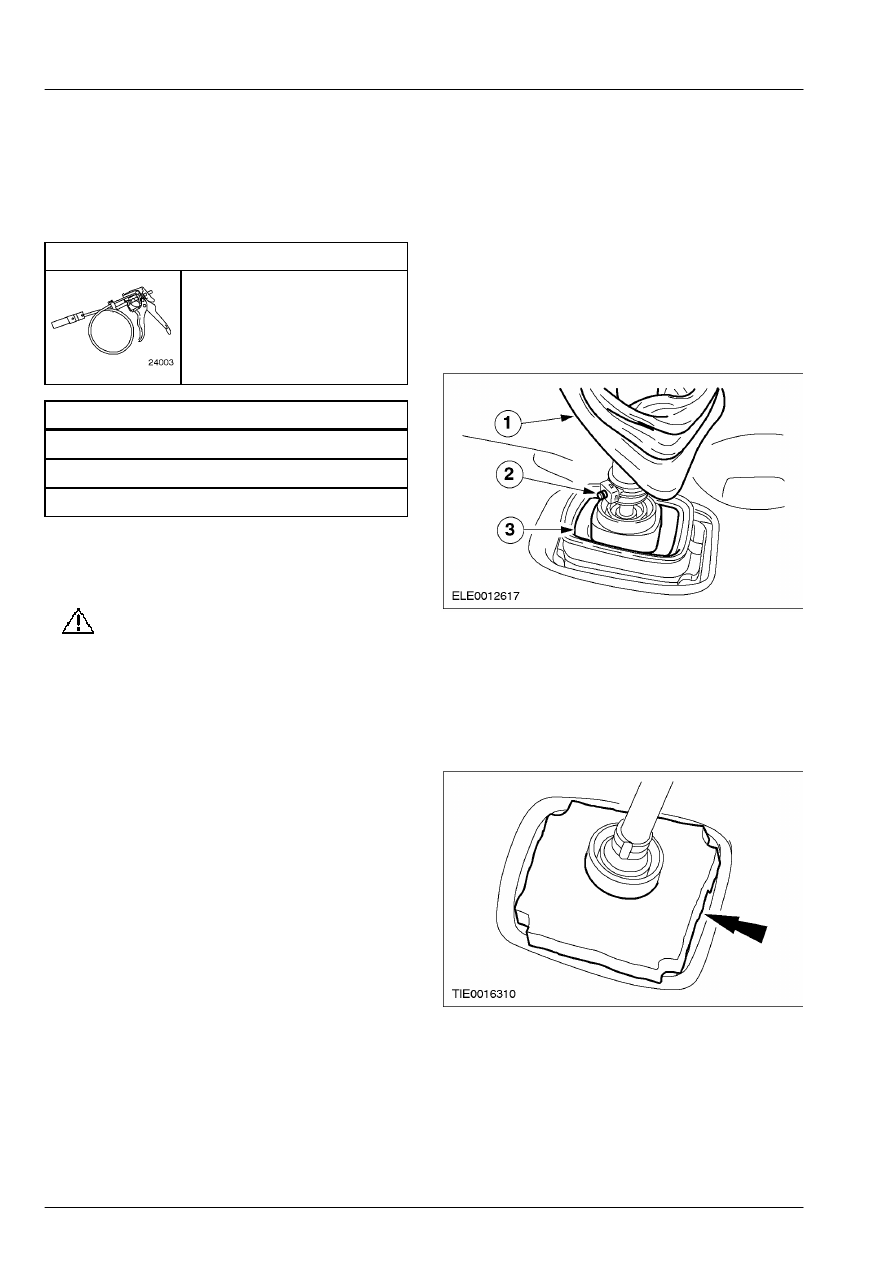

303-01A-72

Двигатель — 2.4 л дизель 303-01A-72



СНЯТИЕ



СНЯТИЕ

Двигатель — В комплектацию автомобиля входит: рециркуляция отходящих газов

(EGR) (21 134 0)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Общее оборудование





Кран для подъема двигателя

Подкатной домкрат

Подставки для моста



Снятие

Все автомобили

1.

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при
работе с элементами или рядом с
элементами, имеющими отношение к
топливу.  В таких ситуациях всегда
присутствуют высокогорючие смеси,
которые  могут воспламениться.
Неследование этим  указаниям в
результате может привести к
травматическим последствиям.

    Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

 3.  Снимите панель с отверстием для  решетки

радиатора.    За дополнительной
информацией обратитесь к Разделу 501-02.

 4.  Снимите каталитический нейтрализатор.

За дополнительной информацией
обратитесь к Разделу 309-00.

5. ПРИМЕЧАНИЕ: Перед снятием рычага

переключения  передач выберите нейтральное
положение.

    Снимите рычаг переключения передач.
       1. Оттяните чехол вверх.
       2. Потяните плунжер и снимите рычаг

переключения передач.

       3. Снимите изолятор.







6. ПРИМЕЧАНИЕ: Шероховатая поверхность

изолирующей  прокладки должна быть
обращена вверх.

    Снимите изолирующую прокладку

рычажного механизма переключения
передач.







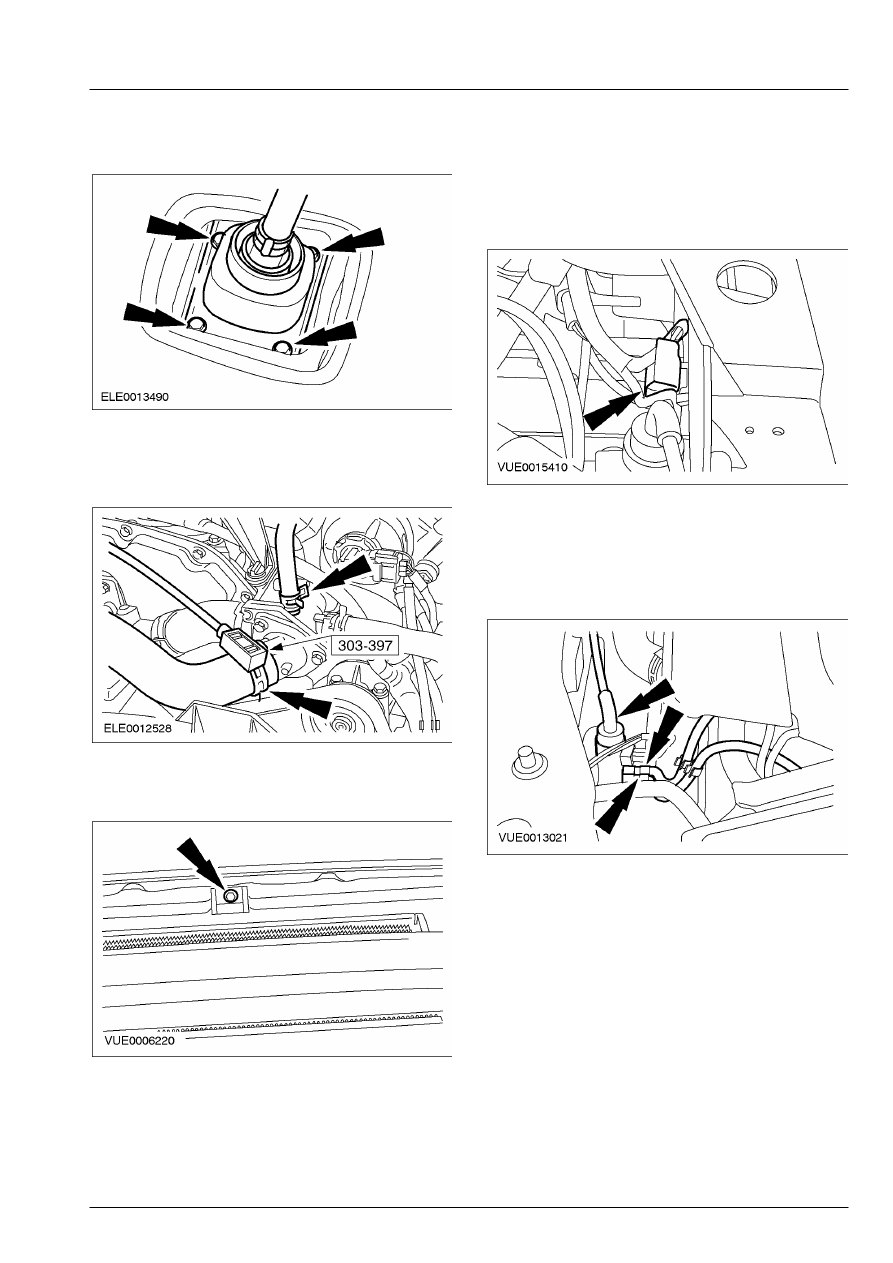

303-01A-73

Двигатель — 2.4 л дизель 303-01A-73



СНЯТИЕ (ПОДОЛЖЕНИЕ)



7.  Снимите укороченный рычаг.









8.  Используя специальный инструмент,

отсоедините шланги охлаждающей
жидкости от  корпуса термостата.









9.  Снимите нижний болт опорного

кронштейна радиатора.







Автомобили с системой воздушного
кондиционирования
  10.  Рассоедините штекерный разъем

электродвигателя вентилятора
охлаждения.







Автомобили с рециркуляцией  отработавших газов
(EGR)
  11.  Рассоедините вакуумные магистрали

регулирующего вакуумного
электромагнитного клапана EGR.







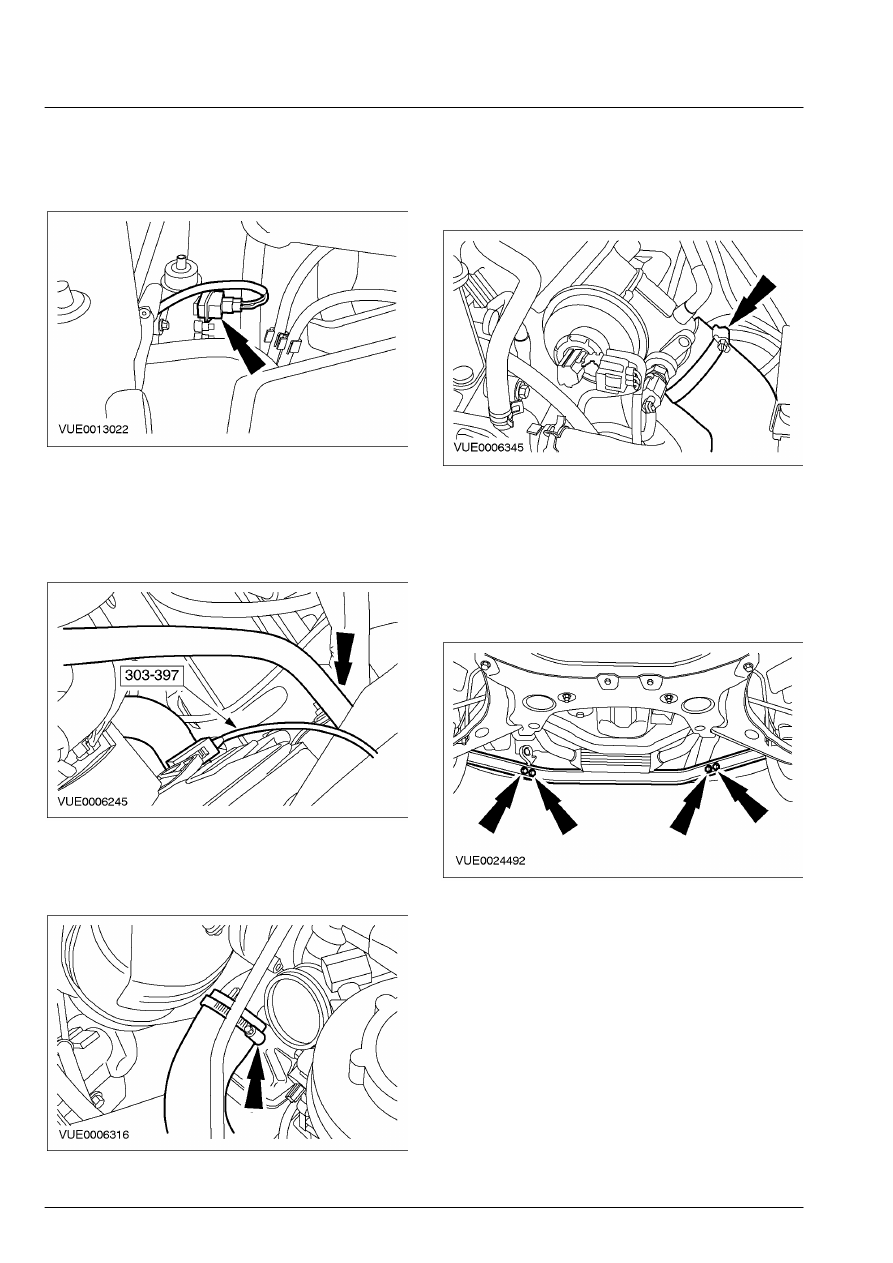

303-01A-74

Двигатель — 2.4 л дизель 303-01A-74



СНЯТИЕ (ПОДОЛЖЕНИЕ)



12.  Рассоедините штекерный разъем

регулирующего вакуумного
электромагнитного клапана EGR.







Все автомобили
  13.  Используя специальный инструмент,

отсоедините шланг расширительного
бачка  системы охлаждения и нижний
шланг  радиатора.









14.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
турбокомпрессора.







Автомобили с EGR
  15.  Отсоедините выпускной трубопровод

охладителя наддувочного воздуха от
клапана  EGR.







Все автомобили
  16.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь
к Разделу 100-02.

Вариант "шасси" 4.25 т с одиночной  кабиной
  17.  Снимите нижний элемент переднего

бампера.







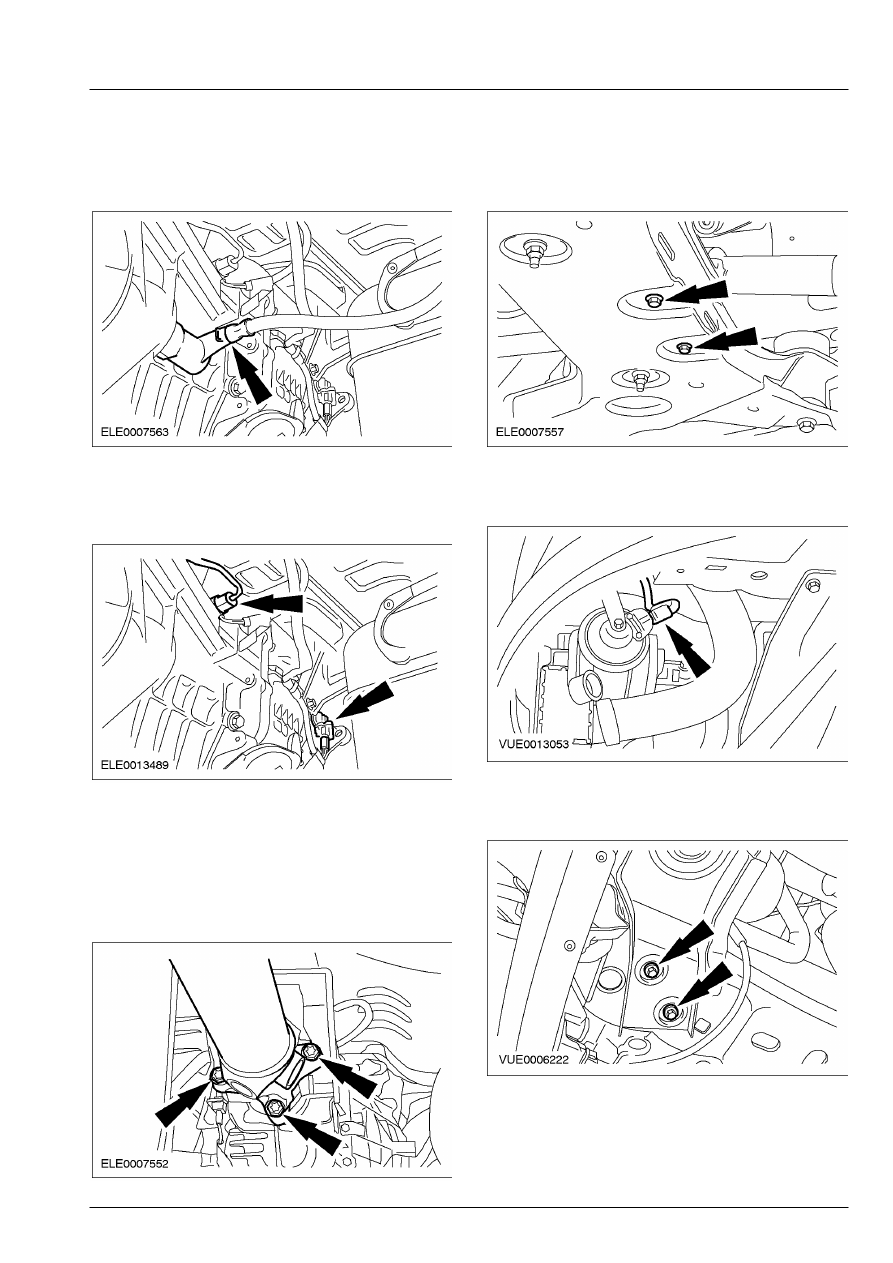

303-01A-75

Двигатель — 2.4 л дизель 303-01A-75



СНЯТИЕ (ПОДОЛЖЕНИЕ)

Все автомобили
  18.  Отсоедините рабочий цилиндр сцепления

от коробки передач.









19.  Рассоедините штекерные разъемы

переключателя фонарей заднего хода и
датчика скорости автомобиля (VSS).







20. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца
вторичного вала  коробки передач.

    Отсоедините карданный вал от фланца

вторичного вала коробки передач и
расположите его в стороне.









21.  Выверните болты крепления опорной

подушки коробки передач к поперечине
переднего моста.









22.  Рассоедините электрический разъем

звукового сигнала.









23.  Снимите правые болты крепления

опорного кронштейна радиатора.
