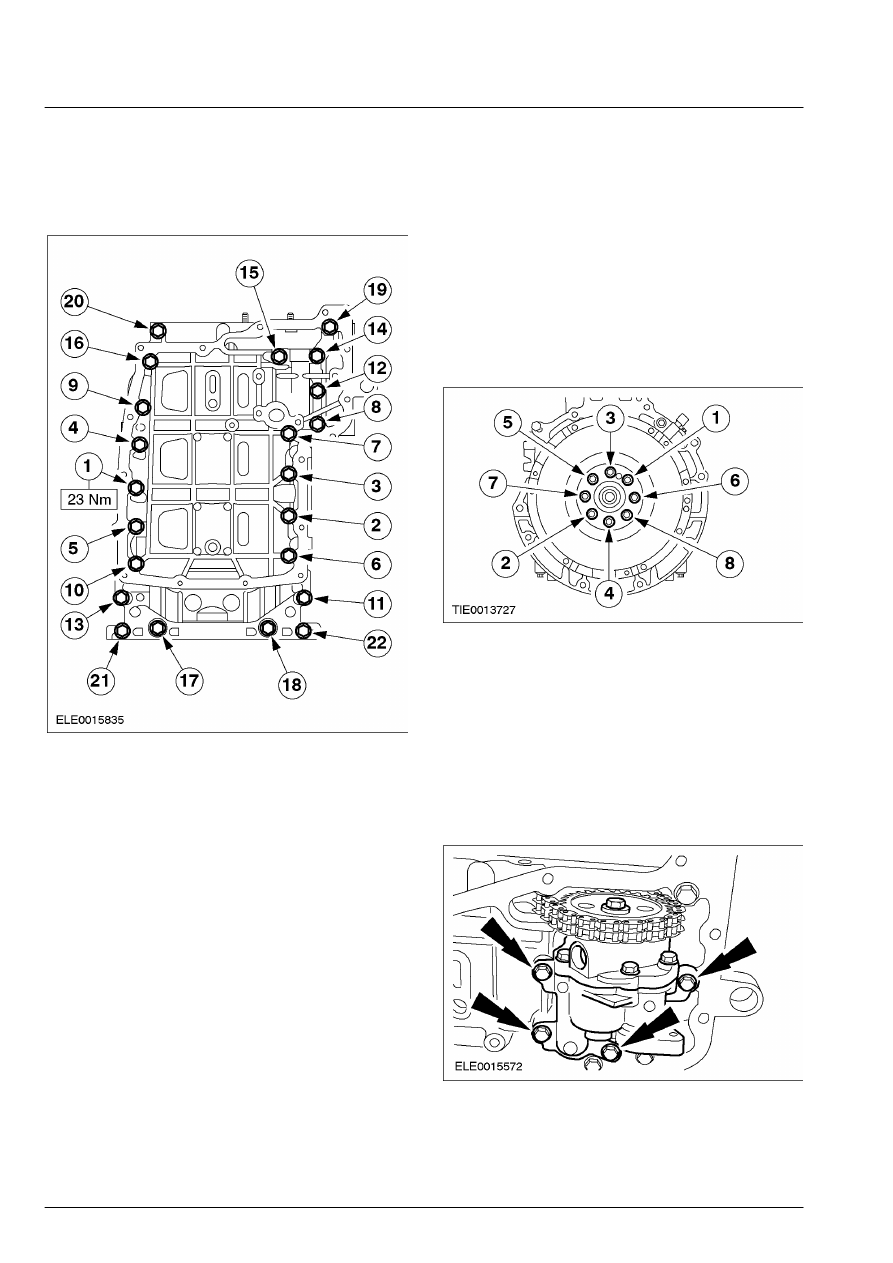

303-01A-96

Двигатель — 2.4 л дизель 303-01A-96



СБОРКА (ПОДОЛЖЕНИЕ)

 17.  Затяните гайки и болты крепления рамы

лестничного типа.

        •  Затяните гайки и болты, работая в

указанной последовательности.







18. ПРИМЕЧАНИЕ: Установите новые болты

маховика.

    Установите маховик.
        •  Затяните болты, работая в указанной

последовательности в три стадии.

        •  Стадия 1: Затяните болты с 1 по 8 усилием

25 Нм.

        •  Стадия 2: Затяните болты с 1 по 8 усилием

40 Нм.

        •  Стадия 3: Поверните болты с 1 по 8 на 48

градусов.









19.  Установите ведомый и нажимной диски

сцепления.    За дополнительной
информацией обратитесь к Разделу 308-
01A / 308-01B.

20. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
масляного  насоса.

    Установите цепь масляного насоса и

масляный насос.







303-01A-97

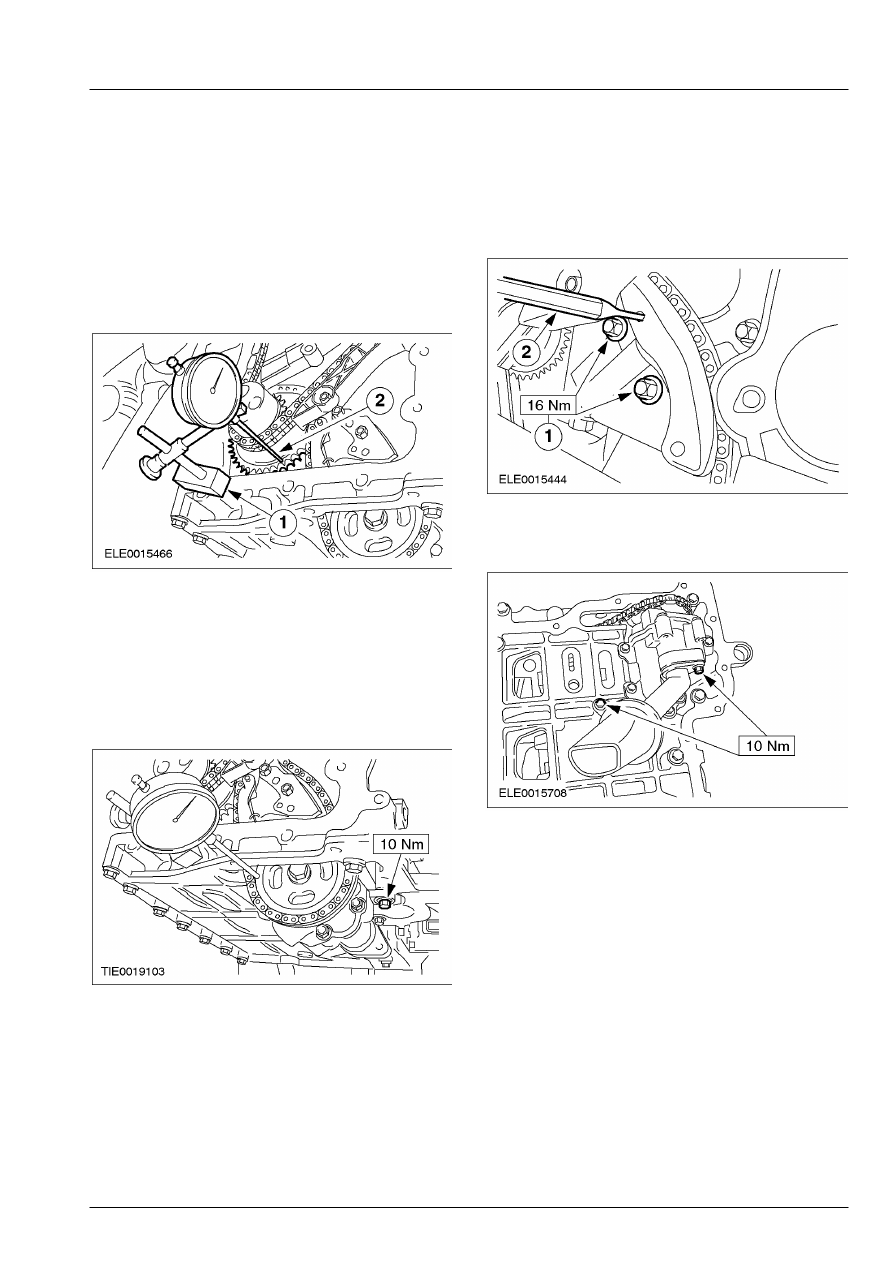

Двигатель — 2.4 л дизель 303-01A-97



СБОРКА (ПОДОЛЖЕНИЕ)



21.  Используя соответствующий

циферблатный индикатор  , измерьте
базовое расстояние от лицевой
поверхности звездочки коленчатого вала.

       1. Установите     штатив циферблатного

индикатора  на блок цилиндров.

       2. Подведите    циферблатный индикатор

(плунжер) к звездочке коленчатого вала и
обнулите показание.







22. ПРИМЕЧАНИЕ: Измерения следует

выполнить в двух  различных точках на
звездочке масляного  насоса.

    Используя    циферблатный индикатор  ,

выверьте положение звездочки масляного
насоса и затяните болты крепления
масляного насоса.









23.  Проверьте выверку звездочки масляного

насоса относительно звездочки
коленчатого вала.  При необходимости
повторите  процедуру выверки.

 24.  Установите натяжитель цепи масляного

насоса.

       1. Установите болты.
       2. Высвободите натяжитель, для чего  следует

извлечь штифт.









25.  Установите заборную трубку масляного

насоса.







303-01A-98

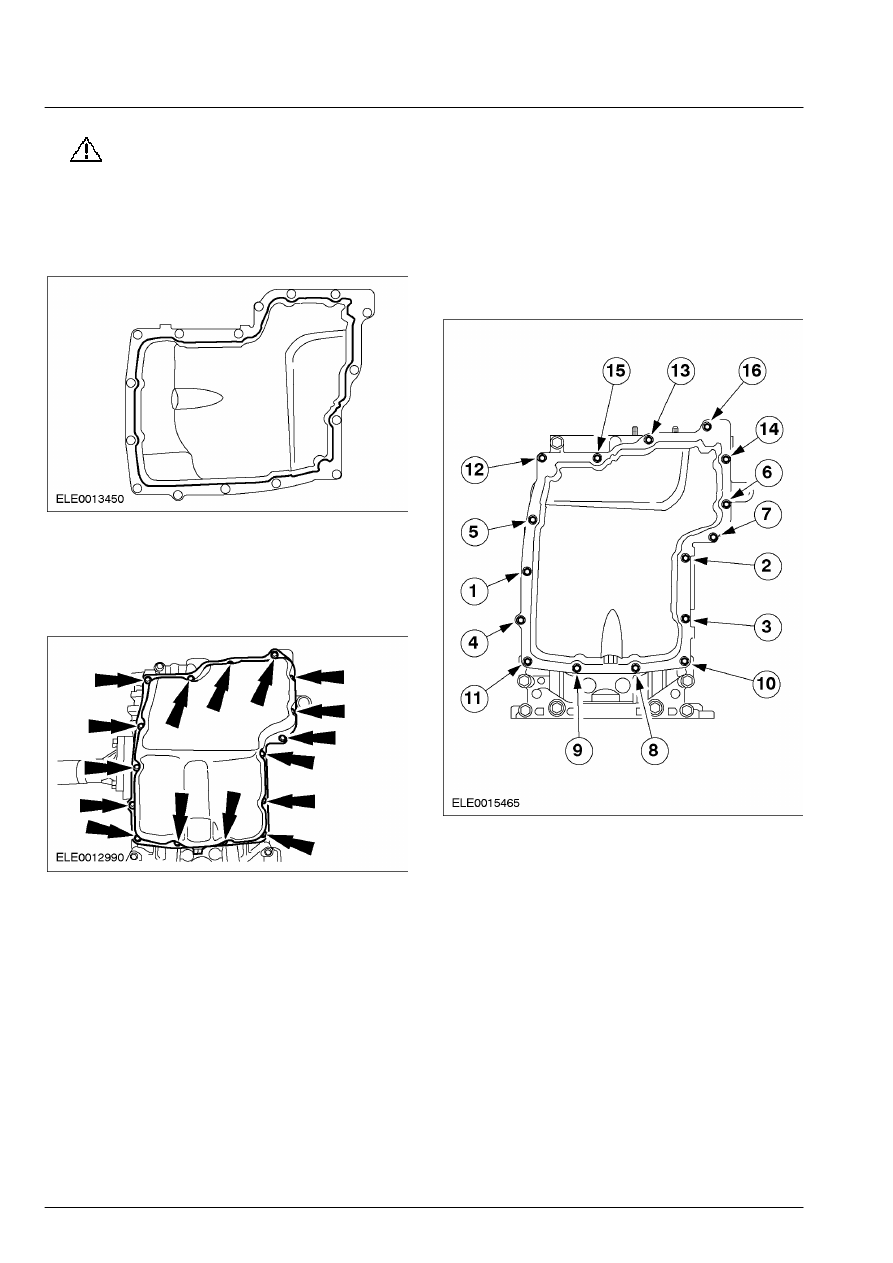

Двигатель — 2.4 л дизель 303-01A-98



СБОРКА (ПОДОЛЖЕНИЕ)

26.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

масляный картер в течение  пяти минут
после нанесения герметика.

    Нанесите    герметик (валик  диаметром 3

мм) на сопрягаемую поверхность
масляного картера.







27. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью болты крепления
масляного  картера.

    Установите масляный картер.









28.  Затяните болты крепления масляного

картера.

        •  Затяните болты, работая в указанной

последовательности в две стадии.

        •  Стадия 1: Затяните болты с 1 по 16 усилием

7 Нм.

        •  Стадия 2: Затяните болты с 1 по 16 усилием

14 Нм.







303-01A-99

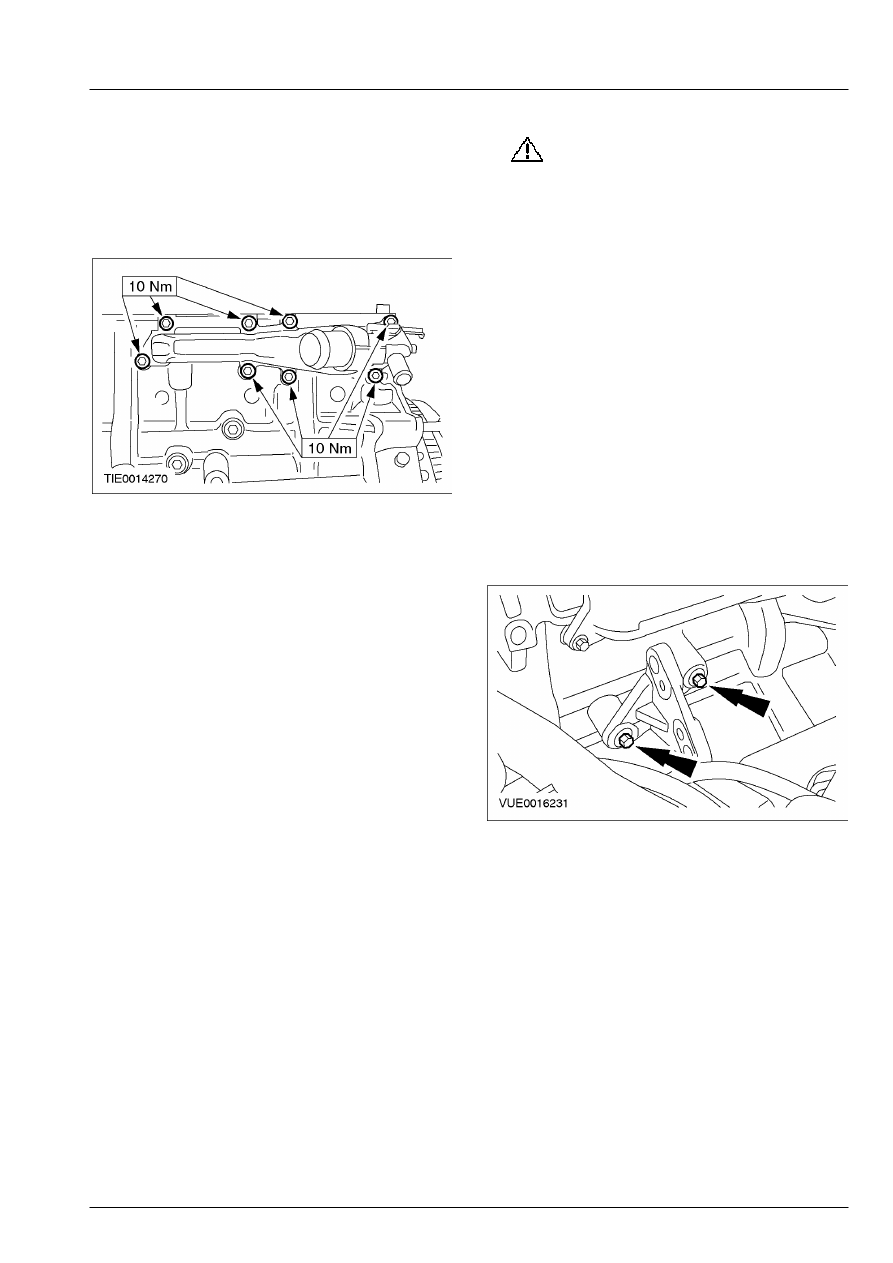

Двигатель — 2.4 л дизель 303-01A-99



СБОРКА (ПОДОЛЖЕНИЕ)

29. ПРИМЕЧАНИЕ: Установите новую

прокладку  распределительного коллектора
охлаждающей  жидкости.

    Установите распределительный

коллектор охлаждающей жидкости.







30.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование

для впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать
абсолютную чистоту.  Открытые
отверстия или магистрали  всегда
следует заглушать, используя
соответствующие заглушки.

ПРИМЕЧАНИЕ: Если был установлен новый
топливный  насос высокого давления, прежде чем
запускать двигатель, следует с помощью WDS
настроить конфигурацию насоса на  соответствие
PCM.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
болты  крепления опорного кронштейна
топливного  насоса высокого давления к блоку
цилиндров.
    Установите опорный кронштейн

топливного насоса высокого давления на
блок цилиндров.
