303-01A-104

Двигатель — 2.4 л дизель 303-01A-104



СБОРКА (ПОДОЛЖЕНИЕ)

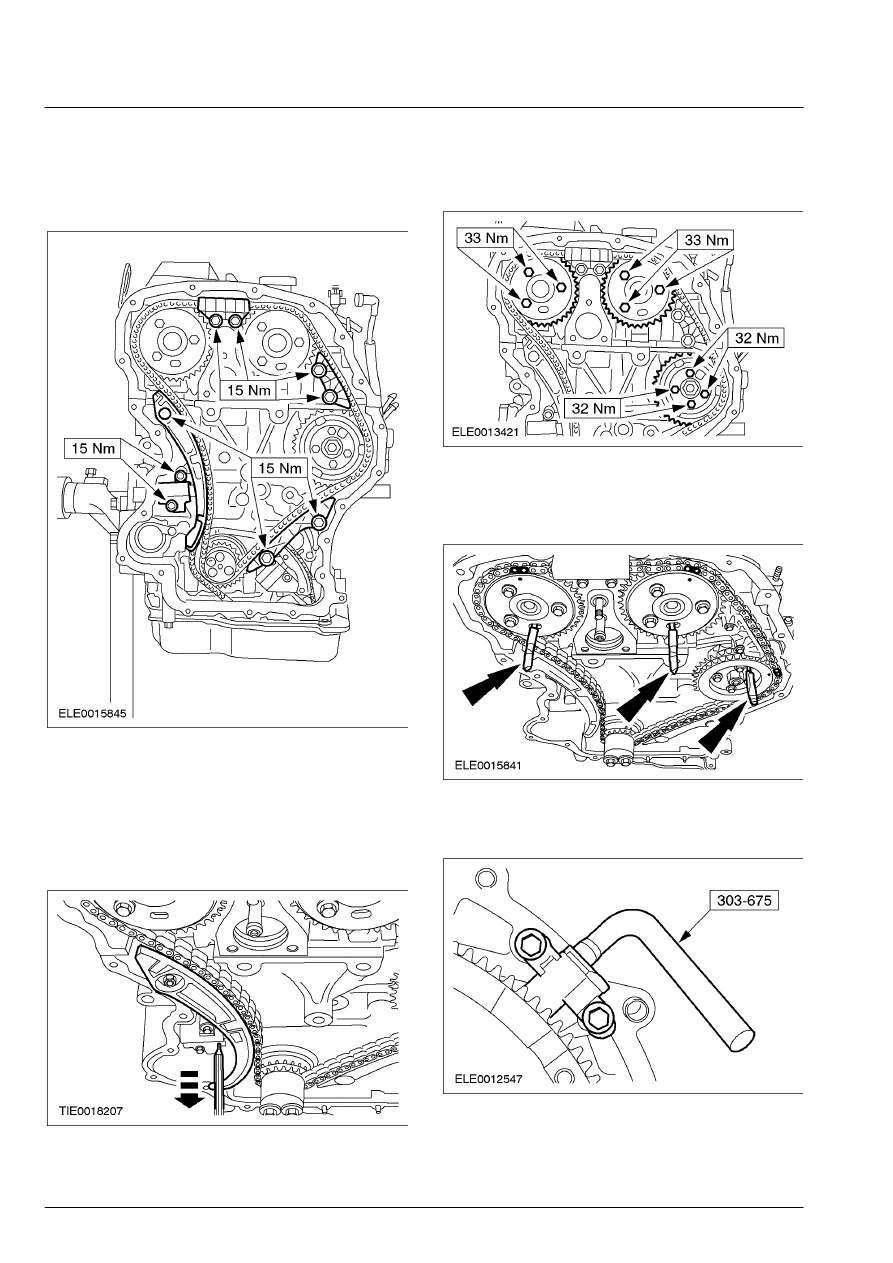

45.  Установите направляющие цепи

газораспределительного механизма и
натяжитель цепи газораспределительного
механизма.







46. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

натяжитель  цепи газораспределительного
механизма  полностью отпущен.

    Высвободите натяжитель цепи

газораспределительного механизма, для
чего  следует извлечь штифт.









47.  Затяните болты крепления звездочек

распределительных валов и звездочки
топливного насоса высокого давления.









48.  Извлеките сверла из отверстий в  звездочке

топливного насоса высокого  давления и
звездочках распределительных  валов.









49.  Извлеките специальный инструмент их

отверстия для датчика CKP.







303-01A-105

Двигатель — 2.4 л дизель 303-01A-105



СБОРКА (ПОДОЛЖЕНИЕ)

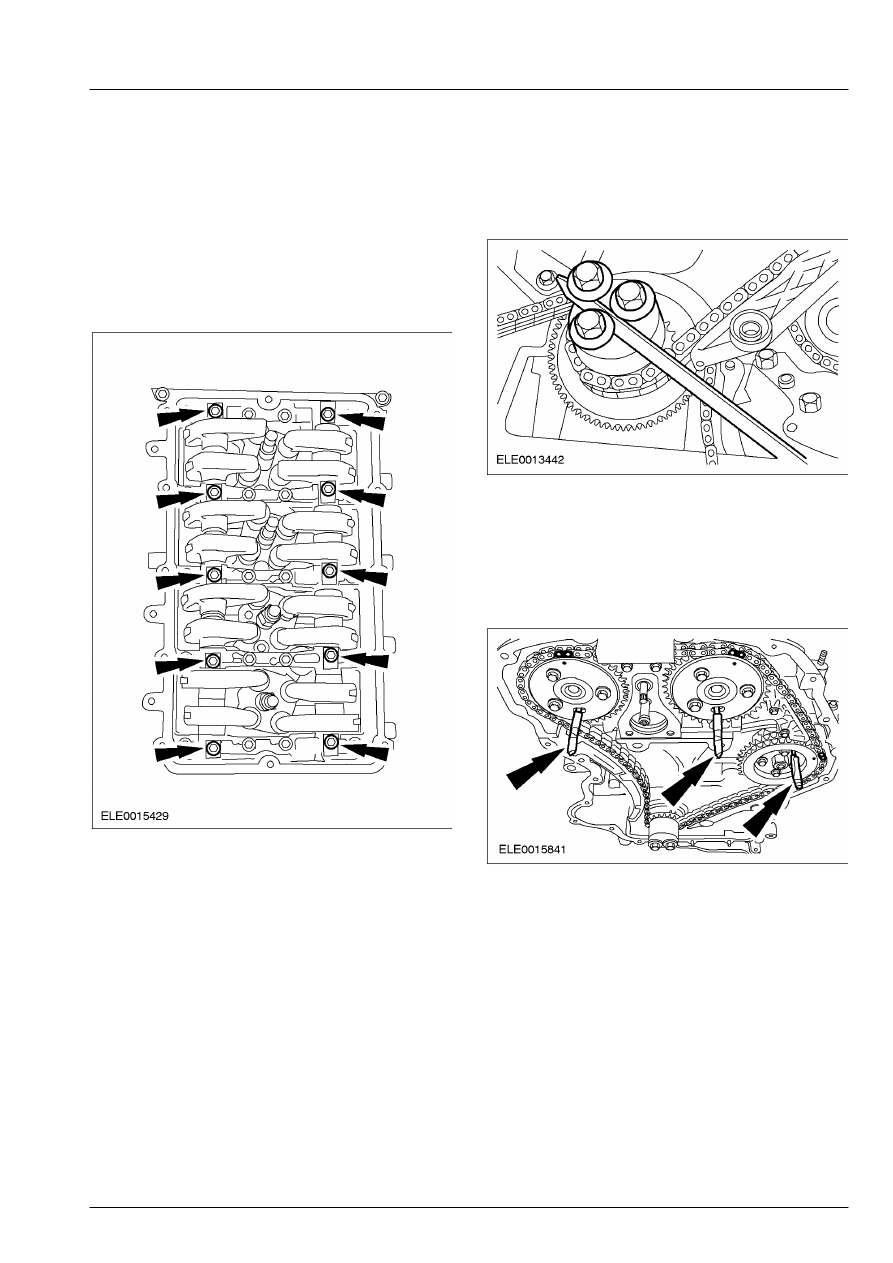

50. ПРИМЕЧАНИЕ: Установите новые болты

крепления осей  клапанных рычагов.

ПРИМЕЧАНИЕ: Отверстия подачи масла в осях
клапанных рычагов должны быть обращены  вниз.
    Установите оси клапанных рычагов.
        •  Затяните болты, работая в две  стадии.
        •  Стадия 1: 13 Нм
        •  Стадия 2: 45 градусов







51. ПРИМЕЧАНИЕ: Двигатель следует

проворачивать  только в нормальном
направлении вращения  коленчатого вала.

    Проверните двигатель на два  оборота.









52.  Проверьте правильность установки

распределительных валов, для чего
следует  вставить    сверла диаметром 6 мм
в  отверстия в звездочке топливного насоса
высокого давления и звездочках
распределительных валов.







303-01A-106

Двигатель — 2.4 л дизель 303-01A-106



СБОРКА (ПОДОЛЖЕНИЕ)

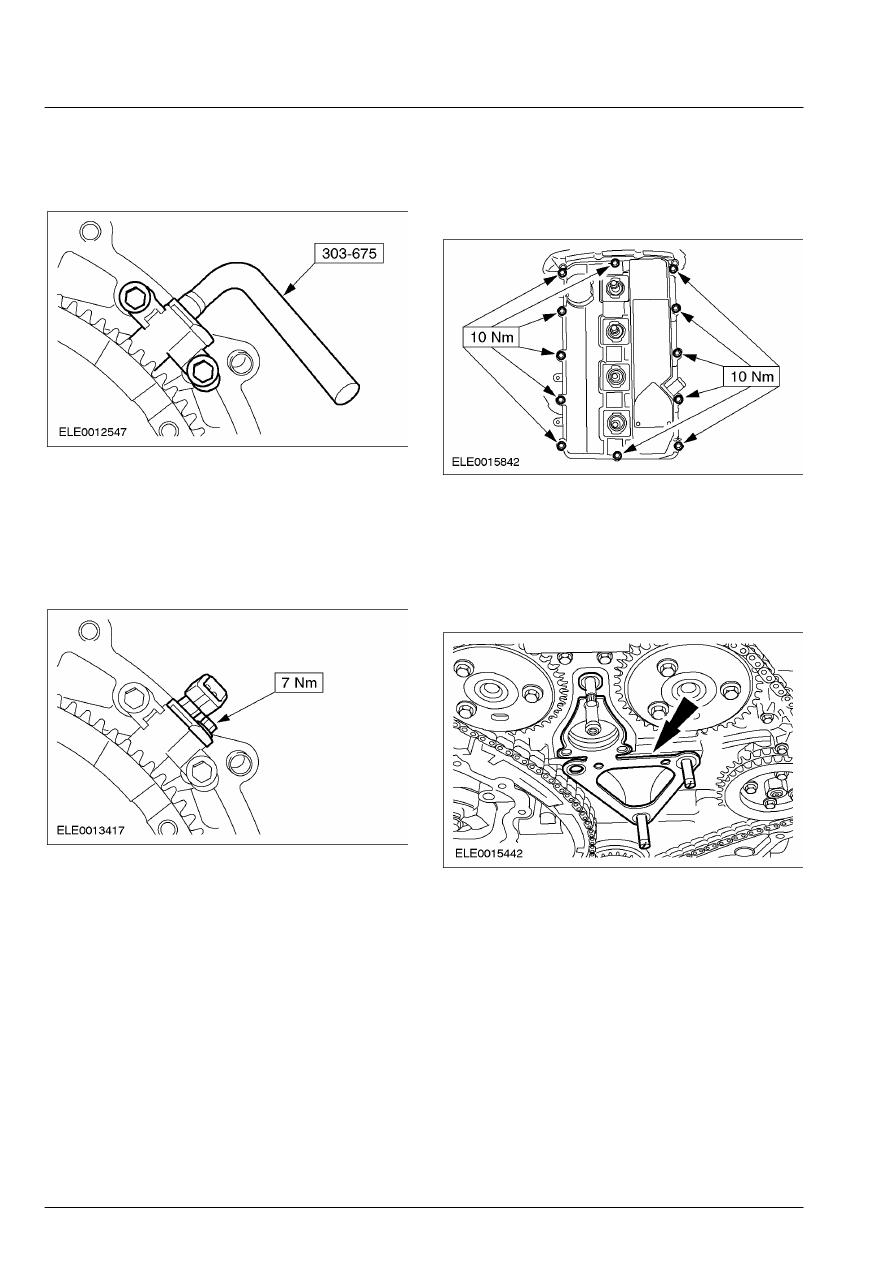

53.  Проверьте фазы газораспределения, для

чего следует вставить специальный
инструмент в отверстие для датчика CKP.









54.  Извлеките специальный инструмент из

отверстия для датчика CKP.

 55.  Извлеките сверла из отверстий в  звездочке

топливного насоса высокого  давления и
звездочках распределительных  валов.

 56.  Установите датчик СКР.







57. ПРИМЕЧАНИЕ: Установите новую

прокладку крышки  клапанного механизма.

    Установите крышку клапанного

механизма.









58.  Установите две     установочные шпильки

M10 x 60 мм  на блок цилиндров, чтобы
облегчить  установку прокладки передней
крышки  двигателя.

 59.  Установите новую прокладку передней

крышки двигателя.







303-01A-107

Двигатель — 2.4 л дизель 303-01A-107



СБОРКА (ПОДОЛЖЕНИЕ)

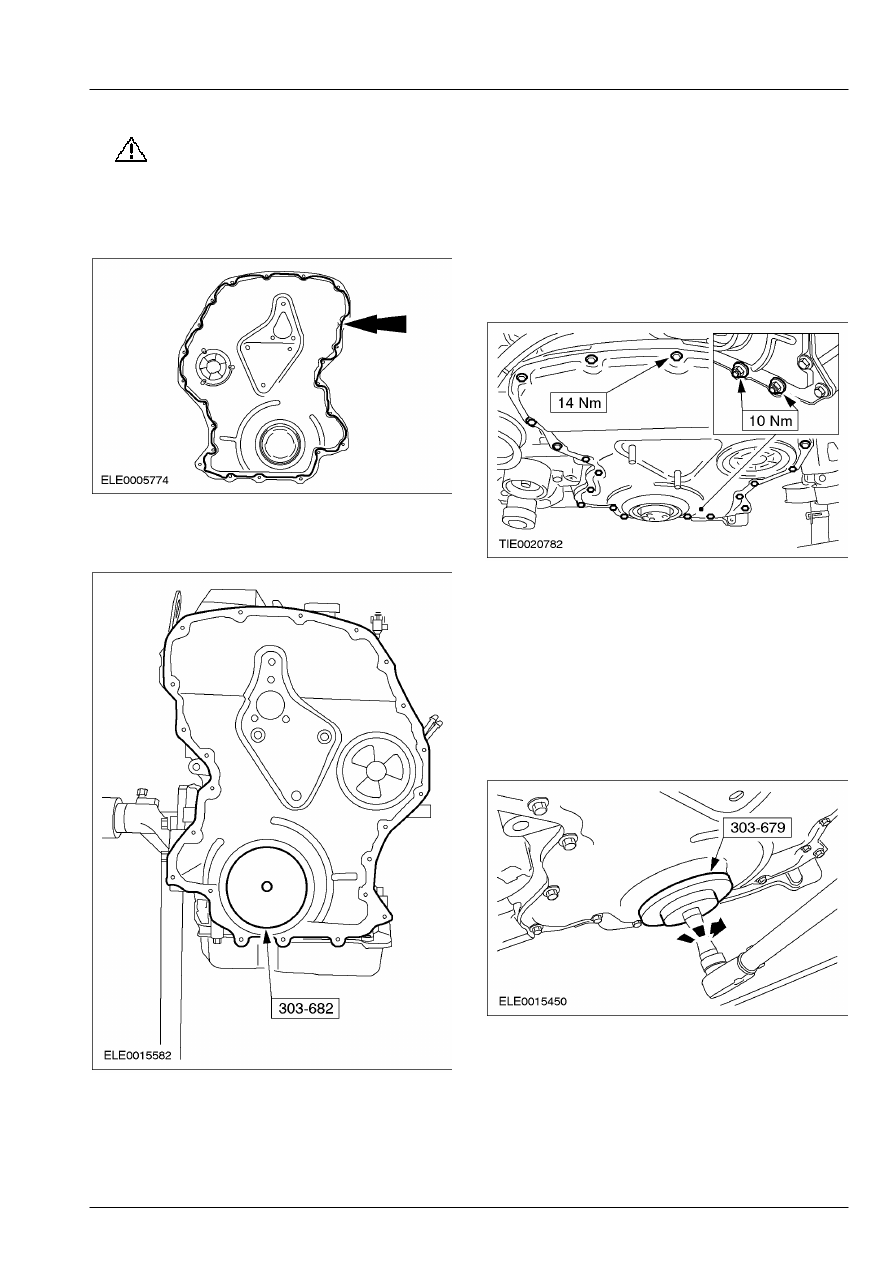

60.

ПРЕДОСТЕРЕЖЕНИЕ: Установите

переднюю крышку двигателя в  течение
пяти минут после нанесения  герметика.

    Нанесите    герметик (валик  диаметром 3

мм) на переднюю крышку  двигателя.









61.  Используя специальный инструмент,

установите переднюю крышку двигателя.









62.  Выверните установочные шпильки.

63. ПРИМЕЧАНИЕ: Болты крепления передней

крышки  двигателя M6 x 14 мм следует
отбраковать за их  дальнейшей ненадобностью
и взамен  установить новые болты M6 x 16 мм.

    Установите гайки и болты крепления

передней крышки двигателя.

        •  2 гайки.
        •  20 болтов.







64. ПРИМЕЧАНИЕ: Установите новое переднее

масляное  уплотнение коленчатого вала.

ПРИМЕЧАНИЕ: Новое переднее масляное
уплотнение  коленчатого вала поставляется с
установочной втулкой, которая должна быть
удалена в процессе установки.
    Используя специальный инструмент,

установите переднее масляное уплотнение
коленчатого вала.
