501-20B-43

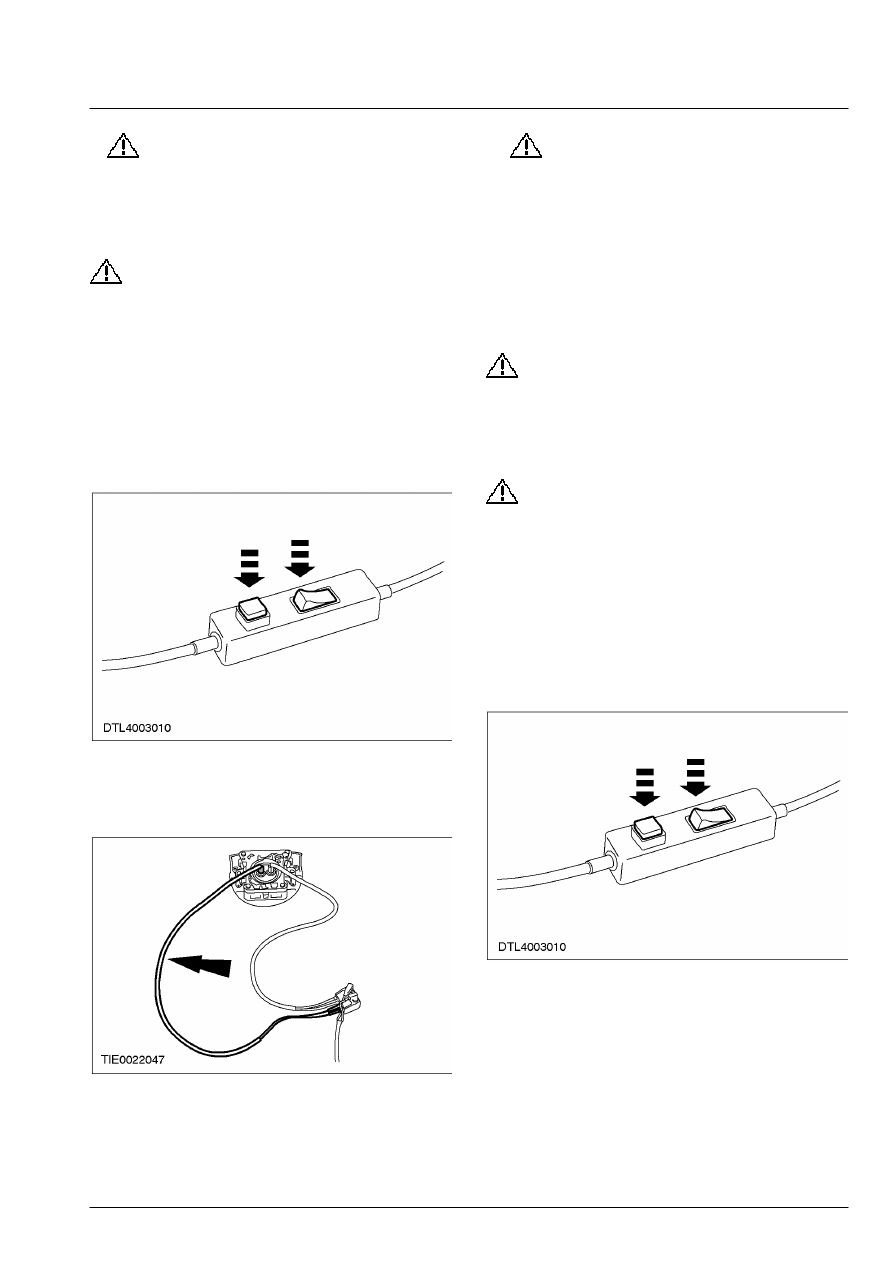

Защита людей, находящихся в автомобиле - Пассивная 501-20B-43

 защита



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

8.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

притрагиваться к модулю  подушки
безопасности сразу же после
развертывания, поскольку модуль
подушки  безопасности будет очень
горячим.

ПРЕДОСТЕРЕЖЕНИЕ: После

развертывания подушки  безопасности на
ее поверхности могут  оставаться следы
гидроксида натрия,  продукта сгорания,
который вызывает  раздражение кожи.
При выполнении работ с любыми
раскрывшимися модулями подушек
безопасности надевайте защитные
рукавицы.

    Чтобы развернуть подушку безопасности,

следует нажать на оба переключателя.







Двухступенчатые модули подушки  безопасности
 9.  Подсоедините второй проверочный  провод

к переходнику.







10.

ПРЕДУПРЕЖДЕНИЕ: Перед переходом

к дальнейшим действиям
удостоверьтесь в том, что весь
персонал,  находящийся поблизости,
знает о  предстоящем возникновении
громкого шума  (хлопка).   Не
позволяйте никому приближаться
ближе,  чем на шесть метров..
Неследование этому указанию в
результате  может привести к
травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Не следует

притрагиваться к модулю  подушки
безопасности сразу же после
развертывания, поскольку модуль
подушки  безопасности будет очень
горячим.

ПРЕДОСТЕРЕЖЕНИЕ: После

развертывания подушки  безопасности на
ее поверхности могут  оставаться следы
гидроксида натрия,  продукта сгорания,
который вызывает  раздражение кожи.
При выполнении работ с любыми
раскрывшимися модулями подушек
безопасности надевайте защитные
рукавицы.

    Чтобы развернуть подушку безопасности,

следует нажать на оба переключателя.







Все модули подушек безопасности
  11.  Развернутый модуль (и) подушки

безопасности следует упаковать в
соответствующий мешок и затем
утилизовать  в соответствии с местными
правилами  обращения с вредными
отходами.

501-20B-44

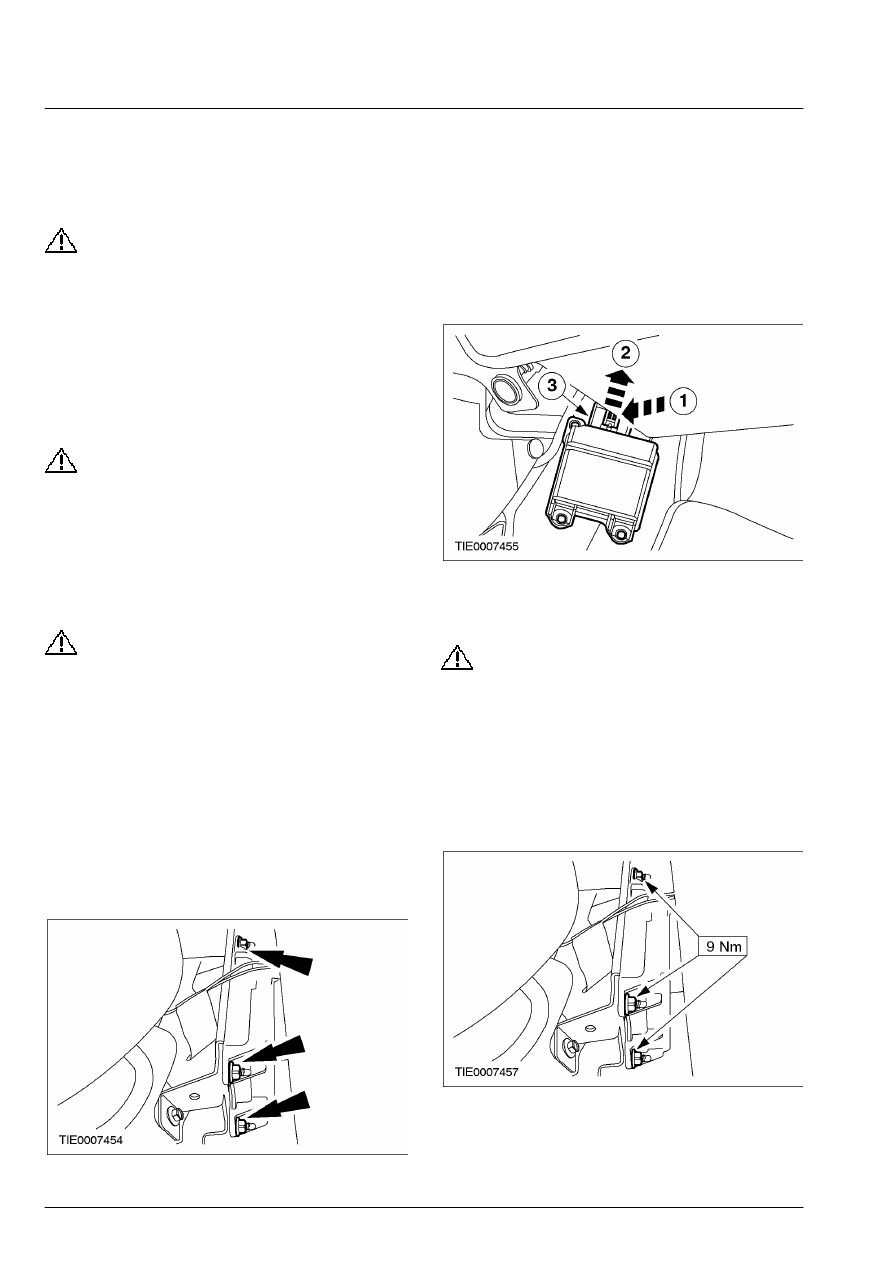

Защита людей, находящихся в автомобиле - Пассивная 501-20B-44

 защита



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Модуль управления подушками безопасности (33 650 0)



Снятие

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушек  безопасности
перед рассоединением любого
электрического разъема вспомогательной
удерживающей системы после
отсоединения  провода массы от
аккумулятора подождите, по  меньшей
мере, одну минуту.  Неследование этому
указанию в  результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушки  безопасности не
используйте устройства  сохранения
ключевого кода радио при работе  со
вспомогательной удерживающей
системой.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

 1.  Отсоедините провод (а) массы от

аккумулятора (ов).    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Отсоедините модуль управления

подушками безопасности.

        •  Снимите гайки.









3.  Снимите модуль управления подушками

безопасности.

       1. Нажмите на стопорный элемент.
       2. Сдвиньте стопорный элемент вверх.
       3. Рассоедините электрический разъем.







Установка

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

 1.  При установке повторите процедуру  снятия

в обратной последовательности.







501-20B-45

Защита людей, находящихся в автомобиле - Пассивная 501-20B-45

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2.

ПРЕДУПРЕЖДЕНИЕ: После установки

новых модулей  управления подушками
безопасности следует  настроить их
конфигурацию.  Неследование этому
указанию  в результате может привести
к  травматическим последствиям.

    В случае установки нового модуля

управления подушками безопасности
настройте конфигурацию модуля
управления  подушками безопасности,
используя WDS.

501-20B-46

Защита людей, находящихся в автомобиле - Пассивная 501-20B-46

 защита



СНЯТИЕ И УСТАНОВКА



Модуль подушки безопасности водителя (40 700 0)



Специальный инструмент





Имитатор подушки
безопасности
418-037 (40-001)



Снятие

ПРЕДУПРЕЖДЕНИЕ: Во избежание

возможности случайного  развертывания
подушек безопасности и  возможного
травмирования персонала перед
ремонтом или заменой любых элементов
вспомогательной удерживающей системы
передних или боковых подушек
безопасности  (SRS) и перед
обслуживанием, заменой и  регулировкой
элементов, расположенных  около
датчиков передних или боковых  подушек
безопасности, таких как двери,  панель
приборов, консоль, защелки дверей,
ответные части замков дверей, сиденья и
защелки капота или нанесением ударов по
этим элементам следует разрядить
резервный  источник питания.
Пожалуйста, обратитесь к
соответствующей заводской инструкции
на  автомобиль, чтобы узнать, где
расположены  передние датчики подушек
безопасности.  Датчики боковых подушек
безопасности расположены в стойке "В"
или  около ее основания (при наличии).
Чтобы разрядить резервный  источник
питания, отсоедините провод массы  от
аккумулятора и подождите, по крайней
мере, одну минуту.  Убедитесь в
отсоединении  дополнительных
аккумуляторов и резервных  источников
питания (при наличии).

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте

защитные очки при  выполнении работ на
автомобиле, оснащенном  подушками
безопасности, и при работе с  модулем
подушки безопасности.  Неследование
этим указаниям  в результате может
привести к  травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушки  безопасности не
используйте устройства  сохранения
ключевого кода радио при работе  со
вспомогательной удерживающей
системой.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

риска получения травм  в случае
преждевременного развертывания
подушки безопасности всегда переносите
действующий модуль подушки
безопасности,  развернув подушку и
декоративную крышку в  сторону от
туловища.  Неследование этому указанию
в  результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушек  безопасности,
действующие модули подушек
безопасности следует устанавливать
только  на заземленные верстаки и таким
образом,  чтобы декоративная крышка
была обращена кверху.  Неследование
этому указанию в  результате может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Окрашивание

декоративных крышек  модулей подушек
безопасности может вести к  ухудшению
качества декоративных крышек и
подушек безопасности.  Ни по каким
причинам не  пытайтесь покрасить
обесцветившиеся или  поврежденные
декоративные крышки модулей  подушек
безопасности.  Установите новый элемент.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.
