501-20B-47

Защита людей, находящихся в автомобиле - Пассивная 501-20B-47

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

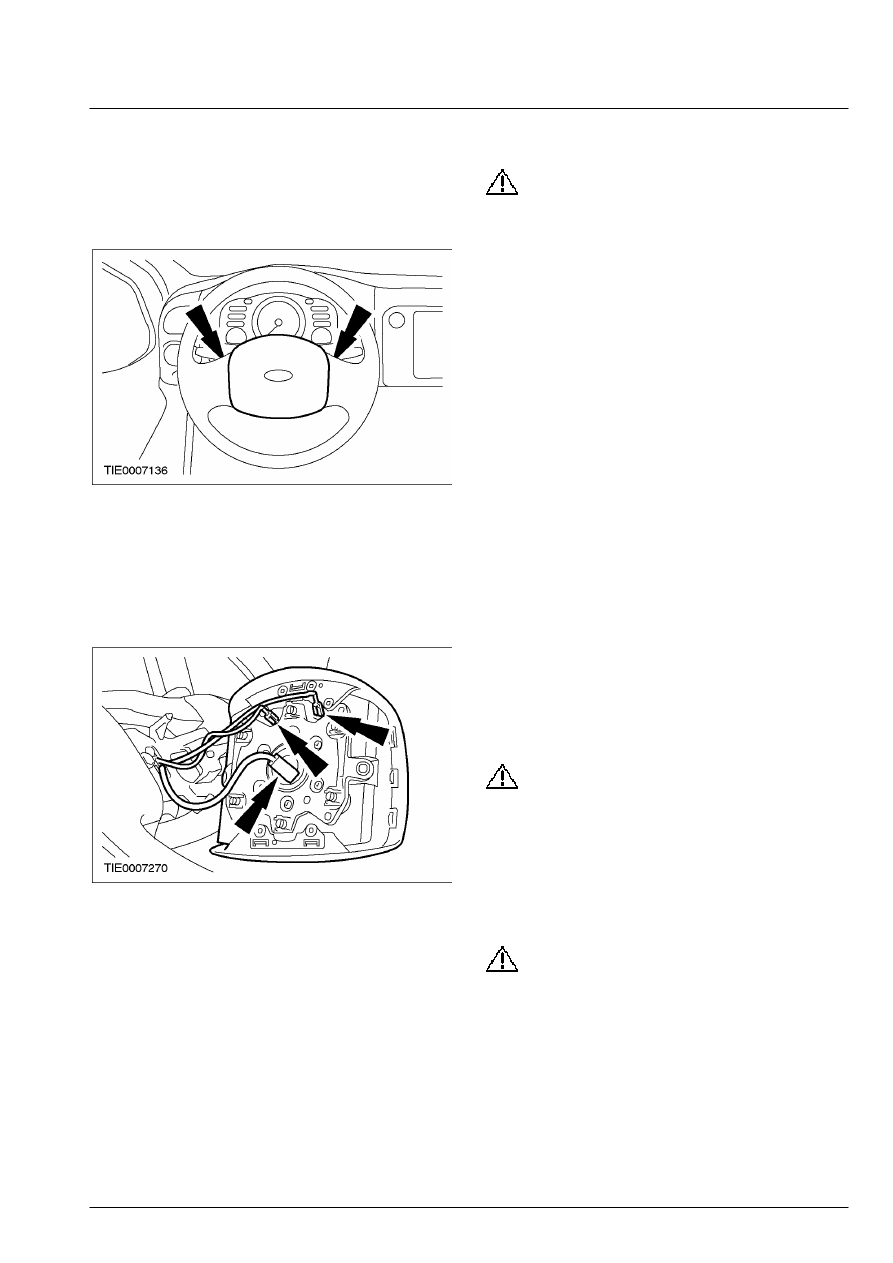

 1.  Отсоедините провод массы от

аккумулятора    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Отсоедините модуль подушки  безопасности

водителя.









3.  Снимите модуль подушки безопасности

водителя.

        •  Рассоедините штекерный разъем модуля

подушки безопасности.

        •  Рассоедините штекерные разъемы

звукового сигнала.







Установка

ПРЕДУПРЕЖДЕНИЕ: Во избежание

возможности случайного  развертывания
подушек безопасности и  возможного
травмирования персонала перед
ремонтом или заменой любых элементов
вспомогательной удерживающей системы
передних или боковых подушек
безопасности  (SRS) и перед
обслуживанием, заменой и  регулировкой
элементов, расположенных  около
датчиков передних или боковых  подушек
безопасности, таких как двери,  панель
приборов, консоль, защелки дверей,
ответные части замков дверей, сиденья и
защелки капота или нанесением ударов по
этим элементам следует разрядить
резервный  источник питания.
Пожалуйста, обратитесь к
соответствующей заводской инструкции
на  автомобиль, чтобы узнать, где
расположены  передние датчики подушек
безопасности.  Датчики боковых подушек
безопасности расположены в стойке "В"
или  около ее основания (при наличии).
Чтобы разрядить резервный  источник
питания, отсоедините провод массы  от
аккумулятора и подождите, по крайней
мере, одну минуту.  Убедитесь в
отсоединении  дополнительных
аккумуляторов и резервных  источников
питания (при наличии).

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушки  безопасности не
используйте устройства  сохранения
ключевого кода радио при работе  со
вспомогательной удерживающей
системой.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

риска получения травм  в случае
преждевременного развертывания
подушки безопасности всегда переносите
действующий модуль подушки
безопасности,  развернув подушку и
декоративную крышку в  сторону от
туловища.  Неследование этому указанию
в  результате может привести к
травматическим  последствиям.

501-20B-48

Защита людей, находящихся в автомобиле - Пассивная 501-20B-48

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушек  безопасности,
действующие модули подушек
безопасности следует устанавливать
только  на заземленные верстаки и таким
образом,  чтобы декоративная крышка
была обращена кверху.  Неследование
этому указанию в  результате может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Окрашивание

декоративных крышек  модулей подушек
безопасности может вести к  ухудшению
качества декоративных крышек и
подушек безопасности.  Ни по каким
причинам не  пытайтесь покрасить
обесцветившиеся или  поврежденные
декоративные крышки модулей  подушек
безопасности.  Установите новый элемент.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.

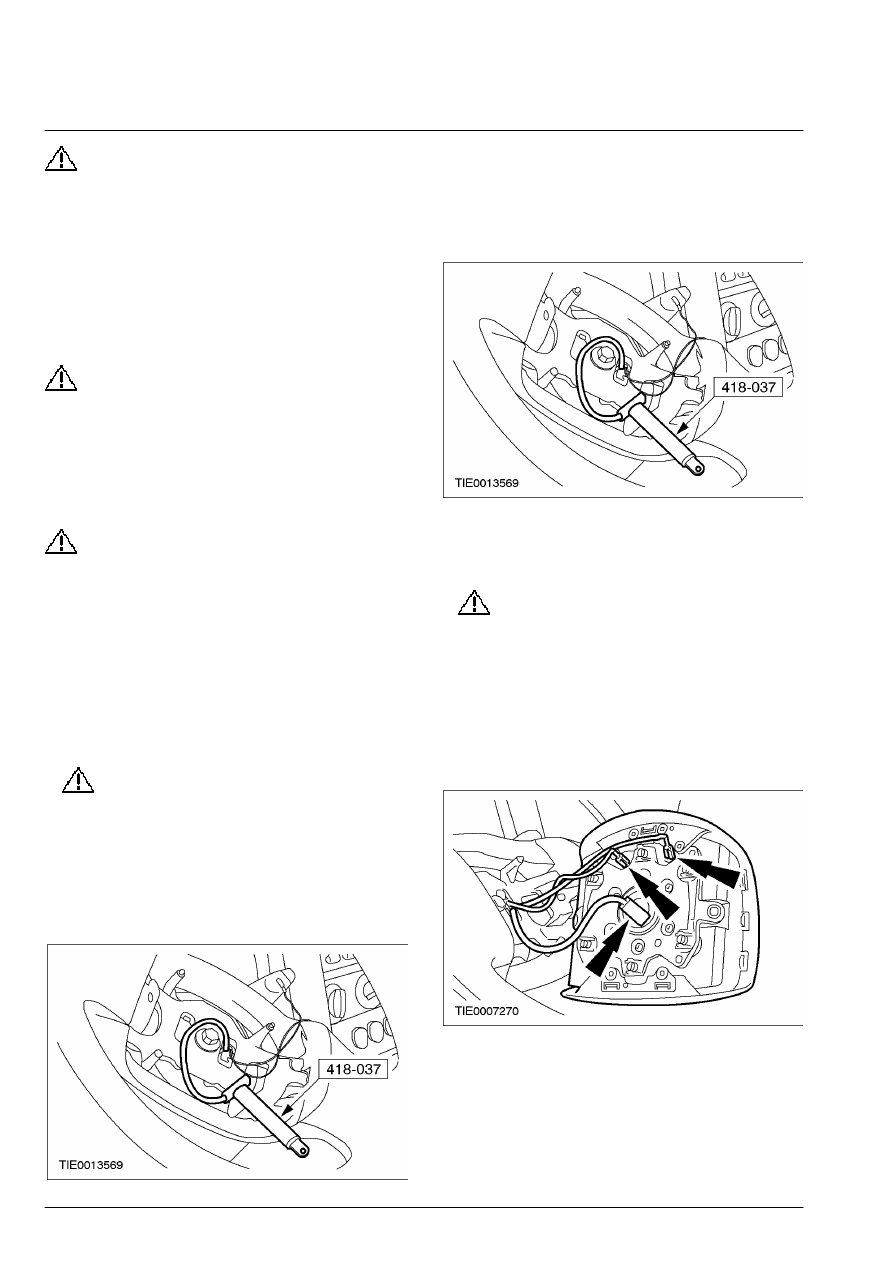

1.

ПРЕДОСТЕРЕЖЕНИЕ: Подсоединение

провода массы  аккумулятора перед
подсоединением  специального
инструмента в результате  приведет к
генерированию диагностического  кода
неисправности (DTC) в модуле
управления  подушками безопасности.

    Установите специальный инструмент.









2.  Подсоедините провод массы к

аккумулятору.    За дополнительной
информацией обратитесь к Разделу 414-01.

 3.  Используя специальный инструмент,

проверьте систему.









4.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Снятие

специального инструмента до
отсоединения провода массы
аккумулятора  приведет к
генерированию кода DTC в модуле
управления подушками безопасности.

    Снимите специальный инструмент.
 6.  Состыкуйте штекерные разъемы модуля

подушки безопасности и звукового  сигнала.







501-20B-49

Защита людей, находящихся в автомобиле - Пассивная 501-20B-49

 защита



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



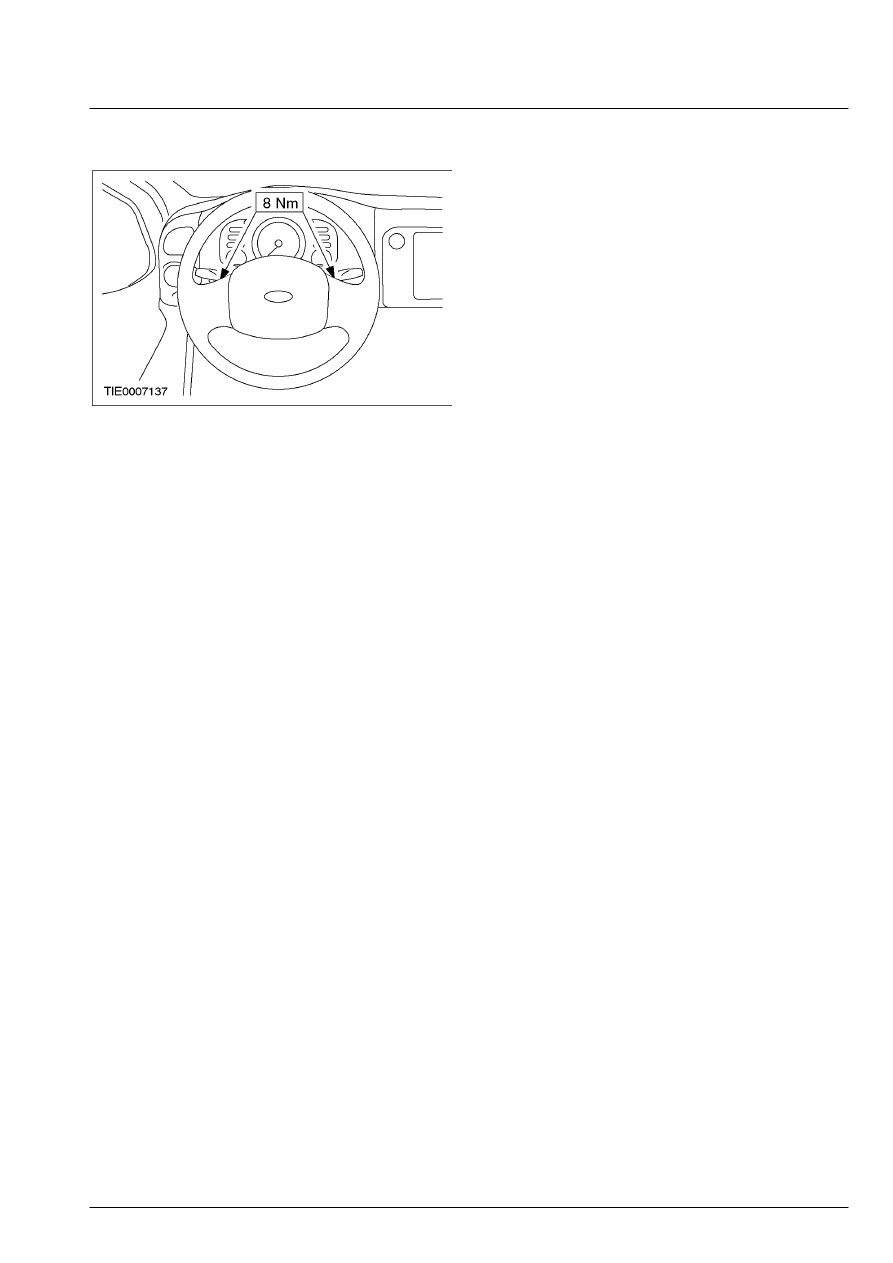

7.  Установите модуль подушки  безопасности.









8.  Подсоедините провод массы к

аккумулятору.    За дополнительной
информацией обратитесь к Разделу 414-01.

 9.  Проверьте, правильно ли действует  система

501-20B-50

Защита людей, находящихся в автомобиле - Пассивная 501-20B-50

 защита



СНЯТИЕ И УСТАНОВКА



Модуль подушки безопасности пассажира (40 701 0)



Специальный инструмент





Имитатор подушки
безопасности
418-037 (40-001)



Снятие

ПРЕДУПРЕЖДЕНИЕ: Во избежание

возможности случайного  развертывания
подушек безопасности и  возможного
травмирования персонала перед
ремонтом или заменой любых элементов
вспомогательной удерживающей системы
передних или боковых подушек
безопасности  (SRS) и перед
обслуживанием, заменой и  регулировкой
элементов, расположенных  около
датчиков передних или боковых  подушек
безопасности, таких как двери,  панель
приборов, консоль, защелки дверей,
ответные части замков дверей, сиденья и
защелки капота или нанесением ударов по
этим элементам следует разрядить
резервный  источник питания.
Пожалуйста, обратитесь к
соответствующей заводской инструкции
на  автомобиль, чтобы узнать, где
расположены  передние датчики подушек
безопасности.  Датчики боковых подушек
безопасности расположены в стойке "В"
или  около ее основания (при наличии).
Чтобы разрядить резервный  источник
питания, отсоедините провод массы  от
аккумулятора и подождите, по крайней
мере, одну минуту.  Убедитесь в
отсоединении  дополнительных
аккумуляторов и резервных  источников
питания (при наличии).

ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте

защитные очки при  выполнении работ на
автомобиле, оснащенном  подушкой
безопасности, и при работе с  модулем
подушки безопасности.  Неследование
этим указаниям  в результате может
привести к  травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушки  безопасности не
используйте устройства  сохранения
ключевого кода радио при работе  со
вспомогательной удерживающей
системой.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

риска получения травм  в случае
преждевременного развертывания
подушки безопасности всегда переносите
действующий модуль подушки
безопасности,  развернув подушку и
декоративную крышку в  сторону от
туловища.  Неследование этому указанию
в  результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Для минимизации

возможности  преждевременного
развертывания подушек  безопасности,
действующие модули подушек
безопасности следует устанавливать
только  на заземленные верстаки и таким
образом,  чтобы декоративная крышка
была обращена кверху.  Неследование
этому указанию в  результате может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Никогда не

притрагивайтесь щупами  тестера к
штекерным разъемам модулей  подушек
безопасности или любого другого
элемента вспомогательной удерживающей
системы.  Неследование этому указанию в
результате может привести к
травматическим  последствиям.

ПРЕДУПРЕЖДЕНИЕ: Окрашивание

декоративных крышек  модулей подушек
безопасности может вести к  ухудшению
качества декоративных крышек и
подушек безопасности.  Ни по каким
причинам не  пытайтесь покрасить
обесцветившиеся или  поврежденные
декоративные крышки модулей  подушек
безопасности.  Установите новый элемент.
Неследование этому указанию в
результате может привести к
травматическим  последствиям.
