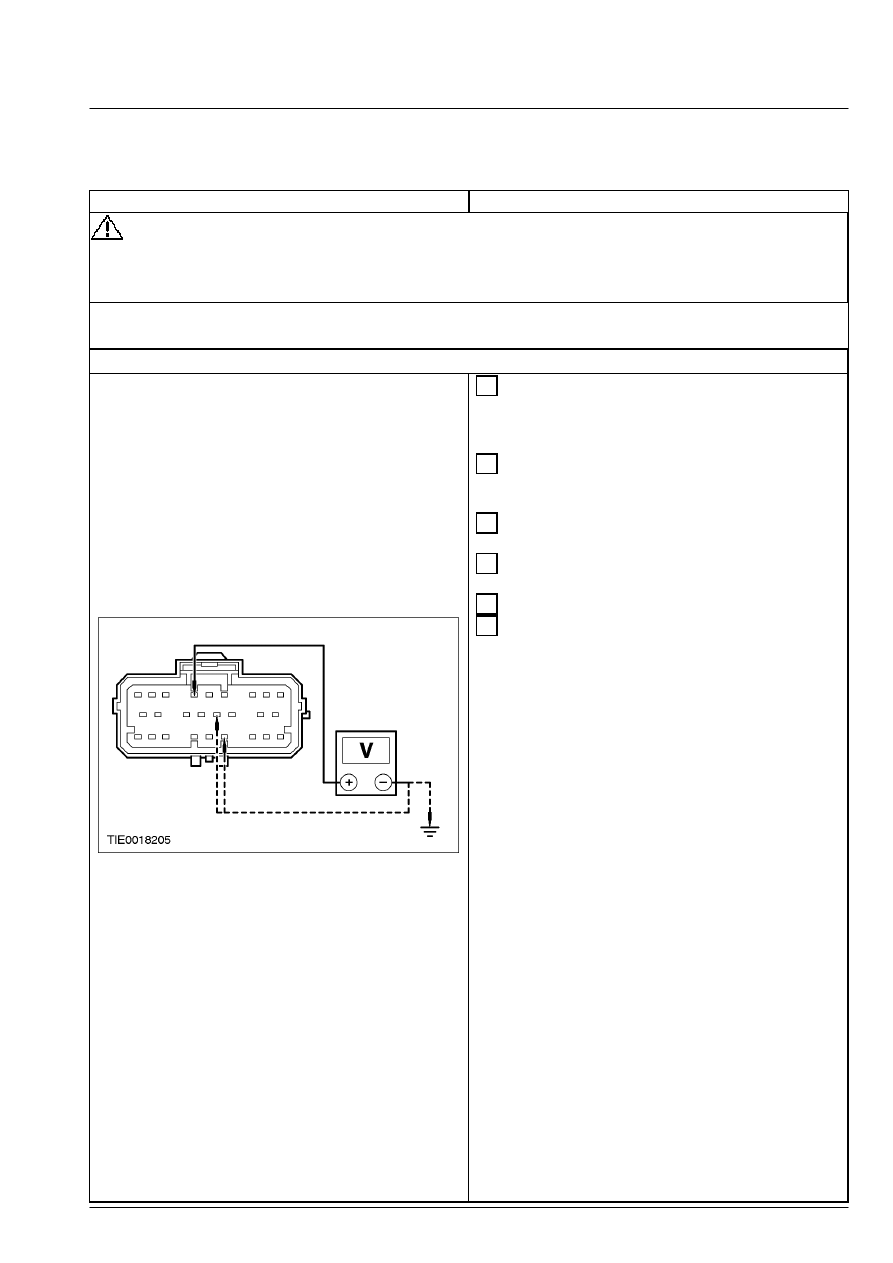

501-20B-35

Защита людей, находящихся в автомобиле - Пассивная 501-20B-35

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ M: DTC B1925: КОРОТКОЕ ЗАМЫКАНИЕ НА +  АККУМУЛЯТОРА
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

M1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА НА
НАЛИЧИЕ  КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Отключите вспомогательную  удерживающую

систему.     За дополнительной информацией
обратитесь к Отключение. имеющейся в этом
разделе. .





 2  Визуально проверьте жгут  электропроводки

подушки безопасности  пассажира на наличие
повреждений.





 3  Отсоедините C2041 модуля управления

подушками  безопасности.





 4  Отсоедините Имитатор модуля подушки

безопасности  пассажира.





 5  Ведите положение ON.







 6  Измерьте напряжение между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 6,
электрической цепи 8-JA11 (бело-фиолетовой),
и  штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 6,
электрической цепи 8-JA11 (бело-фиолетовой),
и  штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 6 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA11 (бело-фиолетовой), со стороны
электропроводки, и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.    За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



501-20B-36

Защита людей, находящихся в автомобиле - Пассивная 501-20B-36

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ N: DTC B1933: РАЗРЫВ ИЛИ ВЫСОКОЕ  СОПРОТИВЛЕНИЕ
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

N1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ  ПАССАЖИРА







 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к N2





→

→

→

→ Нет



УСТАНОВИТЕ новый жгут электропроводки
подушки безопасности пассажира или
УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ОБРАТИТЕСЬ к
Схемам  электрических соединений.
ПОВТОРИТЕ самопроверку,  УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

N2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ
МОДУЛЯ  ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без WDS.  Неследование этому указанию в

результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности пассажира.





 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывания к WDS.

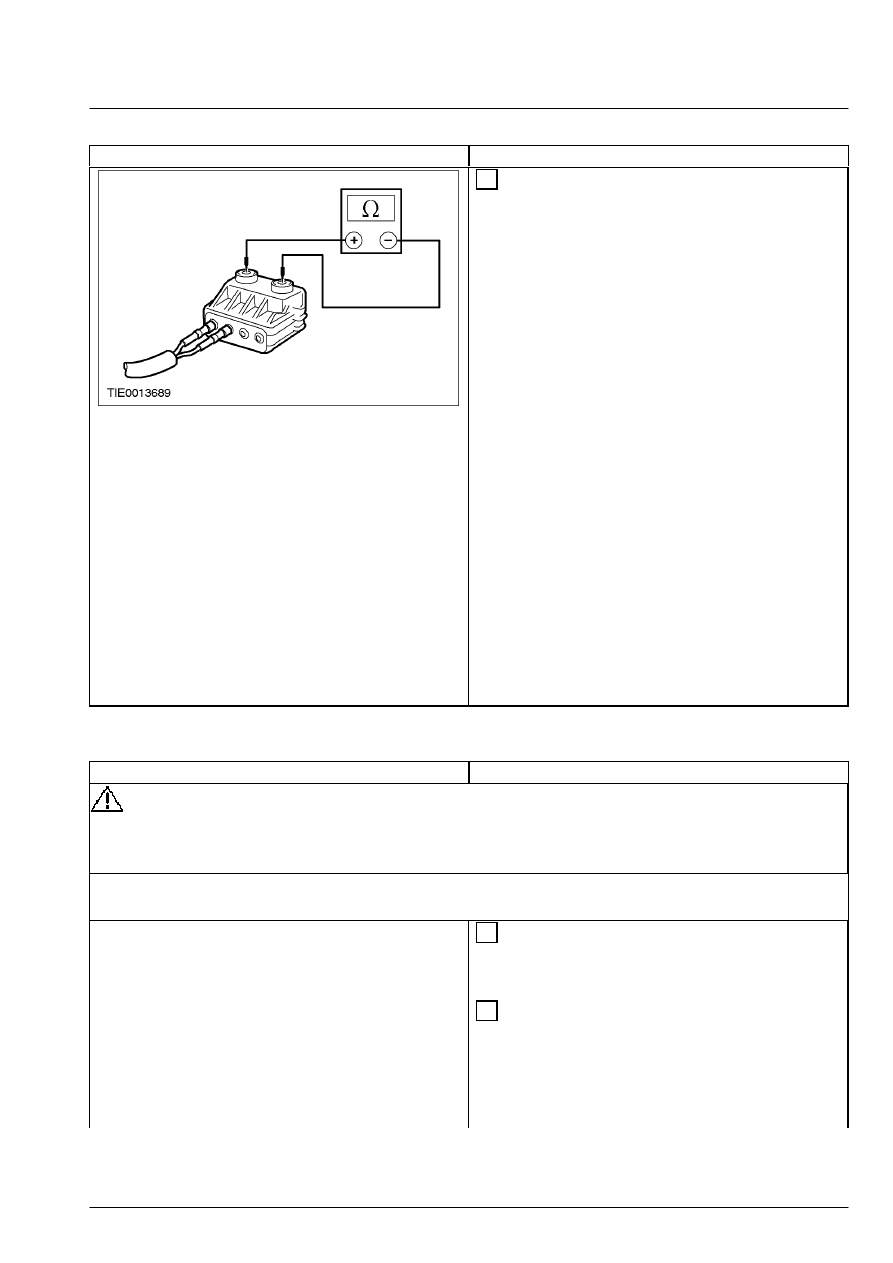

501-20B-37

Защита людей, находящихся в автомобиле - Пассивная 501-20B-37

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте сопротивление электрической  цепи

воспламенителя модуля подушки  безопасности.



• Находится ли сопротивление в диапазоне
между 2 и 3 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль подушки
безопасности пассажира.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ O: DTC B1935: НИЗКОЕ СОПРОТИВЛЕНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ
ПОДУШКИ БЕЗОПАСНОСТИ  ПАССАЖИРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

O1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ  ПАССАЖИРА







 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к O2





→

→

→

→ Нет

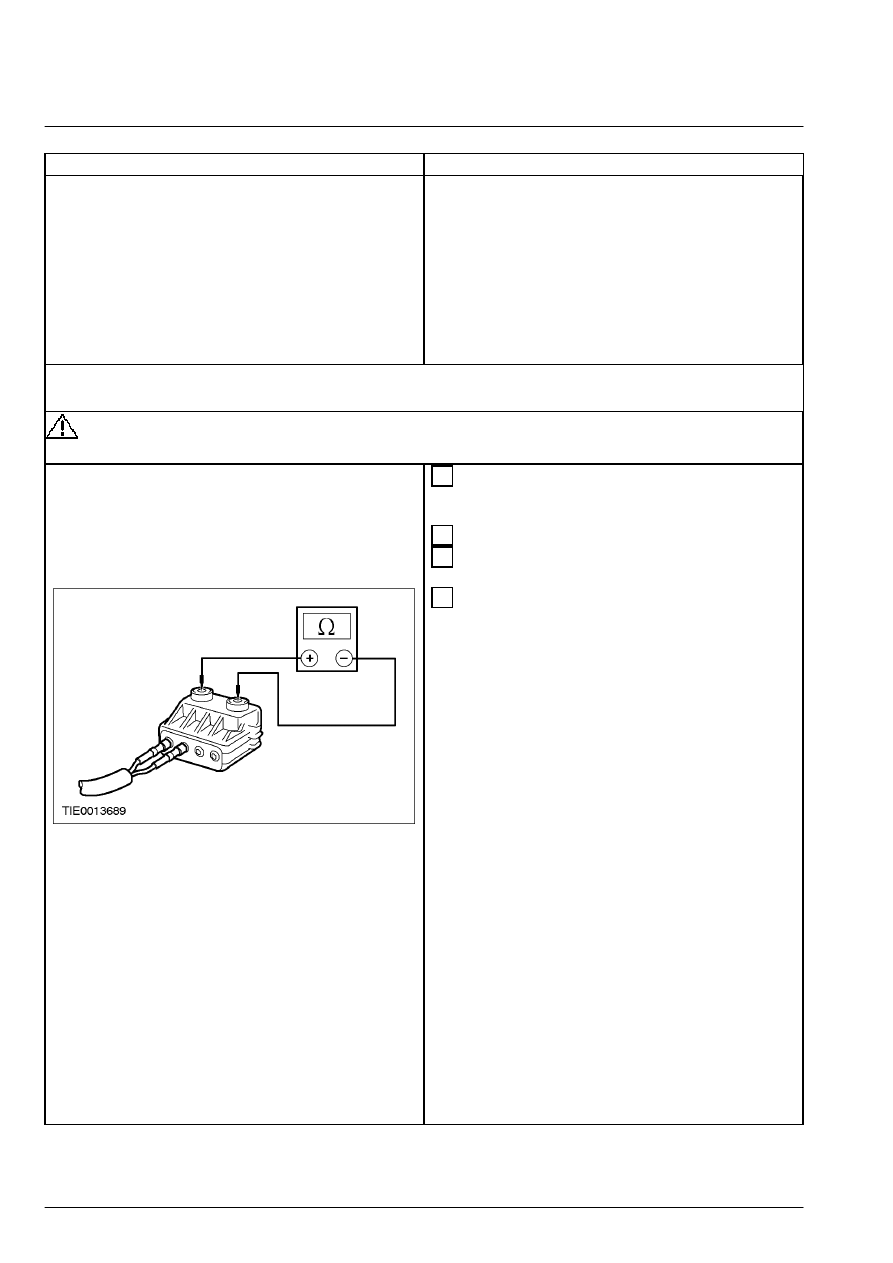

501-20B-38

Защита людей, находящихся в автомобиле - Пассивная 501-20B-38

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый дополнительный жгут
электропроводки подушки безопасности
пассажира или УСТАНОВИТЕ новый жгут
электропроводки подушек безопасности.
ОБРАТИТЕСЬ к Схемам  электрических
соединений.  ПОВТОРИТЕ самопроверку,
УДАЛИТЕ коды DTC.  ПОДКЛЮЧИТЕ
систему.     За дополнительной информацией
обратитесь к Подключение имеющейся в
этом разделе.

O2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ ВОСПЛАМЕНИТЕЛЯ
МОДУЛЯ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без WDS.  Неследование этому указанию в

результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности пассажира.





 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывание к WDS.







 4  Измерьте сопротивление электрической  цепи

воспламенителя модуля подушки  безопасности.



• Находится ли сопротивление в диапазоне
между 2 и 3 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль подушки
безопасности пассажира.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.
