Ford Transit (2001 год). Руководство - часть 95

501-20B-27

Защита людей, находящихся в автомобиле - Пассивная 501-20B-27

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый скользящий контакт
подушки безопасности.

За

дополнительной информацией обратитесь к
Скользящий контакт подушки безопасности
имеющейся в этом разделе.

  ПОВТОРИТЕ

самопроверку, УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ I: DTC B1916: КОРОТКОЕ ЗАМЫКАНИЕ НА +  АККУМУЛЯТОРА
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этим указаниям в
результате может привести к травматическим  последствиям.

I1: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЖГУТА  ЭЛЕКТРОПРОВОДКИ ПОДУШКИ
БЕЗОПАСНОСТИ НА  НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА +  АККУМУЛЯТОРА



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Визуально проверьте дополнительный  жгут

электропроводки подушки безопасности
водителя на наличие повреждений.





 3  Отсоедините C2041 модуля управления

подушками  безопасности.





 4  Отсоедините Имитатор модуля подушки

безопасности  водителя.





 5  Ведите положение ON.







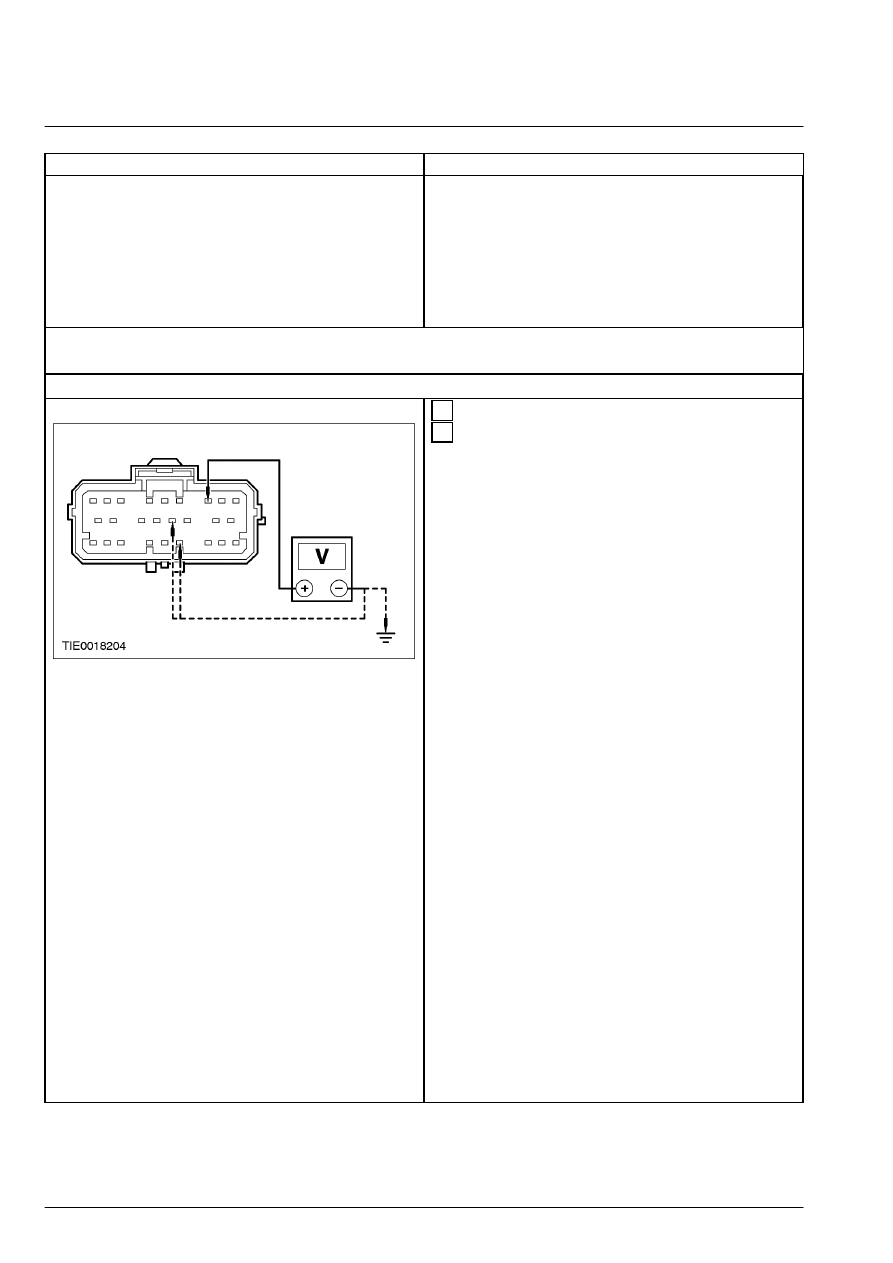

 6  Измерьте напряжение между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 3 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA8 (бело-голубой), со стороны
электропроводки, и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да

501-20B-28

Защита людей, находящихся в автомобиле - Пассивная 501-20B-28

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к I2





→

→

→

→ Нет



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

I2: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ  ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ
КОРОТКОГО  ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Отсоедините C218a скользящего контакта.







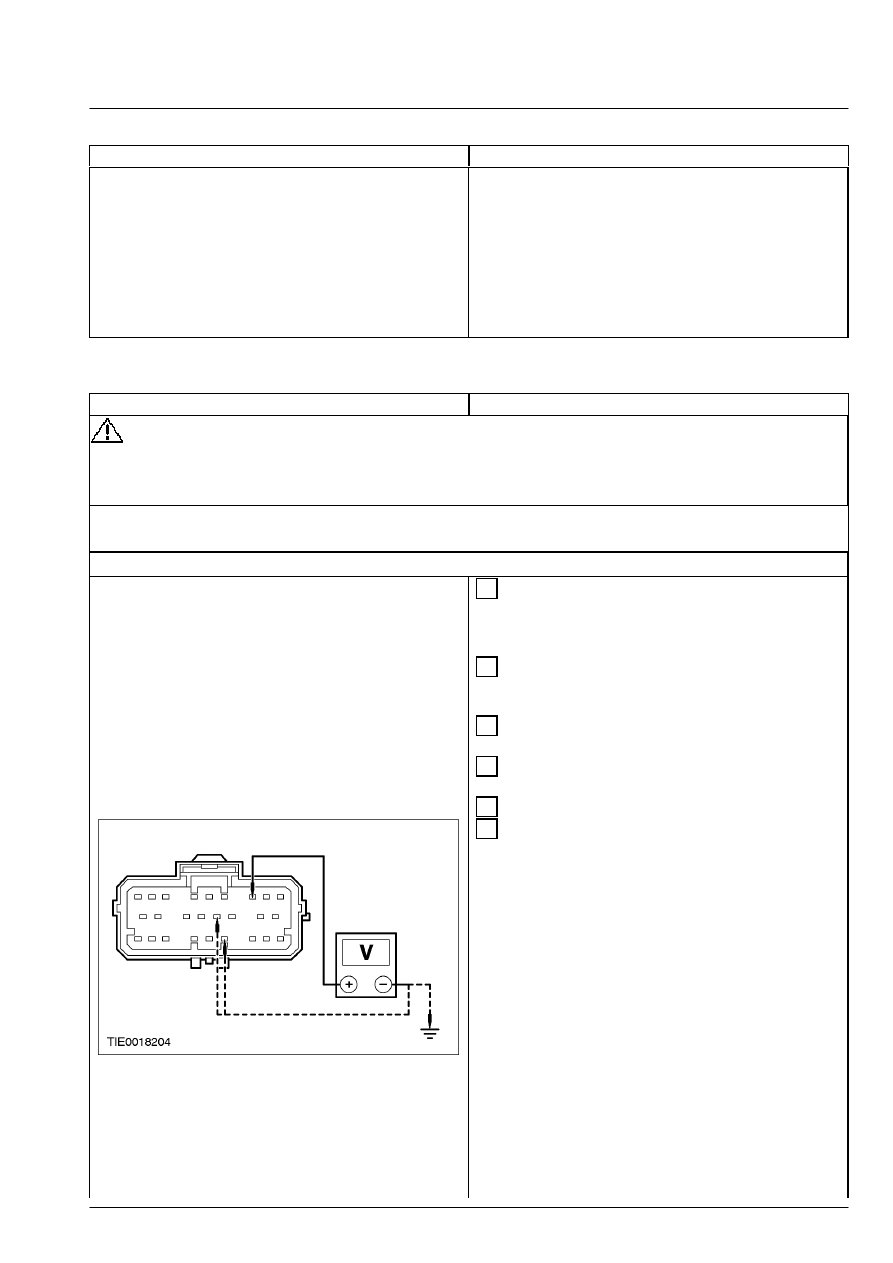

 2  Измерьте напряжение между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 3 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA8 (бело-голубой), со стороны
электропроводки, и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый скользящий контакт
подушки безопасности.

За

дополнительной информацией обратитесь к
Скользящий контакт подушки безопасности
имеющейся в этом разделе.

  ПОВТОРИТЕ

самопроверку, УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



501-20B-29

Защита людей, находящихся в автомобиле - Пассивная 501-20B-29

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ J: DTC B1932: РАЗРЫВ ИЛИ ВЫСОКОЕ  СОПРОТИВЛЕНИЕ
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

J1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ  ВОДИТЕЛЯ







 1  Отключите вспомогательную  удерживающую

систему.     За дополнительной информацией
обратитесь к Отключение. имеющейся в этом
разделе. .





 2  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к J2





→

→

→

→ Нет





Перейдите к J3



J2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ ВОСПЛАМЕНИТЕЛЯ
МОДУЛЯ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без WDS.  Неследование этому указанию в

результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности водителя.





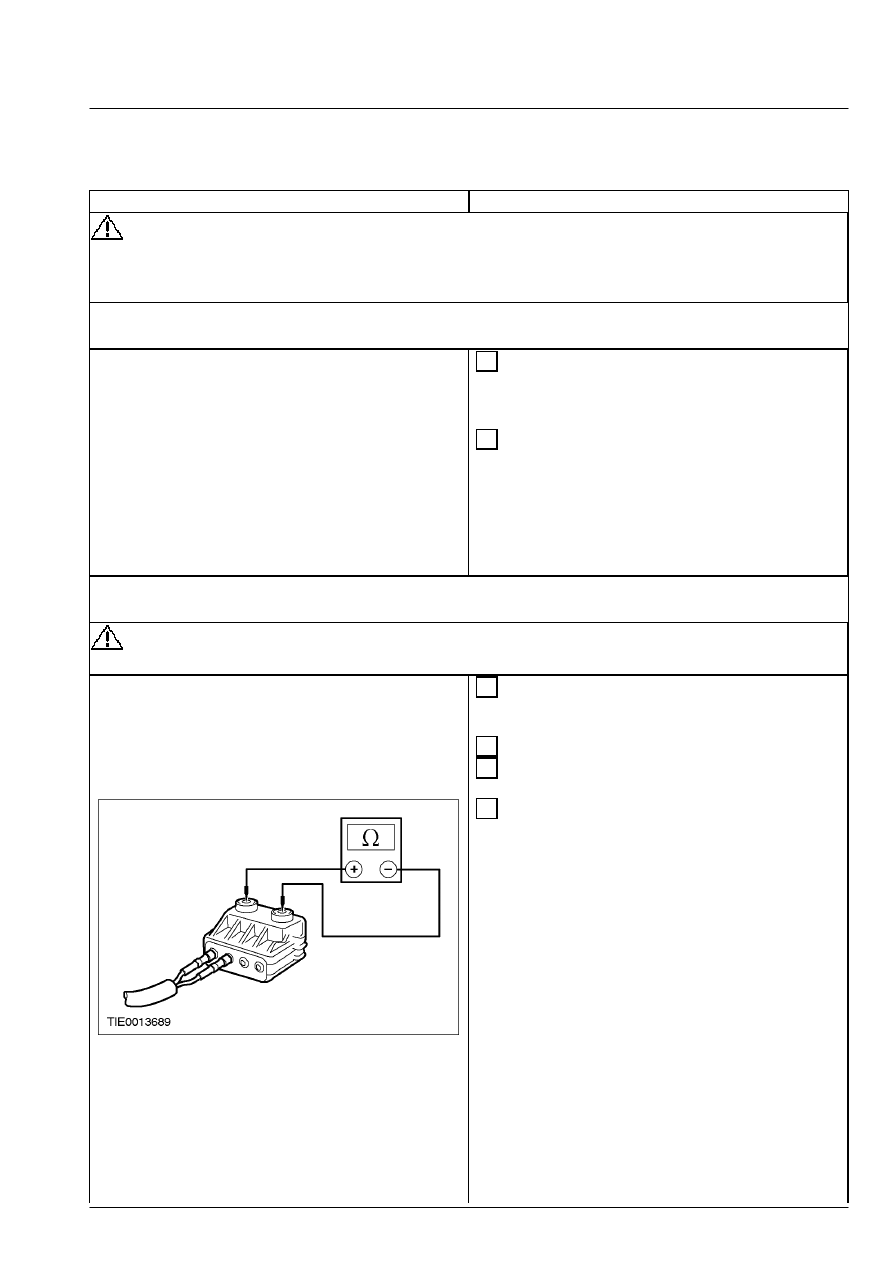

 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывания к WDS.







 4  Измерьте сопротивление электрической  цепи

воспламенителя модуля подушки  безопасности.



• Находится ли сопротивление в диапазоне
между 2 и 3 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

501-20B-30

Защита людей, находящихся в автомобиле - Пассивная 501-20B-30

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль подушки
безопасности водителя.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

J3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  СКОЛЬЗЯЩЕГО КОНТАКТА ПОДУШКИ
БЕЗОПАСНОСТИ  НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО  СОПРОТИВЛЕНИЯ







 1  Отсоедините C2041 модуля управления

подушками  безопасности.





 2  Отсоедините C218a скользящего контакта.





 3  Подсоедините провод проверки и

развертывания 40-007-02 к скользящему
контакту  подушки безопасности.







 4  Измерьте сопротивление между штырями

разъема C218a скользящего контакта подушки
безопасности: штырем 1, электрической цепи  8-
JA8 (бело-голубой), и штырем 3, электрической
цепи 9-JA8 (коричнево-голубой), со стороны
электропроводки.



• Меньше ли сопротивление чем 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый скользящий контакт
подушки безопасности.

За

дополнительной информацией обратитесь к
Скользящий контакт подушки безопасности
имеющейся в этом разделе.

  ПОВТОРИТЕ

самопроверку, УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.
