Ford Transit (2001 год). Руководство - часть 94

501-20B-23

Защита людей, находящихся в автомобиле - Пассивная 501-20B-23

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к G2





→

→

→

→ Нет



ПРОВЕРЬТЕ плавкий предохранитель 2.1
(15A) щитка приборов.
ОТРЕМОНТИРУЙТЕ электрическую  цепь
15-GG1 (зелено-желтую).  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.

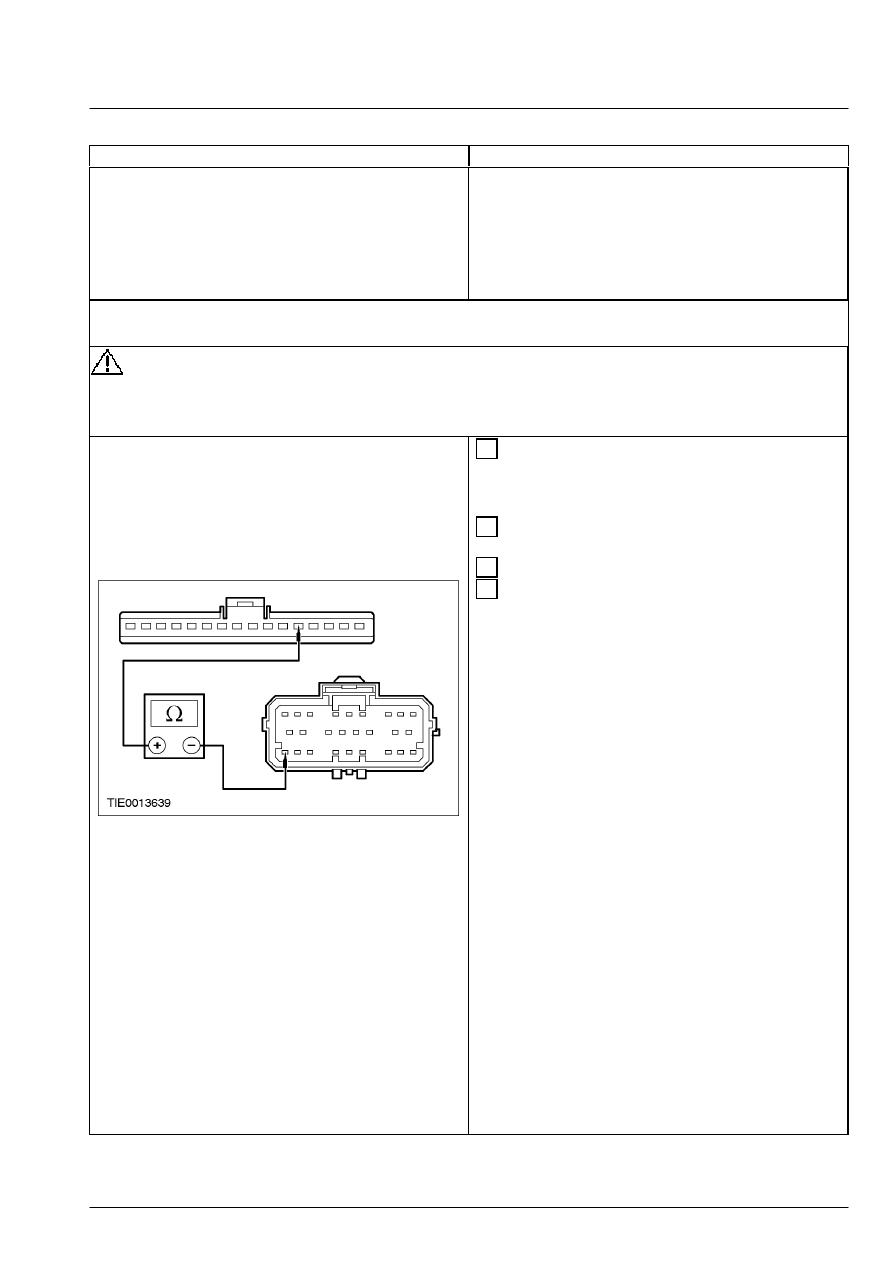

G2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ



ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.





 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Отсоедините C2041 модуля управления

подушками  безопасности.





 3  Отсоедините C220a щитка приборов.







 4  Измерьте сопротивление между штырем 5

C220a щитка приборов, электрической цепи 5S-
JA14A  (черно-голубой), и штырем 26 C2041
модуля  управления подушками безопасности,
электрической цепи 5S-JA14A (черно-голубой),
со  стороны электропроводки.



• Меньше ли сопротивление, чем 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



501-20B-24

Защита людей, находящихся в автомобиле - Пассивная 501-20B-24

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ H: DTC B1887: КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"  ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ  ВОДИТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

H1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ







 1  Отключите вспомогательную  удерживающую

систему.     За дополнительной информацией
обратитесь к Отключение. имеющейся в этом
разделе. .





 2  Ведите положение ON.





 3  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к H2





→

→

→

→ Нет





Перейдите к H3



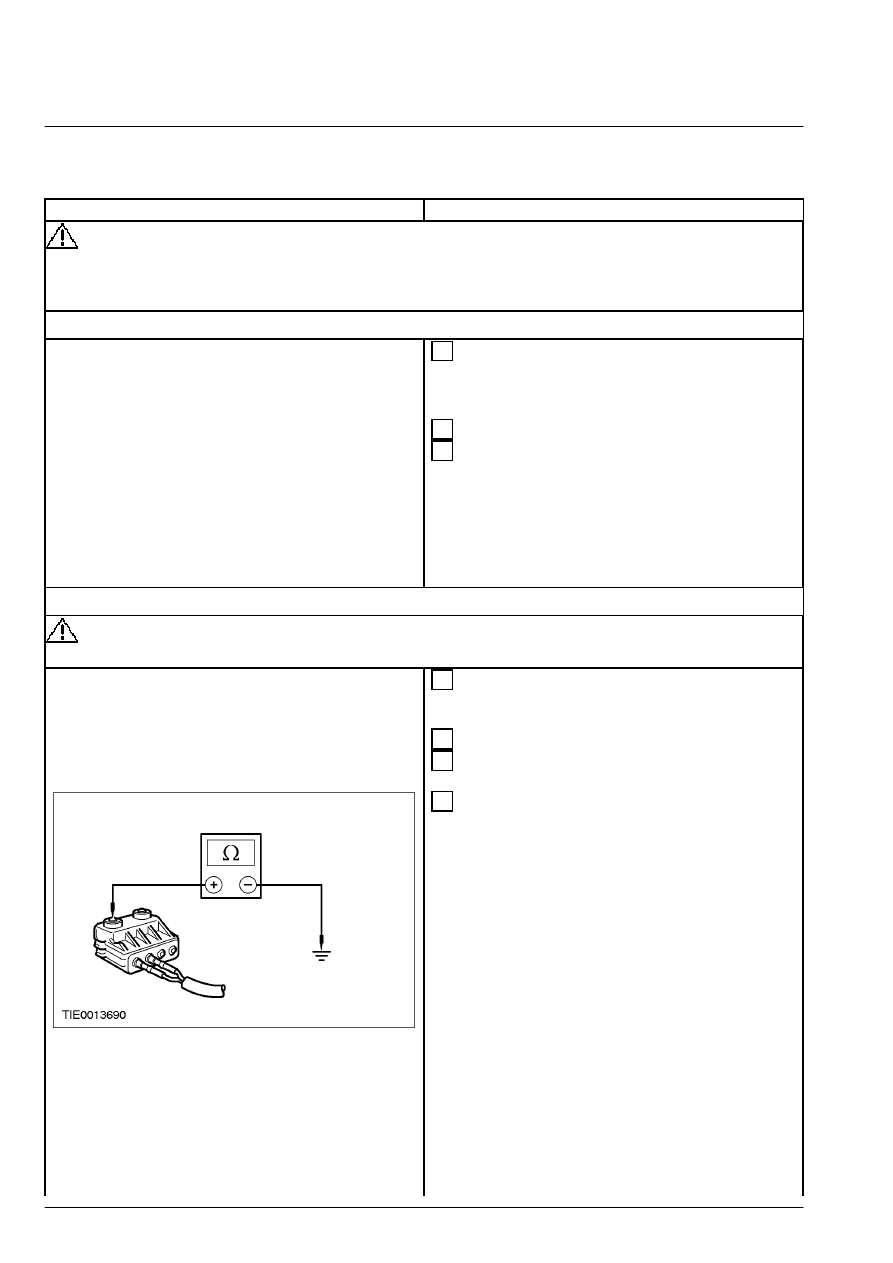

H2: ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ  ВОДИТЕЛЯ



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без  использования WDS.  Неследование

этому указанию в  результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности.





 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывания к WDS.







 4  Измерьте сопротивление между каждой из

клемм и "массой".



• Превышает ли сопротивление 10 000 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет

501-20B-25

Защита людей, находящихся в автомобиле - Пассивная 501-20B-25

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый модуль подушки
безопасности водителя.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

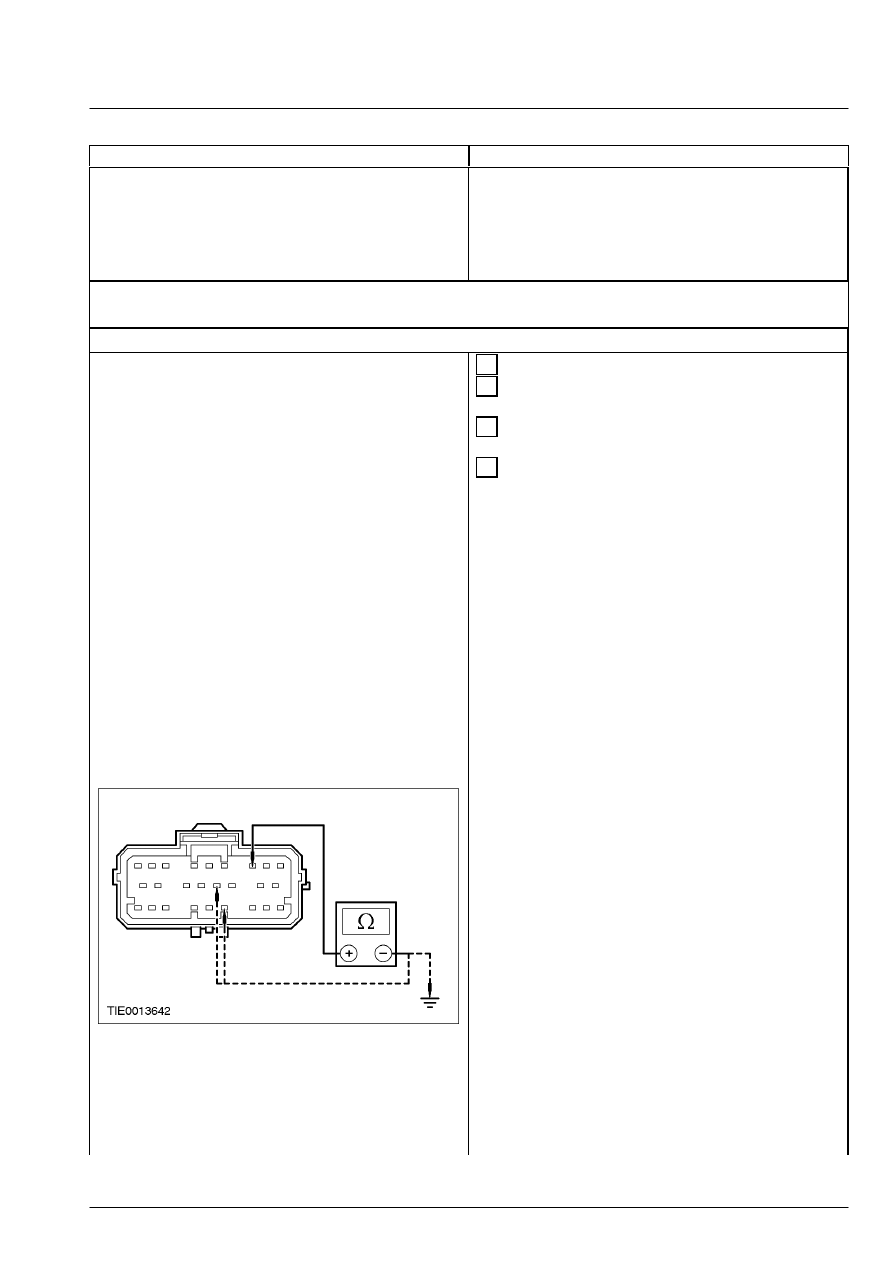

H3: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЖГУТА  ЭЛЕКТРОПРОВОДКИ ПОДУШЕК
БЕЗОПАСНОСТИ НА  НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Введите положение OFF.





 2  Отсоедините C2041 модуля управления

подушками  безопасности.





 3  Отсоедините Имитатор модуля подушки

безопасности  водителя.





 4  Измерьте сопротивление между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 3 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA8 (бело-голубой), со стороны
электропроводки, и "массой".









• Меньше ли сопротивление во всех  случаях чем
5 Ом?



→

→

→

→ Да





Перейдите к H4





→

→

→

→ Нет

501-20B-26

Защита людей, находящихся в автомобиле - Пассивная 501-20B-26

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

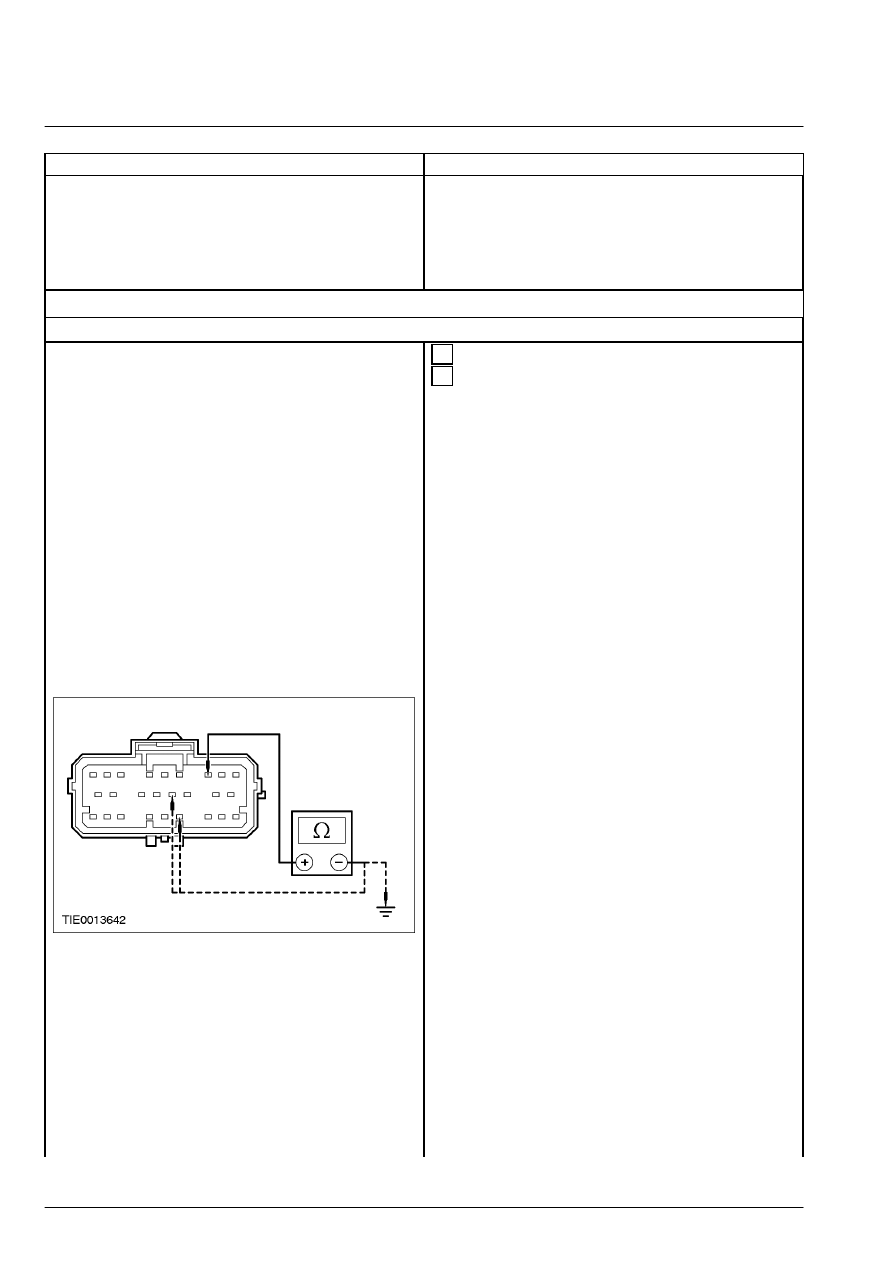

H4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Отсоедините C218a скользящего контакта.





 2  Измерьте сопротивление между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 3,
электрической цепи 8-JA8 (бело-голубой), и
штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 3 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA8 (бело-голубой), со стороны
электропроводки, и "массой".









• Меньше ли сопротивление во всех  случаях чем
5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет
