501-20B-15

Защита людей, находящихся в автомобиле - Пассивная 501-20B-15

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ C: DTC B1318: НИЗКОЕ НАПРЯЖЕНИЕ  АККУМУЛЯТОРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА НАПРЯЖЕНИЯ АККУМУЛЯТОРА







 1  Ведите положение ON.





 2  Проверьте напряжение батареи при

нахождении переключателя зажигания во
включенном положении.



• Напряжение аккумулятора составляет  более 9.5
В?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет



ПРОВЕРЬТЕ аккумулятор и систему зарядки.
За дополнительной информацией  обратитесь
к Cхемам электрических соединений.
ПОВТОРИТЕ самопроверку,  УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

C2: ПРОВЕРКА СОСТОЯНИЯ ПЛАВКОГО  ПРЕДОХРАНИТЕЛЯ







 1  ПРОВЕРЬТЕ Плавкий предохранитель 2.7

(10А).





 2  Проверьте состояние плавкого  предохранителя

2.7 (10A).



• Имеются ли какие-либо признаки  коррозии на
плавком предохранителе или  клеммах?



→

→

→

→ Да



УСТАНОВИТЕ новый плавкий
предохранитель 2.7 (10A).  ОЧИСТИТЕ
клеммы.  ПОВТОРИТЕ самопроверку,
УДАЛИТЕ  коды DTC.  ПОДКЛЮЧИТЕ
систему.     За дополнительной информацией
обратитесь к Подключение имеющейся в
этом разделе.



→

→

→

→ Нет





Перейдите к C3



501-20B-16

Защита людей, находящихся в автомобиле - Пассивная 501-20B-16

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ  МОДУЛЯ УПРАВЛЕНИЯ
ПОДУШКАМИ  БЕЗОПАСНОСТИ



ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.





 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





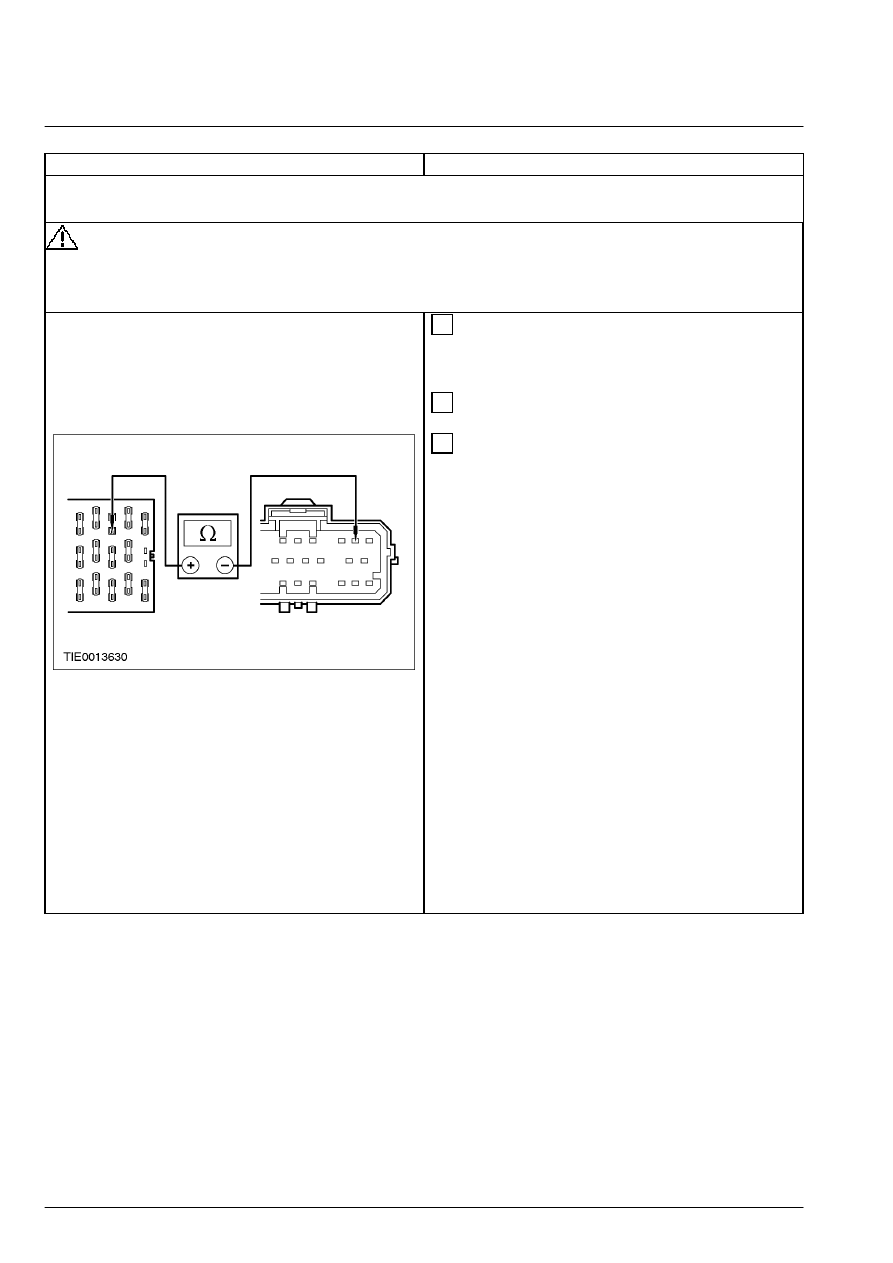

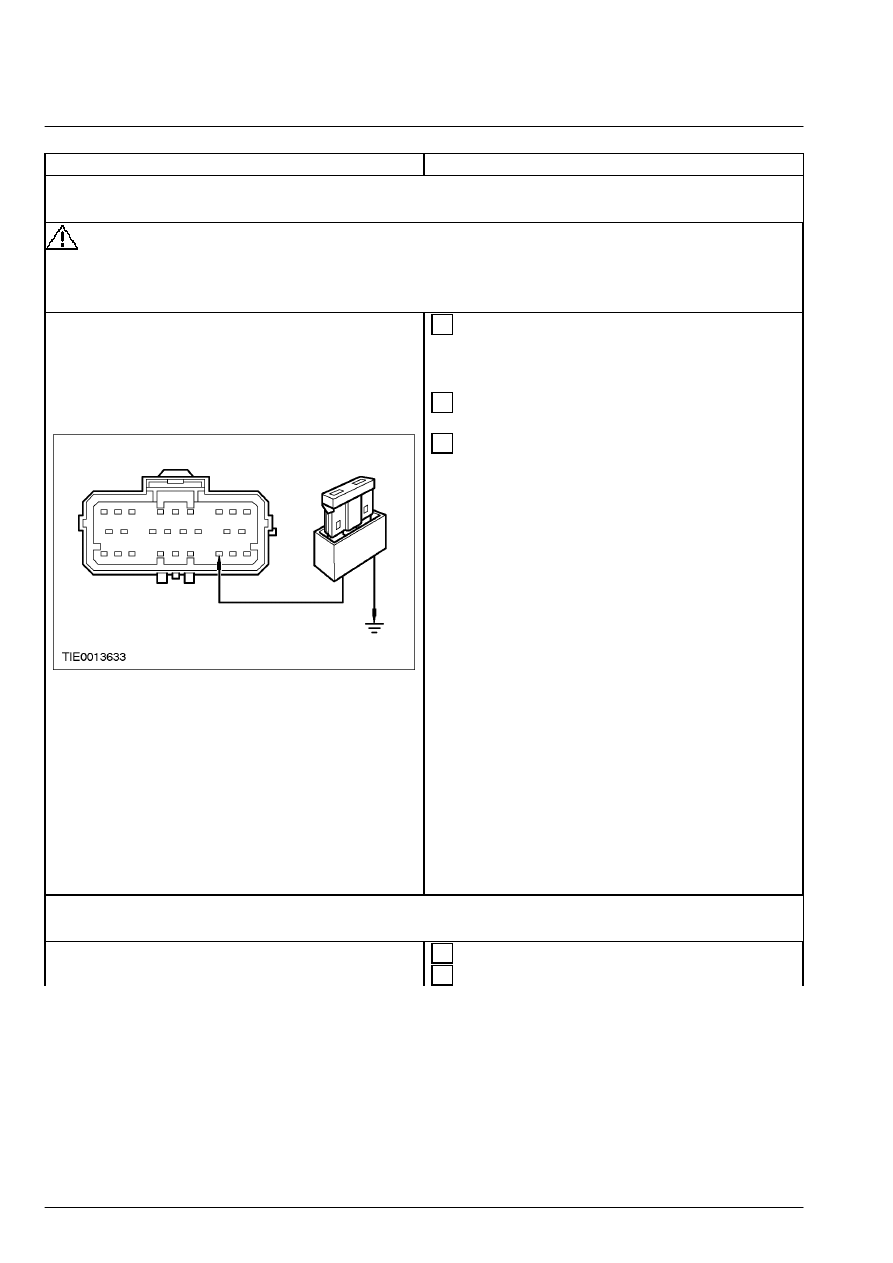

 2  Отсоедините C2041 модуля управления

подушками  безопасности.







 3  Измерьте сопротивление между: выходной

стороной плавкого предохранителя 2.7 (10A) и
штырем 2 C2041 модуля управления подушками
безопасности, электрической цепи 15-JA10
(зелено-оранжевой).



• Меньше ли сопротивление чем 5 Ом?



→

→

→

→ Да





Перейдите к C4





→

→

→

→ Нет



ПРОВЕРЬТЕ клеммы штекерного разъема  на
наличие следов коррозии или  проникновения
грязи.  ПОВТОРИТЕ самопроверку,
УДАЛИТЕ  коды DTC.  ПОДКЛЮЧИТЕ
систему.     За дополнительной информацией
обратитесь к Подключение имеющейся в
этом разделе.

501-20B-17

Защита людей, находящихся в автомобиле - Пассивная 501-20B-17

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ
ПОДУШКАМИ  БЕЗОПАСНОСТИ









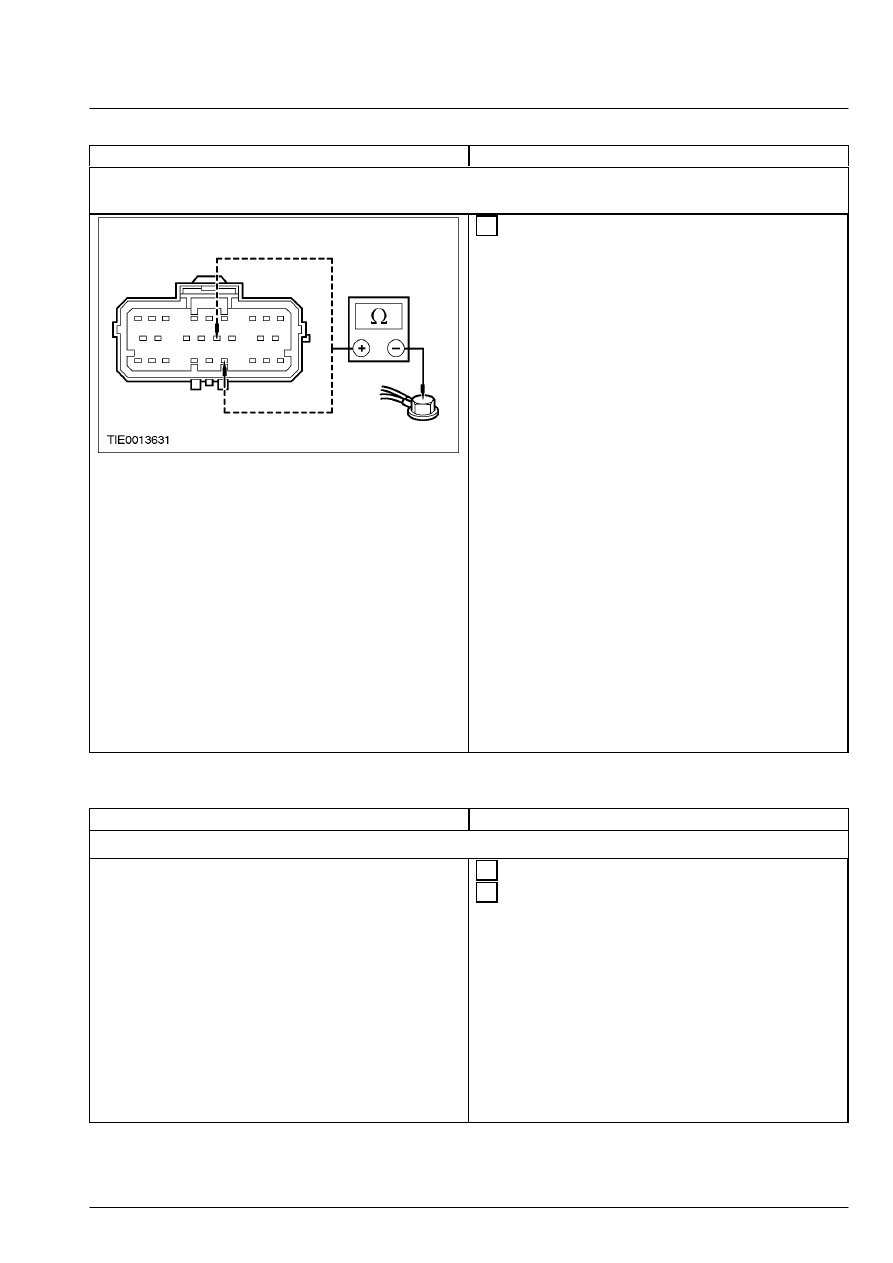

 1  Измерьте сопротивление между:

ПРИМЕЧАНИЕ: Все автомобили
    -   штырем 21 C2041 модуля управления

подушками безопасности, электрической цепи
91-JA10A (черно-красной), и точкой
заземления  G201.

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырем 13 C2041 модуля управления

подушками безопасности, электрической цепи
91-JA10B (черно-красной), и точкой
заземления  G201.



• Меньше ли сопротивление во всех  случаях чем
5 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ точку заземления G201
модуля управления подушками безопасности.
ПОВТОРИТЕ самопроверку,  УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ D: DTC B1869: РАЗРЫВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ
ПОДУШЕК БЕЗОПАСНОСТИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРКА ВТОРИЧНОЙ КОНТРОЛЬНОЙ ЛАМПЫ  ПОДУШЕК БЕЗОПАСНОСТИ







 1  Ведите положение ON.





 2  Проверьте вторичную контрольную лампу

подушек безопасности.



• Горит ли вторичная контрольная лампа
подушек безопасности постоянно?



→

→

→

→ Да





Перейдите к D3





→

→

→

→ Нет



ПРОВЕРЬТЕ плавкий предохранитель 2.1
(15A) щитка приборов.
ОТРЕМОНТИРУЙТЕ электрическую  цепь
15-GG1 (зелено-желтую).  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.

501-20B-18

Защита людей, находящихся в автомобиле - Пассивная 501-20B-18

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D2: ПРОВЕРЬТЕ ФУНКЦИОНИРОВАНИЕ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ



ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.





 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Отсоедините C2041 модуля управления

подушками  безопасности.







 3  Установитесь провод-перемычку с  плавким

предохранителем (15A) между штырем 20
C2041 модуля управления подушками
безопасности, электрической цепи 91S-JA14
(коричнево-зеленой), и "массой".

    -   Включите зажигание.



• Контрольная лампа подушек  безопасности
горит?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет





Перейдите к D3



D3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ







 1  Введите положение OFF.





 2  Отсоедините C220b щитка приборов.
