Ford Transit (2001 год). Руководство - часть 91

501-20B-11

Защита людей, находящихся в автомобиле - Пассивная 501-20B-11

 защита



ДИАГНОСТИКА И ПРОВЕРКИ



Инструкции по диагностике - Вспомогательная удерживающая система подушек

безопасности (SRS) — В комплектацию автомобиля входит: центральная коробка

соединений (CJB)



Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Отсутствует связь с модулем



• Разъем канала передачи

диагностических данных (DLC).

 • Электрическая цепь.
 • Модуль управления подушками

безопасности.



• ПЕРЕЙДИТЕ к Pinpoint-тесту A.



• DTC B1231: Заполнена память

данных об  авариях



• Выявлено столкновение.



• Данные невозможно удалить,

используя WDS.  УСТАНОВИТЕ
новый модуль управления
подушками безопасности.
ПОВТОРИТЕ самопроверку,
УДАЛИТЕ коды DTC.



• DTC C1414: Ошибка

конфигурации модуля - не
запрограммирован вариант
модели



• Новый модуль управления

подушками  безопасности не
конфигурирован.

 • Неправильный модуль

управления  подушками
безопасности.



• НАСТРОЙТЕ конфигурацию

модуля  управления подушками
безопасности.  За
дополнительной  информацией
обратитесь к WDS.



• DTC B1342: Внутренняя

неисправность модуля
управления подушками
безопасности



• Модуль управления подушками

безопасности неисправен.



• УСТАНОВИТЕ новый модуль

управления  подушками
безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды
DTC.



• DTC B1921: Разрыв

электрической цепи
мониторинга заземления
контрольной лампы  подушек
безопасности



• Модуль управления подушками

безопасности.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту B.



• DTC B1318: Низкое напряжение

аккумулятора



• Аккумулятор.

 • Система зарядки.
 • Электрическая цепь.



• Перейдите к Pinpoint-тесту С



• DTC B1869: Разрыв или короткое

замыкание на  массу
электрической цепи контрольной
лампы  подушек безопасности.



• Лампа/ светодиод.

 • Щиток приборов.
 • Печатная схема щитка приборов.
 • Электрическая цепь контрольной

лампы  подушек безопасности.

 • Модуль управления подушками

безопасности.



• ПЕРЕЙДИТЕ к Pinpoint-тесту D.



• DTC B1870: Короткое замыкание

на +  аккумулятора контрольной
лампы подушек  безопасности



• Электрическая цепь.

 • Щиток приборов.
 • Печатная схема щитка приборов.



• ПЕРЕЙДИТЕ к Pinpoint-тесту E.

501-20B-12

Защита людей, находящихся в автомобиле - Пассивная 501-20B-12

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• DTC B1891: Короткое замыкание

на +  аккумулятора
электрической цепи вторичной
контрольной лампы подушек
безопасности



• Электрическая цепь.

 • Щиток приборов.



• Перейдите к Pinpoint-тесту F.



• DTC B1892: Разрыв

электрической цепи  вторичной
контрольной лампы подушек
безопасности



• Электрическая цепь.

 • Щиток приборов.



• Перейдите к Pinpoint-тесту G.



• DTC B1887: Короткое замыкание

на массу  электрической цепи
подушки безопасности  водителя



• Модуль подушки безопасности

водителя.

 • Скользящий контакт подушки

безопасности.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту H.



• DTC B1916: Короткое замыкание

на +  аккумулятора
электрической цепи подушки
безопасности водителя



• Модуль подушки безопасности

водителя.

 • Скользящий контакт подушки

безопасности.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту I.



• DTC B1932: Разрыв или высокое

сопротивление  электрической
цепи подушки безопасности
водителя



• Модуль подушки безопасности

водителя.

 • Скользящий контакт подушки

безопасности.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту J.



• DTC B1934: Низкое

сопротивление  электрической
цепи подушки безопасности
водителя



• Модуль подушки безопасности

водителя.

 • Скользящий контакт подушки

безопасности.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту K.



• DTC B1888: Короткое замыкание

на массу  электрической цепи
модуля подушки  безопасности
пассажира



• Модуль подушки безопасности

пассажира.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту L.



• DTC B1925: Короткое замыкание

на +  аккумулятора
электрической цепи подушки
безопасности пассажира



• Модуль подушки безопасности

пассажира.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту M.



• DTC B1933: Разрыв или высокое

сопротивление  электрической
цепи подушки безопасности
пассажира



• Модуль подушки безопасности

пассажира.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту N.



• DTC B1935: Низкое

сопротивление  электрической
цепи подушки безопасности
пассажира



• Модуль подушки безопасности

пассажира.

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту O.



501-20B-13

Защита людей, находящихся в автомобиле - Пассивная 501-20B-13

 защита



ДИАГНОСТИКА И ПРОВЕРКИ



Pinpoint-тесты - Вспомогательная удерживающая система подушек безопасности

(SRS) — В комплектацию автомобиля входит: центральная коробка соединений

(CJB)



Pinpoint-тесты

PINPOINT-ТЕСТ A: ОТСУТСТВУЕТ СВЯЗЬ С МОДУЛЕМ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА СВЯЗИ С WDS ЧЕРЕЗ РАЗЪЕМ КАНАЛА  ПЕРЕДАЧИ ДАННЫХ (DLC)







 1  Выберите альтернативную систему, чтобы

проверить DLC.



• Способен ли WDS связаться с выбранной
системой?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет



ПРОВЕРЬТЕ DLC.  За дополнительной
информацией  обратитесь к Cхемам
электрических  соединений.

A2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ DLC



ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.





 1  Отключите вспомогательную  удерживающую

систему.

За дополнительной информацией

обратитесь к Отключение имеющейся в этом
разделе.

 .





 2  Отсоедините C2041 модуля управления

подушками  безопасности.







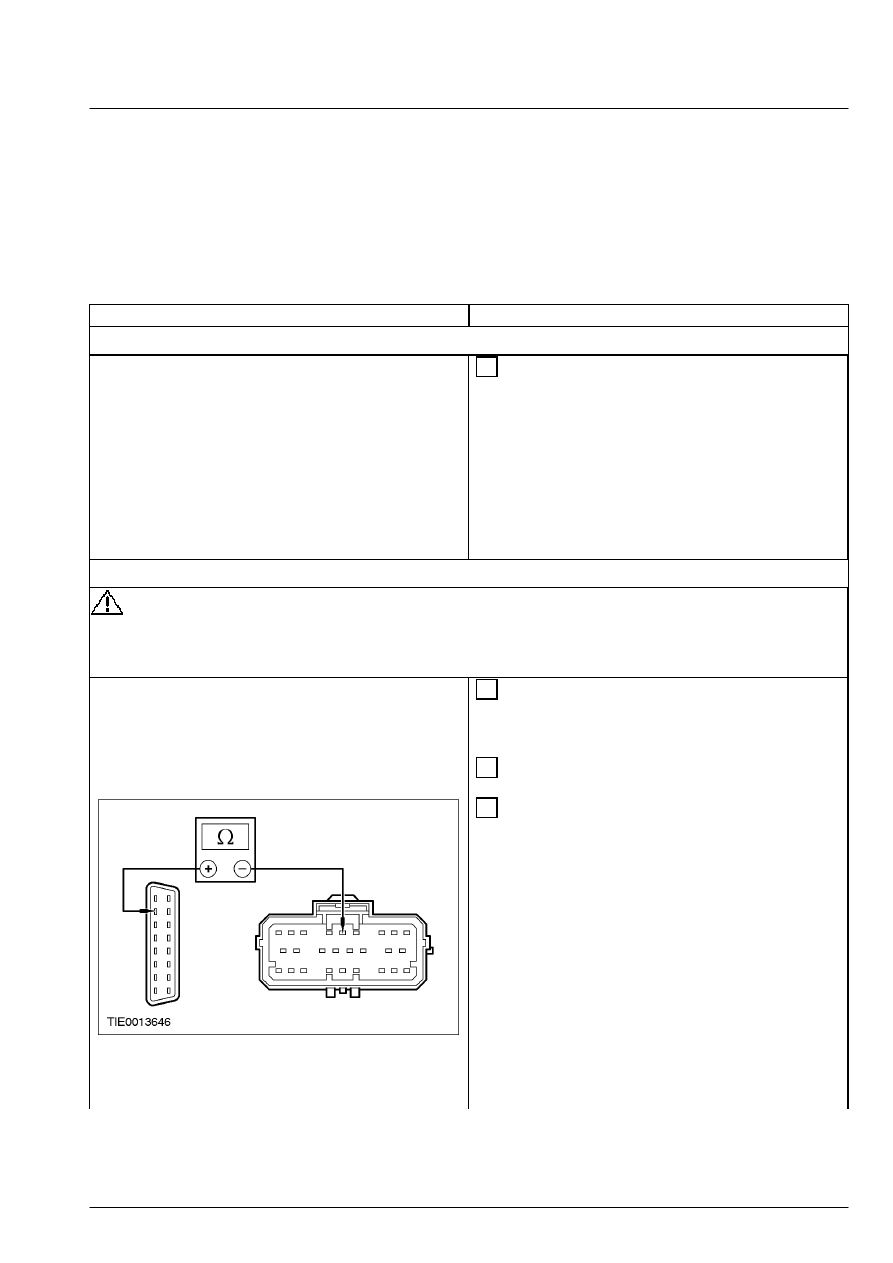

 3  Измерьте сопротивление между штырем 7  C251

DLC, электрической цепи 8-JA7 (бело-красной),
и штырем 5 C2041 модуля управления
подушками  безопасности, электрической цепи
8-JA7  (бело-красной).



• Меньше ли сопротивление чем 5 Ом?



→

→

→

→ Да

501-20B-14

Защита людей, находящихся в автомобиле - Пассивная 501-20B-14

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если контрольная лампа подушек
безопасности мигает, определите код
неисправности, показываемый контрольной
лампой, и обратитесь к Таблице признаков
неисправности, представленной в этом
разделе.  УСТАНОВИТЕ новый модуль
управления подушками безопасности.
ПОВТОРИТЕ самопроверку,  УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.

За

дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь 8-
JA7 (бело-красную).  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.

За

дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.





PINPOINT-ТЕСТ B: DTC B1921: РАЗРЫВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  ЗАЗЕМЛЕНИЯ
МОНИТОРИНГА КОНТРОЛЬНОЙ ЛАМПЫ  ПОДУШЕК БЕЗОПАСНОСТИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

B1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ
ПОДУШКАМИ  БЕЗОПАСНОСТИ







 1  Отключите вспомогательную  удерживающую

систему.

За дополнительной информацией

обратитесь к Отключение. имеющейся в этом
разделе.

 .





 2  Отсоедините C2041 модуля управления

подушками  безопасности.







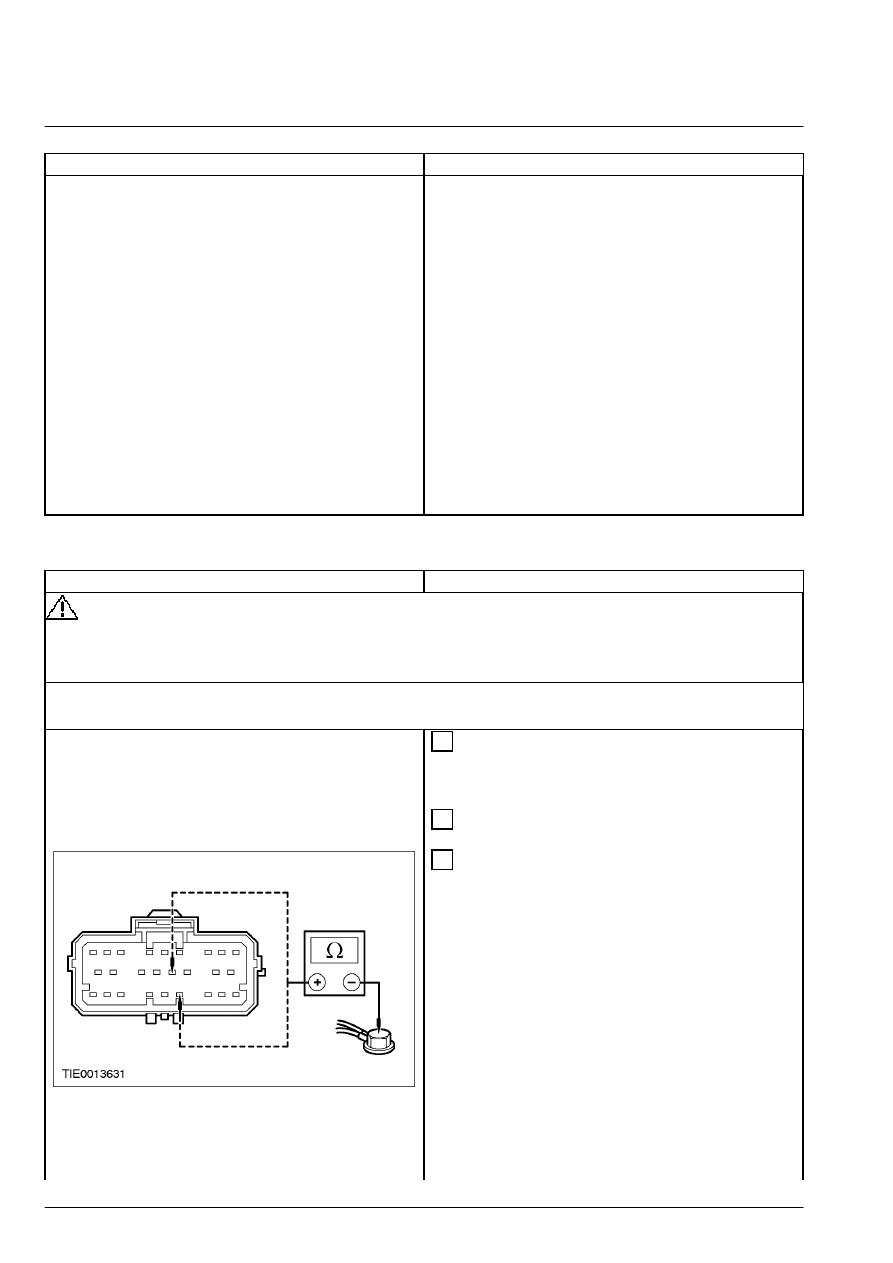

 3  Измерьте сопротивление между:

ПРИМЕЧАНИЕ: Все автомобили
    -   штырем 21 C2041 модуля управления

подушками безопасности, электрической цепи
91-JA10A (черно-красной), со стороны
электропроводки, и точкой заземления G201.

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырем 13 C2041 модуля управления

подушками безопасности, электрической цепи
91-JA10B (черно-красной), со стороны
электропроводки, и точкой заземления G201.



• Меньше ли сопротивление во всех  случаях чем
5 Ом?



→

→

→

→ Да
