501-20B-19

Защита людей, находящихся в автомобиле - Пассивная 501-20B-19

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







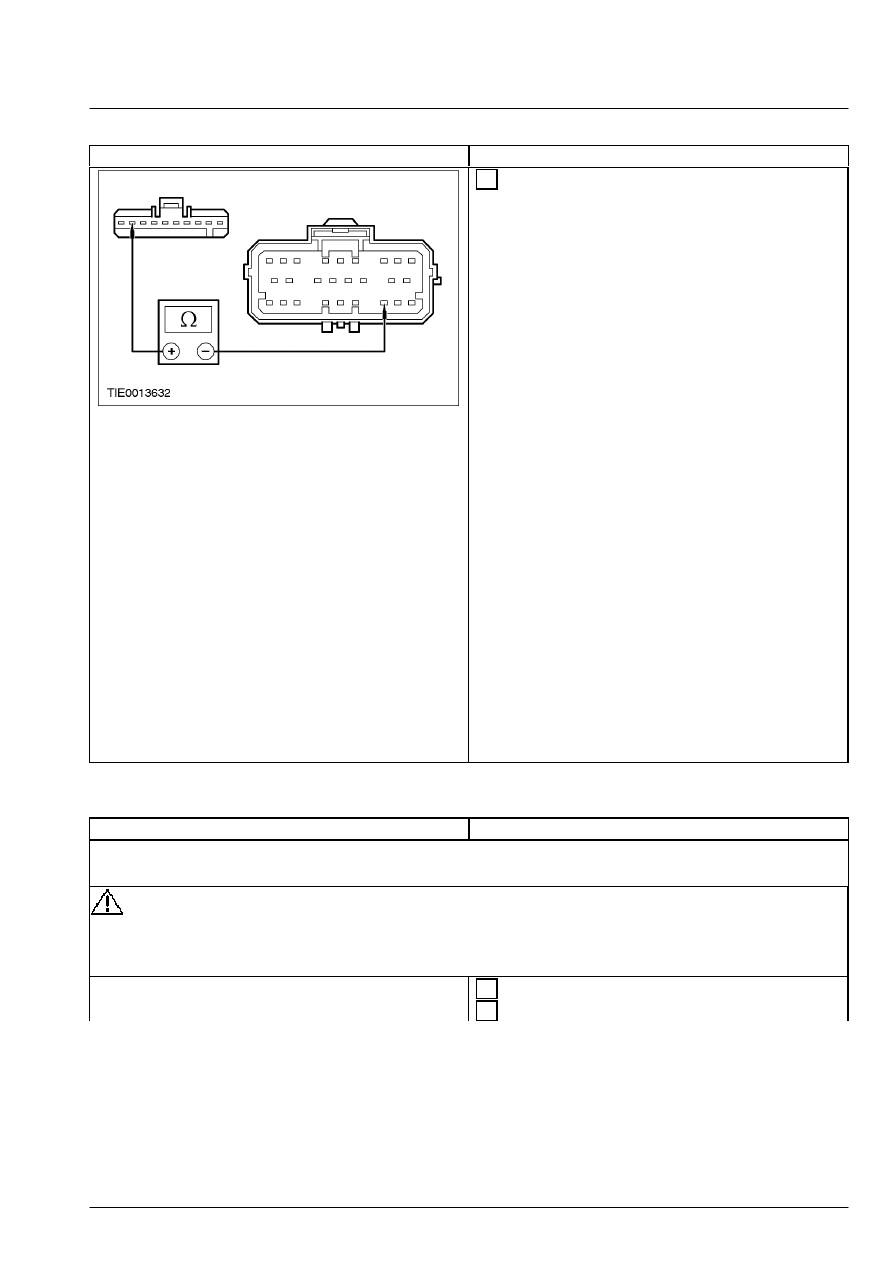

 3  Измерьте сопротивление между штырем 9

C220b щитка приборов, электрической цепи
91S-JA14  (коричнево-зеленой), и штырем 20
C2041 модуля  управления подушками
безопасности,  электрической цепи 91S-JA14
(коричнево-зеленой), со стороны
электропроводки.



• Меньше ли сопротивление чем 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ светодиод/ лампу  контрольной
лампы подушек безопасности.
УСТАНОВИТЕ новую печатную  схему
щитка приборов.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ E: DTC B1870: КОРОТКОЕ ЗАМЫКАНИЕ НА +  АККУМУЛЯТОРА
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ НА  НАЛИЧИЕ НАПРЯЖЕНИЯ



ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.





 1  Отсоедините C220b щитка приборов.





 2  Ведите положение ON.

501-20B-20

Защита людей, находящихся в автомобиле - Пассивная 501-20B-20

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







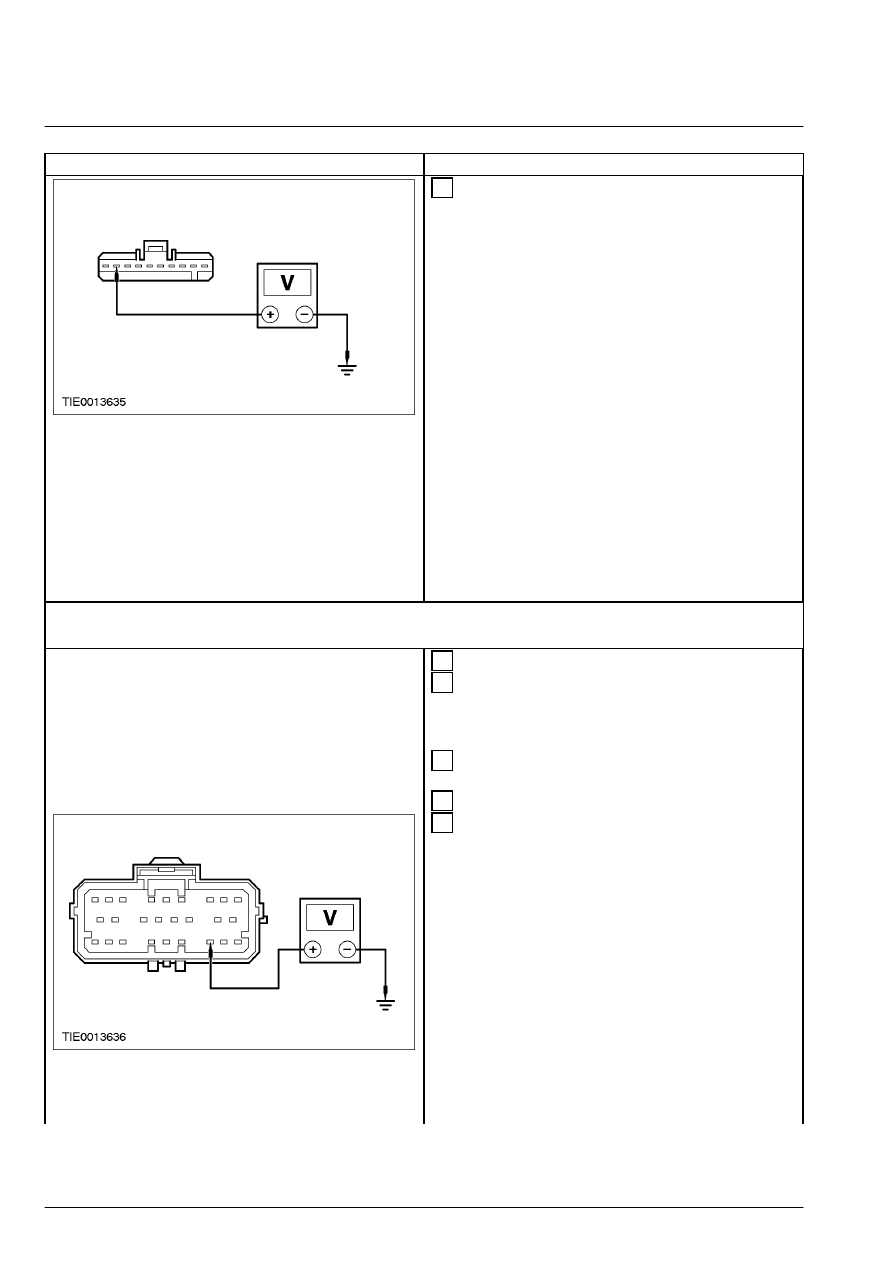

 3  Измерьте напряжение между штырем 9 C220b

щитка приборов, электрической цепи 91S-JA14
(коричнево-зеленой), со стороны
электропроводки, и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да





Перейдите к E2





→

→

→

→ Нет



ПРОВЕРЬТЕ щиток приборов.
ОБРАТИТЕСЬ к Схемам  электрических
соединений.  ПОВТОРИТЕ самопроверку.
УДАЛИТЕ коды DTC.

E2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ НА  НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА +  АККУМУЛЯТОРА







 1  Введите положение OFF.





 2  Отключите вспомогательную  удерживающую

систему.     За дополнительной информацией
обратитесь к Отключение. имеющейся в этом
разделе. .





 3  Отсоедините C2041 модуля управления

подушками  безопасности.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 20 C2041

модуля управления подушками безопасности,
электрической цепи 91S-JA14  (коричнево-
зеленой), со стороны  электропроводки, и
"массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да

501-20B-21

Защита людей, находящихся в автомобиле - Пассивная 501-20B-21

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ F: DTC B1891: КОРОТКОЕ ЗАМЫКАНИЕ НА +  АККУМУЛЯТОРА
ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВТОРИЧНОЙ  КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК
БЕЗОПАСНОСТИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

F1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВТОРИЧНОЙ  КОНТРОЛЬНОЙ ЛАМПЫ
ПОДУШЕК БЕЗОПАСНОСТИ НА  НАЛИЧИЕ НАПРЯЖЕНИЯ







 1  Отсоедините C220a щитка приборов.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 5 C220a

щитка приборов, электрической цепи 5S-JA14A
(черно-голубой), со стороны электропроводки,
и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да





Перейдите к F2





→

→

→

→ Нет



ПРОВЕРЬТЕ щиток приборов.
ОБРАТИТЕСЬ к Схемам  электрических
соединений.  ПОВТОРИТЕ самопроверку,
УДАЛИТЕ коды DTC.  ПОДКЛЮЧИТЕ
систему.     За дополнительной информацией
обратитесь к Подключение имеющейся в
этом разделе.

501-20B-22

Защита людей, находящихся в автомобиле - Пассивная 501-20B-22

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВТОРИЧНОЙ  КОНТРОЛЬНОЙ ЛАМПЫ
ПОДУШЕК БЕЗОПАСНОСТИ НА  НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА +
АККУМУЛЯТОРА







 1  Введите положение OFF.





 2  Отключите вспомогательную  удерживающую

систему.     За дополнительной информацией
обратитесь к Отключение. имеющейся в этом
разделе. .





 3  Отсоедините C2041 модуля управления

подушками  безопасности.





 4  Ведите положение ON.







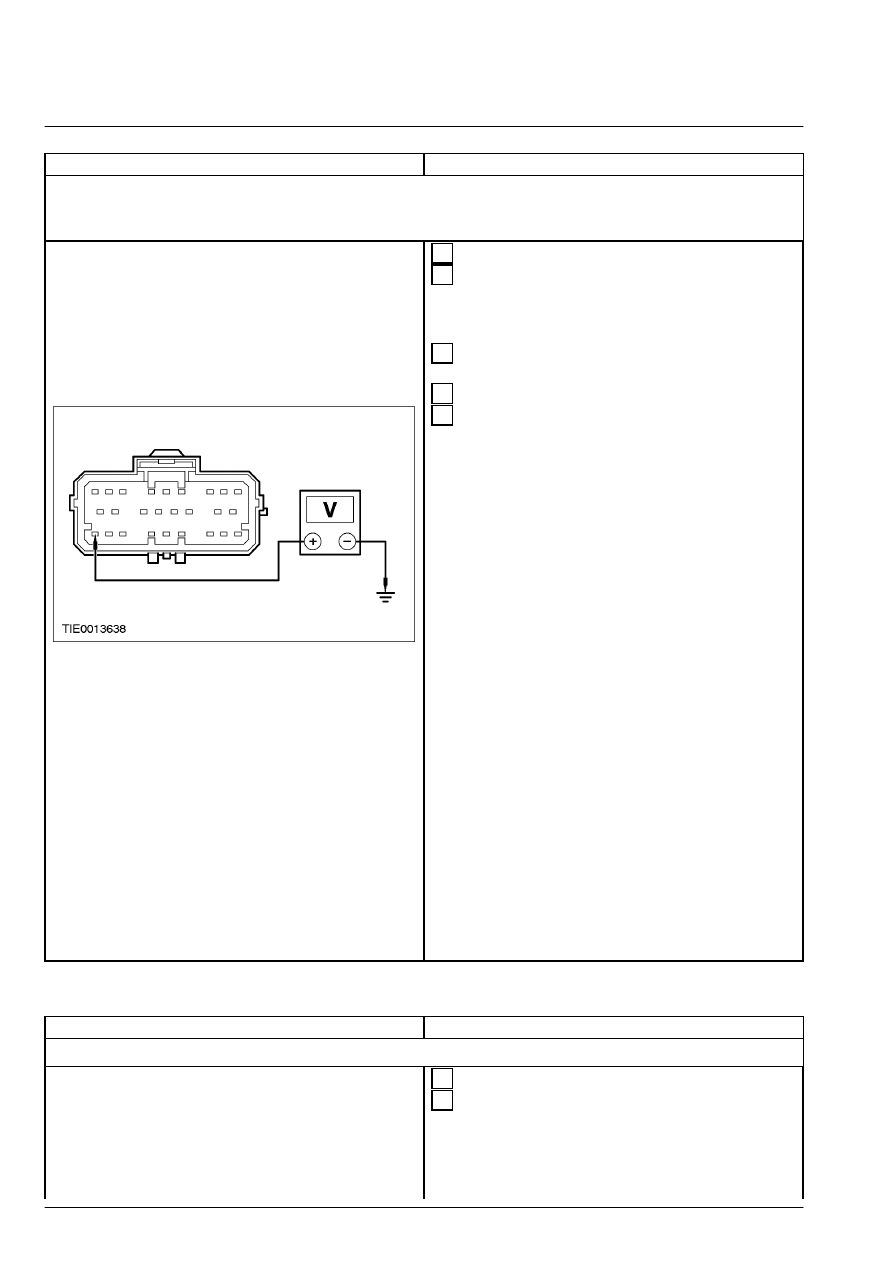

 5  Измерьте напряжение между штырем 26 C2041

модуля управления подушками безопасности,
электрической цепи 5S-JA14A (черно-голубой),
со  стороны электропроводки, и "массой".



• Присутствует ли какое-либо  напряжение?



→

→

→

→ Да



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



PINPOINT-ТЕСТ G: DTC B1872: РАЗРЫВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  ВТОРИЧНОЙ
КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК  БЕЗОПАСНОСТИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК  БЕЗОПАСНОСТИ







 1  Ведите положение ON.





 2  Проверьте контрольную лампу подушек

безопасности.



• Контрольная лампа подушек  безопасности
горит?



→

→

→

→ Да
