501-20B-31

Защита людей, находящихся в автомобиле - Пассивная 501-20B-31

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ K: DTC B1934: НИЗКОЕ СОПРОТИВЛЕНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ
ПОДУШКИ БЕЗОПАСНОСТИ  ВОДИТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

K1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ  ВОДИТЕЛЯ







 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Ведите положение ON.





 3  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к K2





→

→

→

→ Нет





Перейдите к K3



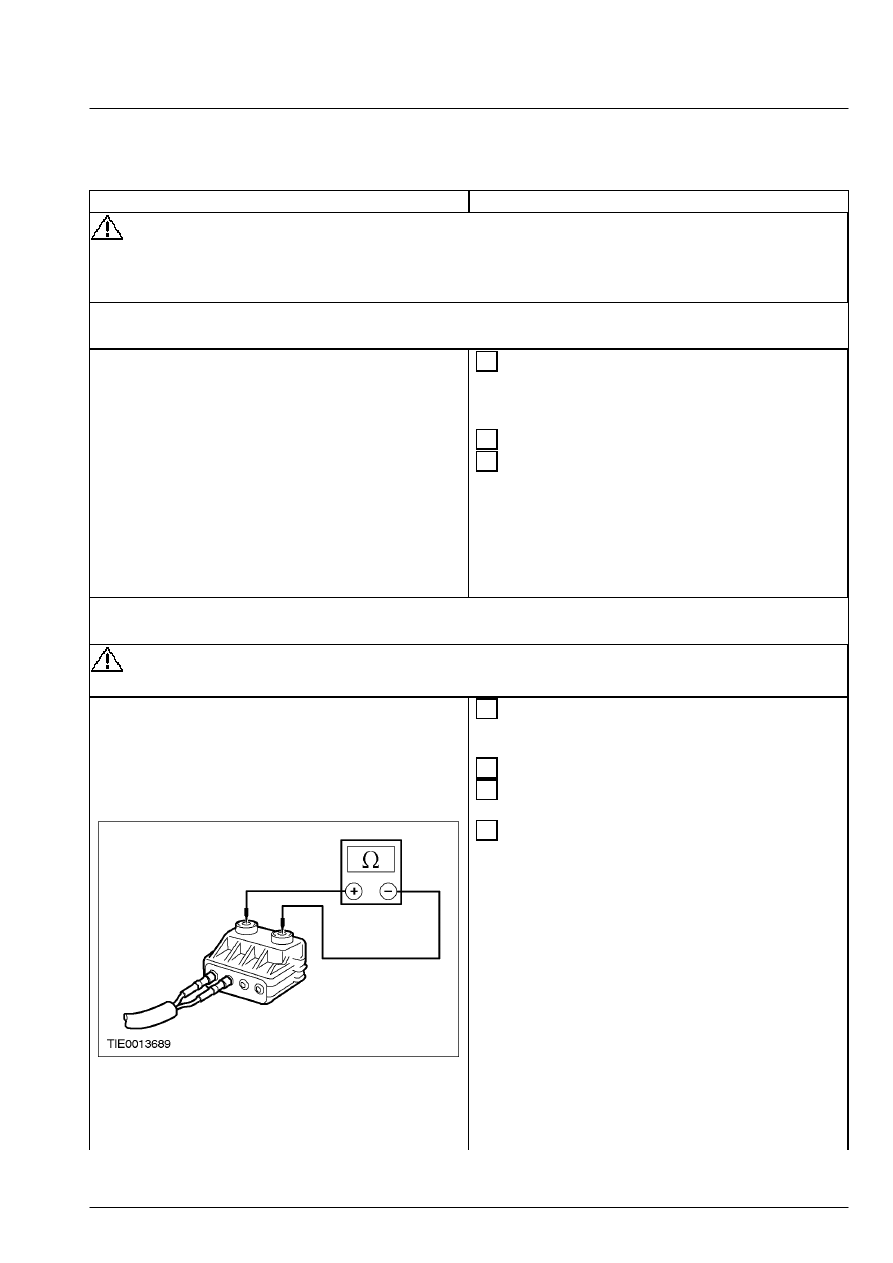

K2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ ВОСПЛАМЕНИТЕЛЯ
МОДУЛЯ ПОДУШКИ  БЕЗОПАСНОСТИ ВОДИТЕЛЯ



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без WDS.  Неследование этому указанию в

результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности водителя.





 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывания к WDS.







 4  Измерьте сопротивление электрической  цепи

воспламенителя модуля подушки  безопасности.



• Находится ли сопротивление в диапазоне
между 2 и 3 Ом?



→

→

→

→ Да

501-20B-32

Защита людей, находящихся в автомобиле - Пассивная 501-20B-32

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль подушки
безопасности водителя.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

K3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ  СКОЛЬЗЯЩЕГО КОНТАКТА ПОДУШКИ
БЕЗОПАСНОСТИ  НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ







 1  Введите положение OFF.





 2  Отсоедините C218a скользящего контакта.





 3  Подсоедините провод проверки и

развертывания 40-007-02 к скользящему
контакту  подушки безопасности.





 4  Отсоедините Имитатор модуля подушки

безопасности  водителя.







 5  Измерьте сопротивление между штырями  C218

скользящего контакта подушки  безопасности:
штырем 1, электрической цепи  8-JA8 (бело-
голубой), и штырем 3, электрической  цепи 9-
JA8 (коричнево-голубой), со стороны  элемента.



• Превышает ли сопротивление 10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый жгут электропроводки
подушек безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый скользящий контакт
подушки безопасности.

За

дополнительной информацией обратитесь к
Скользящий контакт подушки безопасности
имеющейся в этом разделе.

  ПОВТОРИТЕ

самопроверку, УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.    За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



501-20B-33

Защита людей, находящихся в автомобиле - Пассивная 501-20B-33

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ L: DTC B1888: КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ  ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ МОДУЛЯ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Перед рассоединением любого  электрического разъема

вспомогательной  удерживающей системы после отсоединения  провода массы от
аккумулятора подождите, по  меньшей мере, одну минуту.  Неследование этому указанию в
результате может привести к травматическим  последствиям.

L1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА







 1  Отключите вспомогательную  удерживающую

систему.    За дополнительной информацией
обратитесь к Отключение имеющейся в этом
разделе. .





 2  Выполните самопроверку с  установленными

имитаторами.



• Система функционирует правильно?



→

→

→

→ Да





Перейдите к L2





→

→

→

→ Нет





Перейдите к L3



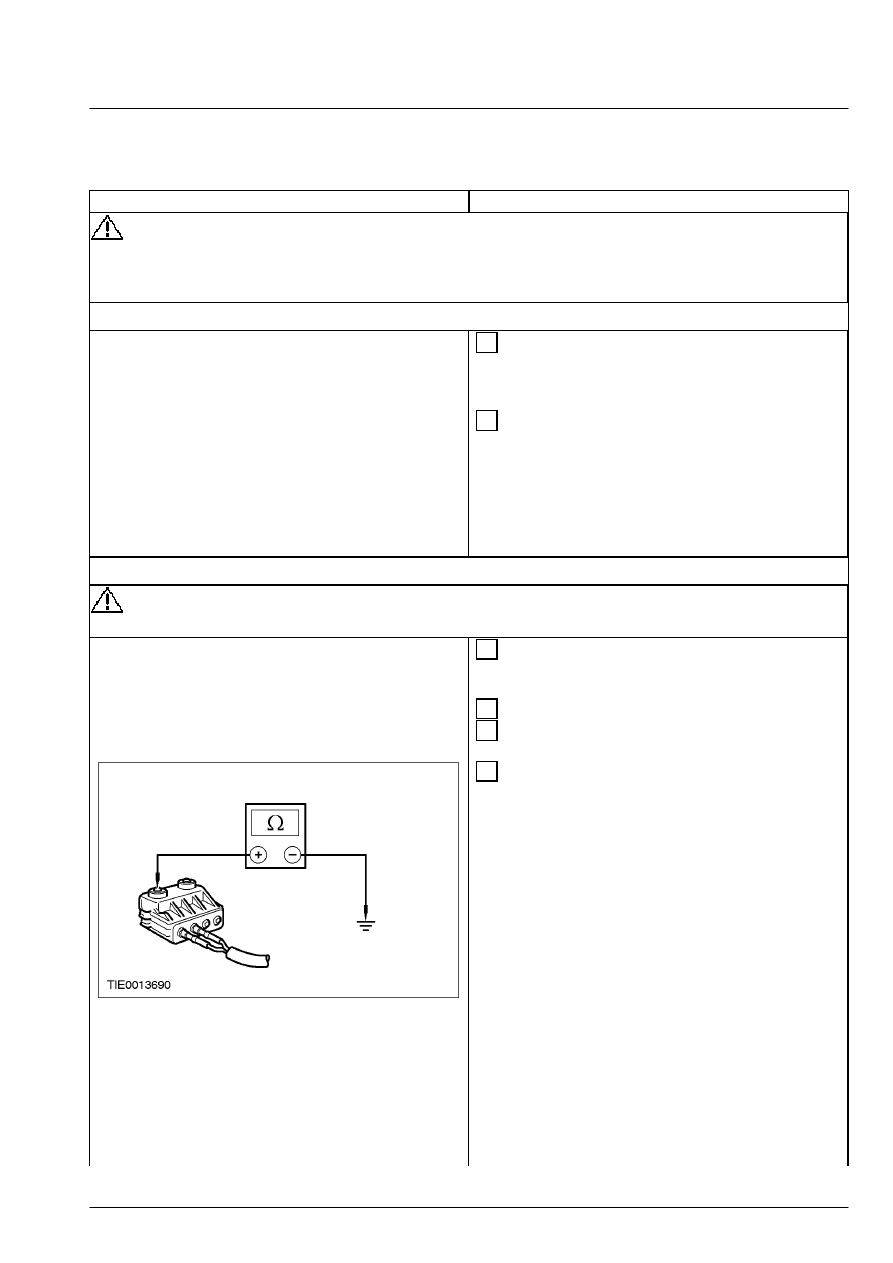

L2: ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ  ПАССАЖИРА



ПРЕДУПРЕЖДЕНИЕ: Не выполняйте эту проверку без WDS.  Неследование этому указанию в

результате может привести к травматическим  последствиям.





 1  Подсоедините провод проверки и

развертывания 40-007-01 к модулю подушки
безопасности.





 2  Выберите функцию DMM в WDS.





 3  Подсоедините провод проверки и

развертывания к WDS.







 4  Измерьте сопротивление между каждой из

клемм и "массой".



• Превышает ли сопротивление 10 000 Ом?



→

→

→

→ Да



ПОВТОРИТЕ самопроверку, УДАЛИТЕ
коды DTC.  ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет

501-20B-34

Защита людей, находящихся в автомобиле - Пассивная 501-20B-34

 защита



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый модуль подушки
безопасности пассажира.  ПОВТОРИТЕ
самопроверку, УДАЛИТЕ  коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.

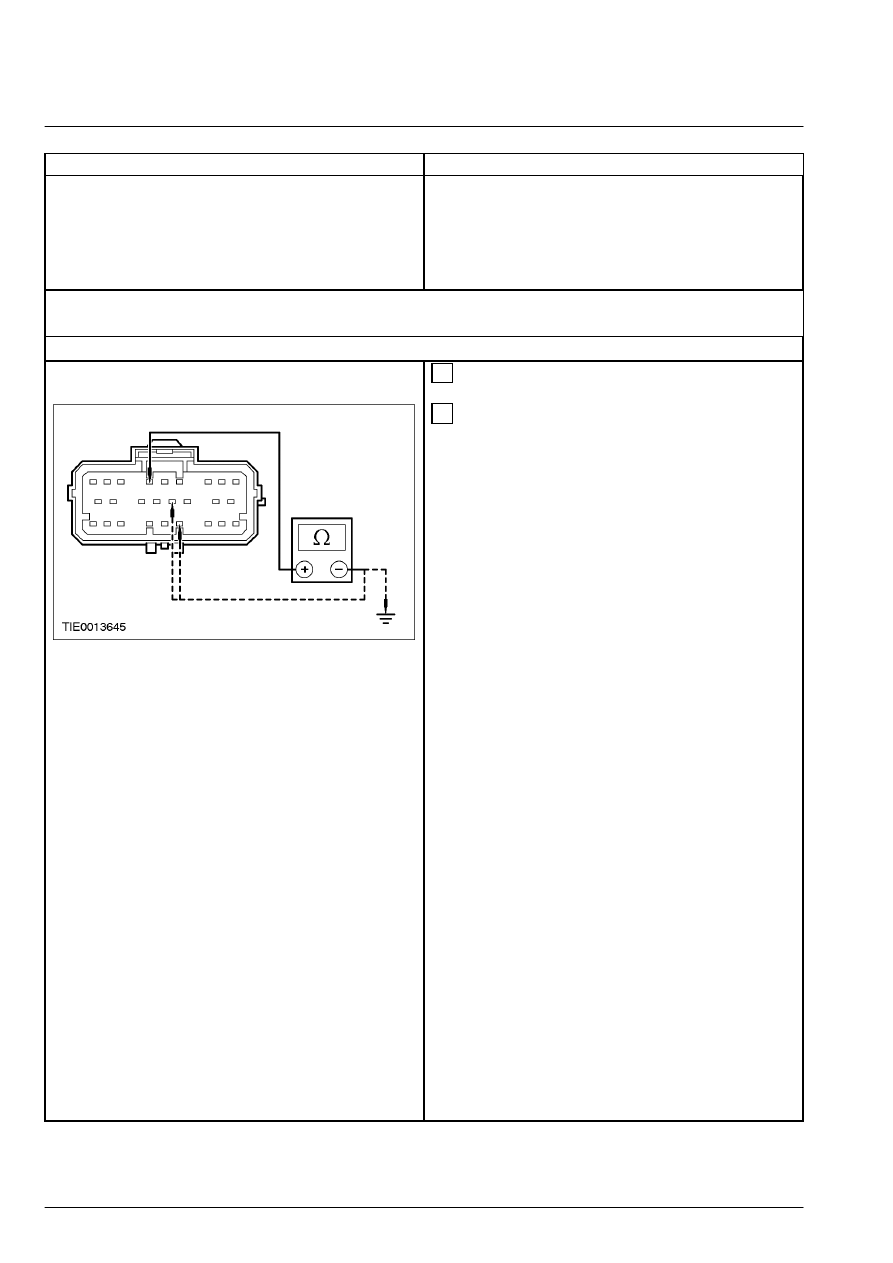

L3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ  БЕЗОПАСНОСТИ ПАССАЖИРА НА
НАЛИЧИЕ  КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ



ПРИМЕЧАНИЕ: Не отсоединяйте и не снимайте  короткозамыкающие шины.





 1  Отсоедините C2041 модуля управления

подушками  безопасности.







 2  Измерьте сопротивление между:

ПРИМЕЧАНИЕ: Van (фургон) и Kombi (комби)
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 6,
электрической цепи 8-JA11 (бело-фиолетовой),
и  штырем 13, электрической цепи 91-JA10B
(черно-красной), со стороны  электропроводки.

ПРИМЕЧАНИЕ: Все автомобили
    -   штырями разъема C2041 модуля управления

подушками безопасности: штырем 6,
электрической цепи 8-JA11 (бело-фиолетовой),
и  штырем 21, электрической цепи 91-JA10A
(черно-красной), со стороны  электропроводки.

    -   штырем 6 C2041 модуля управления

подушками безопасности, электрической цепи
8-JA11 (бело-фиолетовой), со стороны
электропроводки, и "массой".



• Превышает ли сопротивление во всех  случаях
10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль управления
подушками безопасности.  ПОВТОРИТЕ
самопроверку,  УДАЛИТЕ коды DTC.
ПОДКЛЮЧИТЕ систему.     За
дополнительной информацией обратитесь к
Подключение имеющейся в этом разделе.



→

→

→

→ Нет



УСТАНОВИТЕ новый дополнительный жгут
электропроводки подушки безопасности
пассажира или УСТАНОВИТЕ новый жгут
электропроводки подушек безопасности.
ОБРАТИТЕСЬ к Схемам  электрических
соединений.  ПОВТОРИТЕ самопроверку,
УДАЛИТЕ коды DTC.  ПОДКЛЮЧИТЕ
систему.     За дополнительной информацией
обратитесь к Подключение имеющейся в
этом разделе.
