501-16-31

Стеклоочистители и стеклоомыватели 501-16-31



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

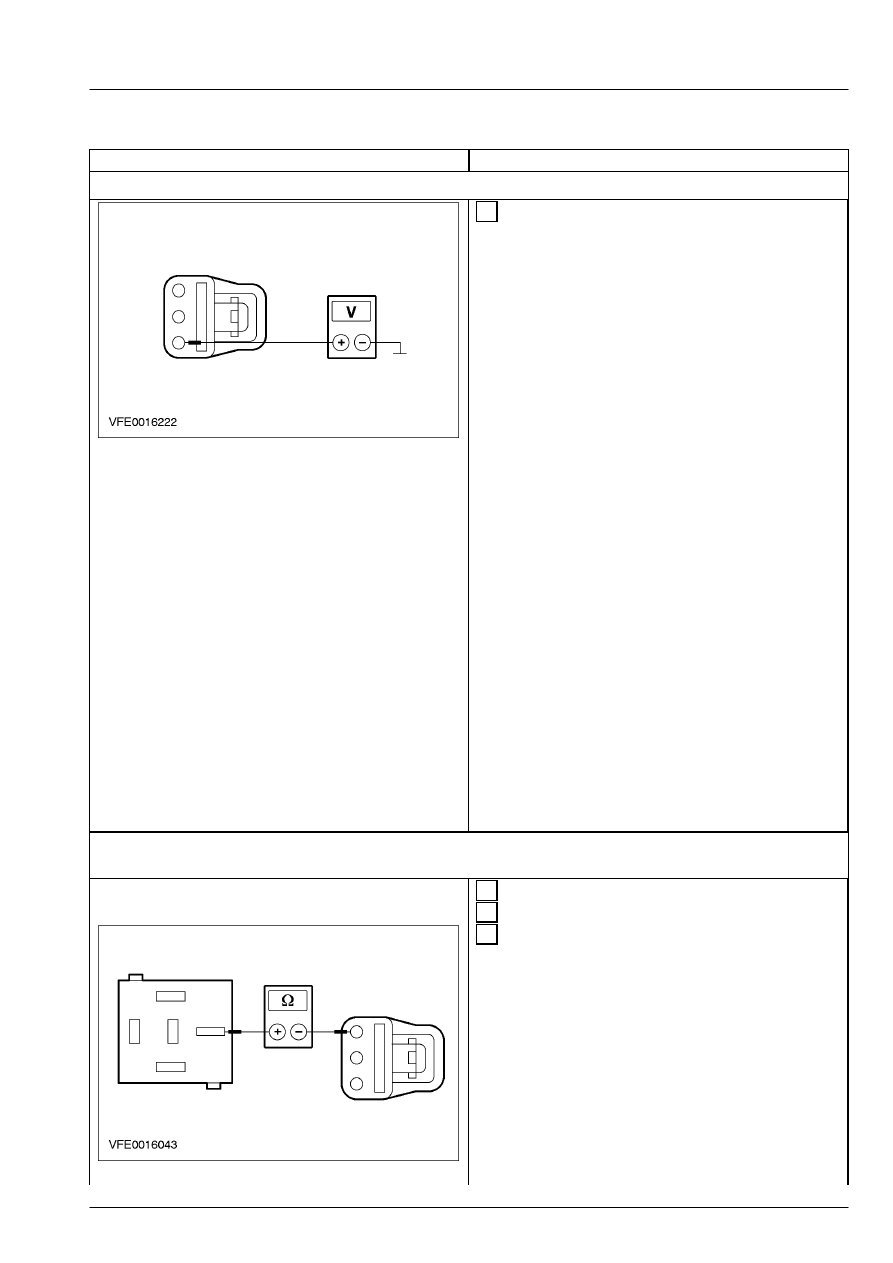

I2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-KA28B И  31-KA28A НА РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 1 C496 /

C467 электродвигателя левого / правого  заднего
очистителя, электрической цепи  15-KA28B
(зеленой/коричневой) / 15-KA28A
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-KA28B
(черной/коричневой) / 31-KA28A
(черной/коричневой), воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 15-KA28B
(зеленой/коричневой) / 15-KA28A
(зеленой/коричневой), воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

I3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 32-KA32B  (ЛЕВЫЙ) И 32-KA32A (ПРАВЫЙ) НА
РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Реле заднего очистителя - C2020.







 3  Измерьте сопротивление между штырем 2

C2020 реле заднего очистителя, электрической
цепи 32-KA32 (белой/красной), со стороны
электропроводки, и штырем 3 C496 / C497
электродвигателя левого / правого  очистителя
заднего стекла, электрических  цепей 32-KA32B
(белой/красной) / 32-KA32A  (белой/красной), со
стороны  электропроводки.

501-16-32

Стеклоочистители и стеклоомыватели 501-16-32



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
левого / правого заднего очистителя.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 32-KA32B / 32-KA32A,
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



Проверки элементов

Электродвигатель очистителя лобового  стекла

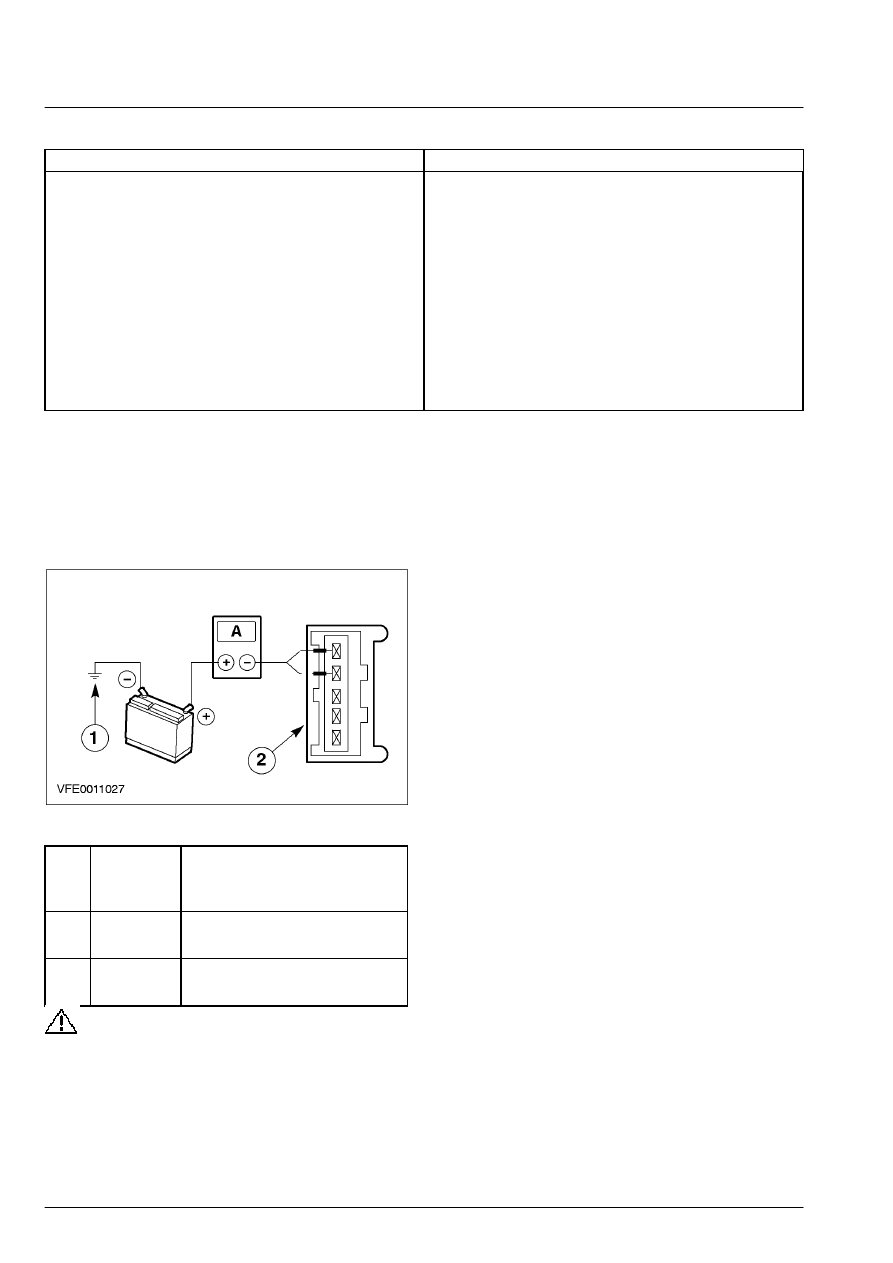

Схема испытания - проверка утечки  тока





Поз.



№

Запасной

Части



Наименование



1 -

Корпус электродвигателя
очистителя  лобового стекла

2 -

Разъем электродвигателя
очистителя  лобового стекла



ПРЕДОСТЕРЕЖЕНИЕ: Возможно

повреждение электромагнитов
электродвигателя очистителя лобового
стекла в случае их падения или удара.

ПРИМЕЧАНИЕ: Измерительный диапазон
амперметра  должен составлять по меньшей мере 6
А.

  –  Выключите зажигание.
  –  Рассоедините разъем.
  –  Используйте соединительный провод для

подключения по схеме испытания как описано
ниже (см. схему).

  –  Соедините положительную клемму

аккумулятора с положительной клеммой
амперметра.

  –  Соедините отрицательную клемму

аккумулятора с корпусом электродвигателя
очистителя лобового стекла.

  –  Соедините отрицательную клемму

амперметра со штырем 5 электродвигателя
очистителя лобового стекла.
Электродвигатель очистителя  лобового стекла
будет работать с высокой  скоростью;
определите величину утечки тока  при помощи
амперметра.  Требуемая величина составляет
максимум 2,2 A.

  –  Отсоедините отрицательную клемму

амперметра от штыря 5 электродвигателя
очистителя лобового стекла.

  –  Соедините отрицательную клемму

амперметра со штырем 4 электродвигателя
очистителя лобового стекла.
Электродвигатель очистителя  лобового стекла
будет работать с низкой  скоростью;
определите величину утечки тока  при помощи
амперметра.  Требуемая величина составляет
максимум 1,5 A.

1.  Проверьте, находится ли электродвигатель
очистителя в нерабочем положении



501-16-33

Стеклоочистители и стеклоомыватели 501-16-33



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

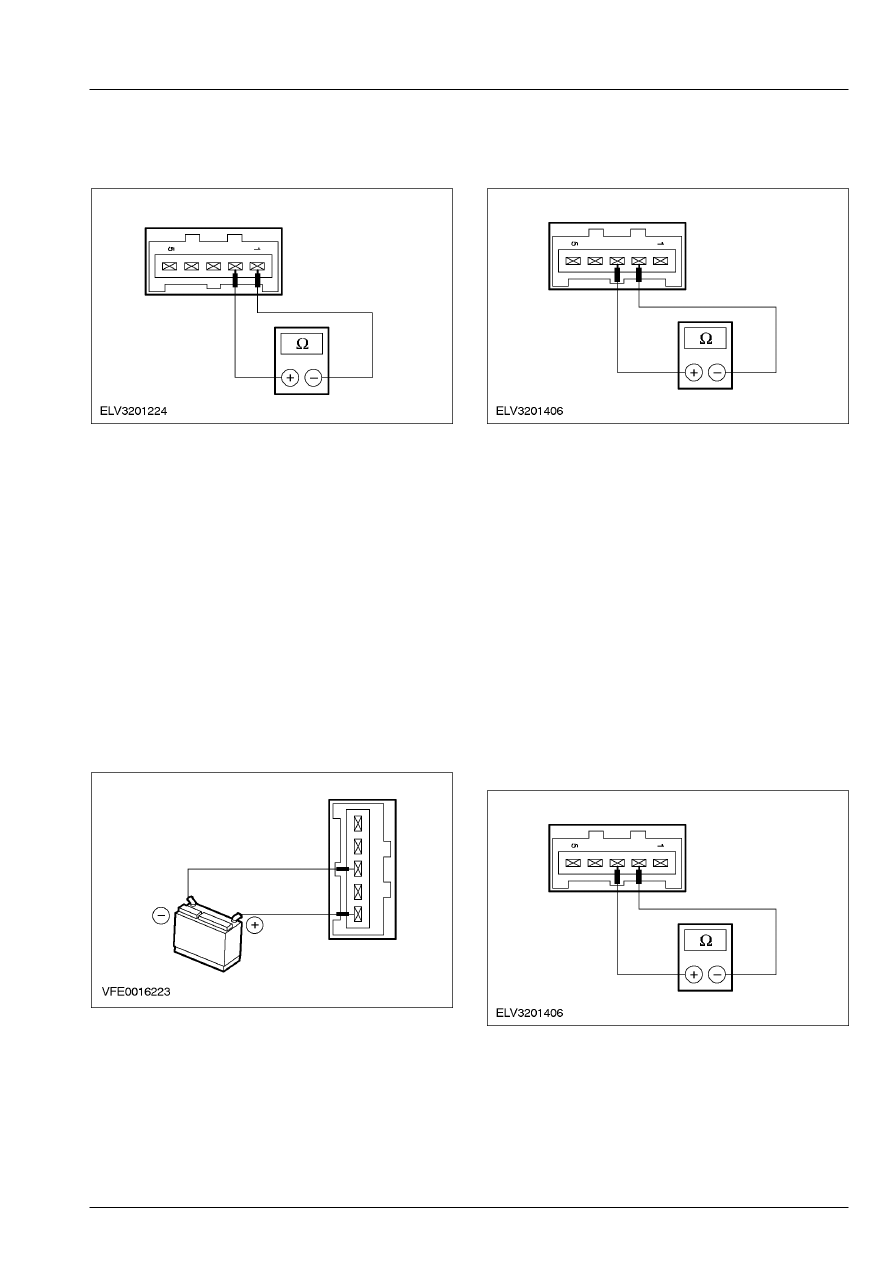

Схема испытания - ограничительный
переключатель в нерабочем положении





–  Выполните подключения для испытания в

соответствии с приведенной выше схемой.

  –  Измерьте сопротивление на разъеме

электродвигателя (C47) между штырем 2 и
штырем  1.

Сопротивление составляет менее 5 Ом?
Если да, перейдите к 2.
Если нет, перейдите к 4.

2.  Переведите электродвигатель очистителя  из
нерабочего положения



Схема испытания - электродвигатель  очистителя не
в нерабочем положении





–  Выполните подключения для испытания в

соответствии с приведенной выше схемой и
дайте электродвигателю поработать до
момента его остановки.

  –  Рассоедините соединение с  положительной

клеммой аккумулятора.

3.  Проверьте ограничительный  переключатель



Схема испытания - проверка  ограничительного
переключателя





–  Выполните подключения для испытания в

соответствии с приведенной выше схемой.

  –  Измерьте сопротивление на разъеме

электродвигателя (C47) между штырем 2 и
штырем  3.

Сопротивление составляет менее 5 Ом?
Если да, электродвигатель очистителя  лобового
стекла исправен.
Если нет, УСТАНОВИТЕ новый  электродвигатель
очистителя лобового  стекла.

4.  Проверьте ограничительный  переключатель



Схема испытания - проверка  ограничительного
переключателя





–  Выполните подключения для испытания в

соответствии с приведенной выше схемой.

  –  Измерьте сопротивление на разъеме

электродвигателя (C47) между штырем 2 и
штырем  3.

Сопротивление составляет менее 5 Ом?
Если да, перейдите к 5.

501-16-34

Стеклоочистители и стеклоомыватели 501-16-34



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Если нет, УСТАНОВИТЕ новый  электродвигатель
очистителя лобового  стекла.

5.  Переведите электродвигатель очистителя  в
нерабочее положение



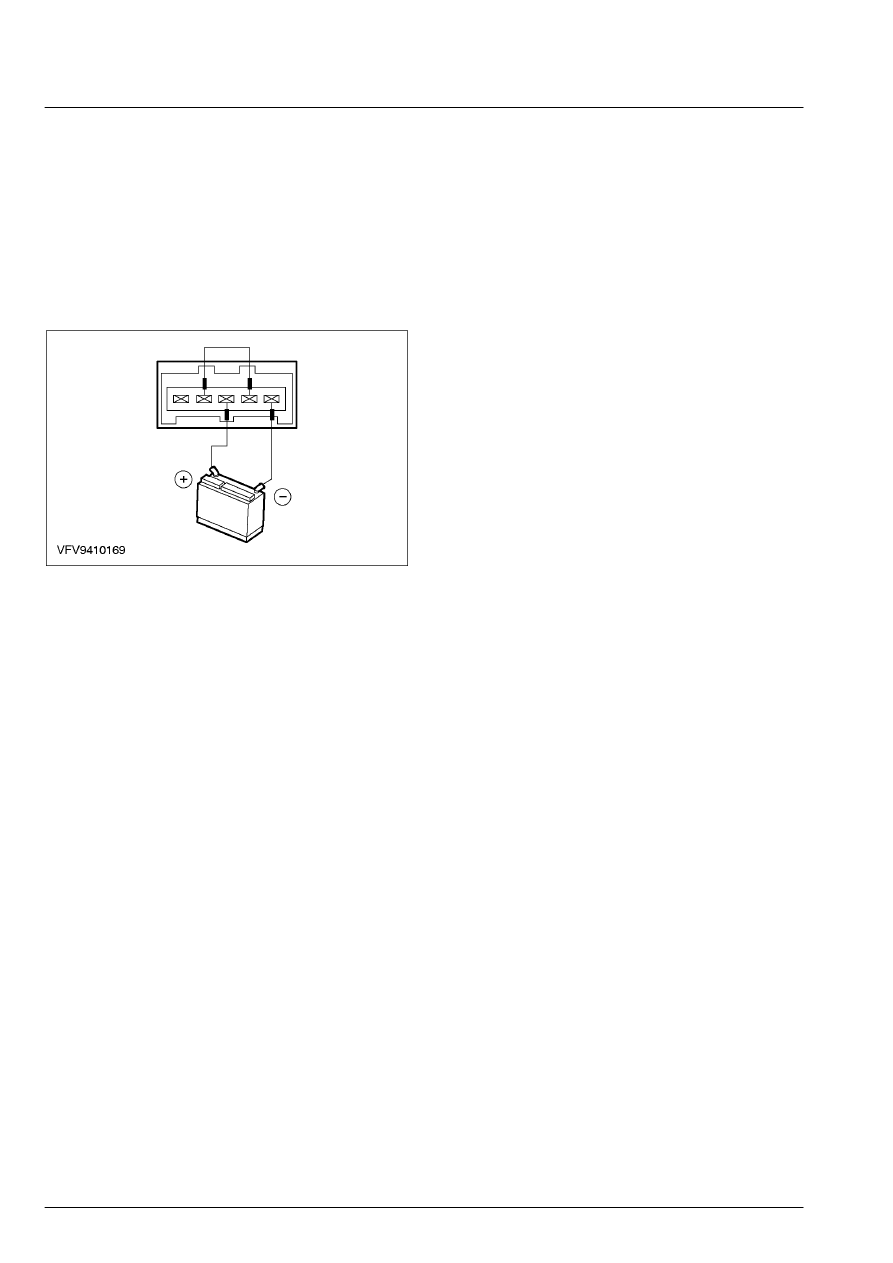

Схема испытания - электродвигатель  очистителя в
нерабочем положении





–  Настройте испытательное оборудование  как

показано на схеме.

  –  Проверьте выключение в нерабочем

положении.

Электродвигатель очистителя лобового  стекла
переходит в нерабочее положение и  затем
останавливается?
Если да, электродвигатель очистителя  лобового
стекла исправен.
Если нет, УСТАНОВИТЕ новый  электродвигатель
очистителя лобового  стекла.
