501-16-27

Стеклоочистители и стеклоомыватели 501-16-27



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

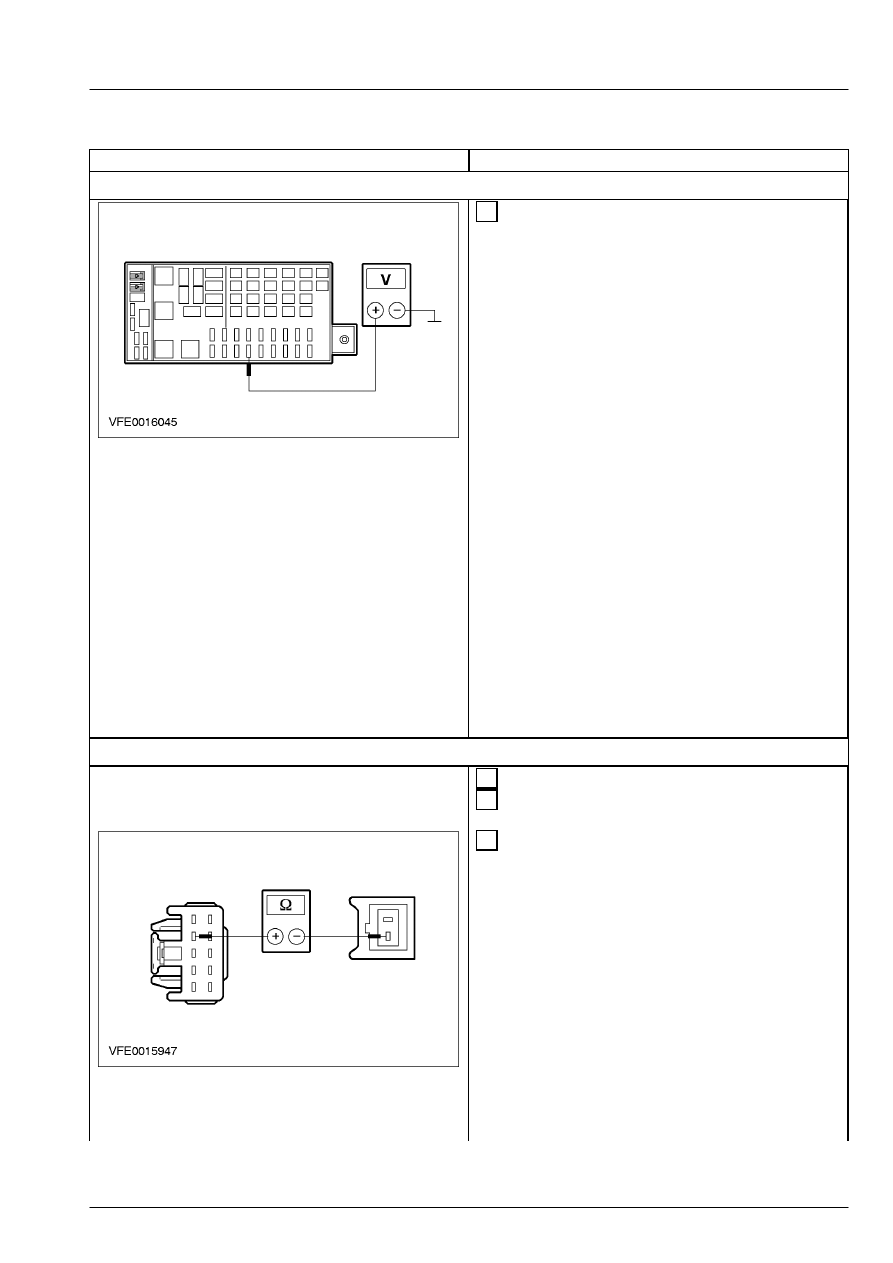

H7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-KA34 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F1.11 (10 A) (BJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ размыкание электрической
цепи 15S-KA34 (зеленой/оранжевой),
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



УСТРАНИТЕ размыкание электрических
цепей 15S-DG1 (зеленой/желтой), 8S-DG1
(белой) и 15S-KA4  (зеленой/черной),
воспользовавшись схемами  электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.

H8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-KA34 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.







 3  Измерьте сопротивление между штырем 2  C137

электродвигателя насоса омывателя  лобового
стекла, электрической цепи 31S-KA34
(черной/красной), со стороны  электропроводки,
и штырем 2 C202b  многофункционального
переключателя,  электрической цепи 31S-KA34,
со стороны  электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да

501-16-28

Стеклоочистители и стеклоомыватели 501-16-28



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-KA7 (черной),
воспользовавшись схемами электрических
соединений.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТРАНИТЕ размыкание электрической
цепи 31S-KA34 (черной/красной),
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.

H9: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.11  (10 A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.11 (10

A)  (BJB).





 3  Проверьте, исправен ли плавкий

предохранитель F1.11 (10 A) (BJB).



• Плавкий предохранитель F1.11  исправен?



→

→

→

→ Да





Перейдите к H10





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.11.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если плавкий предохранитель F1.11 снова
перегорит: УСТРАНИТЕ короткое замыкание
на  "массу" электрической цепи 15S-KA34
(зеленой/оранжевой), воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

H10: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к H11





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

501-16-29

Стеклоочистители и стеклоомыватели 501-16-29



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

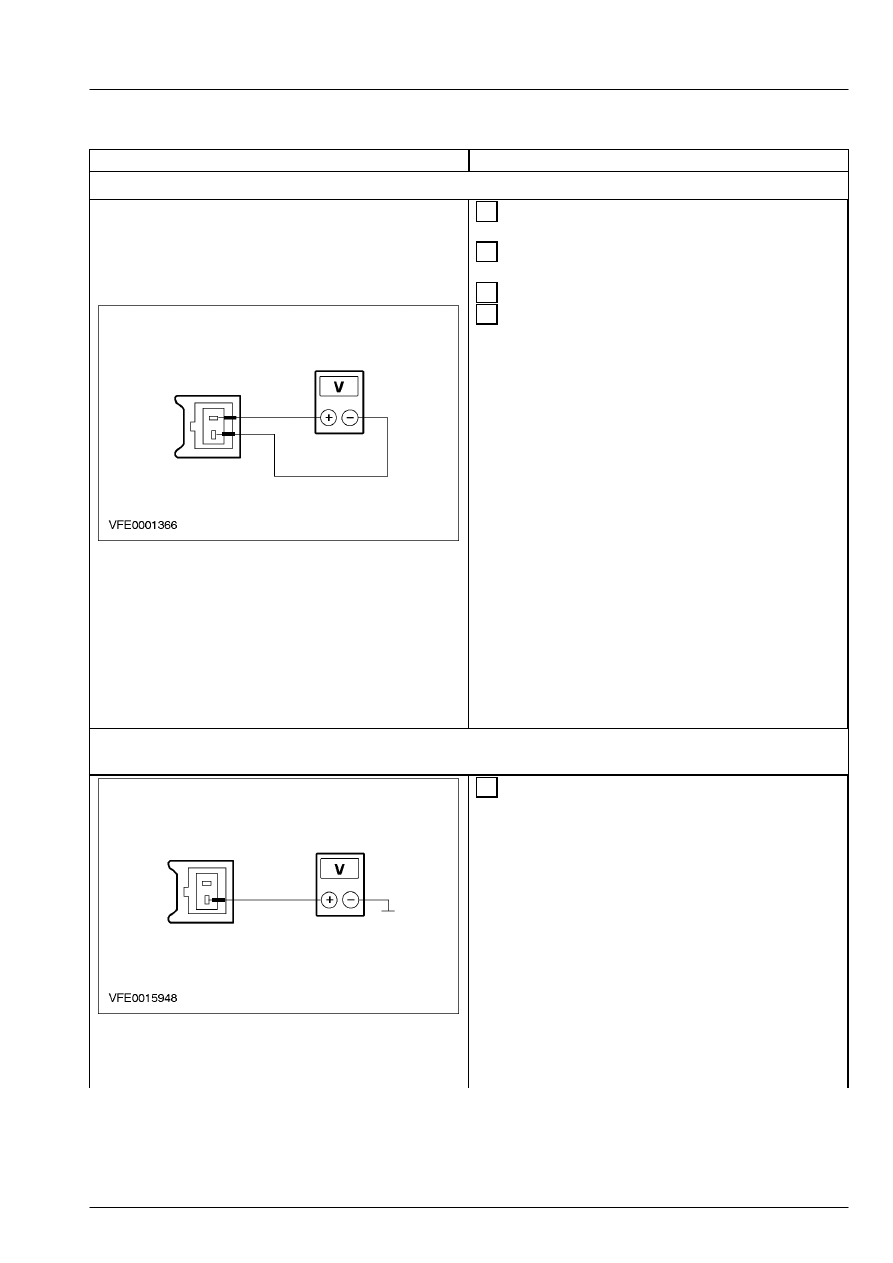

H11: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА  ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА







 1  Подсоедините Многофункциональный

переключатель -  C202b.





 2  Отсоедините Электродвигатель насоса

омывателя  лобового стекла - C137.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C137

электродвигателя насоса омывателя  лобового
стекла, электрической цепи 15S-KA34
(зеленой/оранжевой), со стороны
электропроводки, и штырем 2 электрической
цепи 31S-KA34 (черной/красной), со стороны
электропроводки.

    -   Поверните многофункциональный

переключатель в положение "омыватель
заднего стекла" и удерживайте  переключатель
в этом положении.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
насоса омывателя лобового стекла.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к H12



H12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРОДВИГАТЕЛЯ НАСОСА ОМЫВАТЕЛЯ
ЛОБОВОГО СТЕКЛА









 1  Измерьте напряжение между штырем 2 C137

электродвигателя насоса омывателя  лобового
стекла, электрической цепи 31S-KA34A
(черной/красной), со стороны  электропроводки,
и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

501-16-30

Стеклоочистители и стеклоомыватели 501-16-30



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрических цепей 15S-KA34
(зеленой/оранжевой), 15S-DG1
(зеленой/желтой),  8S-DG1 (белой), 15S-KA4
(зеленой/черной) и 31-KA7  (черной),
воспользовавшись схемами  электрических
соединений.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 31S-KA34, 31S-KA34A
(черной/красной) и 15-KA1B
(зеленой/желтой),  воспользовавшись
схемами электрических соединений.
ПРОВЕРЬТЕ, правильно ли  действует
система.



PINPOINT-ТЕСТ I: ОДИН ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО  ОЧИСТИТЕЛЯ НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

I1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 15-KA28B  (ЛЕВЫЙ) И 15-KA28A (ПРАВЫЙ)







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель

стеклоочистителя -  левый / правый, задний -
C496 / C497.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C496 /

C497 электродвигателя левого / правого  заднего
очистителя, электрической цепи  15-KA28B
(зеленой/коричневой) / 15-KA28A
(зеленой/коричневой), со стороны
электропроводки, и штырем 2 электрических
цепей 31-KA28B (черной/коричневой) / 31-
KA28A  (черной/коричневой), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к I3





→

→

→

→ Нет





Перейдите к I2
